Elektrokettenzug mit Schützsteuerung

mit Haken- oder Ösenaufhängung

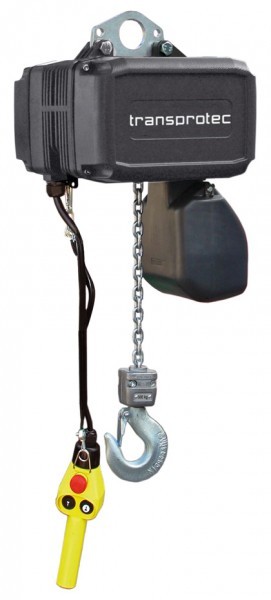

Elektrokettenzug T-GCH mit Ösenaufhängung
Elektrokettenzug T-GCH mit Ösenaufhängung
Elektrokettenzug T-ECH mit Ösenaufhängung
Elektrokettenzug T-ECH mit Ösenaufhängung
Elektrokettenzug - schematische Darstellung
Elektrokettenzug - schematische Darstellung
Zeichnung: GCH mit Elektrolaufkatze
Zeichnung: GCH mit Elektrolaufkatze
Zeichnung: GCH mit Öse oder Haken
Zeichnung: GCH mit Öse oder Haken

Dieser Typ Elektrokettenzug ist im Standard mit einer 42 Volt Schützsteuerung, einem 3 m Hub und einem Metallgehäuse ausgestattet. Wahlweise kann dieser Kettenzug mit Elektro- oder Rollfahrwerk geliefert werden. Des Weiteren besteht die Wahl zwischen einer Ösen- und Hakenaufhängung. Werden mehr als 3 m Kette oder ein Sonder-Elektrokettenzug z.B. für den Ex-Bereich oder die Bühnentechnik benötigt, so stehen Ihnen unsere Fachberater gern für ein persönliches Beratungsgespräch unter +49 40 / 87 08 59 78 0 oder per Mail info@transprotec.de zur Verfügung.


Artikel-Nummer:

Eigenschaften zu den einzelnen Artikeln
entnehmen Sie bitte den Tabellen unten.

Technische Eigenschaften: 42 Volt Schützsteuerung Hub 3 m (Standard) / Mehrhub auf... mehr


Technische Eigenschaften:
  • 42 Volt Schützsteuerung
  • Hub 3 m (Standard) / Mehrhub auf Anfrage
  • Metallgehäuse
  • Steuertafel mit 1,8 m Steuerkabel
  • Haupt- und Feinhubgeschwindigkeiten
  • Überlastsicherung durch Rutschkupplung
  • Ösenaufhängung
  • Verzinkte Lastkette nach DIN EN 818-7-T
  • Auslegung gemäß F.E.M
  • Betriebsspannung 3-Ph / 400 Volt / 50 Hz
  • Schutzart IP 55
  • Isolationsklasse F
  • Zertifiziert nach DIN EN ISO 9001 : 2000
  • Getriebeendschalter für die obere und untere Hakenendstellung
  • Inkl. Prüfbuch gemäß CE- und UVV-Vorschriften
Maximal Parameter für die Vorauswahl
  • Hakenaufhängung
  • Roll- und Elektrofahrwerk
  • Kettenspeicher für unterschiedliche Hublängen
Sonderausführungen auf Anfrage:
  • Motorfahrwerk mit Frequenzumrichter gesteuert
  • Gedrängte Bauart
  • Synchron Elektrokettenzüge für lange, sperrige Lasten
  • Ketten- und Teleskop-Handy für genaues, bequemes Platzieren
  • Rostbeständiger Elektrokettenzug
  • Elektrokettenzug für die Bühnentechnik (Theater, Studios, etc.) nach DGUV Vorschrift 17 (ehem. BGV-C1) und
    DGUV Vorschrift 54 plus (ehem. BGV D 8+)
  • Elektrokettenzüge für Staub Ex-Zone EX II 3 D IP 65 T 130°C
  • Elektrokettenzüge und Fahrwerke für 1-Ph/230 V
  • Elektrokettenzüge mit Sonderspannung

Wir bieten Wiederkehrende Prüfungen (UVV) für Ihren elektrischen Kettenzug.

TypTragfähigkeit nach FEM* in kgHub-
geschw.
Anzahl Ketten-
stränge
KettengrößeMotor-
leistung
3 x 400 V / 50 HzGewicht
mit 3 m
Hub
Gewicht je Meter Mehrhub
 M3 (1Bm)M4 (1Am)M5 (2m)M6 (3m)M7 (4m)m/min mmkWAkgkg
T-ECHM 250 / 1SF
--
--
125
100
--
16 / 4
1
3,75 x 10,75
0,72 / 0,18
2,8 / 1,7
24
0,34
Preis anfragen
T-ECHM 250 / 1NF
--
320
250
200
--
8 /2
1
3,75 x 10,75
0,72
2,8
24
0,34
Preis anfragen
T-ECH 250 / 1N
400
320
250
200
160
8
1
3,75 x 10,75
0,72 / 0,18
2,8 / 1,7
24
0,34
Preis anfragen
T-ECH 250 / 1NF
400
320
250
200
160
8
1
3,75 x 10,75
0,72 / 0,18
2,8 / 1,7
24
0,34
Preis anfragen
T-ECH 250 / 1SF
--
160
125
100
--
16 /4
1
3,75 x 10,75
0,72
2,8
24
0,34
Preis anfragen
T-ECH 250 / 2N
--
630
500
400
320
4
2
3,75 x 10,75
0,72
2,8
25
0,34
Preis anfragen
T-ECH 250 / 2NF
--
630
500
400
320
4 / 1
2
3,75 x 10,75
0,72 / 0,18
2,8 / 1,7
25
0,34
Preis anfragen
T-ECH 500 / 1N
800
630
500
400
320
8
1
5,25 x 15
0,72
2,8
26
0,69
Preis anfragen
T-ECH 500 / 1NF
800
630
500
400
320
8 /2
1
5,25 x 15
0,72 / 0,18
2,8 / 1,7
26
0,69
Preis anfragen
T-ECH 500 / 1SF
--
320
250
200
160
16 / 4
1
5,25 x 15
0,72 / 0,18
2,8 / 1,7
26
0,69
Preis anfragen
T-ECH 500 / 2N
--
1.250
1.000
800
630
4
2
5,25 x 15
0,72
2,8
26
0,69
Preis anfragen
T-ECH 500 / 2NF
--
1.250
1.000
800
630
4 / 1
2
5,25 x 15
0,72 / 0,18
2,8 / 1,7
26
0,69
Preis anfragen
T-ECH 1000 / 1NF
1.600
1.250
1.000
800
630
8 / 2
1
7,45 x 23
2,3 /0,68
2,3 /0,68
58
1,37
Preis anfragen
T-ECH 1000 / 1SF
--
630
500
400
320
16 / 4
1
7,45 x 23
2,3 /0,68
2,3 /0,68
58
1,37
Preis anfragen
T-ECH 1000 / 1N
1.600
1.250
1.000
800
630
8
1
7,45 x 23
2,3
2,3
57
1,37
Preis anfragen
T-ECH 1000 / 1NL
2.000
1.250
1.000
800
630
4
1
7,45 x 23
1,5
2,3
62
1,37
Preis anfragen
T-ECH 1000 / 2NF
--
2.500
2.000
1.600
1.250
4 /1
2
7,45 x 23
2,3 /0,68
5,7 /4,1
62
1,37
Preis anfragen
T-ECH 1000 / 2N
--
2.500
2.000
1.600
1.250
4
2
7,45 x 23
2,3
6,5
61
1,37
Preis anfragen
T-ECH 1000 / 2NL
--
2.500
2.000
1.600
1.250
2
2
7,45 x 23
1,45
6,5
66
1,37
Preis anfragen
ab 2.000 kg Modell T-GCH
T-GCH 1600/1N
1.600
1.250
1.000
800
630
8
1
9 x 27
2,44
6,0
63
1,75
Preis anfragen
T-GCH 1600/1NF
1.600
1.250
1.000
800
630
8 / 2
1
9 x 27
2,44 / 0,61
6,6 / 4,2
65
1,75
Preis anfragen
T-GCH 1600/1SF
1.000
800
630
500
400
12,5 / 3
1
9 x 27
2,44 / 0,58
6,6 / 4,2
65
1,75
Preis anfragen
T-GCH 1600/2N
3.200
2.500
2.000
1.600
1.250
4
2
9 x 27
2,44
6,0
73
3,5
Preis anfragen
T-GCH 1600/2NF
3.200
2.500
2.000
1.600
1.250
4 / 1
2
9 x 27
2,44 / 0,61
6,6 / 4,2
75
3,5
Preis anfragen
T-GCH 1600/2SF
2.000
1.600
1.250
1.000
800
6,25 / 1,5
2
9 x 27
2,44 / 0,58
6,6 / 4,2
75
3,5
Preis anfragen
T-GCH 2000/1N
2.000
1.600
1.250
1.000
800
8
1
10 x 28
3,05
7,3
65
2,25
Preis anfragen
T-GCH 2000/1NF
2.000
1.600
1.250
1.000
800
8 / 2
1
10 x 28
3,05 / 0,77
8,0 / 4,5
67
2,25
Preis anfragen
T-GCH 2000/1SF
1.250
1.000
800
630
500
12,5 / 3
1
10 x 28
2,98 / 0,72
8,0 / 4,5
67
2,25
Preis anfragen
T-GCH 2000/2N
4.000
3.200
2.500
2.000
1.600
4
2
10 x 28
3,05
7,3
76
4,5
Preis anfragen
T-GCH 2000/2NF
4.000
3.200
2.500
2.000
1.600
4 / 1
2
10 x 28
3,05 / 0,77
8,0 / 4,5
78
4,5
Preis anfragen
T-GCH 2000/2SF
2.500
2.000
1.600
1.250
1.000
6,25 / 1,5
2
10 x 28
2,98 / 0,72
8,0 / 4,5
78
4,5
Preis anfragen
T-GCH 2500/1N
2.500
2.000
1.600
1.250
1.000
6,4
1
10 x 28
3,05
7,7
65
2,25
Preis anfragen
T-GCH 2500/1NF
2.500
2.000
1.600
1.250
1.000
6,5 / 1,6
1
10 x 28
3,05 / 0,77
8,2 / 4,4
67
2,25
Preis anfragen
T-GCH 2500/1SF
1.600
1.250
1.000
800
630
10 / 2,5
1
10 x 28
3,05 / 0,77
8,2 / 4,4
67
2,25
Preis anfragen
T-GCH 2500/2N
5.000
4.000
3.200
2.500
2.000
3,2
2
10 x 28
3,05
7,7
76
4,5
Preis anfragen
T-GCH 2500/2NF
5.000
4.000
3.200
2.500
2.000
3,2 / 0,8
2
10 x 28
3,05 / 0,77
8,2 / 4,4
78
4,5
Preis anfragen
T-GCH 2500/2SF
3.200
2.500
2.000
1.600
1.250
5 / 1,25
2
10 x 28
3,05 / 0,77
8,2 / 4,4
78
4,5
Preis anfragen



Die ISO (FEM) Einstufung der Elektro-Kettenzüge gibt Auskunft über die max. Anzahl der Betätigungen am Steuerschalter pro Stunde:
 Betätigungen
pro Stunde
Einschaltdauer
M3 (1Bm)  150 25% ED
M4 (1Am)  180 30% ED
M5 (2m)  240 40% ED
M6 (3m)  300 50% ED
M7 (4m)  360 60% ED




Abmessungen T-ECH

Elektrokettenzug mit Haken oder Öse

Elektrokettenzug mit Haken oder Öse

Elektrokettenzug mit Elektrolaufkatze

Elektrokettenzug mit Elektrolaufkatze


Typ

A1
(mm)
A2
(mm)
A3
(mm)
B1
(mm)
B2
(mm)
C1
(mm)
C2
(mm)
C3
(mm)
H1
(mm)
M
(mm)
N
(mm)
E
(mm)
F
(mm)
L
(mm)
G
(mm)
J
(mm)
T-ECHO 250 / 1 246 296 Ø 40 444 24 162 49 462 400 475 Ø 42 278 250 50-99 209 455
T-ECHO 250 / 2 246 296 Ø 40 444 24 162 49 462 414 506 Ø 42 278 250 50-99 209 481
T-ECHO 500 / 1 246 296 Ø 40 444 24 162 49 462 414 488 Ø 42 278 250 50-99 2029 463
T-ECHO 500 / 2 246 296 Ø 40 444 24 162 49 462 453 528 Ø 42 278 250 50-99 209 502
T-ECHO 1000 / 1 328 385 Ø 52 548 33 212 85 598 519 592 Ø 42 293 253 76-139 211 594
T-ECHO 1000 / 2 328 385 Ø 52 548 33 212 259 598 578 651 Ø 42 293 253 76-139 211 654



Abmessungen T-GCH

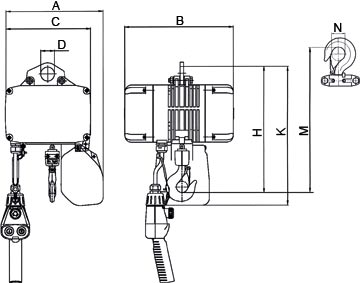

Elektrokettenzug mit Haken oder Öse

Elektrokettenzug mit Haken oder Öse

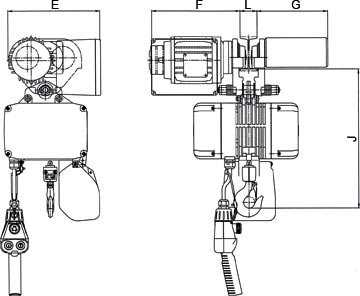

Elektrokettenzug mit Elektrolaufkatze

Elektrokettenzug mit Elektrolaufkatze

Typ GCH... 1000/11000/21600/11600/22000/12000/22500/12500/2
A (mm) 367 367 424 424 424 424 424 424
B (mm) 367 367 389 389 389 389 389 389
C (mm) 321 321 345 345 345 345 345 345
D (mm) 52 52 75 75 75 75 75 75
E (mm) 293 293 323 323 323 323 323 323
F (mm) 253 253 259 259 259 259 259 259
G (mm) 211 211 217 217 217 217 249 249
H (mm) 482 556 608 690 608 690 608 690
J (mm) 542 616 637 719 637 719 637 719
K (mm) 565 565 646 646 646 646 646 646
L (mm) 76-139 76-139 120-179 120-179 120-179 120-179 120-179 120-179
M (mm) 553 627 638 720 638 720 638 720
N (mm) 43 43 50 50 50 50 50 50
