Leitungsaufroller, Kabelaufwickler

Mit Leitungsaufrollern Stolperfallen in der Industrie, Werkstatt und im Gewerbe reduzieren

Leitungsaufroller kommen vorwiegend bei der Energieversorgung elektrisch betriebener Werkzeuge und anderer ortsveränderlicher Verbraucher in der Werkstatt oder industielen Produktion zum Einsatz. Durch den automatischen Einzug liegen keine Leitungen ungeordnet und störend im Arbeitsbereich auf dem Boden. Kabelaufwickler erhöhen Sie die Sicherheit am Arbeitsplatz und reduzieren mögliche Beschädigungen an Werkzeug und Material. Für bessere Sicht und optimale Arbeitsbedingungen auch an schwer zugänglichen Bereichen bieten unsere Kabelaufwickler mit Lampe eine einfache, punktgenaue Beleuchtung.

Ihr Leitungsaufroller nach Wunsch

  • Unsere Leitungsaufroller liefern wir Ihnen mit unterschiedlichsten Leitungslängen, Leitungsquerschnitten und Aderzahlen.
  • Abhängig vom Einsatzort werden die Leitungsaufroller mit Schutzarten von IP42 bis zu IP65 geliefert.
  • Leitungsaufroller auch für die Übertragung von Signalen, zum Beispiel mit Ethernet- Leitung (CAT5) sowie anderer gängiger Bus-Systeme


Leitungsaufroller mit Trommelrücklaufsperre


Der automatische Einzug der Leitungsaufroller kann im manuellen Betrieb durch eine Rücklaufsperre unterbrochen werden. Jeder Leitungsaufroller ist mit einer Trommelrücklaufsperre für den manuellen Leitungsabzug ausgerüstet. Diese Rücklaufsperre ist in Abhängigkeit vom Anwendungsfall leicht ausschaltbar, wie in diesem Video zu sehen ist.





Zubehör für Leitungsaufroller bzw. Kabelaufroller

Leitungsziehstrumpf
Die Leitungsziehstrümpfe sind aus galvanisiertem Stahl gefertigt und dienen als Befestigung, ohne Beschädigungen an den Einzeladern zu verursachen. Durch einen Leitungsziehstrumpf werden die Zugkräfte bei Leitungstrommeln sowohl bei horizontalem als auch vertikalem Abzug mit Endeinspeisungen aufgenommen.
Leitungsziehstrumpf

Artikel - Nr.Typ
Leitungs-ØGesamt-längeGeflechtlänge
  (mm)(mm)(mm)
11949/10 Z 10 8 - 10 295 165
11949/13 Z 12 10 - 13 295 165
11949/16 Z 15 12 - 16 295 130

11949/18

Z 17 15 - 18 340 140
11949/22 Z 20 18 - 22 340 200
11949/28 Z 25 22 - 28 395 200
11949/33 Z 30 27 - 33 395 200



Rollenmundstücke


Rollenmundstück 11954Rollenmundstück 11954

Rollenmundstück 11951Rollenmundstück 11951

Eine der Nylonrollen ist für die Leitungsmontage / -demontage entfernbar. Für eine variable Öffnung der Leitungsführung können die Rollenachsen in 5 verschiedenen Abständen zueinander im Rahmen aus verzinktem Stahlblech montiert werden.

Artikel - Nr.Breite BFenster-Öffnung (Höhe) AFenster-Öffnung (Breite) C
11951 125 mm

5-fach einstellbar:

15, 25, 35, 45 und 55 mm

55 mm
11954 185 mm 115 mm
11955 215 mm 145 mm

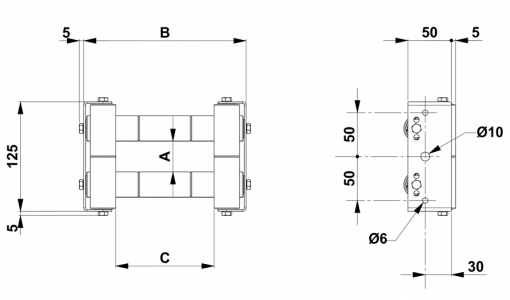

Zeichnung: Rollenmundstück


Leitungsführungsrolle 11932
Kabelführungsrolle aus stoßfestem Kunststoff mit verzinktem Stahlbügel.

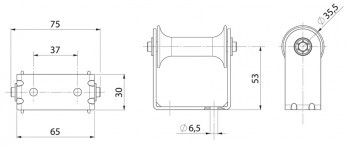

Leitungsführungsrolle 11932 Zeichnung: Leitungsführungsrolle 11932

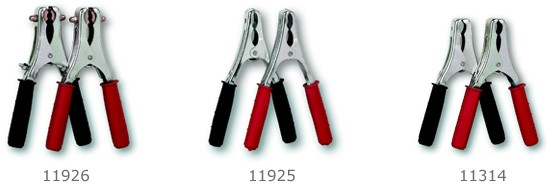

Erdungszangen
Erdungszangen
11926 - 400 Amp., Länge: 255 mm | 11925 - 220 Amp., Länge: 255 mm |
11314 - 150 Amp., Länge: 176 mm
