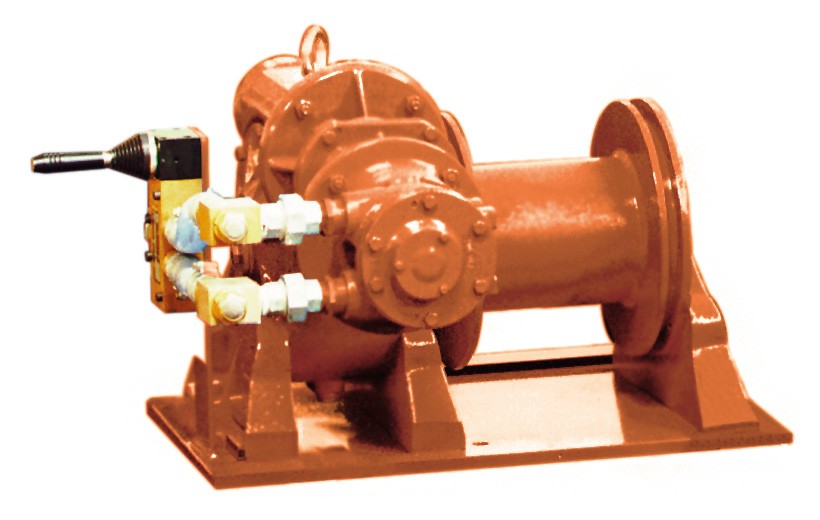

Druckluftseilwinde MC-L

Hubkraft bis zu 1.700 kg

Druckluftseilwinde MC-L
Druckluftseilwinde MC-L

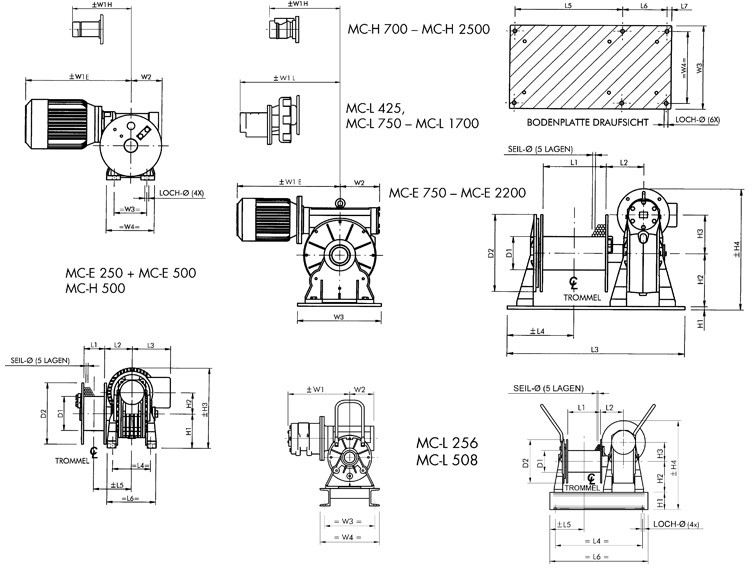

Zeichnung: Druckluftseilwinde MC-L
Zeichnung: Druckluftseilwinde MC-L


Typ:

Eigenschaften zu den einzelnen Typen
entnehmen Sie bitte den Tabellen unten.

Kostenfreie Lieferung in 3 Werktagen ab Werk, freibleibend

Artikel-Nr.: MC-L425

Die Druckluftseilwinde der Baureihe MC-L ist mit einem Lamellen-Luftmotor sowie einem selbsthemmenden Schneckengetriebe ausgestattet. Durch ihre konstruktiven Eigenschaften findet die MC-L Winde ihren Einsatz in unterschiedlichen Ex-Bereichen. So wird sie bevorzugt im Berg- und Schiffsbau aber auch in der Öl- und Gasexploration eingesetzt. Durch die Einhebelsteuerung wird eine stufenlose Geschwindigkeitsregelung ermöglicht. Auf Anfrage ist auch eine Drucktasten-Fernsteuerung erhältlich. Um die Flexibilität der Nutzung zu erhöhen, kann die Winde optional mit Tragbügeln ausgestattet werden.
Optionen - Steuerung: Druckluftbegrenzungsschalter Schlaffseil-Druckluftschalter... mehr


Optionen - Steuerung:
  • Druckluftbegrenzungsschalter
  • Schlaffseil-Druckluftschalter
  • Proportional-Druckluftventil (ferngesteuert oder fest montiert)

Optionen - Mechanik:
  • Bandbremse, automatisch oder manuell
  • Manuelle Freilaufkupplung
  • Trommelgrößen / Trommelart (geteilt)
  • Trommelschutzhaube
  • Zusätzliche Seilanker
  • Not-Handkurbel
Technische Parameter:
  • Lamellen-Luftmotor
  • Nicht gerillte Stahltrommel
  • Seilbefestigungspunkt am Trommelflansch
  • Selbstbremsendes Schneckengetriebe


Weiterführende Links zu "Druckluftseilwinde MC-L"
Druckluftseilwinde MC-L 425 750 1250 1700 Max. Hubkraft 1. Seillage... mehr


Druckluftseilwinde MC-L42575012501700
Max. Hubkraft 1. Seillage (kg) 425 750 1250 1700
Max. Hubkraft 3. Seillage (kg) 350 600 1000 1325
Empfohlener Seildurchmesser (mm) 6 8 10 12
Geschwindigkeit 1. Seillage (m/min) 5 5,5 6 7
Seilaufnahme 1. Seillage (m) 7 6 9 10
Seilaufnahme 3. Seillage (m) 26 23 32 35
Druck (bar) 6 6 6 6
Luftverbrauch (l/sec) 20 60 95 140




Abmessungen Seilwinden MC

Abmessungen (mm)Druckluftseilwinde MC-L
 25642550875012501700
Gewicht (kg) 58 59 65 93 149 192
D1 100 100 100 121 146 159
D2 200 200 200 250 280 320
L1 150 150 150 150 200 250
L2 105 105 105 125,5 146,5 155
L3 - 500 - 560 640 710
L4 400 187 400 203 232 260
L5 157 320 157 340 415 470
L6 450 150 450 180 185 200
L7 - 15 - 20 20 20
H1 80 10 80 10 15 15
H2 142 142 142 170 195 220
H3 87 87 87 110 130 150
H4 409 389 409 390 440 510
W1E 278 374 281 455 490 609
W2 110 110 110 144 154 180
W3 270 270 270 325 370 410
W4 230 240 230 285 320 360
Loch-Ø 13 13 13 17 17 17
