Batterieladetrommeln
Federbetriebene Batterieladetrommeln und Aufroller
Federbetriebene Batterieladetrommeln
und Aufroller

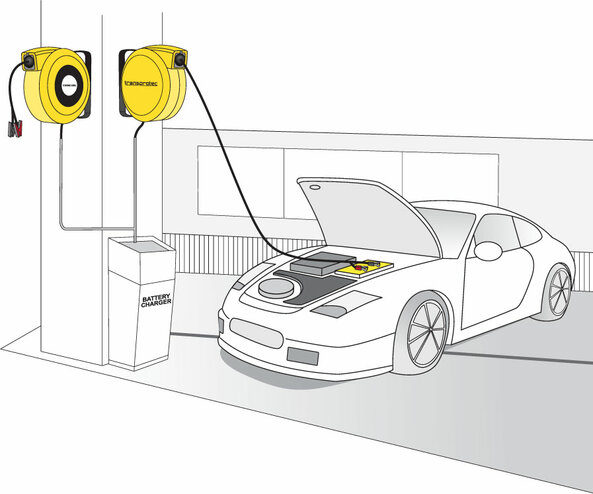

Federbetriebene Batterieladetrommeln und Aufroller stellen eine flexible Leitungsverbindung zwischen einem stationären Ladegerät und der Batterie eines Fahrzeuges her.
Der Vorteil einer Federtrommel/ Aufroller liegt in der automatischen Auf- und Abwicklung der verwendeten Leitungen; d. h. „wild“ herumliegende Leitungen stellen in den Werkstätten kein Sicherheitsrisiko mehr dar.
Federtrommeln und Aufroller finden in allen PKW, LKW und artverwandten Werkstätten, in denen Batterieladungen erfolgen, ihre Anwendung.
| Artikel - Nr. | Aderzahl | Aderquerschnitt (mm²) | Kabellänge (m) | Eingehende Kabellänge (m) | Kabeltyp | Kabel Ø (mm) | Schleifring kapazität (Stromstärke) | A (20°C) aufgewickelt | A (20°C) abgewickelt | IP Schutz Klasse |
| 1164216 | 2 | 9 | 6 m (5+1) | 1 | Igus CF130 | 13 | 30 A | 20 | 30 | IP 42 |
| 1166216 | 2 | 9 | 9 m (7+2) | 2 | Igus CF130 | 13 | 30 A | 20 | 30 | IP 42 |
| 1161424 | 2 | 15 | 6 m (5+1) | 2 | Igus CF130 | 17,5 | 50 A | 30 | 50 | IP 65 |
| 1161425 | 2 | 20 | 12 m (10+2) | 2 | Igus CF37 | 17,5 | 100 A | 50 | 100 | IP 65 |
| 1161796 | 2 | 32 | 17 m (15+2) | 2 | Igus CF37 | 20,5 | 150 A | 80 | 150 | IP 65 |

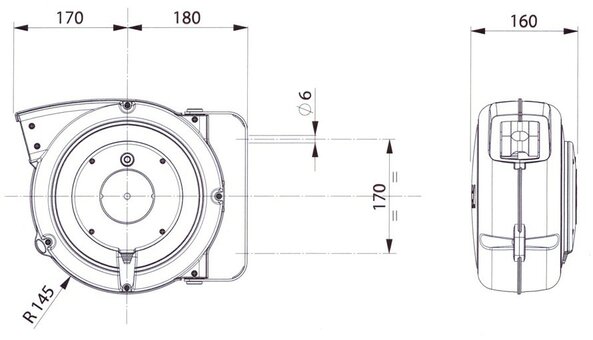

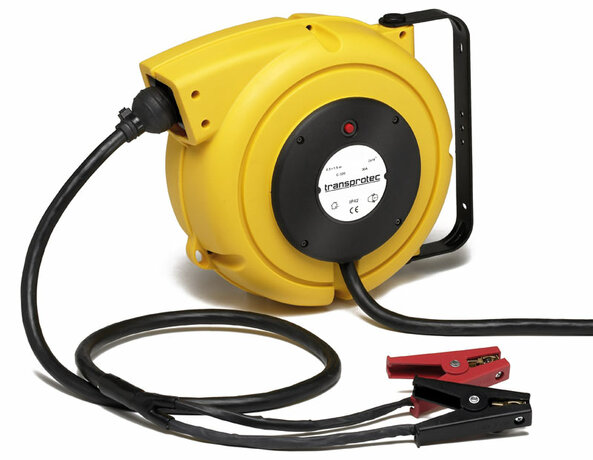

Eigenschaften Leitungsaufroller 1164216
- Stabiles Kunststoffgehäuse
- Eingangskabel 1 m
- 30 A
- Kabelrücklaufsperre mit Zahnarretierung, alle 50 cm, leicht ausschaltbar, falls das Kabel kontinuierlich einer Zugkraft unterliegen soll
- Umgebungstemperatur: -5°C bis +40°C
- Schutzart: IP42
| Artikel - Nr. | Aderzahl | Aderquerschnitt (mm²) | Kabellänge (m) | Eingehende Kabellänge (m) | Kabeltyp | Kabel Ø (mm) | Schleifring kapazität (Stromstärke) | A (20°C) aufgewickelt | A (20°C) abgewickelt | IP Schutz Klasse |
| 1164216 | 2 | 9 | 6 m (5+1) | 1 | Igus CF130 | 13 | 30 A | 20 | 30 | IP 42 |

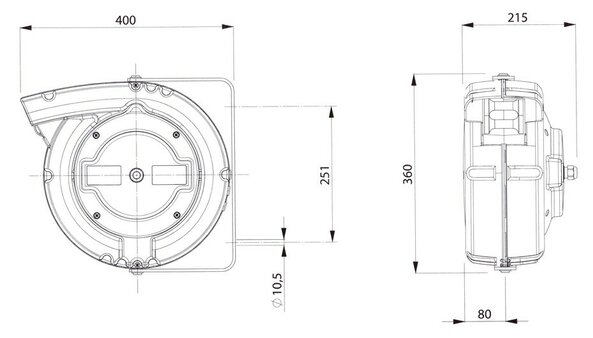

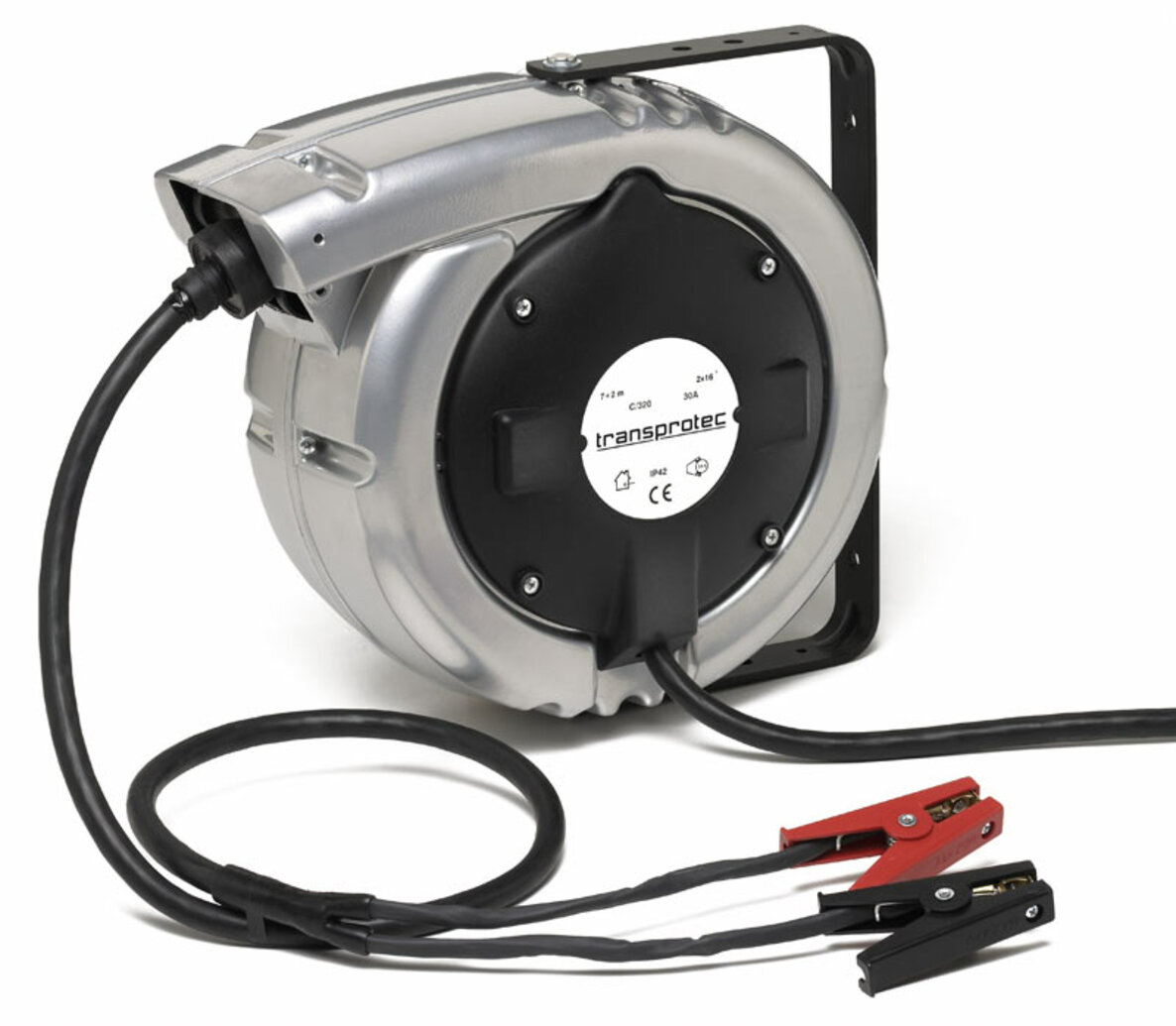

Eigenschaften Leitungsaufroller 1166216
- Aluminiumgehäuse
- Eingangskabel 2 m
- 30 A
- Kabelrücklaufsperre mit Zahnarretierung, alle 50 cm, leicht ausschaltbar, falls das Kabel kontinuierlich einer Zugkraft unterliegen soll
- Umgebungstemperatur: -5°C bis +40°C
- Schutzart: IP42
| Artikel - Nr. | Aderzahl | Aderquerschnitt (mm²) | Kabellänge (m) | Eingehende Kabellänge (m) | Kabeltyp | Kabel Ø (mm) | Schleifring kapazität (Stromstärke) | A (20°C) aufgewickelt | A (20°C) abgewickelt | IP Schutz Klasse |
| 1164216 | 2 | 9 | 9 m (7+2) | 1 | Igus CF130 | 13 | 30 A | 20 | 30 | IP 42 |

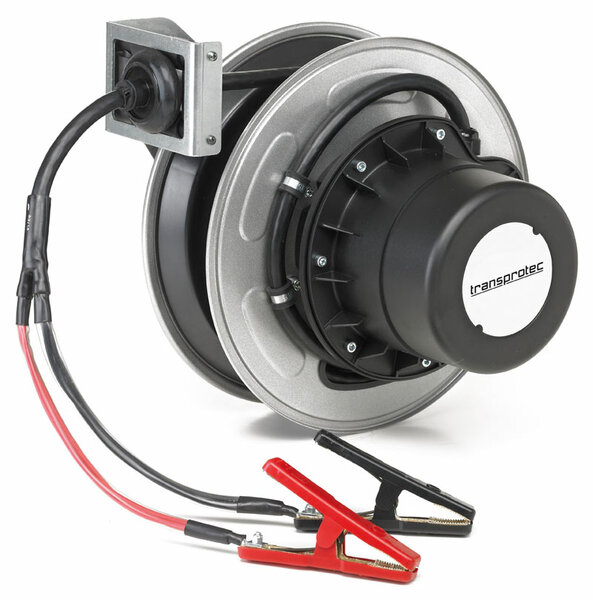

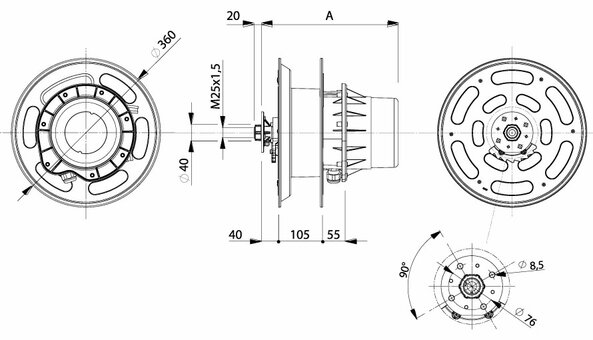

Federleitungstrommeln 1161424 und 1161425
- Gehäuse aus polymerbeschichtetem Stahl
- langlebige Stahlfedern
- 100 A
- seitlicher Befestigungsflansch aus Aluminium
- Eingangskabel 2 m
- Umgebungstemperatur: -5°C bis +50°C
- Schutzart: IP65
| Artikel - Nr. | Aderzahl | Aderquerschnitt (mm²) | Kabellänge (m) | Eingehende Kabellänge (m) | Kabeltyp | Kabel Ø (mm) | Schleifring kapazität (Stromstärke) | A (20°C) aufgewickelt | A (20°C) abgewickelt | IP Schutz Klasse |
| 1161424 | 2 | 15 | 6 m (5+1) | 2 | Igus CF130 | 17,5 | 50 A | 30 | 50 | IP 65 |
| 1161425 | 2 | 15 | 12 m (10+2) | 2 | Igus CF37 | 17,5 | 100 A | 50 | 100 | IP 65 |
Eigenschaften Leitungsaufroller 1161796
- lackiertes Aluminiumgehäuse
- seitlicher Befestigungsflansch aus Aluminium
- 150 A
- Eingangskabel 2 m
- Umgebungstemperatur: -5°C bis +50°C
- Schutzart: IP65

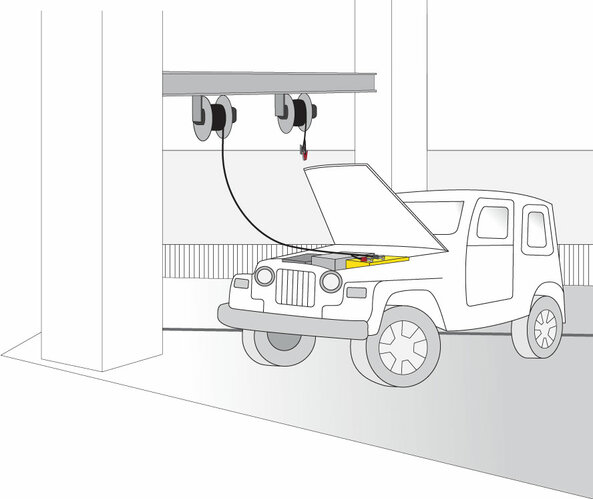

Ein Einsatzgebiet für Federleitungstrommeln zur Batterieladung ist die gesamte Automobilindustrie. Dort verwendet man sie in den unterschiedlichsten Varianten, um die Erstladung der Batterien in der Endmontage sicherzustellen.
Die verwendeten Leitungen sind 2-polig (ohne Erde) mit Querschnitten bis 32 mm2. Spannungen am Schleifringübertrager bis 48 Volt und 150 Ampere bei Dauerbetrieb sind problemlos möglich.
Kunststoff, Aluminium und Stahlblech in allen Varianten kommen, je nach Kundenwunsch für die Spulenkörper und Gehäuse zum Einsatz.
Kabelrücklaufsperren (ein- u. ausschaltbar) und Leitungsführungen sind ebenfalls Standard, genauso wie Schutzarten bis IP 65.
Die nötige Verbindung zwischen ausgezogener Leitung und der Batterie kann per Erdungszange (serienmäßig) oder kundenspezifischer Adaption von uns mitgeliefert werden.
| Artikel - Nr. | Aderzahl | Aderquerschnitt (mm²) | Kabellänge (m) | Eingehende Kabellänge (m) | Kabeltyp | Kabel Ø (mm) | Schleifring kapazität (Stromstärke) | A (20°C) aufgewickelt | A (20°C) abgewickelt | IP Schutz Klasse |
| 1161424 | 2 | 32 | 17 m (15+2) | 2 | Igus CF37 | 20,5 | 150 A | 80 | 150 | IP 65 |
