- Sichere und saubere Gestaltung des Arbeitsplatzes
- Längere Lebensdauer der Kabel
Leitungsaufroller, Kabelaufwickler
Mit Leitungsaufrollern Stolperfallen in der Industrie, Werkstatt und im Gewerbe reduzieren
Leitungsaufroller für die Signalübertragung
- IP 42 und IP 65
- bis zu 12 Adern
- TPE-Mantel

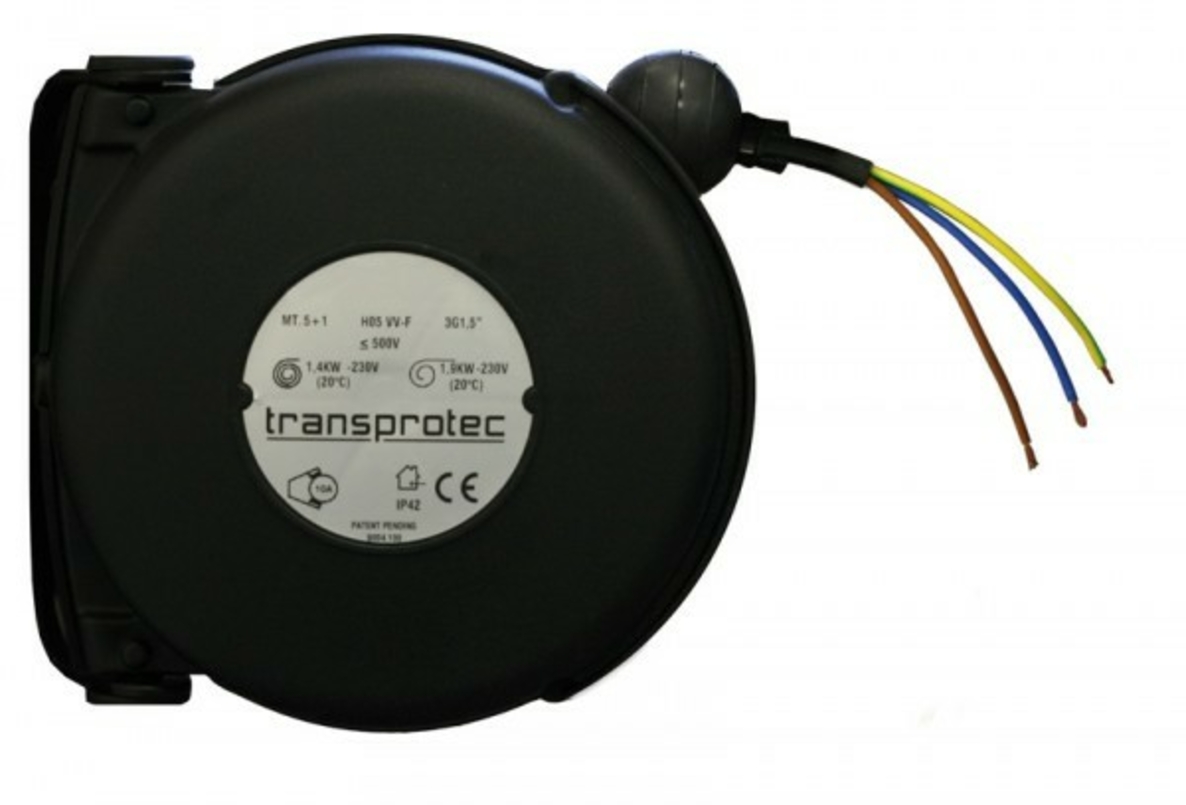

- IP 42
- Aderzahl: 1 bis 3
- Wickellänge 6 bis 8 Meter
3 x 1,5 mm² → 6 m
2 x 1,0 mm² → 8 m

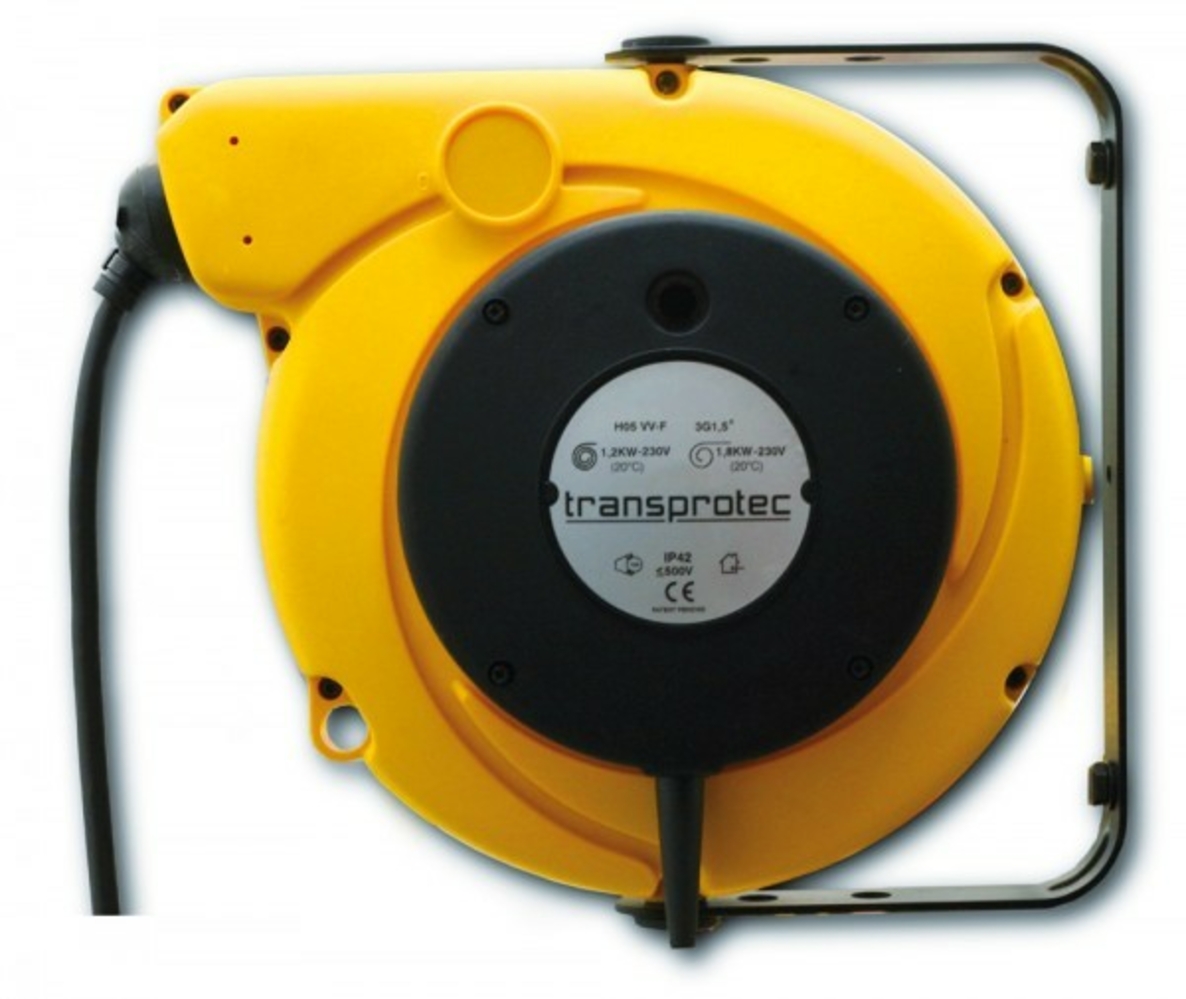

Leitungsaufroller 11658 / 11659
- IP 42 und IP 43
- Aderzahl: 1 bis 8
- Wickellänge 5,5 bis 15 Meter
4 x 2,5 mm² → 5,5 m
1 x 2,5 mm² → 15 m
- IP 42
- Aderzahl: 1 bis 5
- Wickellänge 10 bis 25 Meter
2 x 1,5 mm² → 25 m
4 x 2,5 mm² → 18 m
- IP 42
- Aderzahl: 1 bis 5
- Wickellänge 5 bis 17 Meter
2 x 1,5 mm² → 15 m
4 x 2,5 mm² → 8 m
- IP 65
- Aderzahl: 2 bis 4
- Wickellänge 7 bis 17 Meter
4 x 2,5 mm² → 8 m
2 x 1,0 mm² → 17 m

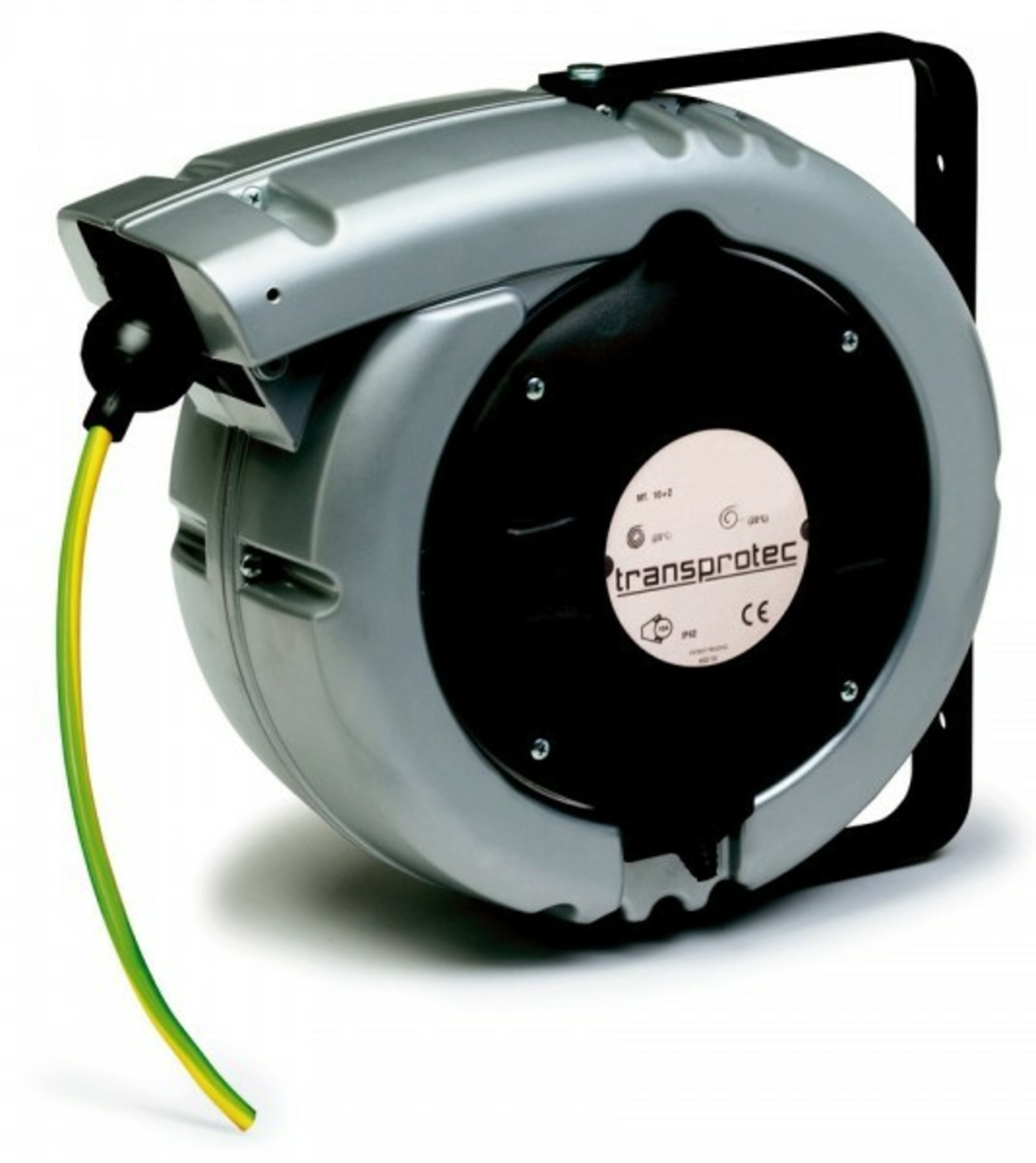

Leitungsaufroller 11660 / 11661
- IP 42
- Alu Gehäuse
- Aderzahl: 1 bis 16
- Wickellänge 8 bis 30 Meter
16 x 1,0 mm² → 8 m
1 x 1,5 mm² → 30 m

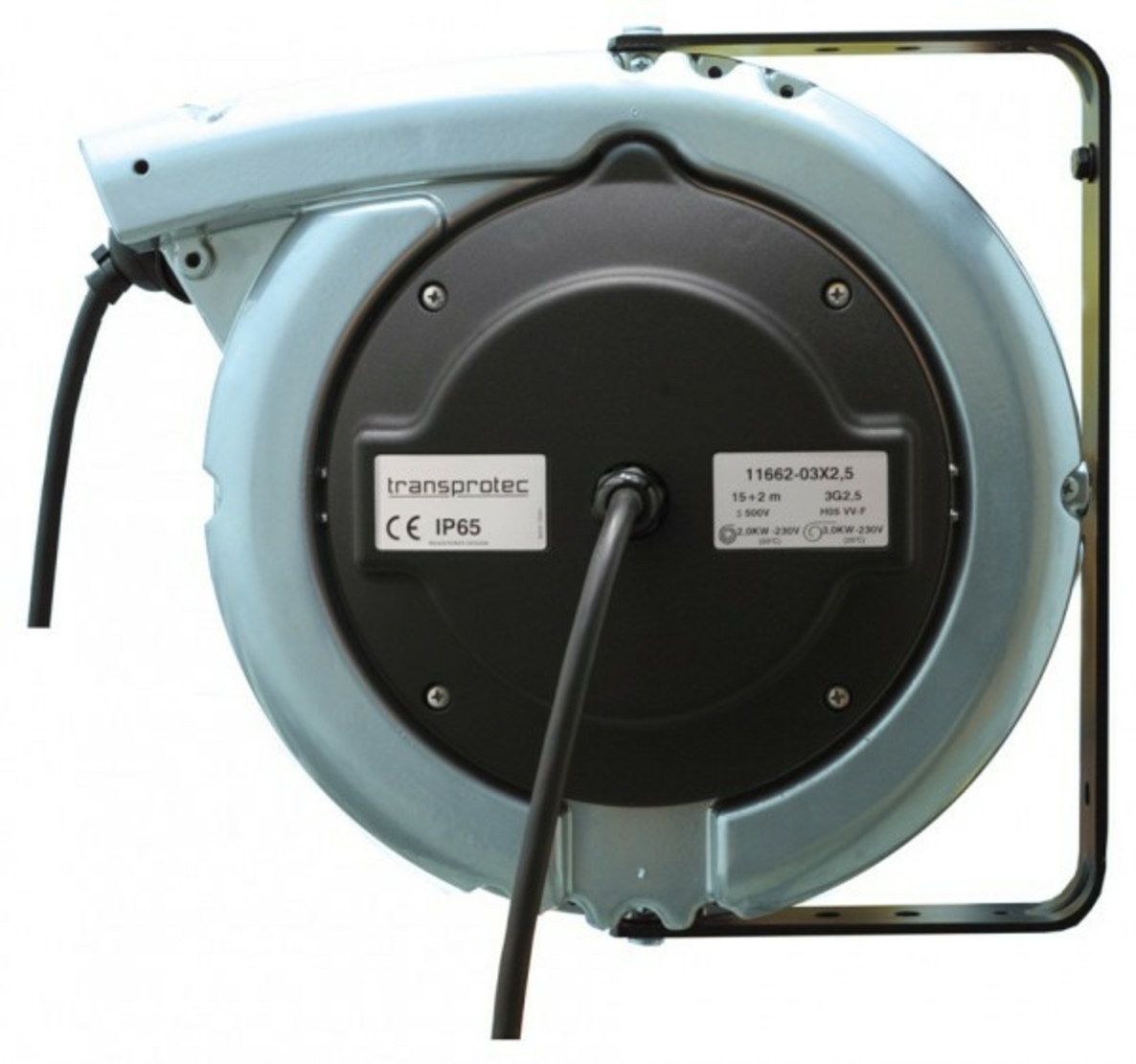

Leitungsaufroller 11662 / 11663
- IP 65
- Alu-Gehäuse
- Aderzahl: 1 bis 8
- Wickellänge 10 bis 26 Meter
8 x 1,5 mm² → 10 m
3 x 1,5 mm² → 26 m
Leitungsaufroller kommen vorwiegend bei der Energieversorgung elektrisch betriebener Werkzeuge und anderer ortsveränderlicher Verbraucher in der Werkstatt oder industriellen Produktion zum Einsatz. Durch den automatischen Einzug liegen keine Leitungen ungeordnet und störend im Arbeitsbereich auf dem Boden. Kabelaufwickler erhöhen die Sicherheit am Arbeitsplatz und reduzieren mögliche Beschädigungen an Werkzeug und Material.
Ihr Kabelaufwickler nach Wunsch
- Unsere Leitungsaufroller liefern wir Ihnen mit unterschiedlichsten Leitungslängen, Leitungsquerschnitten und Aderzahlen.
- Abhängig vom Einsatzort werden die Leitungsaufroller mit Schutzarten von IP42 bis zu IP65 geliefert.
- Aufwickler auch für die Übertragung von Signalen, zum Beispiel mit Ethernet- Leitung (CAT5) sowie anderer gängiger Bus-Systeme
Leitungsaufroller mit Trommelrücklaufsperre
Der automatische Einzug der Kabelaufwickler kann im manuellen Betrieb durch eine Rücklaufsperre unterbrochen werden. Jeder Leitungsaufroller ist mit einer Trommelrücklaufsperre für den manuellen Leitungsabzug ausgerüstet. Diese Rücklaufsperre ist in Abhängigkeit vom Anwendungsfall leicht ausschaltbar, wie in diesem Video zu sehen ist.
Zubehör für Kabelaufwickler

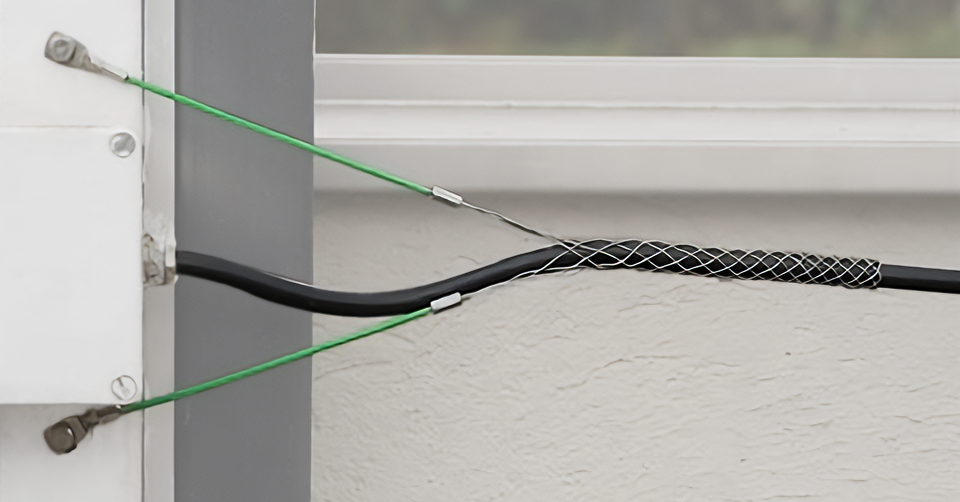

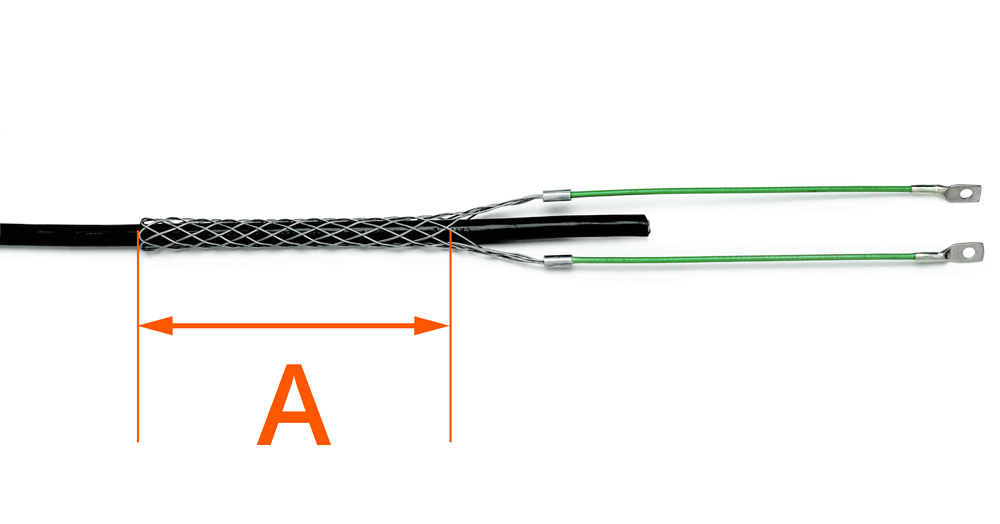

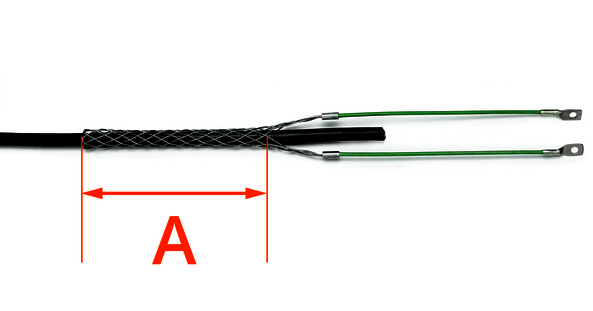

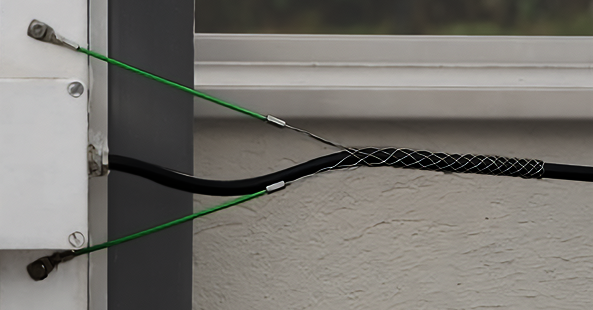

Leitungsziehstrumpf
Die Leitungsziehstrümpfe sind aus galvanisiertem Stahl gefertigt und dienen als Befestigung, ohne Beschädigungen an den Einzeladern zu verursachen. Durch einen Leitungsziehstrumpf werden die Zugkräfte bei Leitungstrommeln sowohl bei horizontalem als auch vertikalem Abzug mit Endeinspeisungen aufgenommen.
| Artikel - Nr. | Typ | Leitungs-Ø (mm) | Gesamtlänge (mm) | Geflechtlänge A (mm) |
|---|---|---|---|---|
| 203989 | 11949/10 | 8 - 10 | 295 | 165 |
| 203990 | 11949/13 | 10 - 13 | 295 | 165 |
| 203991 | 11949/16 | 12 - 16 | 295 | 130 |
| 203992 | 11949/18 | 15 - 18 | 340 | 140 |
| 205715 | 11949/22 | 18 - 22 | 340 | 200 |
| 205717 | 11949/28 | 22 - 28 | 395 | 200 |

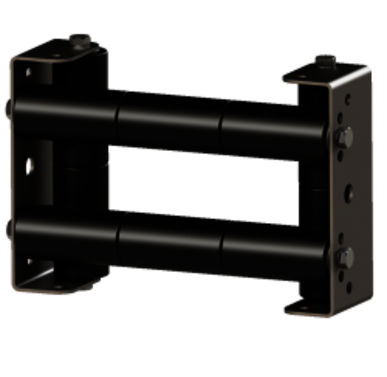

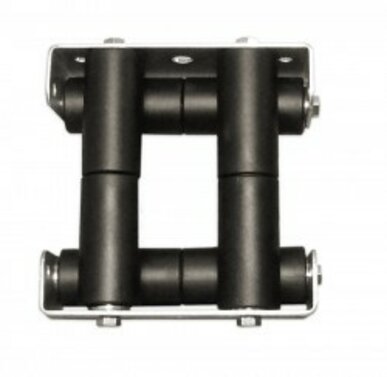

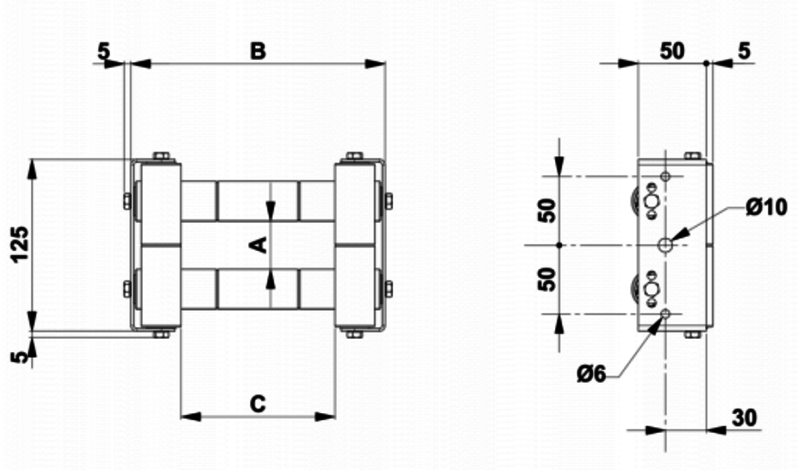

Rollenmundstücke
Eine der Nylonrollen ist für die Leitungsmontage / -demontage entfernbar. Für eine variable Öffnung der Leitungsführung können die Rollenachsen in 5 verschiedenen Abständen zueinander im Rahmen aus verzinktem Stahlblech montiert werden.
| Artikel - Nr. | Breite B | Fenster-Öffnung (Höhe) A | Fenster-Öffnung (Breite) C |
| 11951 | 125 mm | 5-fach einstellbar: 15, 25, 35, 45 und 55 mm | 55 mm |
| 11954 | 185 mm | 5-fach einstellbar: 15, 25, 35, 45 und 55 mm | 115 mm |
| 11955 | 215 mm | 5-fach einstellbar: 15, 25, 35, 45 und 55 mm | 145 mm |

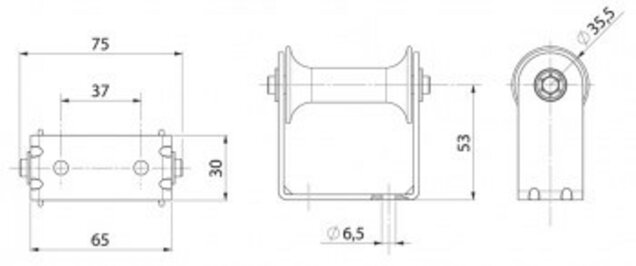

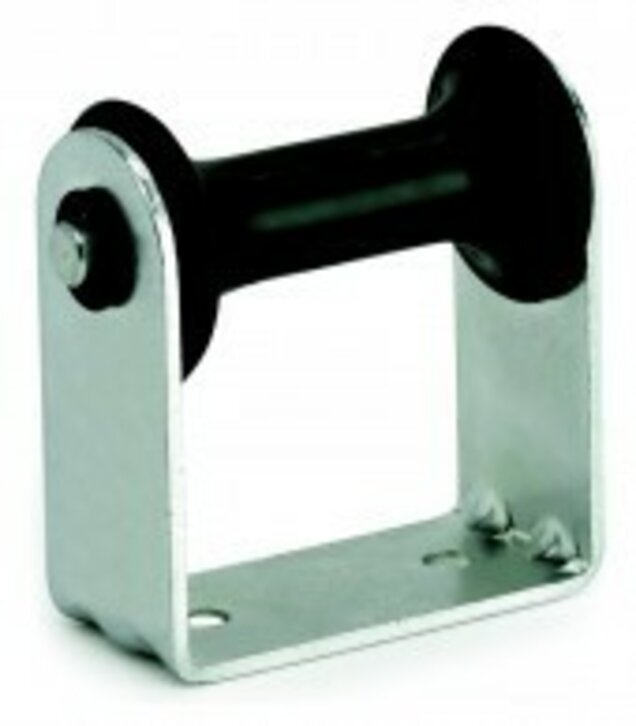

Leitungsführungsrolle 11932
Kabelführungsrolle aus stoßfestem Kunststoff mit verzinktem Stahlbügel.

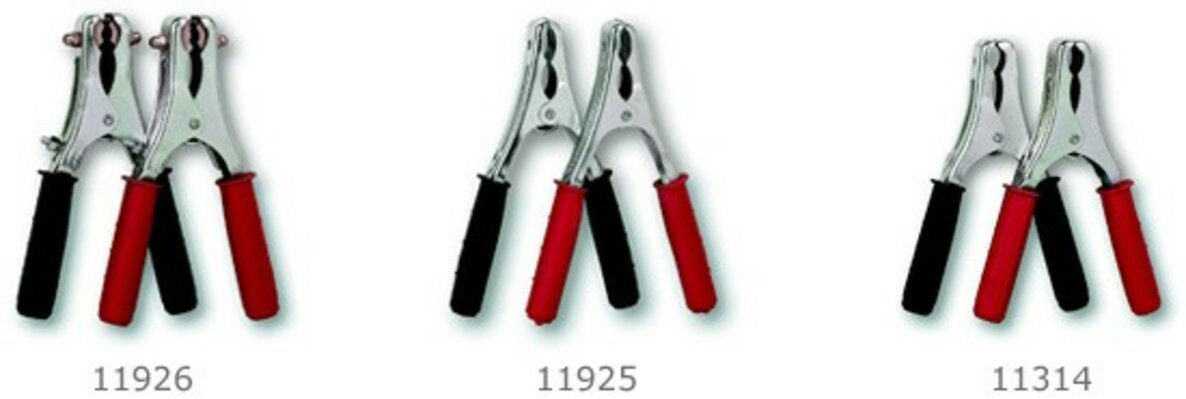

Erdungszangen
11926 - 400 Amp., Länge: 255 mm | 11925 - 220 Amp., Länge: 255 mm | 11314 - 150 Amp., Länge: 176 mm
transprotec ist Spezialist für Aufroller
Wir sind Spezialist für das Aufrollen bzw. das Auftrommeln von Leitungen und / oder Schläuchen. Neben dem Fachgebiet der Energie- und Datenübertragung beraten und liefern wir Seilwinden in Standard- und Sonderlösungen, elektrische und mit Druckluft betriebene Kettenzüge. Finden Sie weitere Informationen in unseren Hauptkategorien Energiezuführungen, Werkzeugaufnahme, Lastaufnahmesysteme sowie Gummipuffer und Zellpuffer.
transprotec ist Spezialist für Leitungsaufroller
Finden Sie mit uns den passenden Aufroller für Ihren Anwendungsfall – unsere Fachberater erreichen Sie unter:
Telefon: 040 870 859 78 0
E-Mail: info@transprotec.de
