Druckluftseilwinde FD-L

Hubkraft bis zu 5.250 kg

Vorschau: Kompaktseilwinde mit Winkelgetriebe Vorschau: Zeichnung: Druckluftseilwinde FD-L

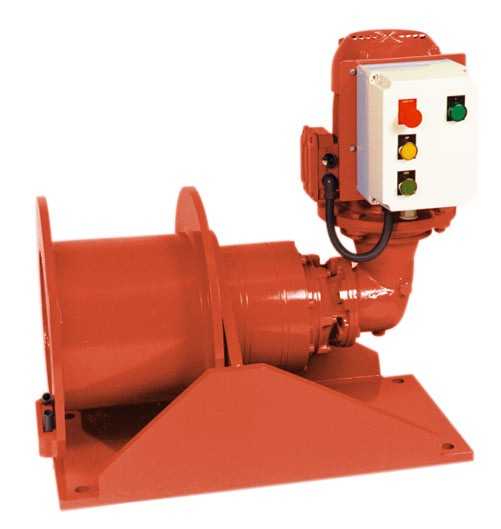

Kompaktseilwinde mit Winkelgetriebe
Kompaktseilwinde mit Winkelgetriebe

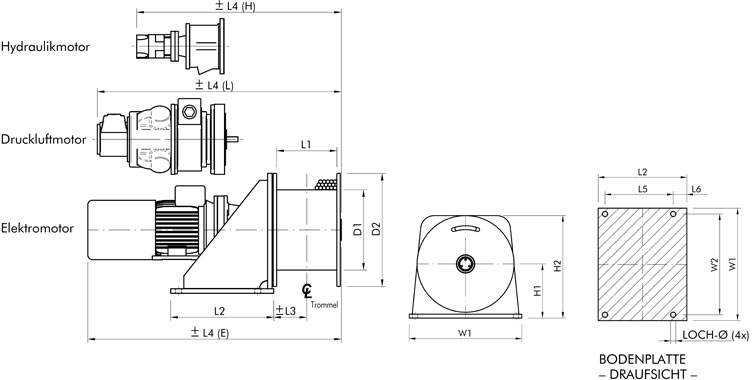

Zeichnung: Druckluftseilwinde FD-L
Zeichnung: Druckluftseilwinde FD-L

Produktdatenblatt: Druckluftseilwinde FD-L Produktdatenblatt
Fragebogen Fragebogen
Die Druckluftseilwinden der Baureihe FD kann auf Grund ihrer Bauform als Kompaktseilwinde bezeichnet werden. Die Seilwinde FD-L kann Tragfähigkeiten von über 5.000 kg in der ersten Seillage realisieren. Die Seilwinde FD-L verfügt über ein in der Trommel liegendes, kompakt bauendes Planetengetriebe. Die ebenfalls kompakt gestalteten Seiltrommeln werden einseitig gelagert direkt am Getriebe befestigt, was sich positiv auf die kompakte Bauweise auswirkt. Diese Eigenschaften sorgen für eine sehr kurze Bauform der Druckluftseilwinde FD-L. Die Druckluftseilwinden FD-L können als Zugwinden und Hubwinden zum Einsatz kommen. Für den Hubwindeneinsatz sind zusätzlich Seilwegbegrenzungsschalter notwendig. Durch die kompakte Konstruktion werden die FD- Seilwinden in erster Linie bei Anwendungen mit kürzeren Seillängen eingesetzt.

Typ:

Eigenschaften zu den einzelnen Typen
entnehmen Sie bitte den Tabellen unten.

Beschreibung
Beschreibung
Technische Parameter: Radialkolben-Druckluftmotor Mit Hebelsteuerungsventil Mit... mehr
Menü schließen


Technische Parameter:
  • Radialkolben-Druckluftmotor
  • Mit Hebelsteuerungsventil
  • Mit Auslassdampfung
  • Seiltrommel mit Seilbefestigung am Trommelflansch
  • Trommellagerung, einseitig
  • Planetengetriebe

Mechanische Optionen:
  • Antriebe in Ex - Ausführung
  • Weitere Betriebsspannungen
  • Weitere Wickelgeschwindigkeiten
  • Trommelschutzabdeckung
  • Offshore-Ausführung
Elektrische Optionen:
  • Schützsteuerung, Schutzart IP 55
  • Spindelendschalter, ausgeführt als Notendschalter oder zusätzlich als Betriebsendschalter
  • Funkfernsteuerung
  • Hängetastersteuerung, Schutzart IP 65
  • Frequenzsteuerung für stufenlose
    Geschwindigkeitsregelung
  • Infrarot-Fernbedienung
  • Schlaffseilschaltung




Druckluftseilwinde FD-L300-LPR1300-LPR2301-LPR2303-LPR2303-LPR3305-LPR3306-LPR4307-LPR4
Max. Hubkraft in 1. Seillage (kg) 800 950 1850 2300 2300 3350 4100 5250
Max. Hubkraft oberste Lage (kg/Lagen) 675/4 800/4 1470/4 1970/3 1970/3 2800/3 3500/3 4490/3
Empf. Seildurchmesser (mm) 8 8 11 12 12 14 16 18
Geschwindigkeit 1. Seillage (m/min) 8 18 9 7 15 10 15 12
Geschwindigkeit 3. Seillage (m/min) 10 21 11 8 18 12 18 14
Seilaufnahme 1. Seillage (m) 15 15 10 11 11 10 15 18
Seilaufnahme in allen Lagen (m/Lagen) 70/4 70/4 53/4 41/3 41/3 40/3 56/3 67/3
Differenzdruck (bar) 7 7 7 7 7 7 7 7
Luftverbrauch (l/sec.) 30 90 90 90 150 150 225 240



Abmessungen

Abmessungen (mm)Druckluftseilwinde FD-L
 300301303305306307
Gewicht (kg) 125 130 175 240 330 590
D1 244 244 272 272 355 406
D2 380 380 410 410 500 625
L1 176 176 191 210 266 310
L2 310 310 350 350 455 510
L3 93 93 106 116 146 175
L4 (E) 736 796 818 1030 1100 1313
L4 (H) 520
 558
 595
 625
 780
 885
L4 (L) 765
 785
 905
 950
 1110
 1215
L5 240 240 275 275 350 40
L6 44 44 50 50 70 75
H1 215 215 235 235 285 348
H2 405 405 440 440 535 660
W1 440 440 500 500 580 750
W2 400 400 450 450 520 680
Loch-Ø 18 18 22 22 27 27
