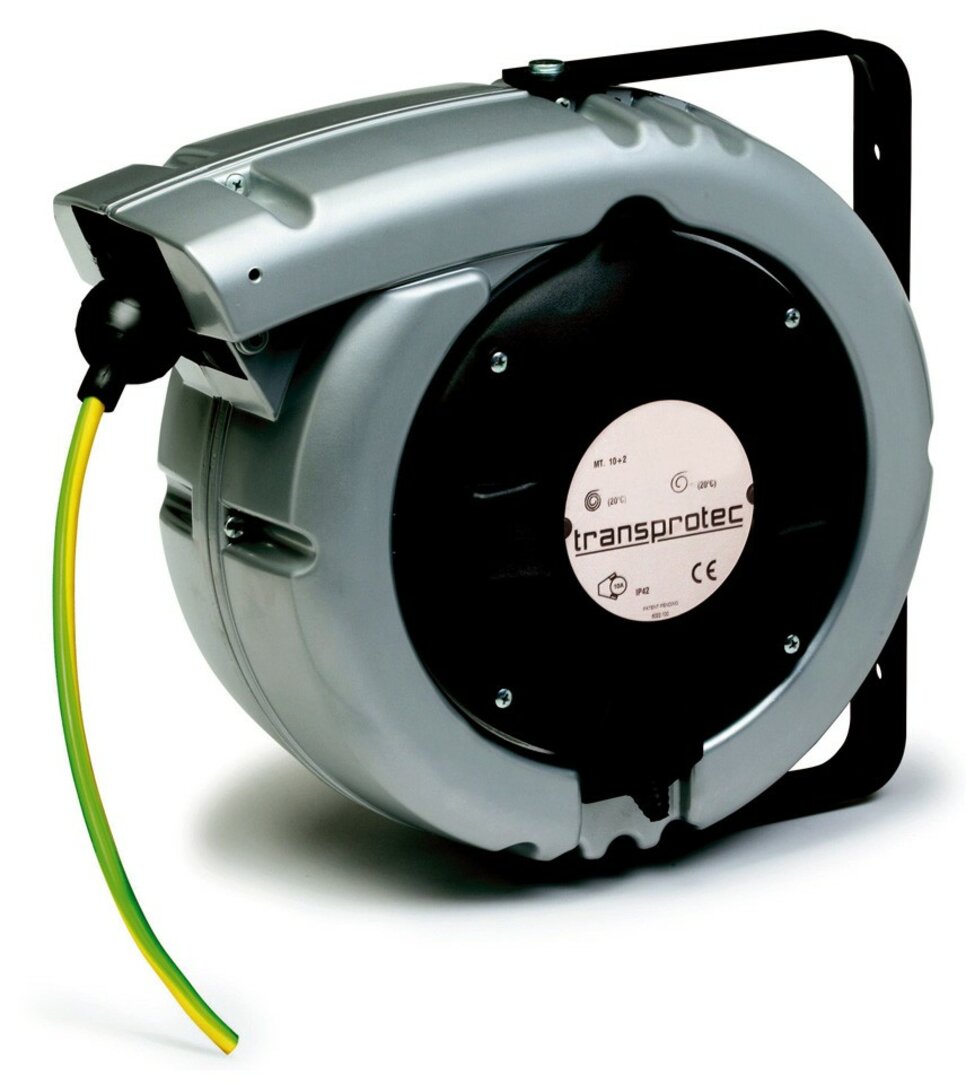

Leitungsaufroller 11660 / 11661
IP 42/43, Alu-Gehäuse, bis zu 16 Adern
Technische Eigenschaften
- Aluminiumgehäuse
- Kabelführungsöffnung mit Rollen
- Kabelrücklaufsperre mit Zahnarretierung, alle 50 cm, leicht ausschaltbar, falls das Kabel kontinuierlich einer Zugkraft unterliegen soll
- Leitungsaufroller dieser Baureihe werden mit abgeschalteter Voreinstellung der Kabelrücklauf-sperre ausgeliefert. Die Rücklaufsperre ist leicht aktivierbar.
- Doppelerdungskontakte
- Schleifringkörper besteht aus Messingringen und Stromabnehmern
- Isolierspannung des Schleifringkörpers: 2,5 kV
- Schutzart: IP 42
- Umgebungstemperatur: -5°C bis +40°C
- Lieferumfang ohne Anschlussleitung an der Zuführseite
- Leitung: H05 VV-F nach CEI 20-35 Normen oder Gummischlauchleitung H07 RN-F
- Einpolige Leitungen: Gelb / Grün, H05 V-F
Aufhängung:
- Wand- und Deckenbefestigung
- schwenkbar
| Artikel.Nr. | Wickellänge (m) | Aderzahl/Querschnitt (mm²) | Volt | Leitung aufgerollt (W) | Leitung abgerollt (W) | Gewicht (kg) |
| 11660(..61)-01x2,5 | 28,0 | 1x2,5 | / | / | 14,0 | |
| 11660(..61)-01x6,0 | 24,0 | 1x6 | / | / | 14,0 | |
| 11660(..61)-01x16,0 | 15,0 | 1x16 | / | / | 14,0 | |
| 11660(..61)-02x1,0 | 27,0 | 2x1 | 230 | 600 | 1000 | 14,0 |
| 11660(..61)-02x1,0 | 18,0 | 2x1 | 230 | 1000 | 1700 | 14,0 |
| 11660(..61)-02x1,0 | 24,0 | 2x1 | 230 | 1000 | 1700 | 14,0 |
| 11660(..61)-02x1,5 | 24,0 | 2x1,5 | 230 | 1100 | 1800 | 14,0 |
| 11660(..61)-02x2,5 | 21,0 | 2x2,5 | 230 | 1800 | 2500 | 14,0 |
| 11660(..61)-03x1,0 | 24,0 | 3x1 | 230 | 1000 | 1700 | 14,0 |
| 11660(..61)-03x1,5 | 24,0 | 3x1,5 | 230 | 1100 | 1800 | 14,0 |
| 11660(..61)-03x1,5RNF | 20,0 | 3x1,5 | 230 | 1100 | 1800 | 14,0 |
| 11660(..61)-03x2,5 | 15,0 | 3x2,5 | 230 | 2000 | 3000 | 14,0 |
| 11660(..61)-03x2,5RNF | 12,0 | 3x2,5 | 230 | 2000 | 3000 | 14,0 |
| 11660(..61)-04x1,0 | 24,0 | 4x1 | 400 | 800 | 1400 | 14,0 |
| 11660(..61)-04x1,5 | 21,0 | 4x1,5 | 400 | 1100 | 1800 | 14,0 |
| 11660(..61)-04x1,5RNF | 16,0 | 4x1,5 | 400 | 1100 | 1800 | 14,0 |
| 11660(..61)-04x2,5 | 15,0 | 4x2,5 | 400 | 2000 | 3000 | 14,0 |
| 11660(..61)-04x2,5RNF | 10,0 | 4x2,5 | 400 | 2000 | 3000 | 14,0 |
| 11660(..61)-04x4,0 | 8,0 | 4x4 | 400 | 3000 | 4000 | 14,0 |
| 11660(..61)-05x1,0 | 16,0 | 5x1 | 400 | 800 | 1400 | 14,0 |
| 11660(..61)-05x1,5 | 15,0 | 5x1,5 | 400 | 1500 | 2200 | 14,0 |
| 11660(..61)-05x2,5 | 10,0 | 5x2,5 | 400 | 2000 | 3000 | 14,0 |
| 11660(..61)-05x2,5RNF | 8,0 | 5x2,5 | 400 | 2000 | 3000 | 14,0 |
| 11660(..61)-07x1,0 | 16,0 | 7x1 | 3A | 3A | 14,0 | |
| 11660(..61)-07x1,5 | 9,0 | 7x1,5 | 4,5A | 4,5A | 14,0 | |
| 11660(..61)-08x1,0 | 11,0 | 8x1 | 3A | 3A | 14,0 | |
| 11660(..61)-08x1,5 | 8,0 | 8x1,5 | 4,5A | 4,5A | 14,0 | |
| 11660(..61)-08x2,5 | 6,0 | 8x2,5 | 7,5A | 7,5A | 14,0 | |
| 11660(..61)-10x1,0 | 8,0 | 10x1 | 3A | 3A | 14,0 | |
| 11660(..61)-10x1,5 | 6,0 | 10x1,5 | 4,5A | 4,5A | 14,0 | |
| 11660(..61)-12x1,0* | 10,0 | 12x1 | 3A | 3A | 14,0 | |
| 11660(..61)-12x1,5* | 6,0 | 12x1,5 | 4,5A | 4,5A | 14,0 | |
| 11660(..61)-16x1,0* | 6,0 | 16x1 | 3A | 3A | 14,0 |

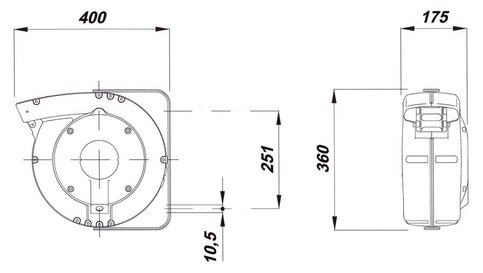

* Bei diesen Modellen müssen zu den Abmessungen der Trommelachse (Breite) 75 mm hinzugerechnet werden.

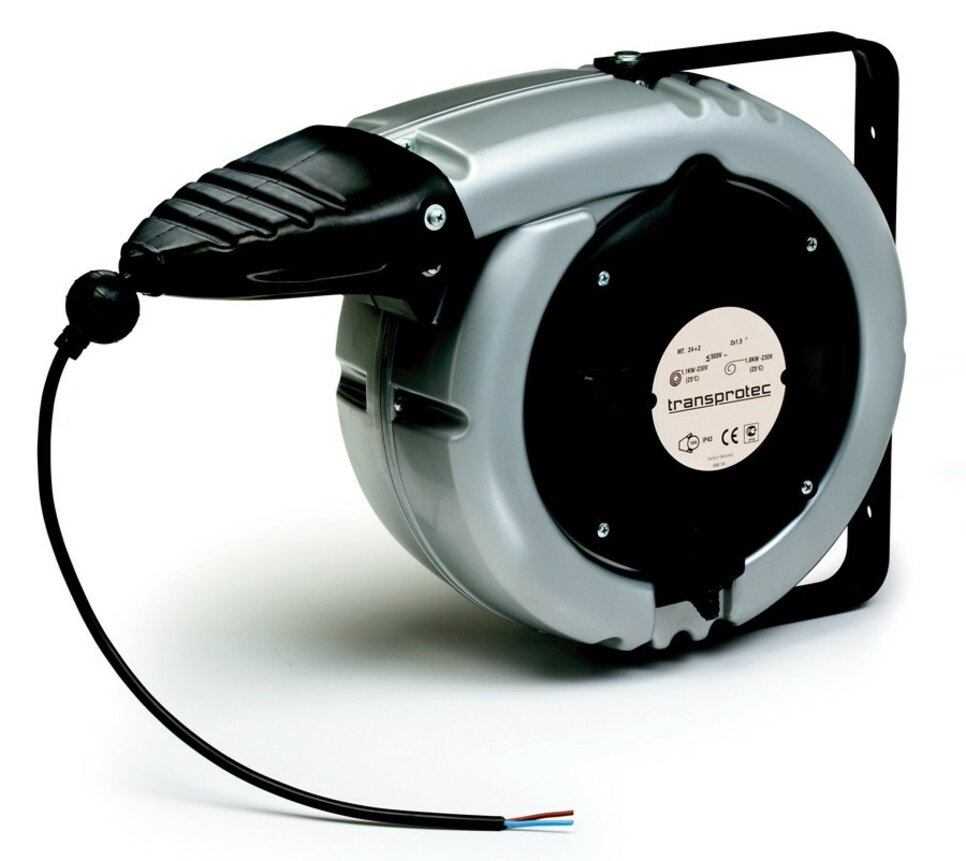

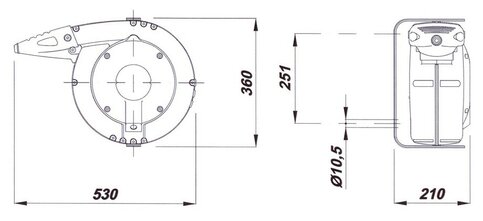

11661
Schutzart IP 43 mit zusätzlichem Mundstück für verbesserte Kabelführung und höhere Schutzar
