Leitungsaufroller 11660 / 11661

IP 42/43, Alu-Gehäuse, bis zu 16 Adern

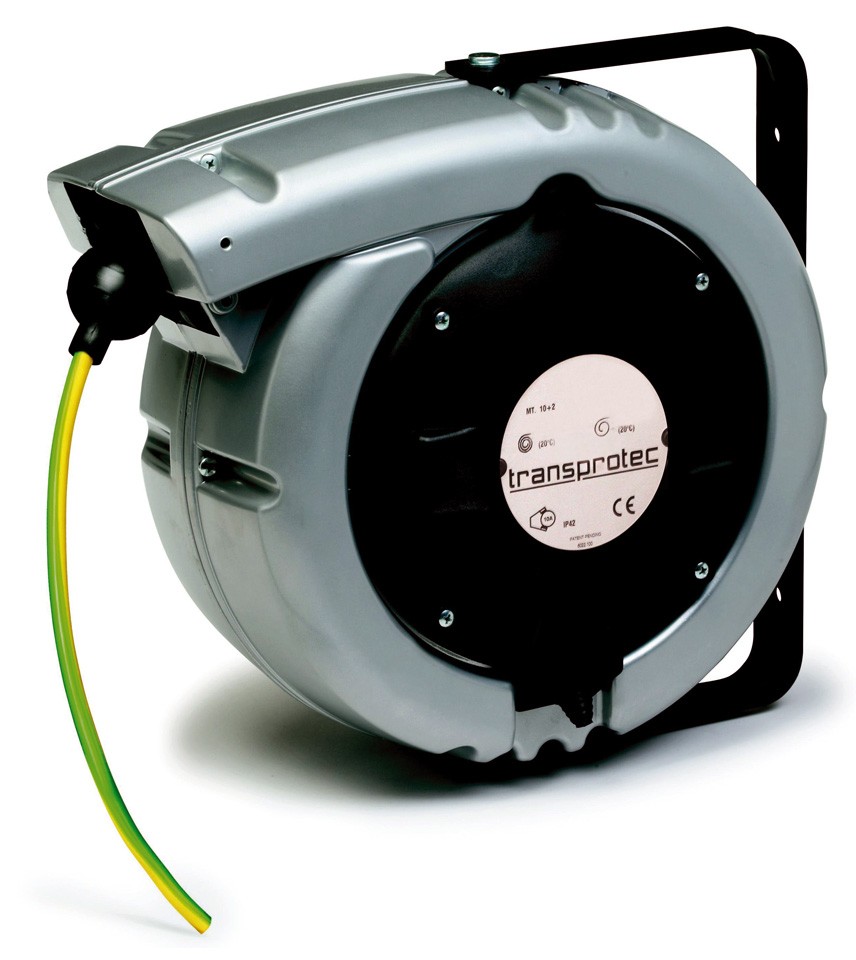

Leitungsaufroller 11660 (IP 42)
Leitungsaufroller 11660 (IP 42)

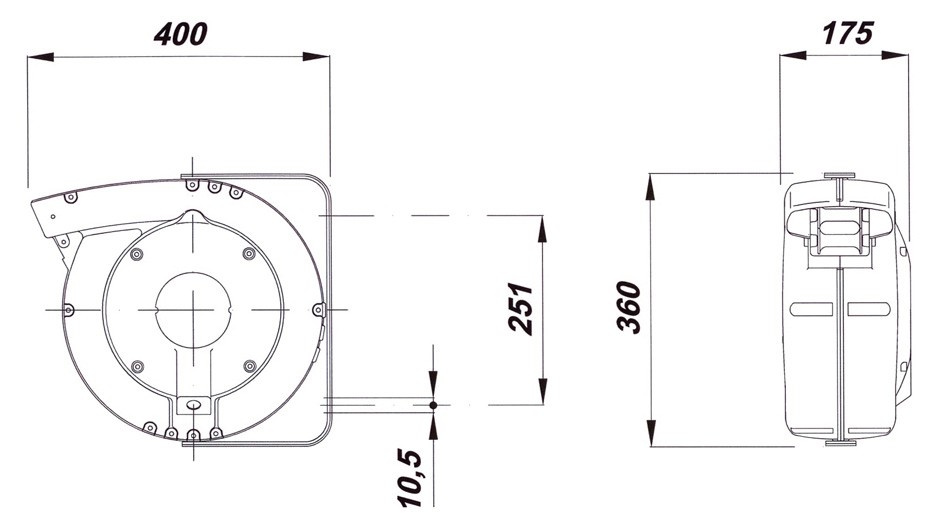

Zeichnung: Leitungsaufroller 11660 (IP 42)
Zeichnung: Leitungsaufroller 11660 (IP 42)

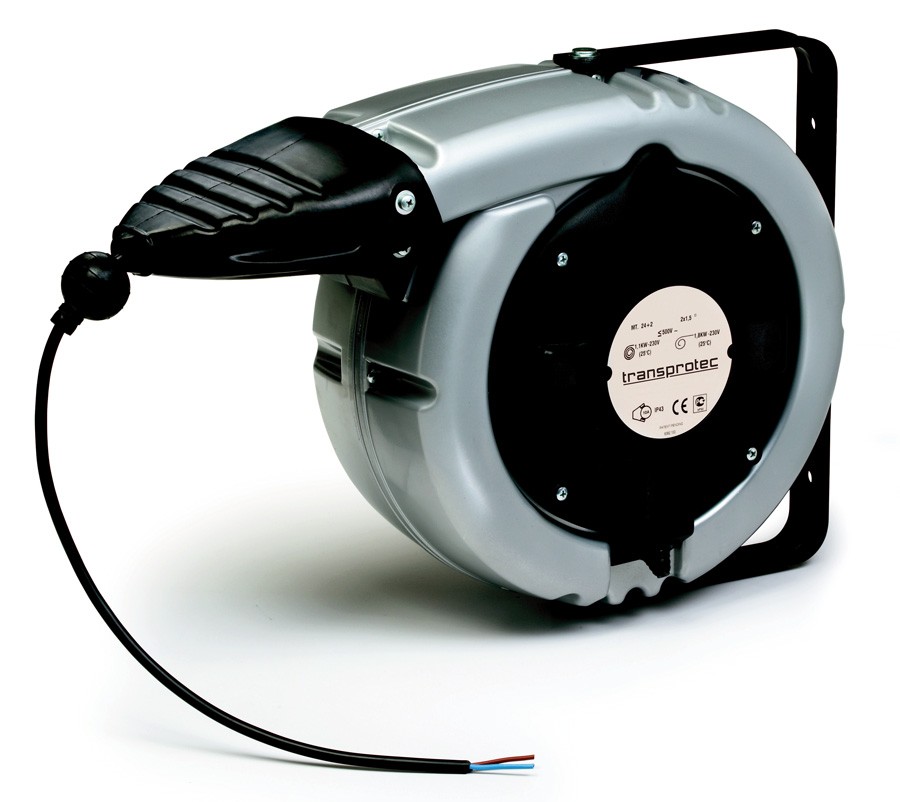

Leitungsaufroller 11661 (IP 43)
Leitungsaufroller 11661 (IP 43)

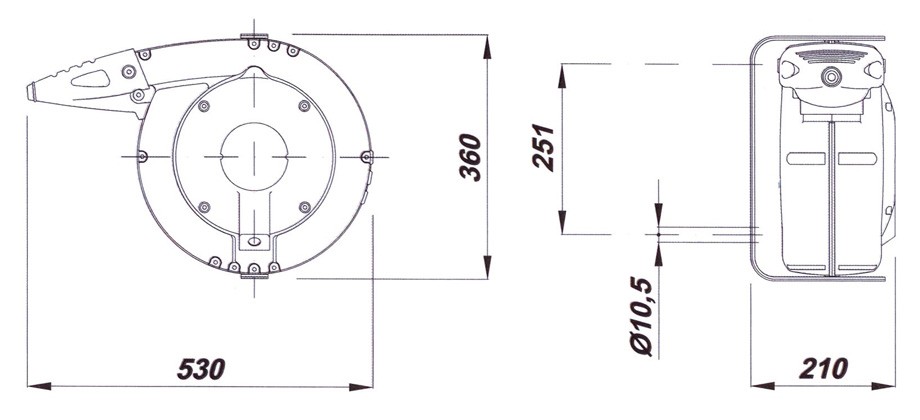

Zeichnung: Leitungsaufroller 11661 (IP 43)
Zeichnung: Leitungsaufroller 11661 (IP 43)
Technische Eigenschaften:
  • Aluminiumgehäuse
  • Kabelführungsöffnung mit Rollen
  • Kabelrücklaufsperre mit Zahnarretierung, alle 50 cm, leicht ausschaltbar, falls das Kabel kontinuierlich einer Zugkraft unterliegen soll
  • Leitungsaufroller dieser Baureihe werden mit abgeschalteter Voreinstellung der Kabelrücklauf-sperre ausgeliefert. Die Rücklaufsperre ist leicht aktivierbar.
  • Doppelerdungskontakte
  • Schleifringkörper besteht aus Messingringen und Stromabnehmern
  • Isolierspannung des Schleifringkörpers: 2,5 kV
  • Schutzart: IP 42
  • Umgebungstemperatur: -5°C bis +40°C
  • Lieferumfang ohne Anschlussleitung an der Zuführseite
  • Leitung: H05 VV-F nach CEI 20-35 Normen oder Gummischlauchleitung H07 RN-F
  • Einpolige Leitungen: Gelb / Grün, H05 V-F

Aufhängung:
  • Wand- und Deckenbefestigung, schwenkbar

Artikel-Nummer:

Eigenschaften zu den einzelnen Artikeln
entnehmen Sie bitte den Tabellen unten.

Mundstück:

Artikel - Nr. Wickellänge (m) Aderzahl/ Querschnitt (mm²) V Leitung... mehr


Artikel - Nr.Wickellänge
(m)
Aderzahl/ Querschnitt
(mm²)
VLeitung aufgerollt
(W)
Leitung abgerollt
(W)
Gewicht
(kg)
Ohne
Mundstück
Mit
Mundstück
11660(..61)-01x2,5 28,0 1x2,5   / / 14,0
11660(..61)-01x6,0 24,0 1x6 / / 14,0
11660(..61)-01x16,0 15,0 1x16 / / 14,0
11660(..61)-02x1,0 27,0 2x1 2
3
0
600 1000 14,0
11660(..61)-02x1,0 18,0 2x1 1000 1700 14,0
11660(..61)-02x1,0 24,0 2x1 1000 1700 14,0
11660(..61)-02x1,5 24,0 2x1,5 1100 1800 14,0
11660(..61)-02x2,5 21,0 2x2,5 1800 2500 14,0
11660(..61)-03x1,0 24,0 3x1 1000 1700 14,0
11660(..61)-03x1,5 24,0 3x1,5 1100 1800 14,0
11660(..61)-03x1,5RNF 20,0 3x1,5 1100 1800 14,0
11660(..61)-03x2,5 15,0 3x2,5 2000 3000 14,0
11660(..61)-03x2,5RNF 12,0 3x2,5 2000 3000 14,0
11660(..61)-04x1,0 24,0 4x1 4
0
0
800 1400 14,0
11660(..61)-04x1,5 21,0 4x1,5 1100 1800 14,0
11660(..61)-04x1,5RNF 16,0 4x1,5 1100 1800 14,0
11660(..61)-04x2,5 15,0 4x2,5 2000 3000 14,0
11660(..61)-04x2,5RNF 10,0 4x2,5 2000 3000 14,0
11660(..61)-04x4,0 8,0 4x4 3000 4000 14,0
11660(..61)-05x1,0 16,0 5x1 800 1400 14,0
11660(..61)-05x1,5 15,0 5x1,5 1500 2200 14,0
11660(..61)-05x2,5 10,0 5x2,5 2000 3000 14,0
11660(..61)-05x2,5RNF 8,0 5x2,5 2000 3000 14,0
11660(..61)-07x1,0 16,0 7x1   3A 14,0
11660(..61)-07x1,5 9,0 7x1,5 4,5A 14,0
11660(..61)-08x1,0 11,0 8x1 3A 14,0
11660(..61)-08x1,5 8,0 8x1,5 4,5A 14,0
11660(..61)-08x2,5 6,0 8x2,5 7,5A 14,0
11660(..61)-10x1,0 8,0 10x1 3A 14,0
11660(..61)-10x1,5 6,0 10x1,5 4,5A 14,0
11660(..61)-12x1,0* 10,0 12x1 3A 14,0
11660(..61)-12x1,5* 6,0 12x1,5 4,5A 14,0
11660(..61)-16x1,0* 6,0 16x1 3A 14,0

* Bei diesen Modellen müssen zu den Abmessungen der Trommelachse (Breite) 75 mm hinzugerechnet werden.

11661
Schutzart IP 43 mit zusätzlichem Mundstück für verbesserte Kabelführung und höhere Schutzar

Technische Zeichnung Leitungsaufroller 11660

Leitungsaufroller 11690

Technische Zeichnung Leitungsaufroller 11661

Leitungsaufroller 11690
