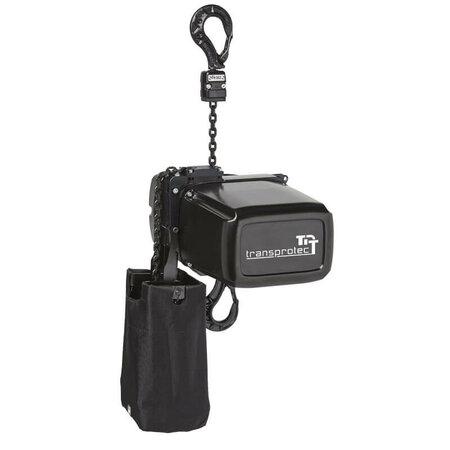

Elektrokettenzug für die Bühnentechnik BGV-D8 Plus

Traglast: 125 kg - 2.500 kg

E-Kettenzüge in der Ausführung BGV-D8 Plus können als stationäre Kettenzüge oder Kletterzüge für 230 V, 400 V oder auch 480 V geliefert werden. Unter BGV-D8 Plus Kettenzügen ist der Aufenthalt von Personen zulässig, sofern die Last sich im Stillstand befindet. So finden die Geräte Ihren Einsatz in erster Linie in szenischen Betrieben wie bspw. Film- und Theaterproduktionen, bei Messeausrüstern oder auch in Einkaufszentren und Kirchen. Die E-Kettenzüge dieser Norm verfügen im Gegensatz zu den Zügen der Norm BGV D8 über eine zweite Bremse.

Technische Eigenschaften:

Traglast: 125 kg bis 2000 kg (1-strängig)
Standardspannungen: 3 x 400 V / 50 Hz, 3 x 230 V / 50 Hz,
3 x 480 V / 50 Hz
Klemmbrett für Direktsteuerung
1 oder 2 Geschwindigkeiten
Ösenaufhängung
Stationär- oder als Kletterzug
Schutzart IP 65
Isolationsklasse F (Motor)
Zwei unabhängige DC-Federdruckbremsen
Rutschkupplung nicht im Kraftfluss
Kettenführungsplatte als Zusatzkettenführung
Hebebänder respektive Hebegriffe

Wir bieten Wiederkehrende Prüfungen (UVV) für Ihren elektrischen Kettenzug.

Auf Wunsch erstellen wir Ihnen einen individuellen Elektrokettenzug.
Verwenden Sie, für eine individuelle Hubhöhe und Steuerkabelverlängerung, die Kommentarfunktion bei der Preisanfrage. Gerne beraten wir Sie telefonisch unter 04102 7789-600

Hier unverbindlich Anfragen!

DC-Federdruckbremse

Die Last wird dank der Federdruckbremse mit minimalem Nachlauf sicher abgebremst. Das Bremssystem ist wartungsfreundlich und überzeugt durch Zuverlässigkeit.

Kettenspeicher

Die schwenkbare Aufhängung des Kettenspeichers ermöglicht einen schnellen Wechsel zwischen Stationär- und Kletterzug ohne Umbauaufwand.

Sicherheitslasthaken

Mit dem Sicherheitslasthaken sorgen Sie für noch mehr Sicherheit. Der Haken verhindert, dass sich die Last unbeabsichtigt lösen kann.

Produktdatenblatt anzeigen

Elektrokettenzug LPM-Entertainment Varianten D8 und D8+

Elektrokettenzug für Theater, Bühnentechnik und Mehrzweckhallen wie Messe- oder Sportcenter.

mit einer Geschwindigkeitsstufe
250 kg max. Traglast bei D8+
- D8 Plus Motor nach EN14492-2, SQP2:2024, EN17206, DIN56950-5 (D8+)
  Kettensicherheit min. 8:1 statisch
bis zu 400 kg Traglast bei D8
- D8 Motor nach EN14492-2, SQP2:2024, DIN56950-5 (D8)
  Kettensicherheit min. 5:1 statisch

Elektrokettenzug LPM-Entertainment Varianten

Mit 400 V Motor (3 x 400V bei 50 Hz oder 60 Hz)

Motorleistung: 0,25 kW, 1,8 A
65 dBA
Anschlusssicherung: 6 A

Typ	Tragfähigkeit (kg)	Kettensicherheit statisch	Kette (mm)	ISO	Hub- geschw. 50 Hz (m/min)	Hub- geschw. 60 Hz (m/min)	Gewicht ohne Kette (kg)	Gewicht Kette je Meter (kg)
LPM250/1NL.D8(+)	250	8 : 1	3,75 x 10,75	M5	4	4,8	12	0,34
LPM250/1NL.D8	400	5 : 1 (nur bei D8)	3,75 x 10,75	M5	4	4,8	12	0,34
LPM250/1SL.D8(+)	125	16 : 1	3,75 x 10,75	M5	8	9,6	12	0,34

Mit 230 V Motor (1 x 230V bei 50 Hz oder 60 Hz)

Motorleistung: 0,25 kW, 3,2 A
1Ph: nur mit Steuerung 110 V oder 230 V, ohne Transformer
76 dBA
Anschlusssicherung 10 A

Typ	Tragfähigkeit (kg)	Kettensicherheit statisch	Kette (mm)	ISO	Hub- geschw. 50 Hz (m/min)	Hub- geschw. 60 Hz (m/min)	Gewicht ohne Kette (kg)	Gewicht Kette je Meter (kg)
LPM250/1NL-1PH.D8(+)	250	8 : 1	3,75 x 10,75	M5	4	4,8	12	0,34
LPM250/1N-1PH.D8(+)	125	16 : 1	3,75 x 10,75	M5	8	9,6	12	0,34

Mit 400 V Motor (3 x 400V bei 50 Hz oder 60 Hz)

Motorleistung: 0,25 kW, 1,8 A
Anschlusssicherung 6 A
65 dBA

Typ	LPM250/1NL.D8(+)	LPM250/1NL.D8	LPM250/1SL.D8(+)
Tragfähigkeit (kg)	250	400	125
Kettensicherheit statisch	8 : 1	5 : 1 (nur bei D8)	16 : 1
Kette (mm)	3,75 x 10,75	3,75 x 10,75	3,75 x 10,75
ISO	M5	M5	M5
Hubgeschw. 50 Hz (m/min)	4	4	8
Hubgeschw. 60 Hz (m/min)	4,8	4,8	9,6
Gewicht ohne Kette (kg)	12	12	12
Gewicht Kette je Meter (kg)	0,34	0,34	0,34

Mit 230 V Motor (1 x 230V bei 50 Hz oder 60 Hz)

Motorleistung: 0,25 kW, 3,2 A
Anschlusssicherung 10 A
1Ph: nur mit Steuerung 110 V oder 230 V, ohne Transformer
76 dBA

Typ	LPM250/1NL-1PH.D8(+)	LPM250/1N-1PH.D8(+)
Tragfähigkeit (kg)	250	125
Kettensicherheit statisch	8 : 1	16 : 1
Kette (mm)	3,75 x 10,75	3,75 x 10,75
ISO	M5	M5
Hubgeschw. 50 Hz (m/min)	4	8
Hubgeschw. 60 Hz (m/min)	4,8	9,6
Gewicht ohne Kette (kg)	12	12
Gewicht Kette je Meter (kg)	0,34	0,34

Elektrokettenzug LP-Entertainment Varianten: D8, D8+ und C1

Elektrokettenzug für Theater, Bühnentechnik und Mehrzweckhallen wie Messe- oder Sportcenter.

mit einer Geschwindigkeitsstufe und mit 2 Geschwindigkeitsstufen verfügbar
LP500 und LP1000 auch mit 230V-Motor möglich (nur D8 und D8+)
2.000 kg max. Traglast bei C1
- C1 Motor nach EN14492-2, SQP2:2024, EN17206, DIN56950-5 (C1)
  Kettensicherheit min. 10:1 statisch
2.500 kg max. Traglast bei D8+
- D8 Plus Motor nach EN14492-2, SQP2:2024, EN17206, DIN56950-5 (D8+)
  Kettensicherheit min. 8:1 statisch
bis zu 6.300 kg Traglast bei D8
- D8 Motor nach EN14492-2, SQP2:2024, DIN56950-5 (D8)
  Kettensicherheit min. 5:1 statisch

Elektrokettenzug LP-Entertainment Varianten

Mit 400 V Motor (3 x 400V bei 50 Hz oder 60 Hz)

Typ	LP500	LP1000	LP1600	LP2500
max. Tragfähigkeit D8+ (8:1)	500 kg	1000 kg	1600 kg (1-Strang) 3200 kg (2-Strang)	2500 kg (1-Strang)
Motorleistung	0,72 - 0,18 kW	2,3 - 0,68 kW	3,7 - 0,93 kW	3,7 - 0,93 kW
Stromaufnahme bei Vollast	2,8 - 1,7 A	5,7 - 3,6 A	9,5 - 6,1 A	9,5 - 6,1 A
Anschlusssicherung	6 A	10 A	16 A	16 A
Schalldruckpegel	60 dBA	75 dBA	75 dBA	75 dBA

Mit 230 V Motor (1 x 230V bei 50 Hz oder 60 Hz)

Typ	LP500	LP1000	LP1600	LP2500
max. Tragfähigkeit D8+ (8:1)	500 kg	1000 kg	--	--
Motorleistung	0,55 kW	1,5 kW	--	--
Stromaufnahme bei Vollast	5,9 A	6 A	--	--
Anschlusssicherung	10 A	10 A	--	--
Schalldruckpegel	76 dBA	75 dBA	--	--
