Ölfreie Druckluftkettenzüge 500 kg bis 15 t
für sensible Produktionsbereiche wie Lebensmittel-, Pharma- und Chemieindustrie

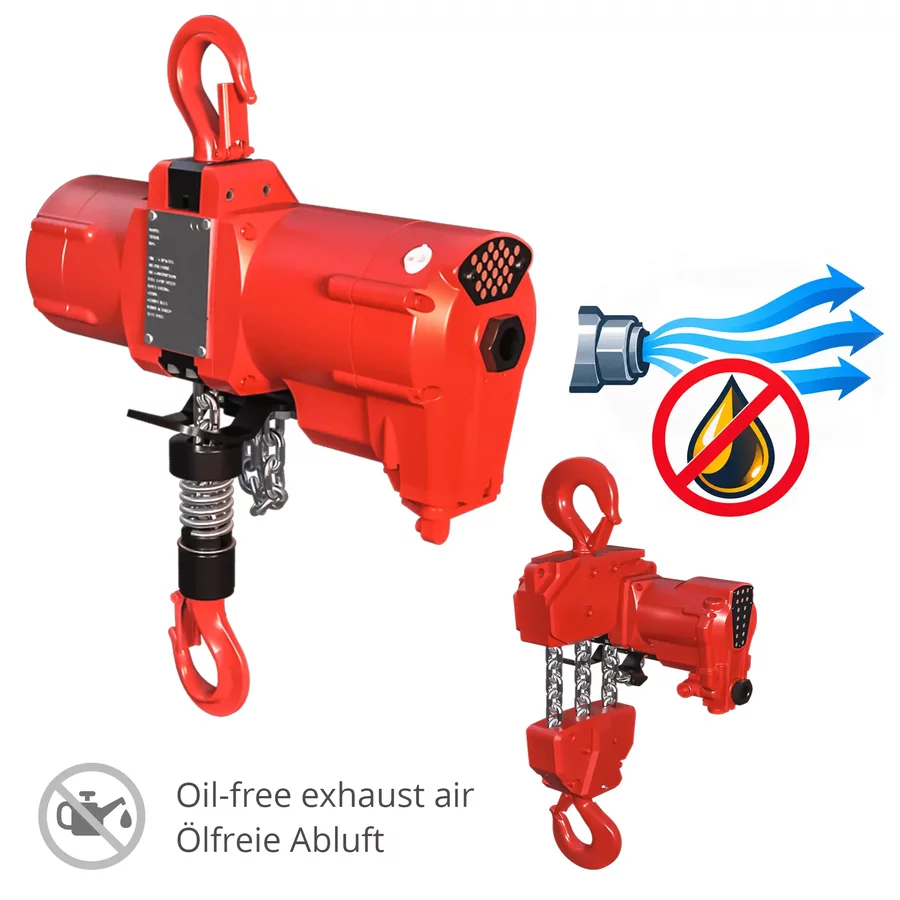

Ein Ölfreier Druckluftkettenzug eignen sich für industrielle Hebeanwendungen, bei denen ölhaltige Abluft vermieden werden muss. Anders als bei konventionellen Druckluftkettenzügen benötigt der Luftmotor der LF-Serie (Lubrication Free) keine zusätzliche Schmierung über die Druckluft. Dadurch wird während des Betriebs kein Schmieröl mit der Abluft an die Umgebung abgegeben.
Die ölfreien Druckluftkettenzüge sind mit Tragfähigkeiten von 500 kg bis 15.000 kg erhältlich und verbinden einen sauberen Betrieb mit den typischen Vorteilen pneumatischer Hebezeuge: robuste Konstruktion, präzise Laststeuerung und Eignung für anspruchsvolle industrielle Einsatzbedingungen.
Vorteile ölfreier Druckluftkettenzüge
- Schmierungsfreier Luftmotor – keine Ölzugabe über die Druckluft erforderlich
- Keine Abgabe von Schmieröl über die Abluft
- Ideal für sensible und saubere Produktionsbereiche
- Präzise und kontrollierte Positionierung der Last
- Ruckfreies Heben und Senken
Sehr niedriger Geräuschpegel
Technische Eigenschaften
- Sehr hohe Hub- und Senkgeschwindigkeiten
- Tragfähigkeiten von 0,5 t bis 6 t
- ATEX Zone 2 serienmäßig
- ATEX Zone 1 optional
- Geschwindigkeit sehr genau stufenlos regelbar
- Präzise und kontrollierte Positionierung der Last
- Ruckfreies Heben und Senken
- Niedriger Geräuschpegel
- Kompakte Bauweise mit geringem Eigengewicht
- Mechanischer Endanschlag zur Hubbegrenzung
- Wahlweise Seilsteuerung (C) oder Drucktastensteuerung (PE)
- Hochwertige RUD-Lastkette nach EN 818-7
- Einfach montierbarer Abluftschlauch zur gezielten Abluftführung
- Verschiedene Haken- und Aufhängungsvarianten erhältlich
- Kettenspeicher optional lieferbar
- Optional mit C5-Marine-Beschichtung für korrosive Umgebungen
- Komponenten zur Druckluftversorgung optional erhältlich
| Typ | TCS-500LF C/PE | TCS-980LF C2/P2E | TMH-3000LF C/PE | TMH-6000LF C2/P2E | TMH-9000LF C3 | TMH-12000LF C4 | TMH-12000LF C5 |
|---|---|---|---|---|---|---|---|
| Tragfähigkeit | 500 kg | 980 kg | 3 t | 6 t | 9 t | 12 t | 15 t |
| Hubgeschwindigkeit bei Volllast (m/min) | 13 | 6,5 | 3,1 | 1,6 | 1,0 | 0,8 | 0,6 |
| Hubgeschwindigkeit ohne Last (m/min) | 24 | 12 | 6,4 | 3,2 | 2,1 | 1,6 | 1,3 |
| Senkgeschwindigkeit bei Volllast (m/min) | 24 | 12 | 2,8 | 2,8 | 1,9 | 1,4 | 1,1 |
| Anzahl Kettenstränge | 1 | 2 | 1 | 2 | 3 | 4 | 5 |
| Luftverbrauch beim Heben (l/s) | 26 | 26 | 56 | 56 | 51 | 51 | 51 |
| Luftverbrauch beim Senken (l/s) | 30 | 30 | 68 | 68 | 61 | 61 | 61 |
| Luftanschluss | 1/2" BSPT | 1/2" BSPT | 1" BSPT | 1" BSPT | 1" BSPT | 1" BSPT | 1" BSPT |
| Arbeitsdruck (MPa) | 0,4 - 0,63 | 0,4 - 0,63 | 0,4 - 0,63 | 0,4 - 0,63 | 0,4 - 0,63 | 0,4 - 0,63 | 0,4 - 0,63 |
| Luftanschluss Abluft | 3/4" | 3/4" | 1" | 1" | 1" | 1" | 1" |
| Min. Schlauchdurchmesser (mm) | 13 (1/2") | 13 (1/2") | 19 (3/4") | 19 (3/4") | 19 (3/4") | 19 (3/4") | 19 (3/4") |
| Gewicht mit 3 m Hub (kg) | 19 | 24 | 99 | 124 | 170 kg | 210 | 280 |
| Kettenabmessung (mm) | 6,3 x 19,1 | 6,3 x 19,1 | 13 x 36 | 13 x 36 | 13 x 36 | 13 x 36 | 13 x 36 |
| Kettengewicht per m Hub (kg/m) | 0,8 | 1,6 | 3,8 | 7,6 | 11,4 | 15,2 | 19 |
Abmessungen Druckluftkettenzug TCS
A | B | C | D | E | F | G | HØ | I | J | X | Z | |
TCS- | (mm) | |||||||||||
| 500 | 415 | 255 | 103 | 68 | 205 | 163 | 15 | 35 | 22 | 22 | 40 | 210 |
| 980 | 510 | 205 | 123 | 37 | 163 | 205 | 30 | 40 | 29 | 25 | 40 | 225 |
