Flachhubwerke

Drucklufthebezeuge für Niedrigräume und beengte Bedingungen - 0,5 bis 20 t Tragfähigkeit

Der neue TMH-Druckluftkettenzug hat die größte Hubgeschwindigkeit mit kleinster Einbauhöhe auf dem Markt. Mit dem TMH bekommen Sie ein langlebiges Hebezeug, was die Kontinuität Ihrer Arbeit garantiert. Dieser Druckluftkettenzug ist mit einer Befestigungsöse am Gehäuse für eine einfache Montage und zwecks Befestigung des Hebezeugs zur zusätzlichen Sicherheit (während der Arbeiten) entworfen.

Technische Eigenschaften:

Sehr genaue stufenlose Geschwindigkeitsregelung
Optimale Lastkontrolle
Genaue Positionierung der Last
Schallgedämpft
Mit Überlastsicherung ohne Bauhöhenverlust
Luftdruck 4 - 6,3 bar

Der TMH ist mit Seilsteuerung (C) und Druckttensteuerung (P) mit NOT-AUS lieferbar.

Hier unverbindlich Anfragen!

Optional:

Ex-geschützte Ausführung mit bronzierten Laufrädern sowie Bronze beschichtetem Lasthaken
Zahnstangenantrieb
Marine Lackierung
Kurventaugliche Drucklufthebezüge
Laufkatzen mit Balkenbremse

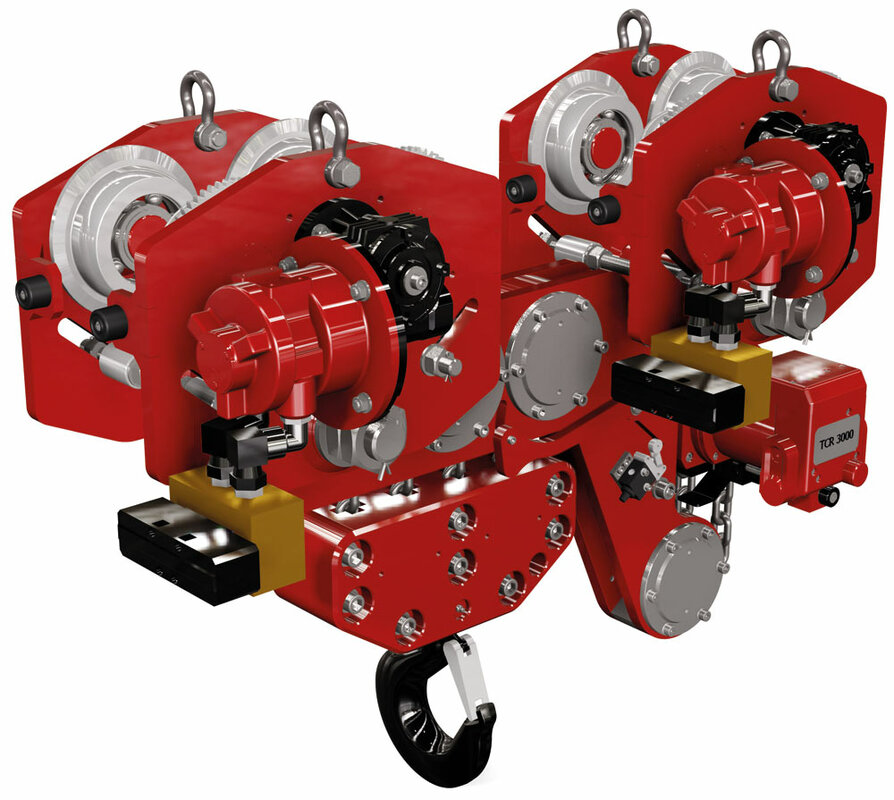

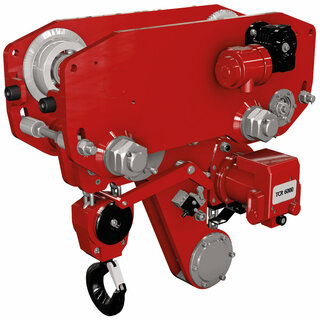

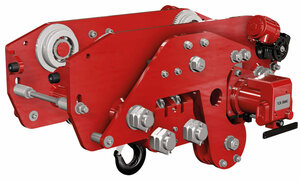

Flachhubwerke 0,5 t bis 12 t

Typ TCR-	500-LHR	1000/2-LHR	1000- LHR	2000- LHR	3000- LHR	6000- LHR	12000-LHR
Tragfähigkeit (t)	0,5	1	1	2	3	6	12
Hubgeschwindigkeit bei Volllast (m/min)	10,5	5,3	6	3	2,8	1,4	0,6
Hubgeschwindigkeit ohne Last (m/min)	16	9,5	11,3	5,7	5,7	2,9	1,4
Senkgeschwindigkeit (m/min)	17,9	9	10,3	5,2	4,6	2,3	1,1
Fahrgeschwindigkeit (m/min)	9	9	9	9	6	6	8
Anzahl Kettenstränge	1	2	1	2	1	2	4
Kettengröße (mm)	6,3 x 19,1	6,3 x 19,1	7,1 x 21	7,1 x 21	11,2 x 34	11,2 x 34	11,2 x 34
Luftverbrauch des Hebezeuges (l/sec)	25	25	25	25	33	33	33
Luftverbrauch der Laufkatze (l/sec)	25	25	25	25	25	25	50
Luftanschluss	1/2“	1/2“	1/2“	1/2“	3/4“	3/4“	1“
Gewicht bei Standardhub (kg)	85	90	90	105	295	310	400
Gewicht je Meter Mehrhub (kg/m)	0,8	1,6	1,1	2,2	2,7	5,4	10,8
Minimales Flanschmaß (mm)	60	60	60	60	110	110	110
Maximales Flanschmaß (mm)	300	300	300	300	300	300	300

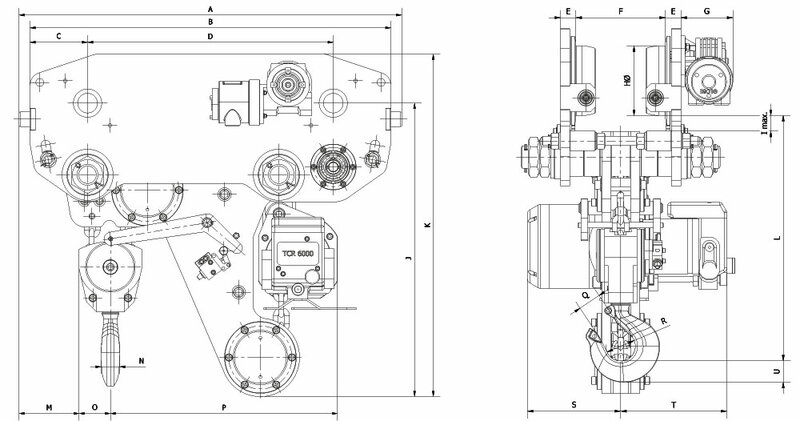

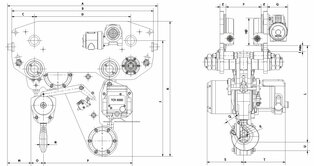

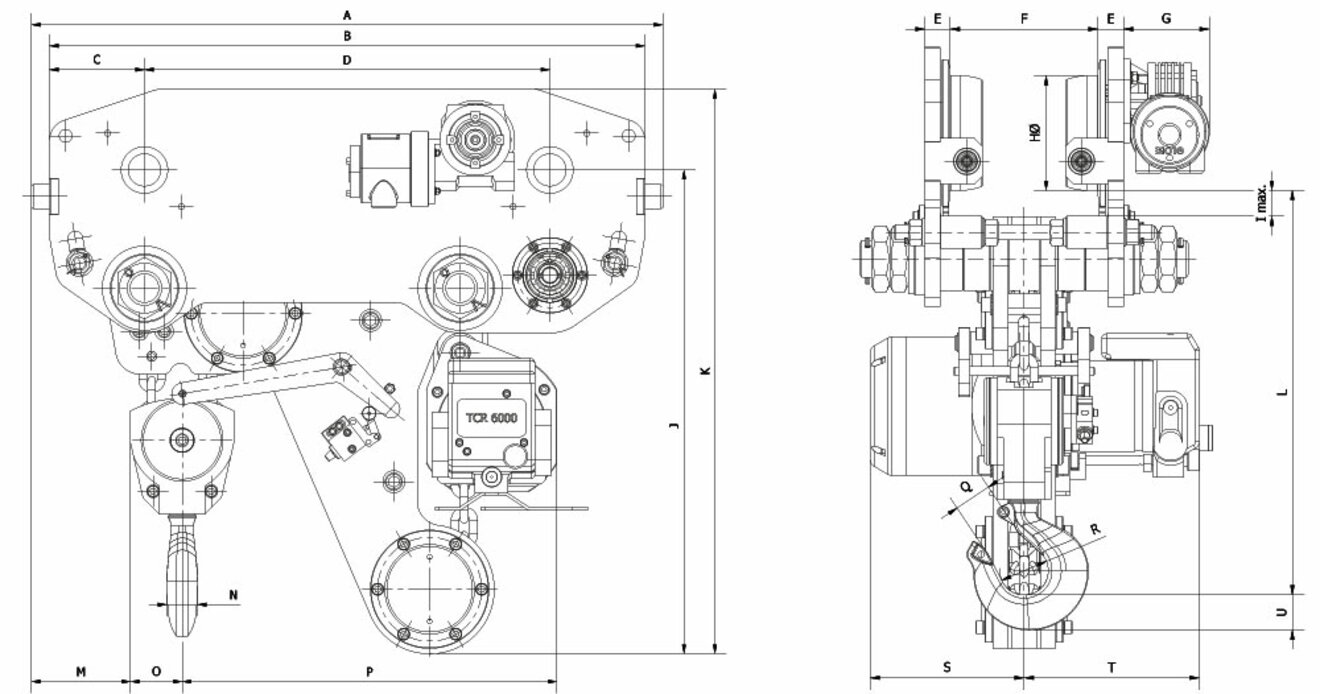

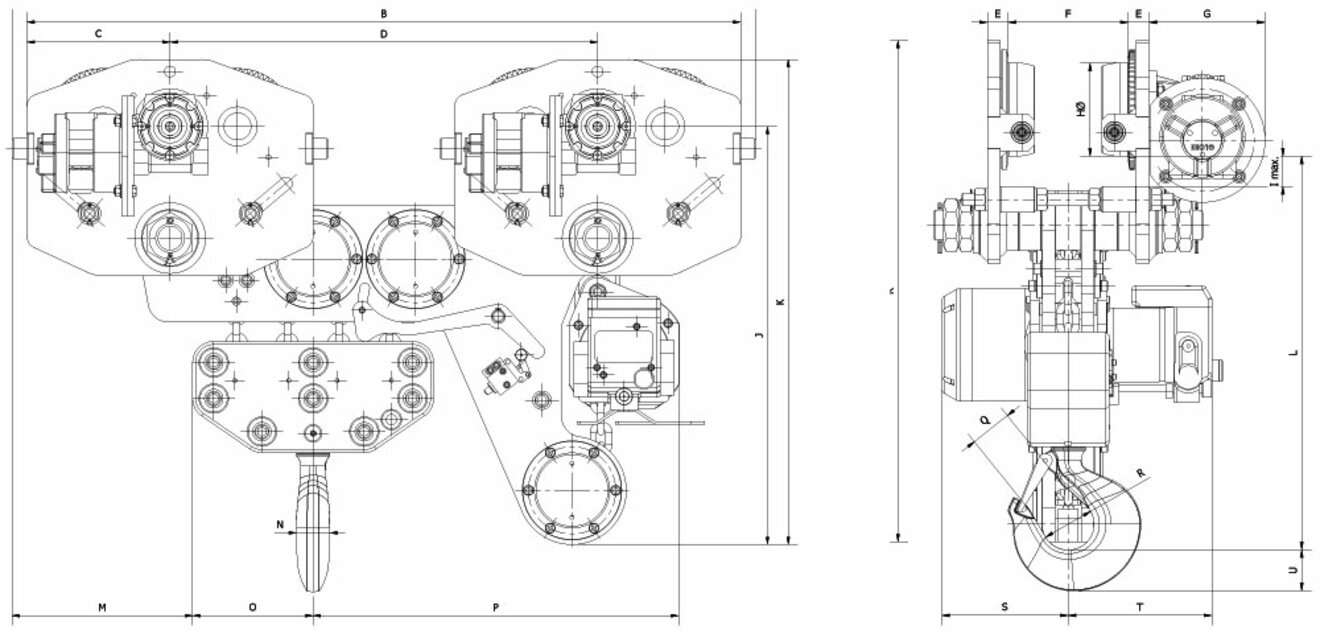

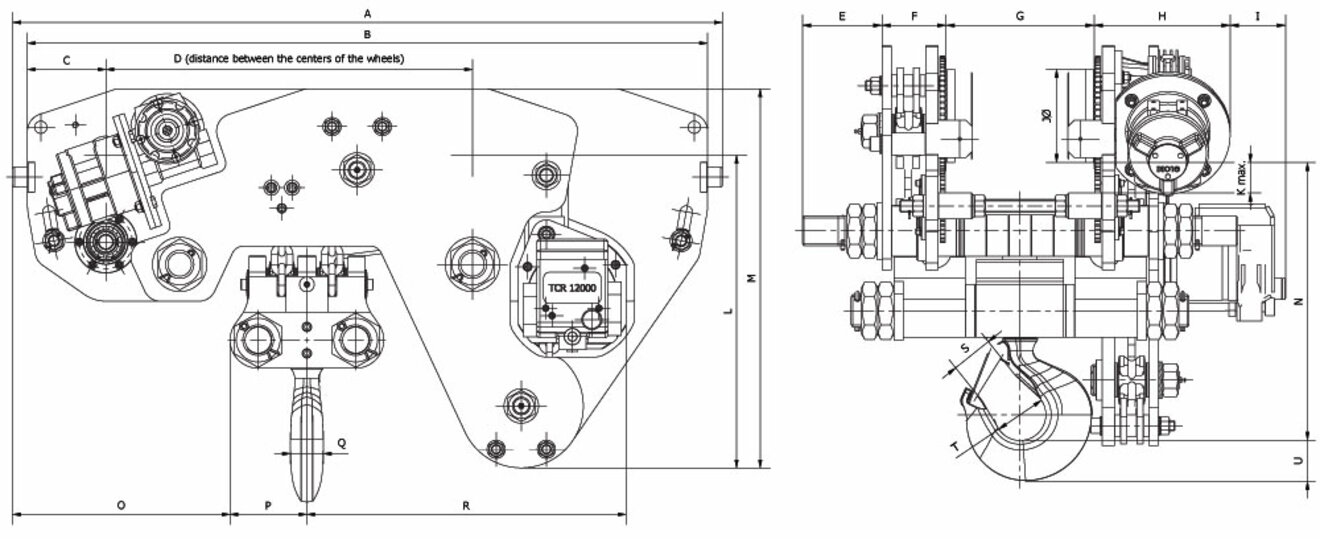

Abmessungen	A	B	C	D	E	F	G	HØ	I	J	K
	mm
TCR-500-LHR	570	520	115	340	21	TBC	135	70	30	480	590
TCR-1000/2-LHR	570	520	115	340	21	TBC	135	70	30	480	590
TCR-1000-LHR	570	520	115	340	21	TBC	135	70	30	480	590
TCR-2000-LHR	570	520	115	340	21	TBC	135	70	30	480	590
TCR-3000-LHR	880	830	132,5	565	33	TBC	115	150	35	675	790
TCR-6000-LHR	880	830	132,5	565	33	TBC	115	150	35	675	790
TCR-12000-LHR	1050	1000	132,5	735	33	TBC	185	150	50	695	810

Abmessungen	L	M	N	O	P	Q	RØ	S	T	U
	mm
TCR-500-LHR	340	180	25	20	295	30	40	186	156	30
TCR-1000/2-LHR	375	135	25	42	320	30	40	186	156	30
TCR-1000-LHR	340	180	25	20	296	29	40	177	157	30
TCR-2000-LHR	390	125	30	53	320	28	40	175	160	40
TCR-3000-LHR	400	215	37	38,5	480	37	50	202	230	47
TCR-6000-LHR	495	138	37	72	525	43	62	202	230	49
TCR-12000-LHR	600	95	52	200	605	58	84	202	230	67

Flachhubwerke 10 t bis 20 t

Typ	TNC-10/2-LHR	TCR-12/4-LHR	TNC-15/3-LHR	TNC-20/4-LHR
Tragfähigkeit (t)	10	12	15	20
Hubgeschwindigkeit bei Volllast (m/min)	1,3	0,6	1	0,75
Hubgeschwindigkeit ohne Last (m/min)	2,5	1,4	1,6	1,25
Senkgeschwindigkeit (m/min)	2,3	1,1	1,25	1,15
Fahrgeschwindigkeit (m/min)	9	9	8	6
Anzahl Kettenstränge	2	4	3	4
Kettengröße (mm)	16 x 45	11,2 x34	16 x 45	16 x 45
Luftverbrauch des Hebezeuges (l/sec)	90	33	90	90
Luftverbrauch der Laufkatze(l/sec)	50	50	100	100
Luftanschluss	1“	1“	1“	1“
Gewicht bei Standardhub (kg)	550	435	700	890
Gewicht je Meter Mehrhub (kg/m)	11,4	10,8	17,1	22,8
Minimales Flanschmaß (mm)	110	110	175	175
Maximales Flanschmaß (mm)	300	300	300	300

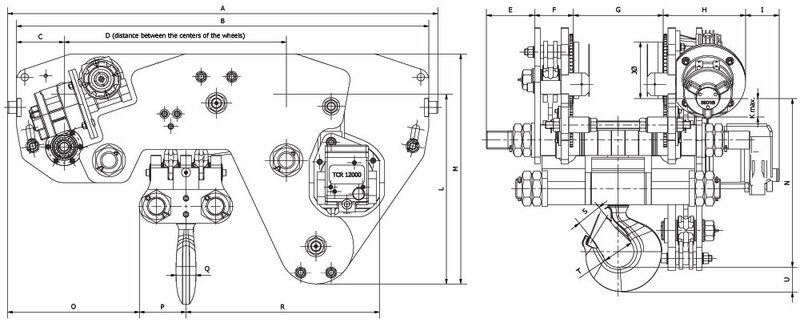

TCR-	A	B	C	D	E	F	G	HØ	I	J	K
	mm
TCR-6000-ULHR	1115	1065	132,5	535	128	103	TBC	150	160	150	50
TCR-12000-ULHR	1200	1150	132,5	620	128	103	TBC	220	90	150	50
TNC-20000-ULHR	1620	1570	200	890	185	158	TBC	265	145	225	50
