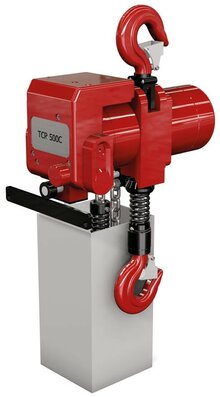

Druckluftkettenzug TCR

Bis 2 t Tragfähigkeit

Der Druckluftkettenzug TCR erreicht bei 6 bar Fließdruck seine angegebenen Leistungsparameter. Bereits bei 5 bar hebt der TCR die angegebenen Nennlasten, wobei die Geschwindigkeiten bei ca. 85% liegen. Die Geschwindigkeiten der Hebezüge der Baureihe TCR sind stufenlos regelbar und für den Dauereinsatz konzipiert.

Technische Eigenschaften:

Präzise Kettenführung mit Kettenabstreifer
Gesenkgeschmiedeter Traghaken aus Vergütungsstahl
Mit stabiler Hakenmaulsicherung
Lamellenmotor
Schalldämpfer
Steuerventil für präzise Geschwindigkeitsregelung
Gussgehäuse
Endschalter für obere und untere Hakenendstellung
Dreistufiges Planetengetriebe
Automatische Scheibenbremsen
NOT-AUS-Knopf, auch bei 4-fach-Tastensteuerung mit Katze nach EN 418

Hier unverbindlich Anfragen!

Der TCR ist mit Seilsteuerung (C) und Drucktastensteuerung (DP) mit NOT-AUS lieferbar.

Standardausführung

Hubhöhe: 3 m
Steuerlänge: 2 m
bis Ex-Zone 2 und 22, II B, T 4

Typ Druckluftkettenzug TCR	600250 C/PE	500 C/PE	1000 C2/P2E	1000 C/PE	2000 C2/P2E
Tragfähigkeit (t)	0,25	0,5	1	1	2
Hubgeschwindigkeit bei Volllast (m/min)	10,5	10,5	5,3	6	3
Senkgeschwindigkeit bei Volllast (m/min)	17,9	17,9	9	10,3	5,2
Hubgeschwindigkeit ohne Last (m/min)	20,5	20,5	9,5	11,3	5,7
Anzahl Kettenstränge	1	1	2	1	2
Luftverbrauch bei Volllast (l/sec)	25	25	25	25	25
Luftanschluss	1/2“ BSPT	1/2“ BSPT	1/2“ BSPT	1/2“ BSPT	1/2“ BSPT
Schlauch Ø (DIN 2999) (mm)	13	13	13	13	13
Gewicht bei Standardhub (kg)	31,1	31,1	35,2	34	40
Kettenabmessung (mm)	6,3 x 19,1	6,3 x 19,1	6,3 x 19,1	7,1 x 21	7,1 x 21
Kettengewicht (kg/m)	0,8	0,8	1,6	1,1	2,2

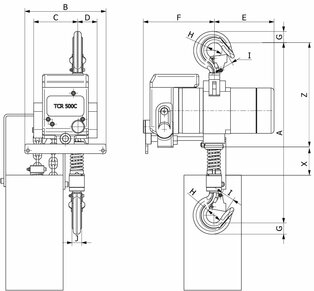

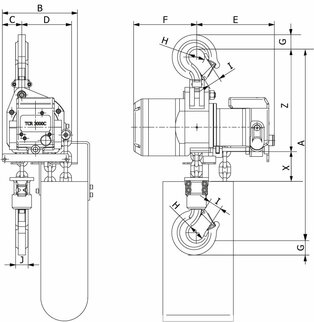

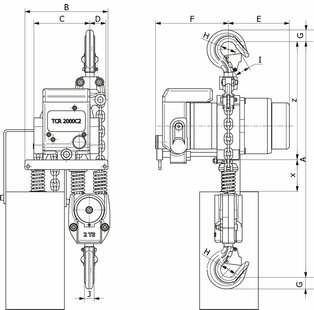

Abmessungen Druckluftkettenzug TCR

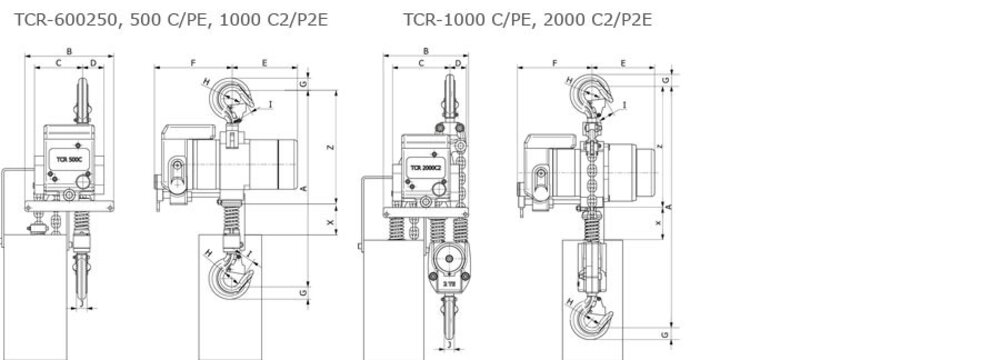

07-druckluftkettenzug-tcr-abmessungen_neu

	A	B	C	D	E	F	G	HØ	I	J	X	Z
TCR-	mm
600250	460	212	115	51	156	186	29	40	29	29	100	250
500 C/PE	460	212	115	51	156	186	29	40	29	29	100	250
1000 C2/P2E	519	212	139	27	156	186	29	40	29	25	100	250
1000 C/PE	485	212	116	40	156	186	29	40	29	25	100	250
2000 C2/P2E	580	212	143	50	156	186	37	45	29	30	100	280
