Auslegung von Krananlagen (speziell Laufbahnträger für Einschienenkatzbahnen)
Für die Auslegung der Laufbahnträger für Einschienenkatzbahnen bei Krananlagen in den folgenden Darstellungen wurde als Berechnungsgrundlage die DIN 4132 und DIN 15018 B2 H2 (vH = 10 m/min) einschließlich Unterflanschabbiegung herangezogen. Als Träger-Werkstoff wird St37 vorausgesetzt.
Durchbiegung f=< 1/500 der Stützweite
INP-Profile DIN 1025 Bl.1
| Abmessungen | |||||
|---|---|---|---|---|---|
| INP Nr. | H | B | S | T | Gewicht: kg/m |
| 80 | 80,0 | 42,0 | 3,9 | 5,9 | 6,0 |
| 100 | 100,0 | 50,0 | 4,5 | 6,8 | 8,3 |
| 120 | 120,0 | 58,0 | 5,1 | 7,7 | 11,1 |
| 140 | 140,0 | 66,0 | 5,7 | 8,6 | 14,3 |
| 160 | 160,0 | 74,0 | 6,3 | 9,5 | 17,9 |
| 180 | 180,0 | 82,0 | 6,9 | 10,4 | 21,9 |
| 200 | 200,0 | 90,0 | 7,5 | 11,3 | 26,2 |
| 220 | 220,0 | 98,0 | 8,1 | 12,2 | 31,1 |
| 240 | 240,0 | 106 | 8,7 | 13,1 | 36,2 |
| 260 | 260,0 | 113,0 | 9,4 | 14,1 | 41,9 |
| 280 | 280,0 | 119,0 | 10,1 | 15,2 | 48,0 |
| 300 | 300,0 | 125,0 | 10,8 | 16,2 | 54,2 |
| 320 | 320,0 | 131,0 | 11,5 | 17,3 | 61,0 |
| 340 | 340,0 | 137,0 | 12,2 | 18,3 | 68,0 |
| 360 | 360,0 | 143,0 | 13,0 | 19,5 | 76,1 |
| 380 | 380,0 | 149,0 | 13,7 | 20,5 | 84,0 |
| 400 | 400,0 | 155,0 | 14,4 | 21,6 | 92,4 |
| 450 | 450,0 | 170,0 | 16,2 | 24,3 | 115,0 |
| 500 | 500,0 | 185,0 | 18,0 | 27,0 | 141,0 |
| 550 | 550,0 | 200,0 | 19,0 | 30,0 | 166,0 |
| Profil | Tragfähigkeit in t | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 0,5 | 1,0 | 1,6 | 2,0 | 2,5 | 3,2 | 5,0 | 6,3 | 8,0 | 10,0 | |
| 80 | ||||||||||
| 100 | 2,2 | |||||||||
| 120 | 3,1 | 1,4 | ||||||||
| 140 | 4,1 | 2,4 | 1,0 | |||||||
| 160 | 5,1 | 3,7 | 1,8 | 1,0 | ||||||
| 180 | 6,3 | 4,6 | 2,8 | 1,8 | 1,1 | |||||
| 200 | 7,5 | 5,6 | 4,0 | 2,8 | 1,8 | 1,0 | ||||
| 220 | 8,7 | 6,6 | 5,2 | 4,0 | 2,8 | 1,7 | ||||
| 240 | 9,9 | 7,6 | 6,2 | 5,4 | 3,9 | 2,7 | ||||
| 260 | 11,1 | 8,7 | 7,2 | 6,5 | 5,2 | 3,6 | 1,2 | |||
| 280 | 12,3 | 9,8 | 8,0 | 7,4 | 6,7 | 4,8 | 2,0 | |||
| 300 | 13,4 | 10,9 | 9,1 | 8,3 | 7,5 | 5,9 | 2,9 | 1,7 | ||
| 320 | 14,5 | 12,0 | 10,1 | 9,3 | 8,4 | 7,3 | 3,9 | 2,4 | 1,2 | |
| 340 | 15,6 | 13,1 | 11,1 | 10,2 | 9,3 | 8,2 | 5,0 | 3,3 | 1,8 | |
| 360 | 16,6 | 14,2 | 12,2 | 11,3 | 10,3 | 9,2 | 6,3 | 4,3 | 2,7 | 1,4 |
| 380 | 15,2 | 13,2 | 12,3 | 11,3 | 10,2 | 7,5 | 5,4 | 3,5 | 2,0 | |
| 400 | 16,3 | 14,3 | 13,3 | 12,2 | 11,1 | 8,8 | 6,6 | 4,5 | 2,8 | |
| 450 | 16,8 | 15,8 | 14,7 | 13,5 | 11,3 | 9,7 | 7,2 | 5,0 | ||
| 500 | 17,1 | 15,9 | 13,5 | 12,2 | 10,2 | 7,6 | ||||
| 550 | 15,7 | 14,4 | 13,1 | 10,6 | ||||||

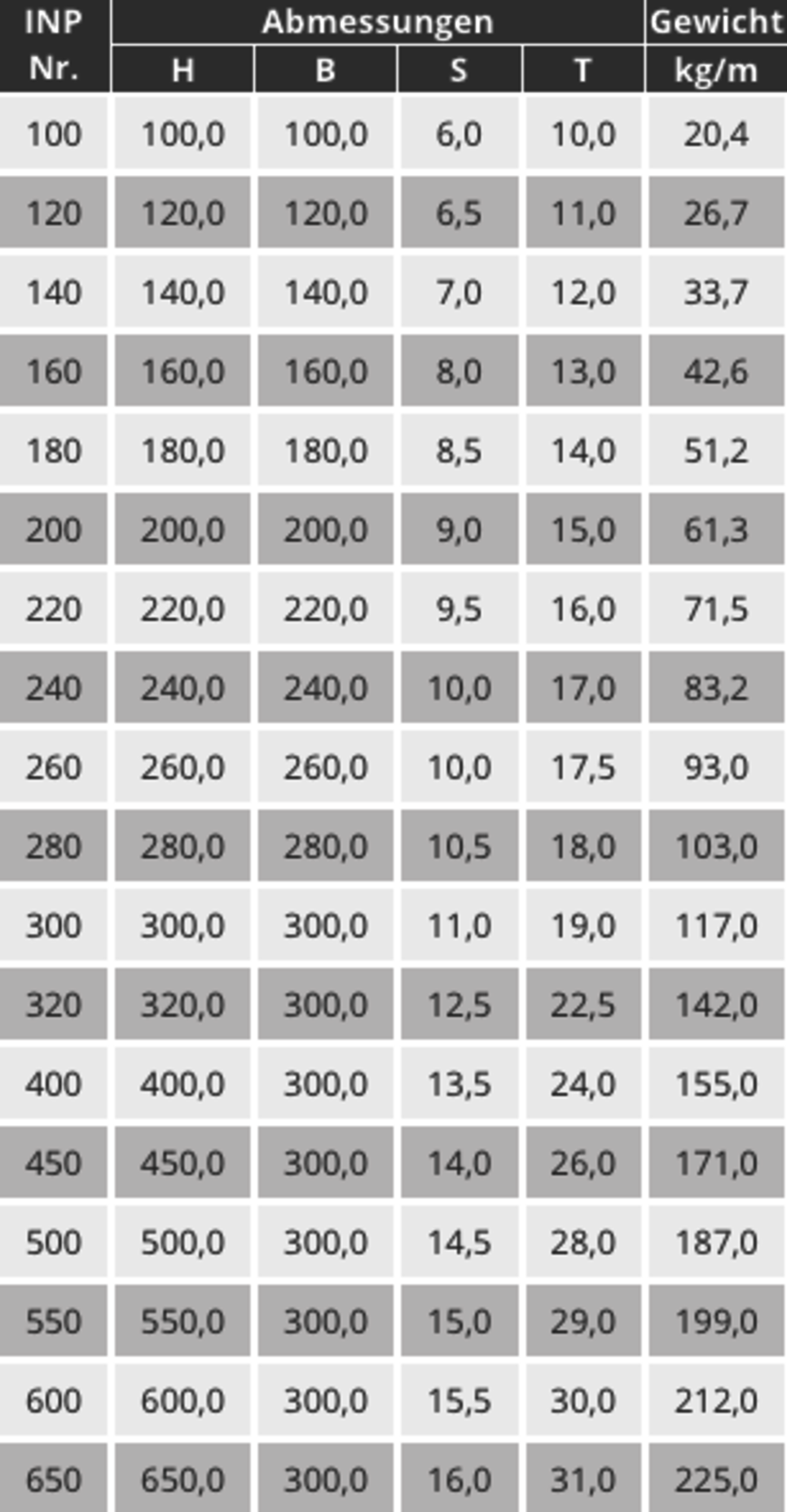

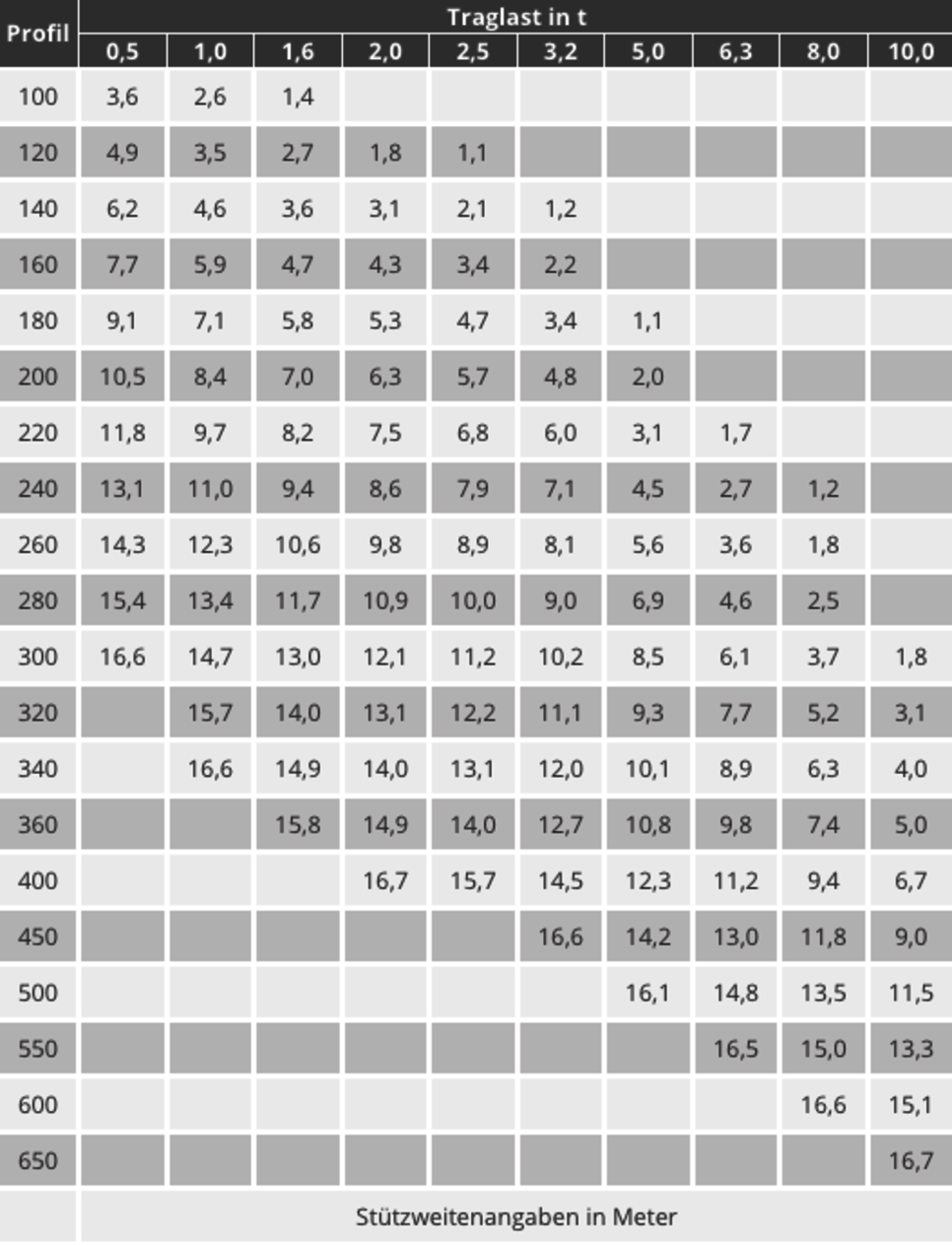

HEB-Profile DIN 1025 Bl.2

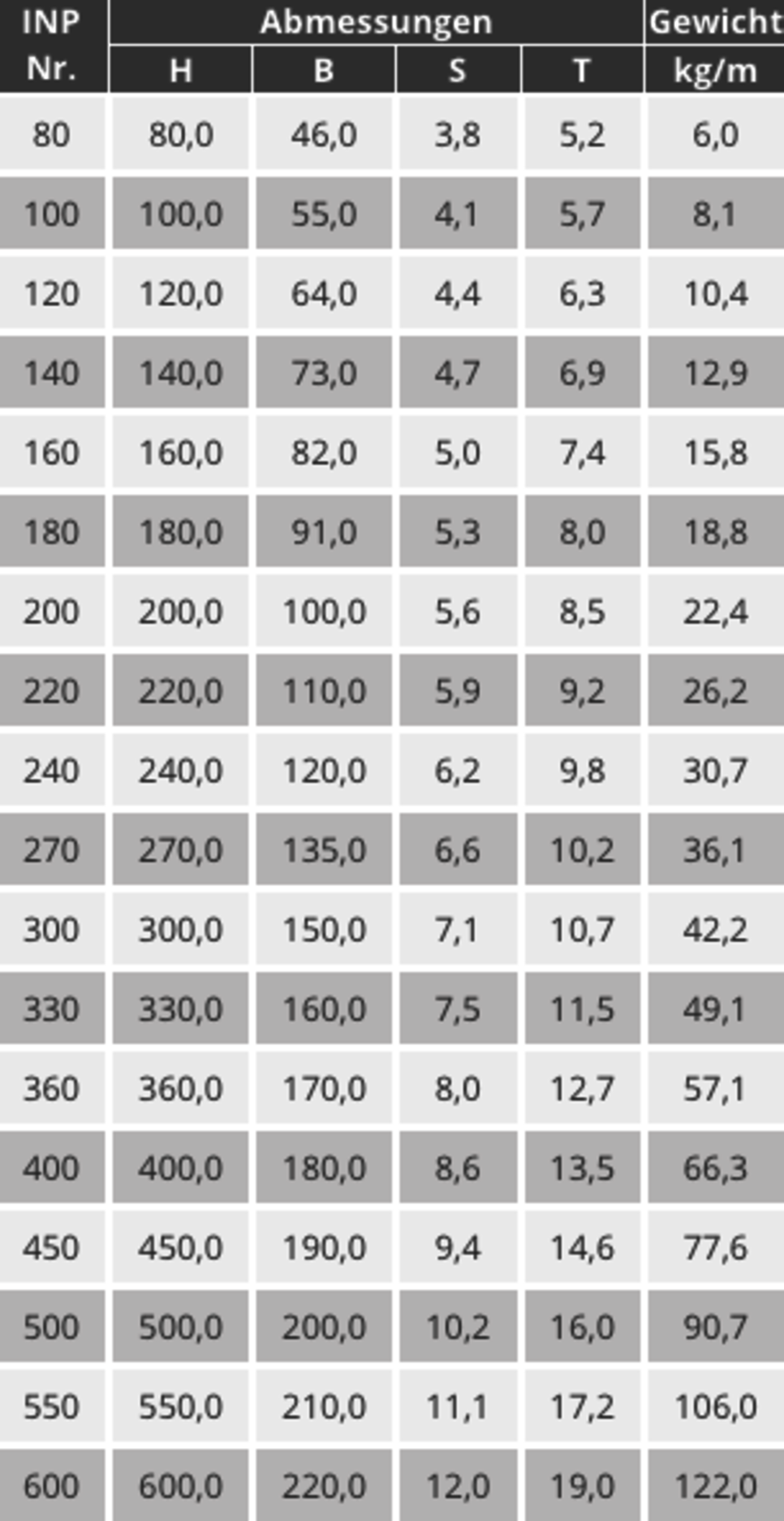

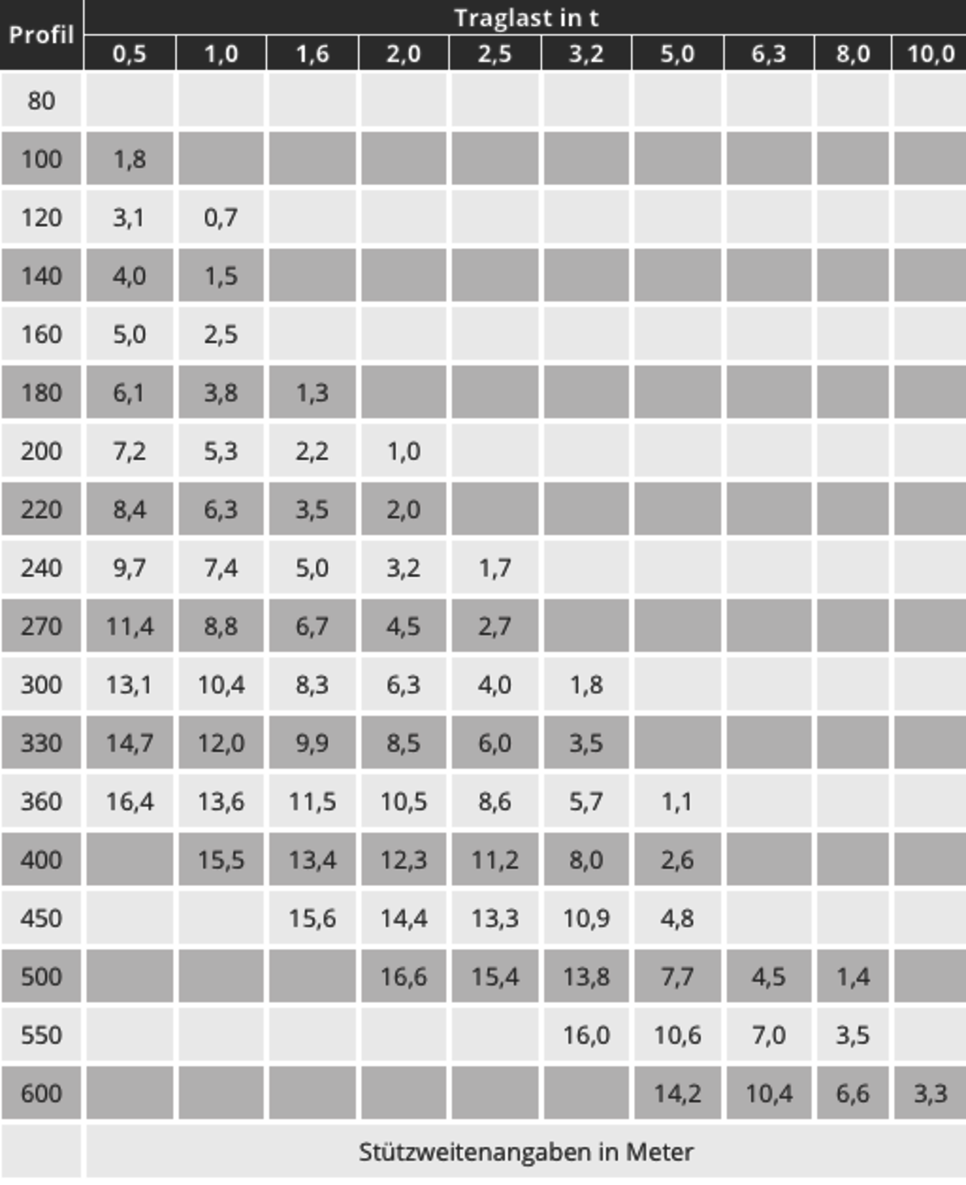

IPE-Profile DIN 1025 Bl.5
