Hebeklemmen

Tragfähigkeit bis zu 9 t

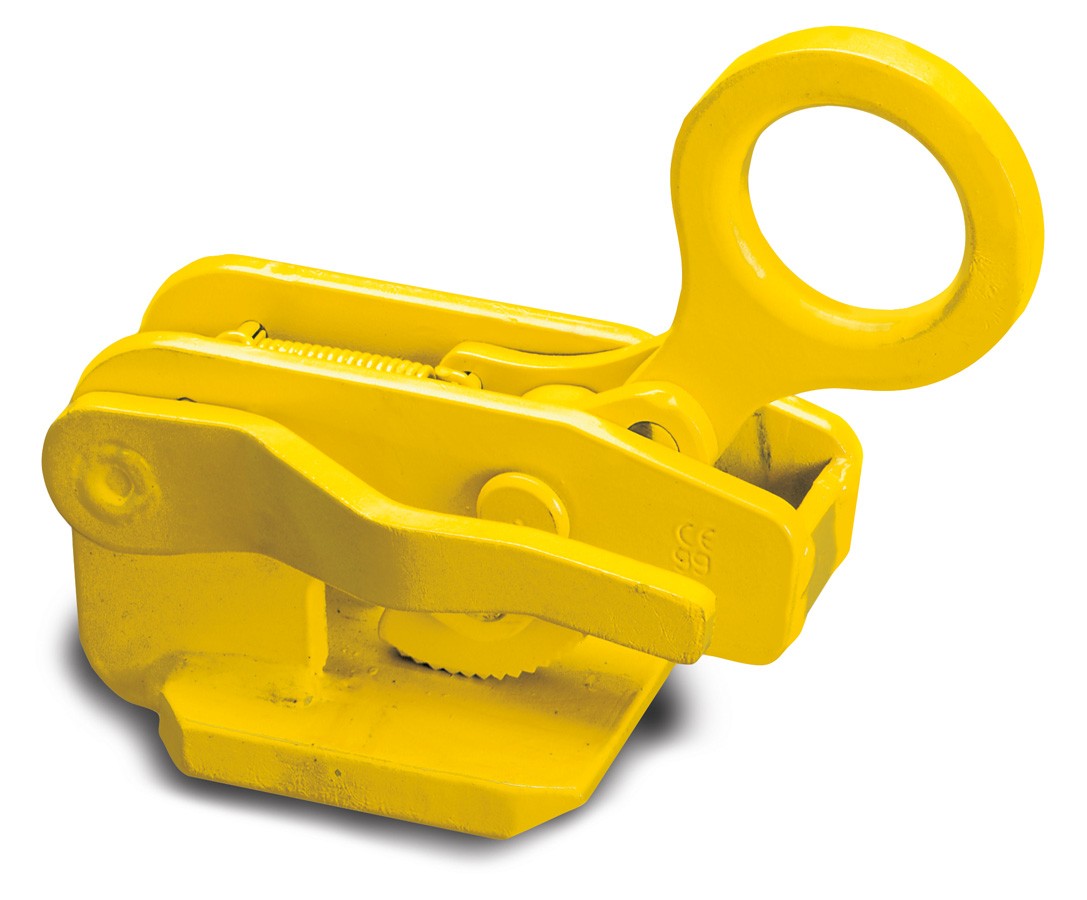

Hebeklemme TP-THS
Hebeklemme TP-THS

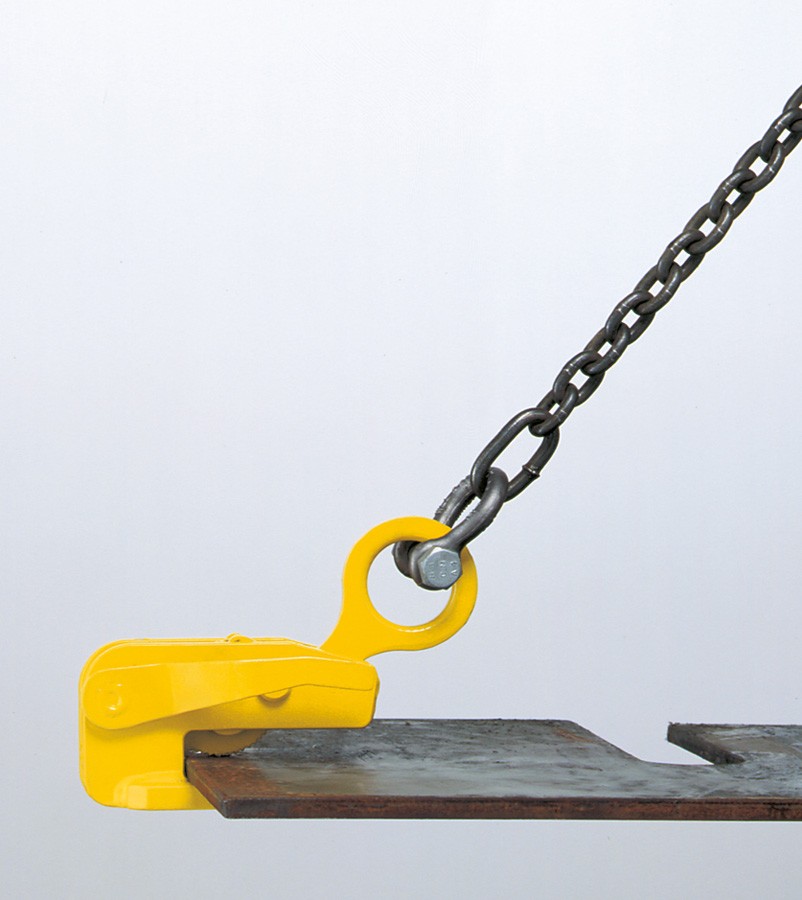

Anwendung: Hebeklemme TP-THS
Anwendung: Hebeklemme TP-THS

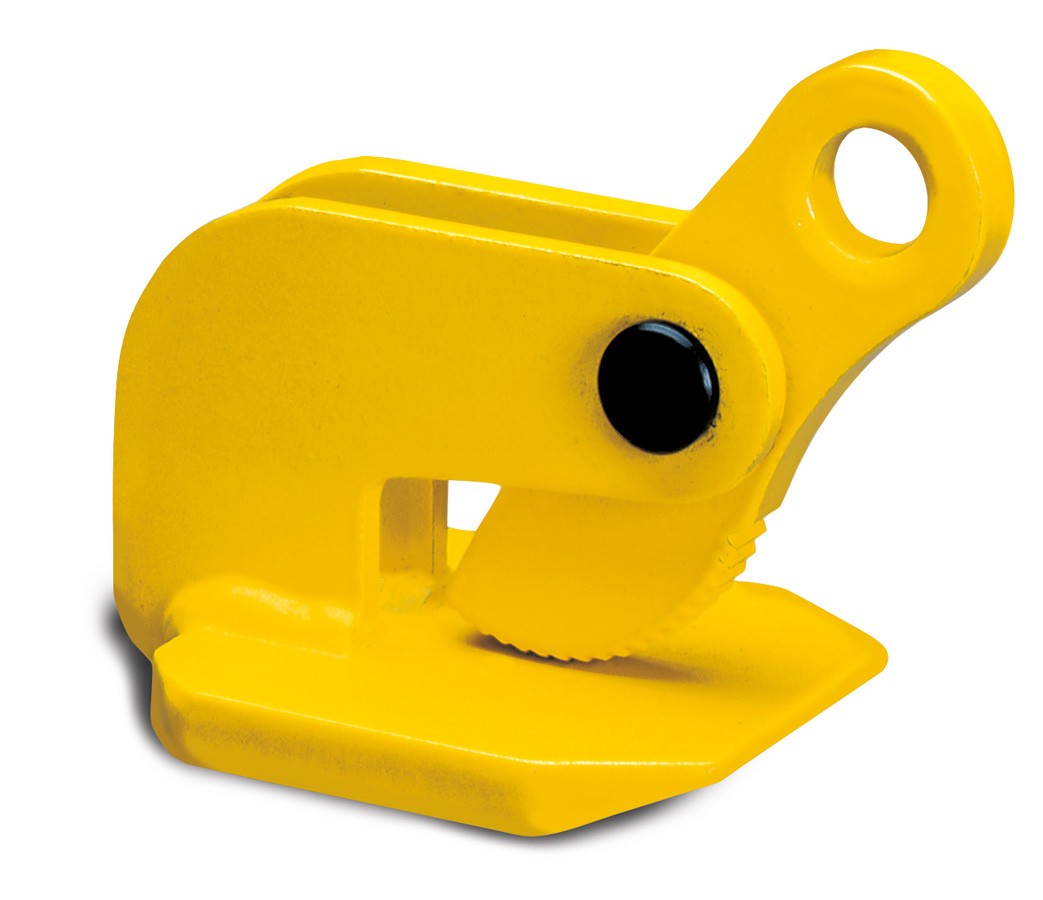

Hebeklemme TP-THK
Hebeklemme TP-THK

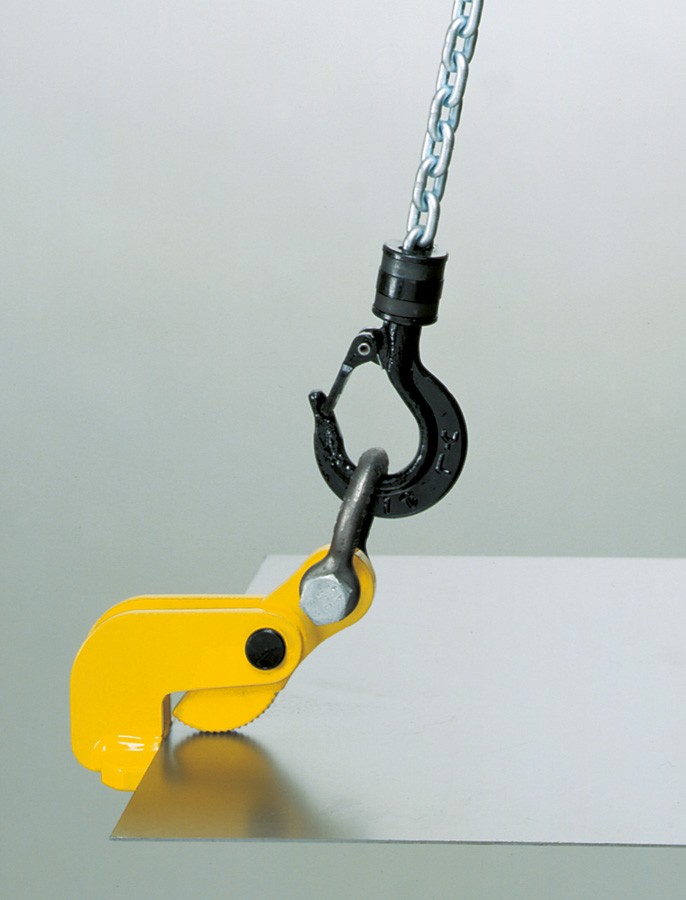

Anwendung: Hebeklemme TP-THK
Anwendung: Hebeklemme TP-THK
Hebeklemmen werden bei dem paarweisen Einsatz in erster Linie für den horizontalen Transport von Blechen sowie leicht durchhängenden Blechen genutzt. Für die Beschickung von Maschinen wie bspw. Pressen, Walzen und Scheren können die Hebeklemmen als Einzelklemme genutzt werden.

Hinweis:
Der Neigungswinkel des Anschlagmittels darf bei einem paarweisen Einsatz 30° nicht überschreiten. Die Oberflächenhärte des Transportgutes muss unter HRC 30 liegen.

Artikel-Nummer:

Eigenschaften zu den einzelnen Artikeln
entnehmen Sie bitte den Tabellen unten.

Hebeklemme mit Sicherheitsarretierung und einer Traglast von bis zu 4,5 t Der sichere Halt der... mehr


Hebeklemme mit Sicherheitsarretierung und einer Traglast von bis zu 4,5 t

Der sichere Halt der Hebeklemme am Blech auch ohne Zugkraft wird durch eine Sicherheitsarretierung mit Federvorspannung realisiert. Zum Öffnen und Schließen der Klemmbacken wird ein Handhebel genutzt, der gleichzeitig die Klemmbacken in der geöffneten Stellung arretiert.

Artikel-Nr.Traglast
(pro Stck.)
Greifbereich

AufhängeöseGewicht
 kgmmmmkg
TP-THS 0,75 750 0 – 20
50 3,2
TP-THS 1,50 1500 0 – 35 70 6,1
TP-THS 3,00 3000 0 – 40 80 12,6
TP-THS 4,50 4500 0 – 40 90x127 16,5



Hebeklemme mit einer Traglast von bis zu 9 t

Die Klemme ist bei dem paarweisen Einsatz in erster Linie für den horizontalen Transport von dünnen Blechen, auch mit starkem Durchhang geeignet.

Artikel-Nr.

Traglast
(pro Paar)
Greifbereich

Aufhängeöse

Gewicht

 kgmmmmkg
TP-THK 0,75 750
0 - 25
20 1,7
TP-THK 1,50 1500 0 - 35 25 3,1
TP-THK 3,00 3000 0 - 35 30 5,3
TP-THK 4,50 4500 0 - 45 30 8,4
TP-THK 6,00 6000 0 - 60 35 11,6
TP-THK 9,00 9000 0 - 60 40 17,9
