Flachhubwerke - 0,5 bis 20 t Tragfähigkeit
Drucklufthebezeuge für Niedrigräume und beengte Bedingungen

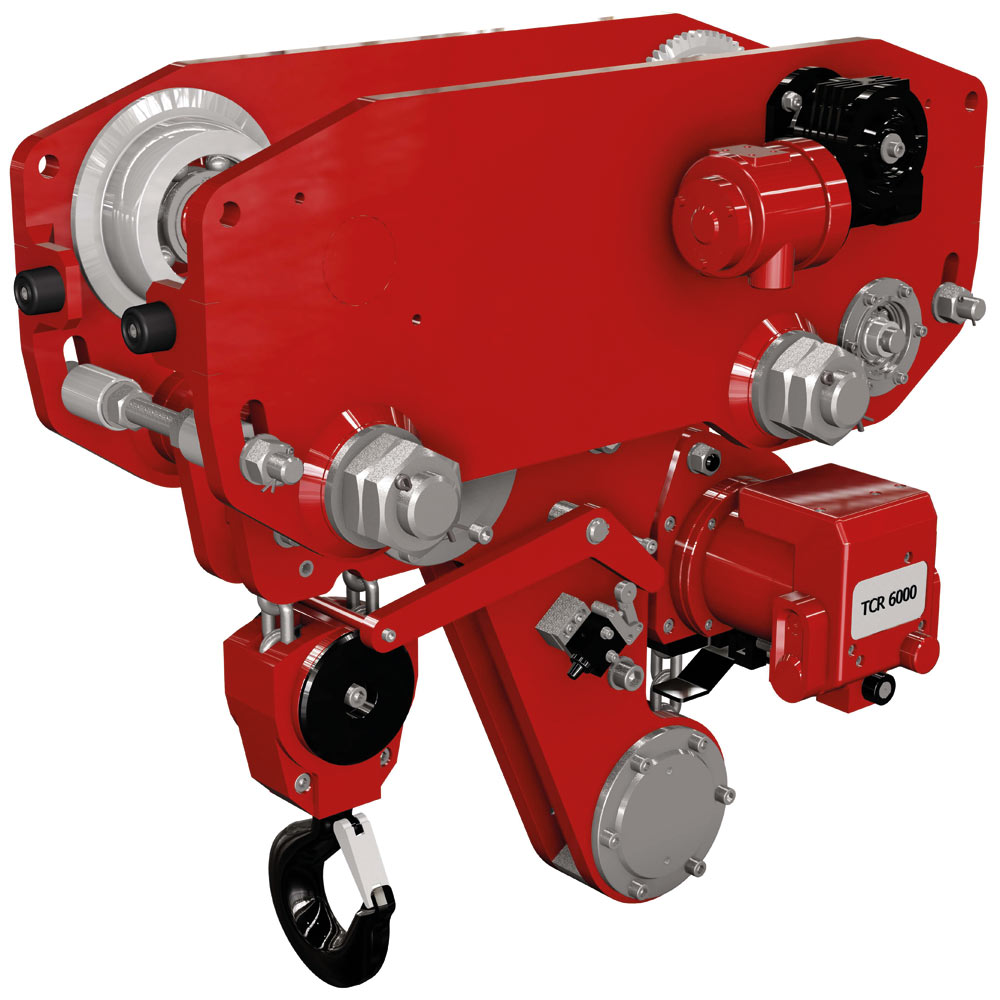

Flachhubwerk TCR-6000-LHR

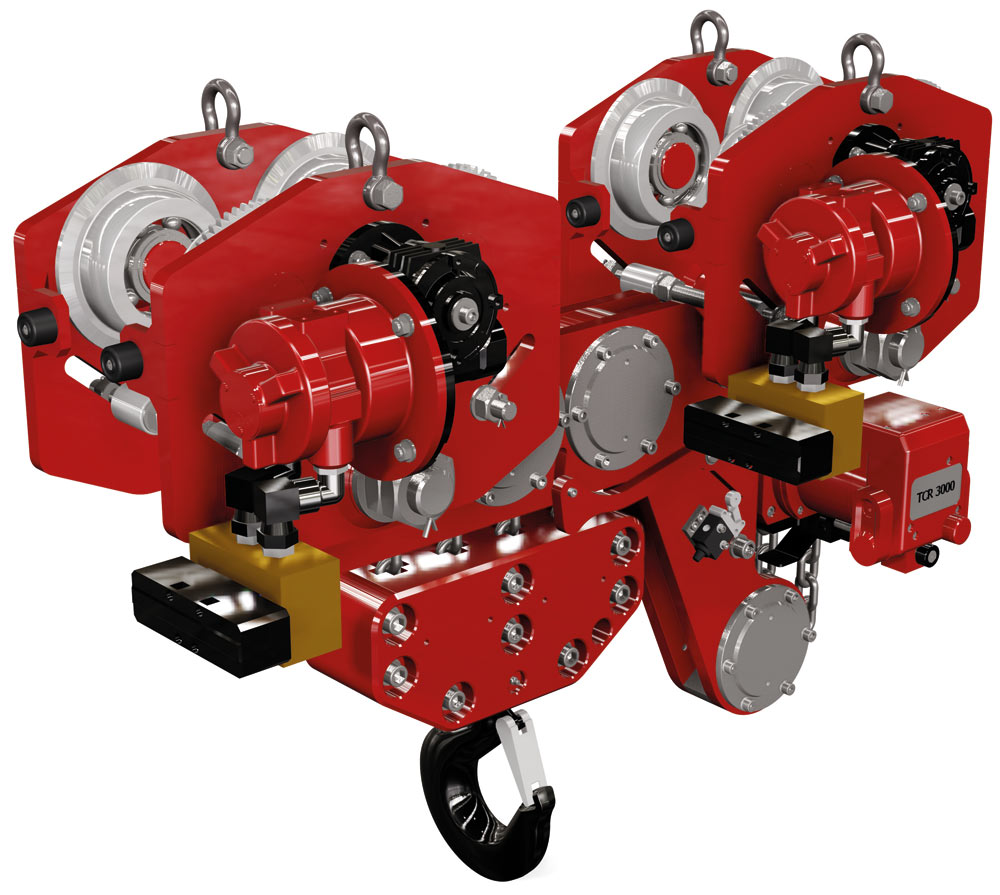

Flachhubwerk TCR-3000-LHR

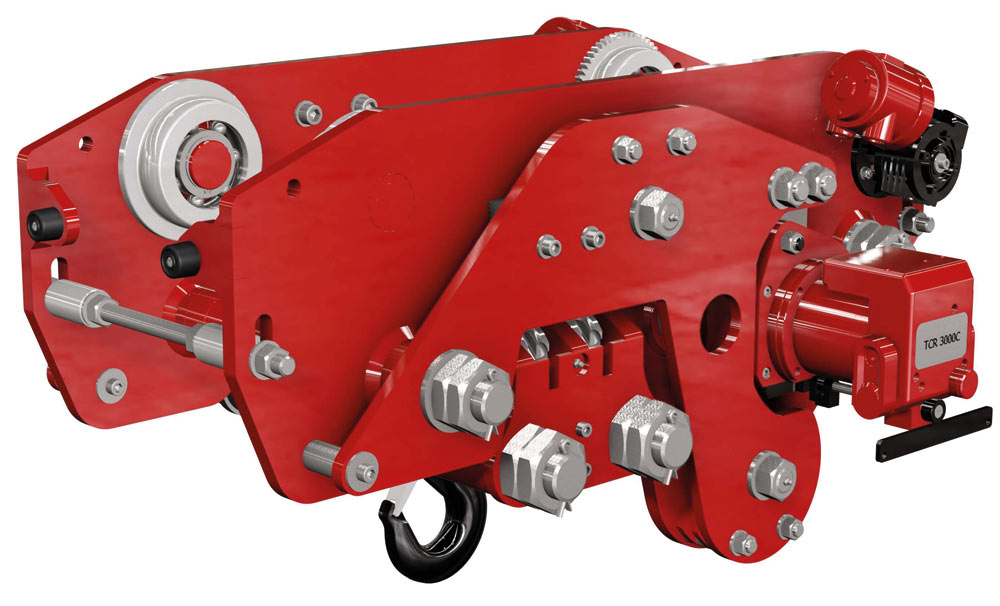

Flachhubwerk TCR-3000C-LHR

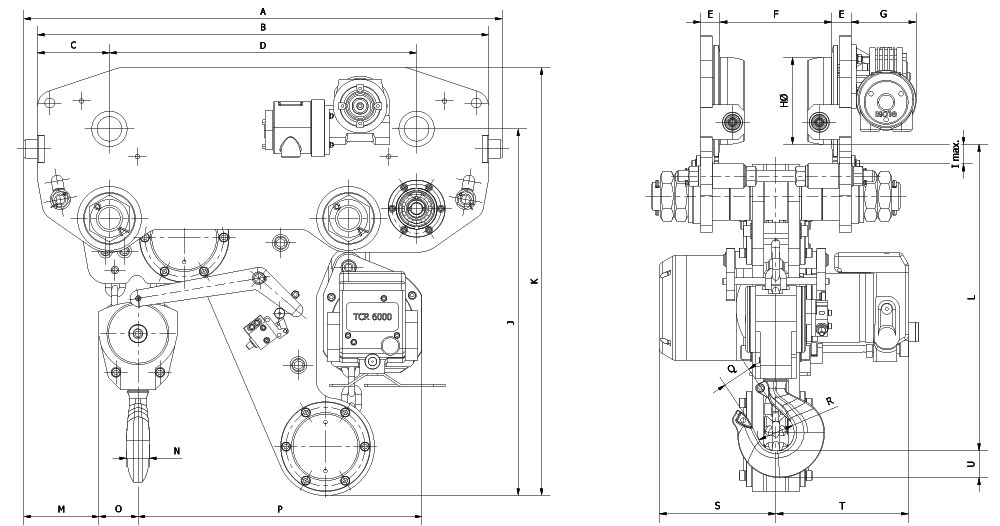

Zeichnung: Flachhubwerk TCR-6000-LHR

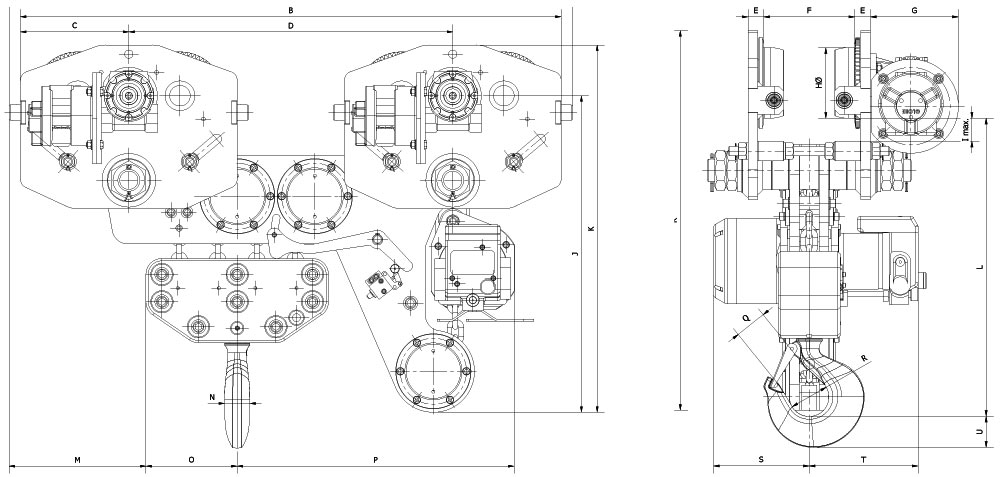

Zeichnung: Flachhubwerk TCR-3000-LHR

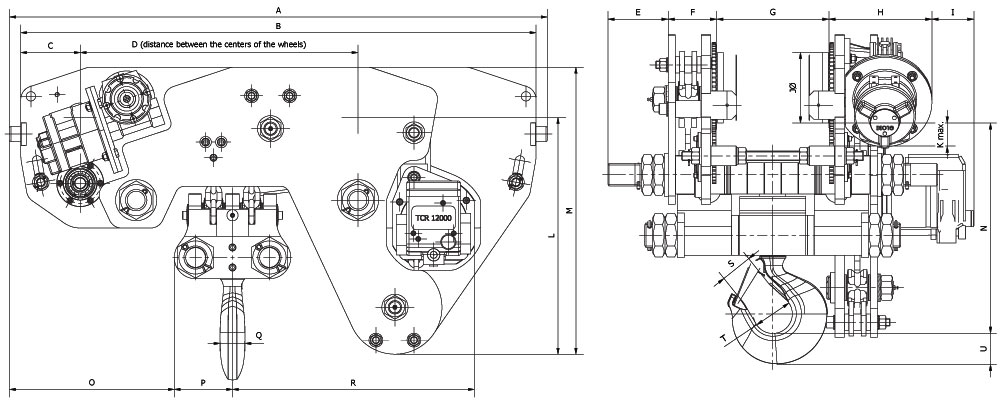

Zeichnung: Flachhubwerk TCR-3000C-LHR
Produktdatenblatt
Für den Einsatz in Niedrigräumen sowie anderen beengten Bedingungen, in denen geringe Bauhöhen von Drucklufthebezeugen gefordert sind, wurde mit der Baureihe LHR eine Kombination aus Druckluftkettenzug in Verbindung mit einer Druckluftlaufkatze mit geringsten Höhenabmessungen entwickelt. Bei dieser speziellen Serie ist der Druckluftkettenzug in einem Rahmen verbaut, um den Abstand zwischen Unterhaken/ Lasthaken und Fahrschiene so gering wie möglich zu gestalten.
Technische Eigenschaften:
Technische Eigenschaften:
- Tragfähigkeiten von 0,5 t bis 20 t
- Sehr genaue stufenlose Geschwindigkeitsregelung
- Ruckfreies Heben und Senken
- Stufenlose Geschwindigkeitsregelung der Laufkatze
- Drucktastensteuerung
- Schallgedämpft
- Laufschienenbreite einstellbar
Optional:
Ex-geschützte Ausführung mit bronzierten Laufrädern sowie Bronze beschichtetem... mehr
Optional:
- Ex-geschützte Ausführung mit bronzierten Laufrädern sowie Bronze beschichtetem Lasthaken
- Zahnstangenantrieb
- Marine Lackierung
- Kurventaugliche Drucklufthebezüge
- Laufkatzen mit Balkenbremse
Flachhubwerke 0,5 t bis 12 t
| Typ TCR- | 500-LHR | 1000/2-LHR | 1000- LHR | 2000- LHR | 3000- LHR | 6000- LHR | 12000-LHR |
|---|---|---|---|---|---|---|---|
| Tragfähigkeit (t) | 0,5 | 1 | 1 | 2 | 3 | 6 | 12 |
| Hubgeschwindigkeit bei Volllast (m/min) | 10,5 | 5,3 | 6 | 3 | 2,8 | 1,4 | 0,6 |
| Hubgeschwindigkeit ohne Last (m/min) | 16 | 9,5 | 11,3 | 5,7 | 5,7 | 2,9 | 1,4 |
| Senkgeschwindigkeit (m/min) | 17,9 | 9 | 10,3 | 5,2 | 4,6 | 2,3 | 1,1 |
| Fahrgeschwindigkeit (m/min) | 9 | 9 | 9 | 9 | 6 | 6 | 8 |
| Anzahl Kettenstränge | 1 | 2 | 1 | 2 | 1 | 2 | 4 |
| Kettengröße (mm) | 6,3 x 19,1 | 6,3 x 19,1 | 7,1 x 21 | 7,1 x 21 | 11,2 x 34 | 11,2 x 34 | 11,2 x 34 |
| Luftverbrauch des Hebezeuges (l/sec) | 25 | 25 | 25 | 25 | 33 | 33 | 33 |
| Luftverbrauch der Laufkatze (l/sec) | 25 | 25 | 25 | 25 | 25 | 25 | 50 |
| Luftanschluss | 1/2“ | 1/2“ | 1/2“ | 1/2“ | 3/4“ | 3/4“ | 1“ |
| Gewicht bei Standardhub (kg) | 85 | 90 | 90 | 105 | 295 | 310 | 400 |
| Gewicht je Meter Mehrhub (kg/m) | 0,8 | 1,6 | 1,1 | 2,2 | 2,7 | 5,4 | 10,8 |
| Minimales Flanschmaß (mm) | 60 | 60 | 60 | 60 | 110 | 110 | 110 |
| Maximales Flanschmaß (mm) | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Abmessungen | A | B | C | D | E | F | G | HØ | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | |||||||||||
| TCR-500-LHR | 570 | 520 | 115 | 340 | 21 | TBC | 135 | 70 | 30 | 480 | 590 |
| TCR-1000/2-LHR | 570 | 520 | 115 | 340 | 21 | TBC | 135 | 70 | 30 | 480 | 590 |
| TCR-1000-LHR | 570 | 520 | 115 | 340 | 21 | TBC | 135 | 70 | 30 | 480 | 590 |
| TCR-2000-LHR | 570 | 520 | 115 | 340 | 21 | TBC | 135 | 70 | 30 | 480 | 590 |
| TCR-3000-LHR | 880 | 830 | 132,5 | 565 | 33 | TBC | 115 | 150 | 35 | 675 | 790 |
| TCR-6000-LHR | 880 | 830 | 132,5 | 565 | 33 | TBC | 115 | 150 | 35 | 675 | 790 |
| TCR-12000-LHR | 1050 | 1000 | 132,5 | 735 | 33 | TBC | 185 | 150 | 50 | 695 | 810 |
| Abmessungen | L | M | N | O | P | Q | RØ | S | T | U |
|---|---|---|---|---|---|---|---|---|---|---|
| mm | ||||||||||
| TCR-500-LHR | 340 | 180 | 25 | 20 | 295 | 30 | 40 | 186 | 156 | 30 |
| TCR-1000/2-LHR | 375 | 135 | 25 | 42 | 320 | 30 | 40 | 186 | 156 | 30 |
| TCR-1000-LHR | 340 | 180 | 25 | 20 | 296 | 29 | 40 | 177 | 157 | 30 |
| TCR-2000-LHR | 390 | 125 | 30 | 53 | 320 | 28 | 40 | 175 | 160 | 40 |
| TCR-3000-LHR | 400 | 215 | 37 | 38,5 | 480 | 37 | 50 | 202 | 230 | 47 |
| TCR-6000-LHR | 495 | 138 | 37 | 72 | 525 | 43 | 62 | 202 | 230 | 49 |
| TCR-12000-LHR | 600 | 95 | 52 | 200 | 605 | 58 | 84 | 202 | 230 | 67 |
Flachhubwerke 10 t bis 20 t
| Typ | TNC-10/2-LHR | TCR-12/4-LHR | TNC-15/3-LHR | TNC-20/4-LHR |
|---|---|---|---|---|
| Tragfähigkeit (t) | 10 | 12 | 15 | 20 |
| Hubgeschwindigkeit bei Volllast (m/min) | 1,3 | 0,6 | 1 | 0,75 |
| Hubgeschwindigkeit ohne Last (m/min) | 2,5 | 1,4 | 1,6 | 1,25 |
| Senkgeschwindigkeit (m/min) | 2,3 | 1,1 | 1,25 | 1,15 |
| Fahrgeschwindigkeit (m/min) | 9 | 9 | 8 | 6 |
| Anzahl Kettenstränge | 2 | 4 | 3 | 4 |
| Kettengröße (mm) | 16 x 45 | 11,2 x34 | 16 x 45 | 16 x 45 |
| Luftverbrauch des Hebezeuges (l/sec) | 90 | 33 | 90 | 90 |
| Luftverbrauch der Laufkatze(l/sec) | 50 | 50 | 100 | 100 |
| Luftanschluss | 1“ | 1“ | 1“ | 1“ |
| Gewicht bei Standardhub (kg) | 550 | 435 | 700 | 890 |
| Gewicht je Meter Mehrhub (kg/m) | 11,4 | 10,8 | 17,1 | 22,8 |
| Minimales Flanschmaß (mm) | 110 | 110 | 175 | 175 |
| Maximales Flanschmaß (mm) | 300 | 300 | 300 | 300 |
| Abmessungen | A | B | C | D | E | F | G | HØ | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | |||||||||||
| TNC-10/2-LHR | 1270 | 1220 | 237,5 | 745 | 33 | TBC | 185 | 150 | 50 | 865 | 980 |
| TCR-12/4-LHR | 1235 | 1185 | 237,5 | 710 | 33 | TBC | 185 | 150 | 50 | 695 | 810 |
| TNC-15/3-LHR | 1380 | 1330 | 237,5 | 855 | 33 | TBC | 185 | 150 | 50 | 865 | 980 |
| TNC-20/4-LHR | 1375 | 1325 | 270 | 785 | 40 | TBC | 215 | 180 | 50 | 780 | 925 |
| Abmessungen | L | M | N | O | P | Q | RØ | S | T | U |
|---|---|---|---|---|---|---|---|---|---|---|
| mm | ||||||||||
| TNC-10/2-LHR | 615 | 395 | 55 | 110 | 640 | 40 | 60 | 245 | 315 | 62 |
| TCR-12/4-LHR | 600 | 300 | 52 | 200 | 605 | 58 | 84 | 200 | 230 | 67 |
| TNC-15/3-LHR | 670 | 367,5 | 52 | 190 | 700 | 58 | 84 | 245 | 315 | 67 |
| TNC-20/4-LHR | 750 | 315 | 64 | 265 | 800 | 78 | 110 | 245 | 315 | 80 |
Ultraflachhubwerke 10 t bis 20 t
| Typ | TCR- 6000-ULHR | TCR- 12000-ULHR | TNC- 20000-ULHR |
|---|---|---|---|
| Tragfähigkeit (t) | 6 | 12 | 20 |
| Hubgeschwindigkeit bei Volllast (m/min) | 1,4 | 0,6 | 0,75 |
| Hubgeschwindigkeit ohne Last (m/min) | 2,9 | 1,4 | 1,25 |
| Senkgeschwindigkeit (m/min) | 2,3 | 1,1 | 1,15 |
| Fahrgeschwindigkeit (m/min) | 9 | 6 | 6 |
| Anzahl Kettenstränge | 2 | 4 | 4 |
| Kettengröße (mm) | 11,2 x 34 | 11,2 x 34 | 16 x 45 |
| Luftverbrauch des Hebezeuges (l/sec) | 33 | 33 | 90 |
| Luftverbrauch der Laufkatze (l/sec) | 25 | 50 | 50 |
| Luftanschluss | 3/4“ | 1“ | 1“ |
| Gewicht bei Standardhub (kg) | 380 | 480 | 1440 |
| Gewicht je Meter Mehrhub (kg/m) | 5,4 | 10,8 | 22,8 |
| Minimales Flanschmaß (mm) | 170 | 215 | 220 |
| Maximales Flanschmaß (mm) | 300 | 300 | 305 |
| TCR- | A | B | C | D | E | F | G | HØ | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | |||||||||||
| TCR-6000-ULHR | 1115 | 1065 | 132,5 | 535 | 128 | 103 | TBC | 150 | 160 | 150 | 50 |
| TCR-12000-ULHR | 1200 | 1150 | 132,5 | 620 | 128 | 103 | TBC | 220 | 90 | 150 | 50 |
| TNC-20000-ULHR | 1620 | 1570 | 200 | 890 | 185 | 158 | TBC | 265 | 145 | 225 | 50 |
| TCR- | L | M | N | O | P | Q | RØ | S | T | U |
|---|---|---|---|---|---|---|---|---|---|---|
| mm | ||||||||||
| TCR-6000-ULHR | 530 | 645 | 355 | 347,5 | 107,5 | 37 | 500 | 43 | 62 | 49 |
| TCR-12000-ULHR | 530 | 645 | 400 | 367,5 | 130 | 52 | 540 | 58 | 84 | 67 |
| TNC-20000-ULHR | 780 | 950 | 500 | 550 | 165 | 64 | 915 | 78 | 110 | 80 |
