Elektroseilwinde SB-E

Hubkraft bis zu 37 t | Spannung: 400 V

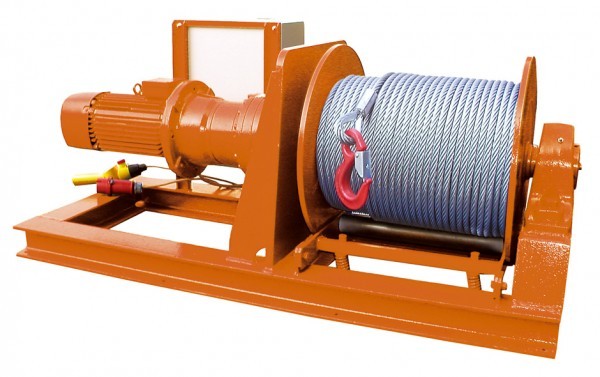

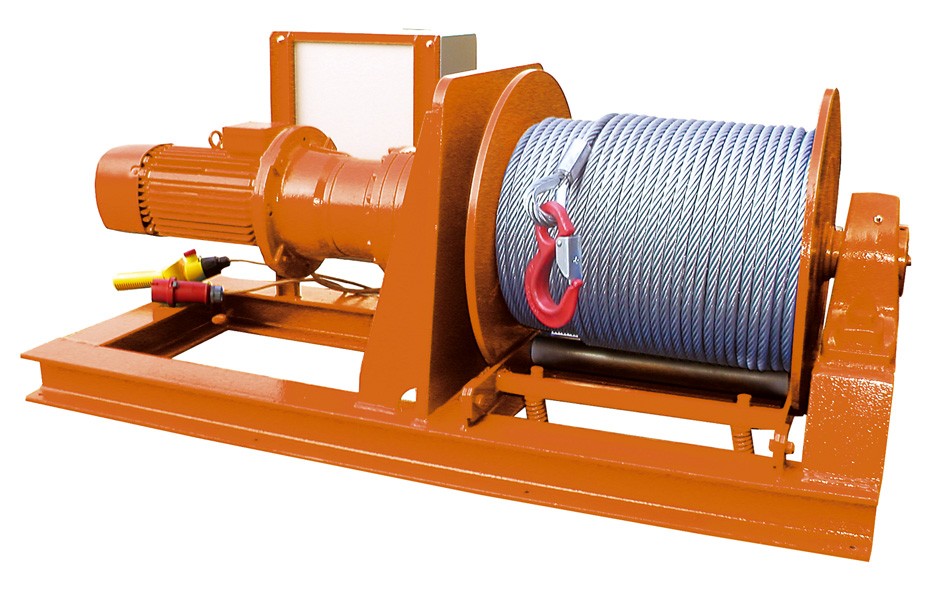

Seilwinde SB 306-E
Seilwinde SB 306-E

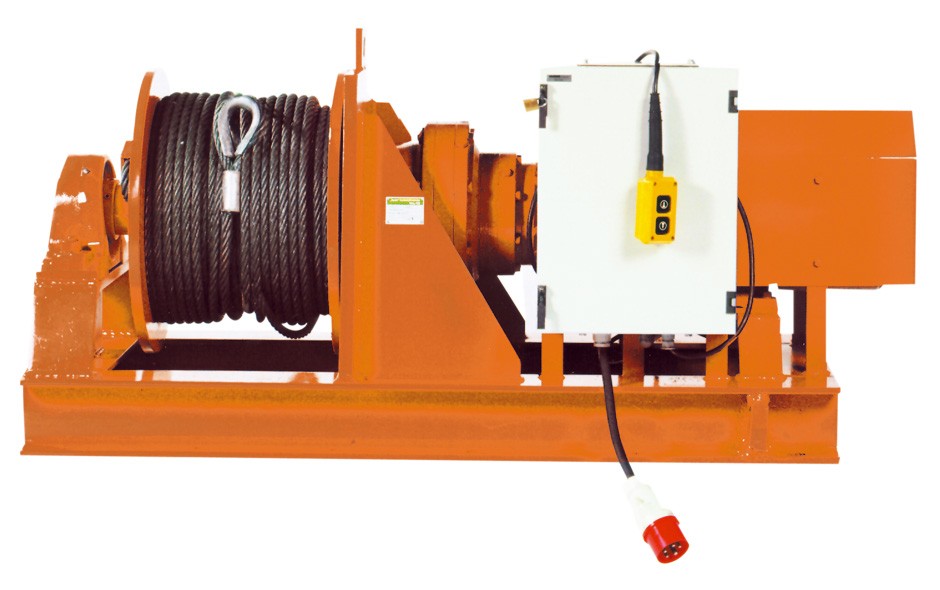

Seilwinde SB 307-E
Seilwinde SB 307-E

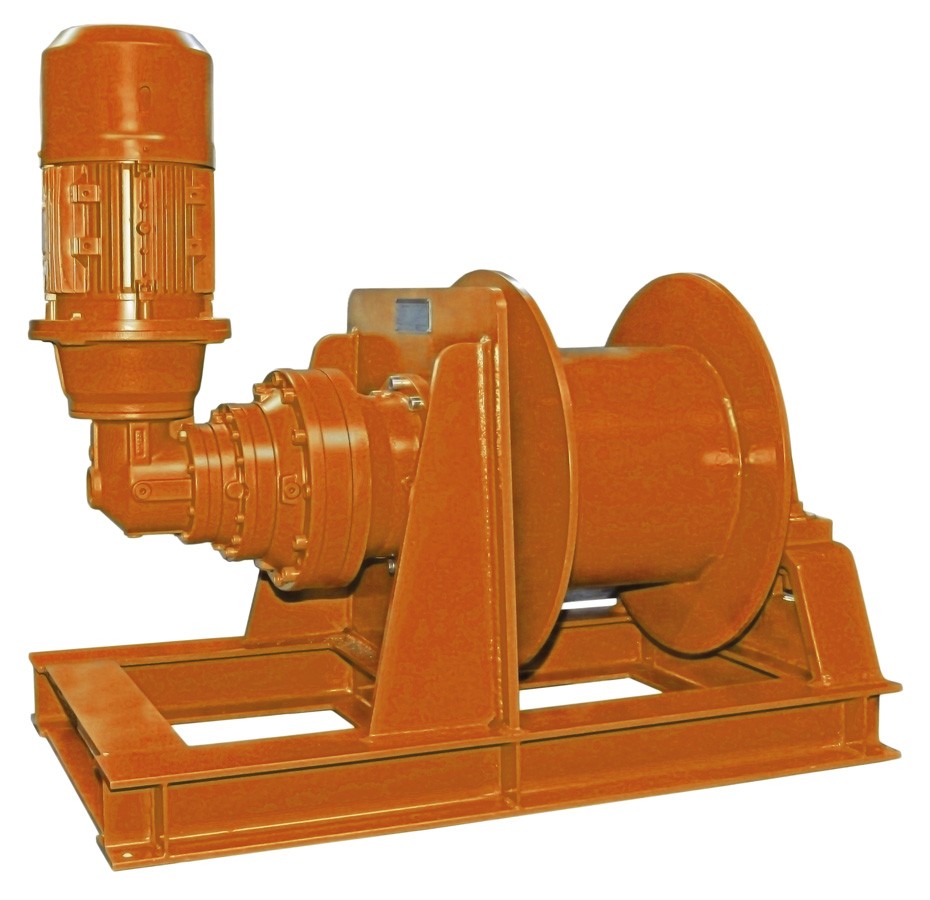

Seilwinde SB 307-E mit abgewinkeltem Getriebe
Seilwinde SB 307-E mit abgewinkeltem Getriebe
Zeichnung: Ansicht 1
Zeichnung: Ansicht 1
Zeichnung: Ansicht 2
Zeichnung: Ansicht 2
Zeichnung: Ansicht 3
Zeichnung: Ansicht 3

Typ:

Eigenschaften zu den einzelnen Typen
entnehmen Sie bitte den Tabellen unten.

Kostenfreie Lieferung in 3 Werktagen ab Werk, freibleibend

Artikel-Nr.: SB-300-E

Die Elektroseilwinden der Baureihe SB-E sind in Modulbauweise konzipiert. Diese Elektroseilwinde kann sowohl als Zugwinde als auch als Hubwinde ausgeführt werden. Die Seiltrommeln werden bei den SB-E Winden durch ein Stehlager sowie mit ihrer Antriebswelle im angeflanschten Planetengetriebe gelagert. Bei beengten Platzverhältnissen sind die SB-E Seilwinden mit einem winkligen Antrieb lieferbar. Durch die modulare Grundkonstruktion können die Elektroseilwinden der Baureihe SB-E durch unterschiedliche Flansch- und Trommelgrößen, verschiedene Getriebestufen und Motorarten für den jeweiligen Einsatzfall gefertigt werden.
Ausstattung: Planetengetriebe Stahltrommel mit Seilbefestigungspunkt am Trommelflansch... mehr


Ausstattung:
  • Planetengetriebe
  • Stahltrommel mit Seilbefestigungspunkt am Trommelflansch
  • Drehstrom-Bremsmotor mit Aluminiumgehäuse für 3-Ph / 400 Volt / 50Hz

Optionen - Steuerung:
  • Schützsteuerung mit Drucktasten und Not-Aus in Schutzart IP 55
  • Hängetastensteuerung mit Not-Aus in
    Schutzart IP 65
  • Frequenzsteuerung zur stufenlosen Geschwindigkeitsregelung
  • Überlastsicherung (nach CE-Richtlinie ab einer Traglast von 1.000 kg vorgeschrieben)
  • Überhitzungsschutz für Motor
  • Funkfernsteuerung
  • Schlaffseilschalter
  • Spindelendschalter
Optionen:
  • IP 56 TENV Motor in Marineausführung
  • Bandbremse, manuell oder automatisch
  • Stahlschutzmotorgehäuse
  • Schleifringkörper für Energie- oder Signalübertragung
  • Explosionsgeschützte Motoren
  • Gerillte Trommel
  • Andere Wickelgeschwindigkeiten
  • Freilaufkupplung für Trommel
  • Trommelschutzhaube
  • Seilandruckrolle
  • Sondertrommelgrößen
  • Not-Handkurbel
  • Winkelgetriebe
  • Spillkopf


Weiterführende Links zu "Elektroseilwinde SB-E"
Typ SB-E Max. Hubkraft Empfohlener Seil-Ø   mm Geschwindigkeit... mehr


Typ SB-EMax. Hubkraft
Empfohlener
Seil-Ø   mm
Geschwindigkeit
Seilaufnahme
Motor- leistungPreise zzgl. Mwst., Versandkosten exkl. Zubehör
 1. Seillage kg5. Seillage kg 1. Seillage m/min5. Seillage m/min1. Seillage m5. Seillage m
kW
300-E 1250 875 9 8,5 12,5 24 155 2,2 ab 6.800 €
301-E 2000 1400 11 8,5 12,5 24 155 3 ab 7.500 €
304-E 3000 2100 14 8,5 12,5 24 155 5,5 ab 9.360 €
305-E 4000 2800 16 8 11,5 24 155 5,5 ab 10.330 €
306-E 5500 3800 19 8 11,5 24 155 7,5 ab 12.415 €
307-E 7000 4900 22 8 11,5 24 155 11 ab 17.199 €
309-E 9000 6300 24 10 14 24 155 15 ab 22.888 €
310-E 12000 8400 28 8 11,5 24 155 18,5 ab 29.065 €
311-E 15000 10400 32 7,5 11 23 154 22 ab 33.509 €
313-E 18000 12400 34 6 9 22 153 22 ab 40.867 €
314-E 23000 16000 38 6 9 22 153 30 ab 49.640 €
315-E 30000 20400 44 6 9 20 145 30 ab 61.475 €
316-E 37000 24500 48 6 9 18 137 45 ab 68.299 €

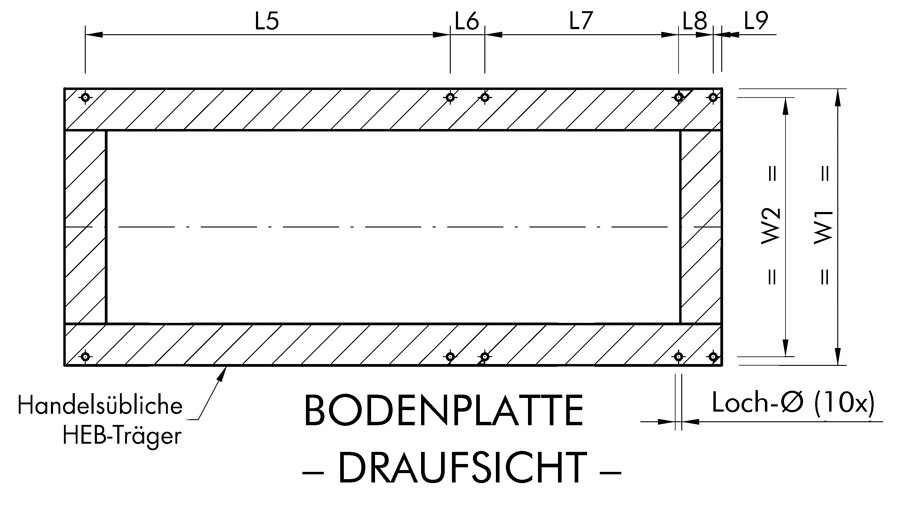

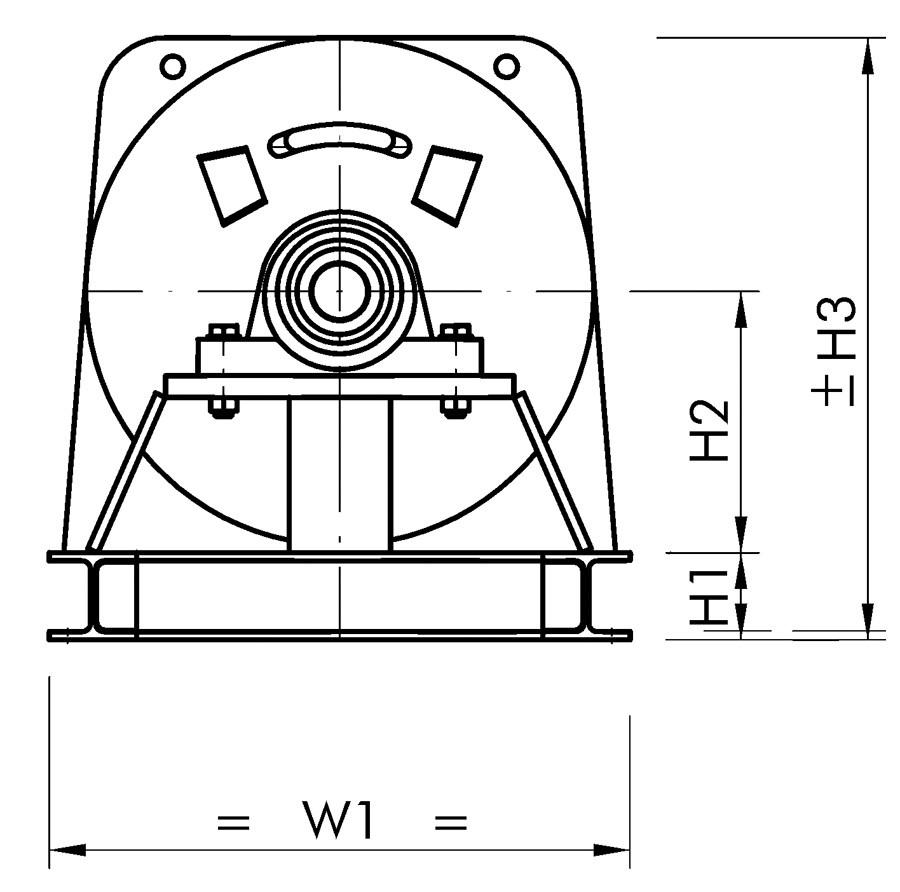

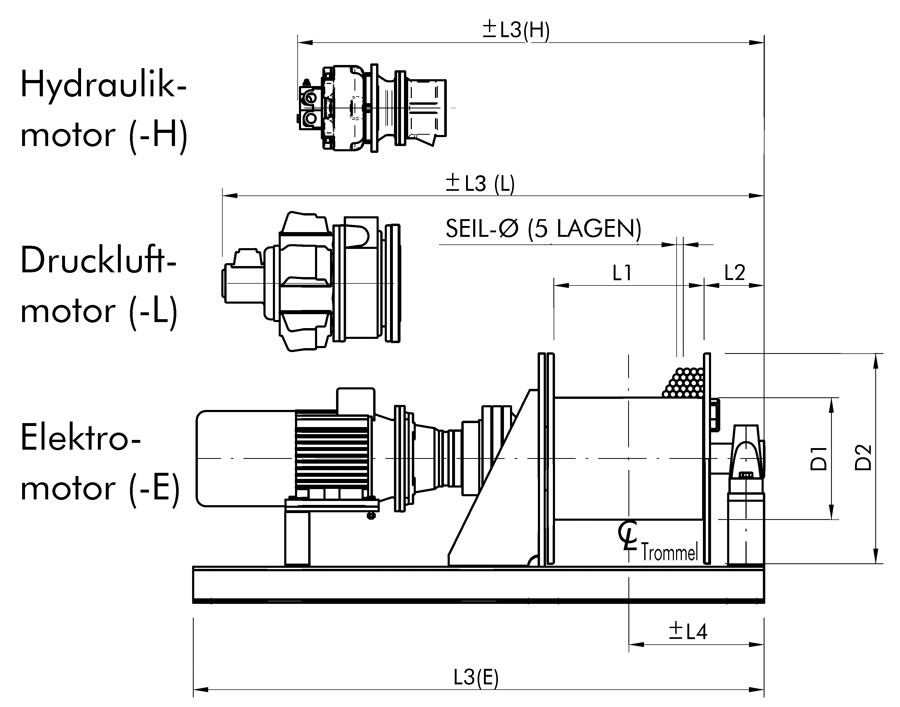

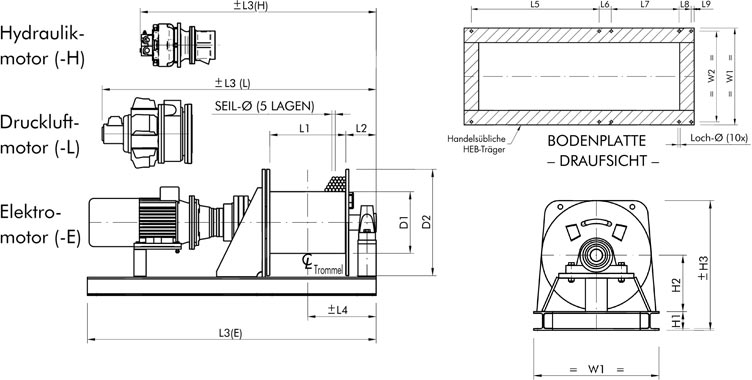

Abmessungen Elektroseilwinde SB-E

Abmessungen Elektroseilwinde SB-E

Abmessungen (mm)Elektroseilwinde SB-E

 300301304305306307309310311313315316
Gewicht (kg) 250 250 400 400 510 790 1100 1420 1740 2320 3400 2900
D1 152 191 241 273 324 394 419 495 546 572 711 711
D2 325 375 430 490 580 680 730 860 960 1020 1350 1400
L1 500 500 500 500 500 500 500 500 500 500 500 500
L2 135 155 155 155 165 200 230 235 259 260 299 299
L3 (E) 1450 1450 1600 1650 1800 1950 2000 2100 2150 2150 2600 2650
L3 (H) -
-
1350
1350
1450
1550
1550
1600
1600
1700
2050
2100
L3 (L) 1450
1450
1650
1800
1850
1900
1900
1950
1950
1950
-
-
L4 385 405 405 405 415 450 480 485 509 510 549 549
L6 80 80 80 80 80 100 110 120 120 120 140 140
L7 540 540 550 550 560 560 560 590 590 590 590 590
L8 80 80 80 80 80 100 110 120 120 120 140 140
L9 20 20 20 20 20 25 30 40 40 40 40 40
H1 100 100 100 100 100 120 140 160 160 180 200 200
H2 215 215 260 260 310 360 435 460 510 585 685 710
H3 520 520 610 610 710 830 1000 1070 1170 1340 1560 1610
W1 500 500 600 600 700 800 1000 1100 1150 1350 1550 1600
W2 460 460 560 560 660 750 940 1040 1090 1280 1470 1520
HEB 100 100 100 100 100 120 140 160 160 180 200 200
Loch-Ø 14 14 14 14 18 20 22 26 30 32 36 36
