Elektroseilwinde ETSW-ST

Kurzfristig lieferbar - in 4 Tragfähigkeiten erhältlich

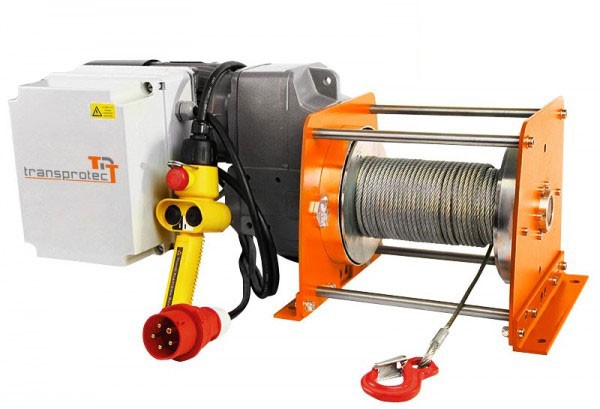

Elektroseilwinde ETSW-ST
Elektroseilwinde ETSW-ST

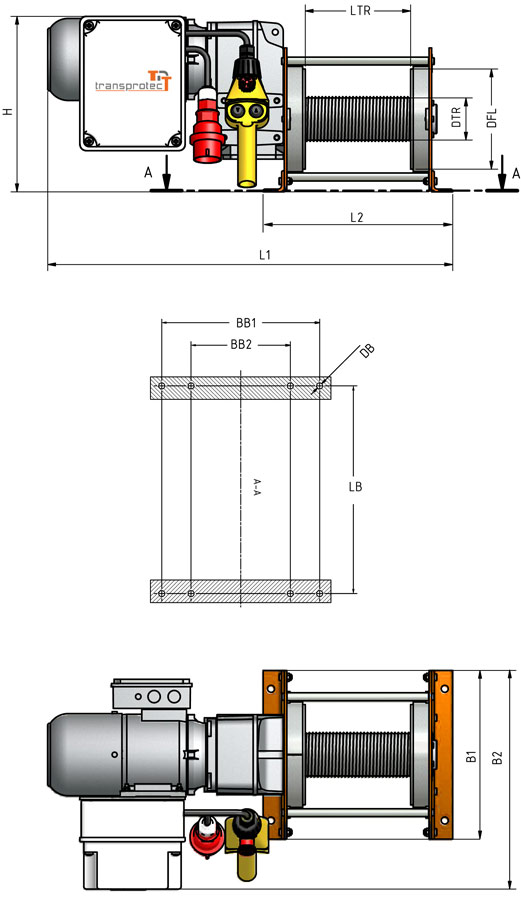

Zeichnung: Elektroseilwinde ETSW-ST
Zeichnung: Elektroseilwinde ETSW-ST


Die Elektroseilwinde ETSW-ST wurde auf vielfachen Kundenwunsch entwickelt, um eine leicht Seilwinde für den kleinen Traglastbereich kurzfristig bereitstellen zu können. Die Elektroseilwinde ETSW-ST wurde von unserer Baureihe ETSW abgleitet und ist ebenfalls zu 100% „Made in Germany“.
Die Elektroseilwinde ETSW-ST ist in 4 Gewichtskategorien (Traglastbereiche: 250 kg, 500 kg, 1000 kg, 2000 kg) als Zugwinde oder Hubwinde nach der DGUV Vorschrift 54 (BGV D8) kurzfristig lieferbar.
Die ETSW-ST verfügt bereits über eine umfangreiche Grundausstattung. Neben dem serienmäßig verbauten Stirnradgetriebe mit Drehstrombremsmotor mit hoher Einschaltdauer zeichnet sich die Elektroseilwinde zudem durch eine kompakte, leichte und trotzdem robuste Bauweise für den Einsatz in Gewerbe und Industrie aus.


Artikel-Nummer:

Eigenschaften zu den einzelnen Artikeln
entnehmen Sie bitte den Tabellen unten.

Technische Parameter: Betriebsspannungen, wahlweise: Drehstrom: 3 Ph / 400 V / 50 Hz... mehr


Technische Parameter:
  • Betriebsspannungen, wahlweise:
    • Drehstrom: 3 Ph / 400 V / 50 Hz
    • Wechselstrom: 1 Ph / 230 V / 50 Hz
  • Triebwerksgruppe: M3 (1 Bm)
  • Einschaltdauer: 60% (Bezugszyklus 10 min)
  • Bis zu 150 Betätigungen in einer Stunde
  • Schutzart: IP55
  • Umgebungstemperaturen im Betrieb:
    • -10°C bis +40°C
Grundausstattung Elektroseilwinde:
  • Gerillte Seiltrommel
  • ab 1.000 kg elektrische Überlastsicherung
  • Stirnradgetriebe
  • Scheibenbremse
  • Handsteuertaster mit 3 m Steuerleitung>
  • Sicherheitssteuerung mit Niederspannungsschaltkreis
  • Netzstecker mit 3 m Netzleitung
  • Dokumentation in deutscher o. englischer Sprache
  • Prüfbuch, Windenhandbuch
  • EG Einbauerklärung
Seilwindensteuerung:
Die Elektroseilwinde ETSW-ST wird grundsätzlich mit einer Schützsteuerung (Steuerspannung 42 V), bereits in der Grundausstattung mit einer Vielzahl von Sicherheitseinrichtungen ausgestattet. Die Steuerung wird in einem kompakten Schaltschrank (Schutzart: IP55) verbaut. Um bei einem NotHalt das Rutschen der Last zu verhindern wird grundsätzlich die Seilwindensteuerung mit einer gesonderten Ansteuerung der Bremse ausgeliefert.

Optionale Ausstattung:
Auch für spezielle Anwendungen wie bspw. in explosionsgeschützten Bereichen, auf Schiffen oder auf Bühnen / in Studios können die ETSW-ST Elektroseilwinden auf Grund der Modulbauweise zum Einsatz kommen.

Sonderausstattung:
  • Betriebsendschalter, ausgeführt als Spindelendschalter
  • Trommelschutzabdeckung
  • Seilandruckvorrichtung
  • CE-Konformitätserklärung (bei Vollausstattung)

Typ Elektroseilwinde ETSW-ST25050010002000
Hubkraft (kg)
1. Lage
250
500
990
2000
2. Lage
220
440
865
1750
3. Lage
195
390
770
1550
4. Lage
175
350
695
1400
5. Lage
160
320
630
1270
6. Lage
145
295
580
1165
7. Lage
135
270
535
1075
Seil-Ø (mm)
5
6
8
12
Seilaufnahme (m)
1. Lage
7
7
6
5
2. Lage
16
16
16
14
3. Lage
27
27
26
24
4. Lage
38
39
39
35
5. Lage
51
52
51
48
6. Lage
65
65
65
61
7. Lage
81
81
80
75
Erf. Seillänge auf Trommel verbleibend (m)
1,0
1,2
1,6
2,4
Geschwindigkeit (m/min)
1. Lage
8
8
8
8 (4)*
2. Lage
9
9
9
9 (4)*
3. Lage
10
10
10
10 (5)*
4. Lage
11
11
11
11 (5)*
5. Lage
12
12
12
12 (6)*
6. Lage
13
13
13
13 (6)*
7. Lage
14
14
14
14 (7)*
Motorleistung (kW)
0,37
0,75
1,5
2,6



Abmessungen Elektroseilwinde ETSW-ST

Abmessungen ETSW-ST25050010002000
L1 (mm)
700
770
860
1000 (1050)*
L2 (mm)
360
360
400
470
B (mm)
270
320
400
550
B2 (mm)
380
420
470
550
H (mm)
300
335
460
620
LTR (mm)
200
200
200
200
DTR (mm)
65
80
105
155
DFL (mm)
155
190
250
370
LB (mm)
330
330
360
420
BB1 (mm)
220
250
350
500
BB2 (mm)
-
-
220
320
DB (mm)
11
12
12
16
Gewicht ohne Zubehör (ca. kg)
40
65
110
240 (250)*

()* = Werte für die 230 V-Ausführung

Abmessung Elektroseilwinde ETSW-ST
