Trägergreifer

Tragfähigkeit bis zu 7,5 t

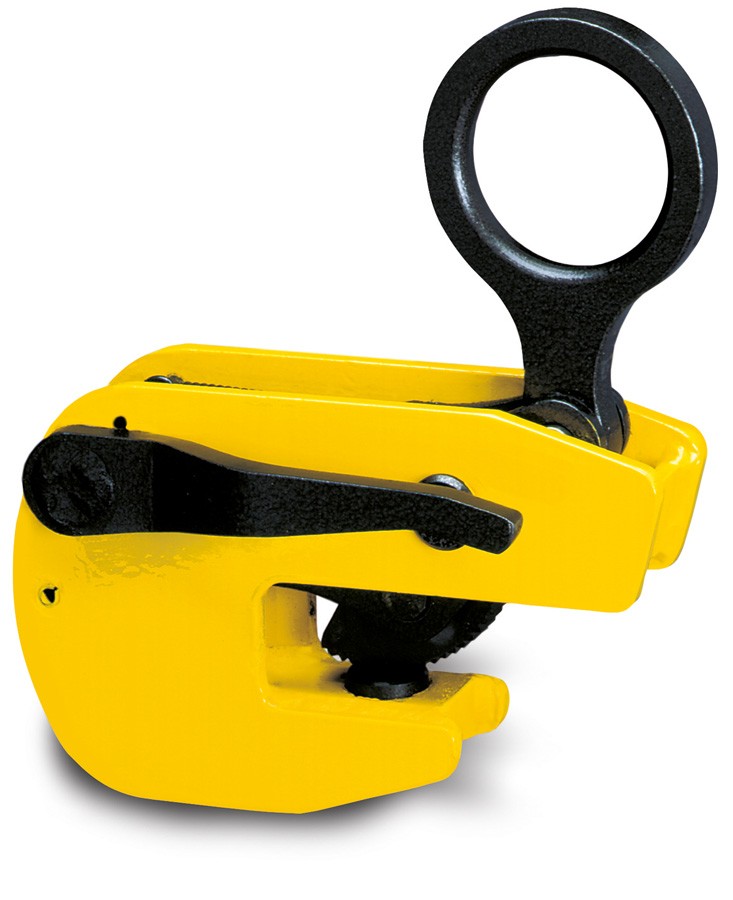

Trägergreifer TP-TTG
Trägergreifer TP-TTG

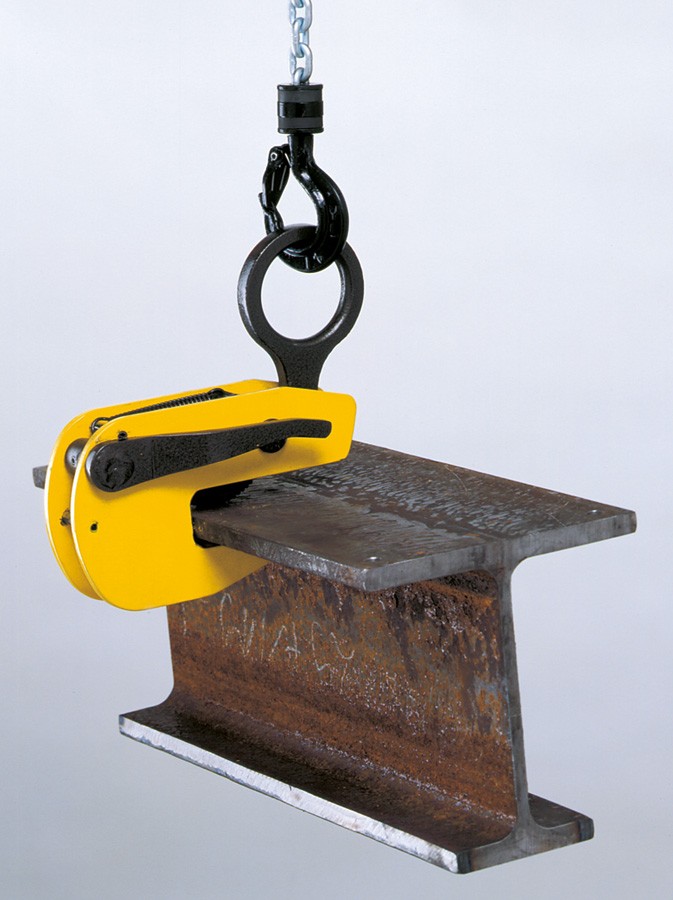

Anwendung: Trägergreifer TP-TTG
Anwendung: Trägergreifer TP-TTG

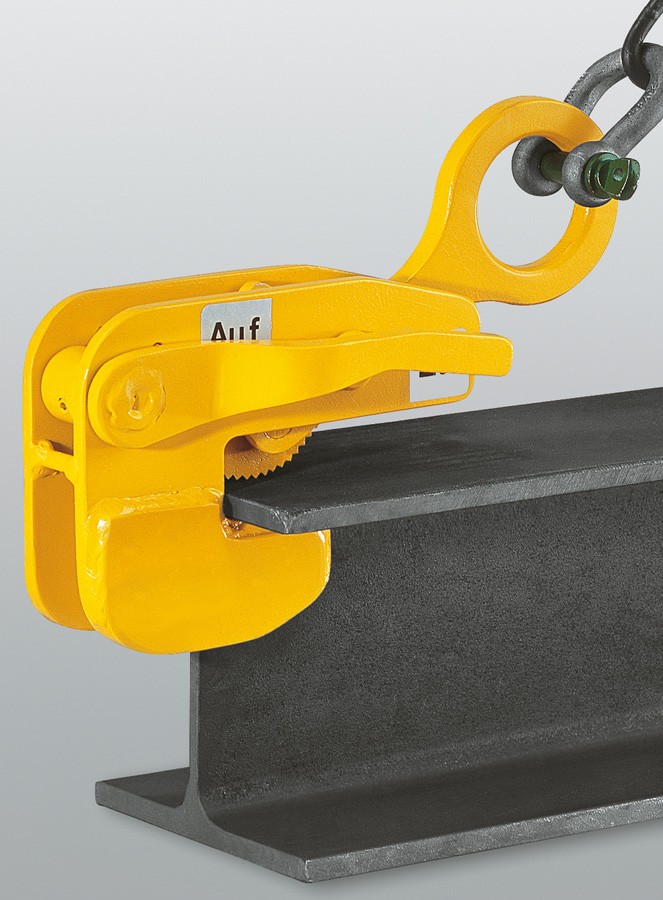

Anwendung: Trägergreifer TP-TTT
Anwendung: Trägergreifer TP-TTT


Artikel-Nummer:

Eigenschaften zu den einzelnen Artikeln entnehmen Sie bitte den Tabellen unten.

Kostenfreie Lieferung in 3 Werktagen ab Werk, freibleibend

Artikel-Nr.: TP-TTG-0.5

Trägergreifer mit einer Tragfähigkeit von bis zu 7,5 t für den horizontalen oder vertikalen Transport von Blechen, Profilen und Trägern.
Trägergreifer für den horizontalen Transport - Traglast von bis zu 7,5 t Die Trägergreifer... mehr


Trägergreifer für den horizontalen Transport - Traglast von bis zu 7,5 t

Die Trägergreifer TP-TTG sind für den horizontalen Transport von Blechen, Profilen und Trägern geeignet. Eine weitestgehend horizontale Lage der Trägerflansche beim Transport wird durch die versetzte Aufhängeöse geschaffen. Das Transportgut wird am Greifer auch ohne Zugbelastung durch die Sicherheitsarretierung mit Federspannung gesichert. Das Öffnen und Schließen der Greiferbacke sowie die Arretierung wird mittels eines Hebels erreicht.

Artikel-Nr.Traglast
Greifbereich
Aufhängeöse Ø
Gewicht
 kgmmmmkg
TP-TTG 0,5
500 0 - 20
50 2,9
TP-TTG 1,5 1500
0 - 30
70 6,8
TP-TTG 3,0 3000
0 - 35
80 11,3
TP-TTG 4,5 4500
0 - 40
90 14,8
TP-TTG 7,5 7500
0 - 45
110 30,0

Hinweis:
Wir empfehlen für den Transport von langen Trägern den paarweisen Einsatz der Greifer. Bitte beachten Sie, dass die Oberflächenhärte des Transportgutes unter 30 HRC liegen muss.

Trägergreifer für den horizontalen Transport, Traglast von bis zu 4,5 t

Die Trägergreifer TP-TTT sind für den horizontalen Transport von Blechen, Profilen und Trägern geeignet. Auf Grund der geschlitzten Festbacke sind sie geeignet, stirnseitig am Träger angeschlagen zu werden. Bei dieser Anwendung müssen grundsätzlich die Trägergreifer paarweise als zweisträngiges Gehänge zum Einsatz kommen. Das Transportgut wird am Greifer auch ohne Zugbelastung durch die Sicherheitsarretierung mit Federspannung gesichert. Das Öffnen und Schließen der Greiferbacke sowie die Arretierung wird mittels eines Hebels erreicht.

Artikel-Nr.Traglast
Greifbereich
Aufhängeöse Ø
Gewicht
 kgmmmmkg
TP-TTT 0,75
500 0 - 20 50 3,0
TP-TTT 1,5 1500 0 - 30 70 6,0
TP-TTT 3,0 3000 0 - 35 80 10,0
TP-TTT 4,5 4500 0 - 40 90 16,0

Hinweis:
Der Neigungswinkel des Anschlagmittels darf 30° nicht überschreiten. Bitte beachten Sie, dass die Oberflächenhärte des Transportgutes unter 30 HRC liegen muss.

Trägergreifer für den vertikalen Transport, Traglast von bis zu 3 t

Der Trägergreifer TP-TTR eignet sich besonders zum vertikalen Transport und zum Aus- und Einlagern von Trägern. Durch die weitgehend im Schwerpunkt der Träger liegende Aufhängeöse wird die annähernd vertikale Lage der Trägerflansche erreicht.
Die Sicherheitsarretierung mit Federspannung hält den Greifer auch ohne Zugbelastung am Transportgut fest. Der Hebel ermöglicht die leichte Handhabung beim Öffnen und Schließen der Greiferbacke und arretiert diese in geöffneter Stellung.

Artikel-Nr.Traglast
Greifbereich
Aufhängeöse Ø
Gewicht
 kgmmmmkg
TP-TTR 0,75 500 5 - 16
50 3,1
TP-TTR 1,5 1500
5 - 25 70 6,8
TP-TTR 3,0 3000 5 - 28
80 10,9

Hinweis:
Für den Transport von langen Trägern empfehlen wir den paarweisen Einsatz der Trägergreifer in Verbindung mit einer Traverse.
