Rollenklemme

Rollenklemme
Rollenklemme

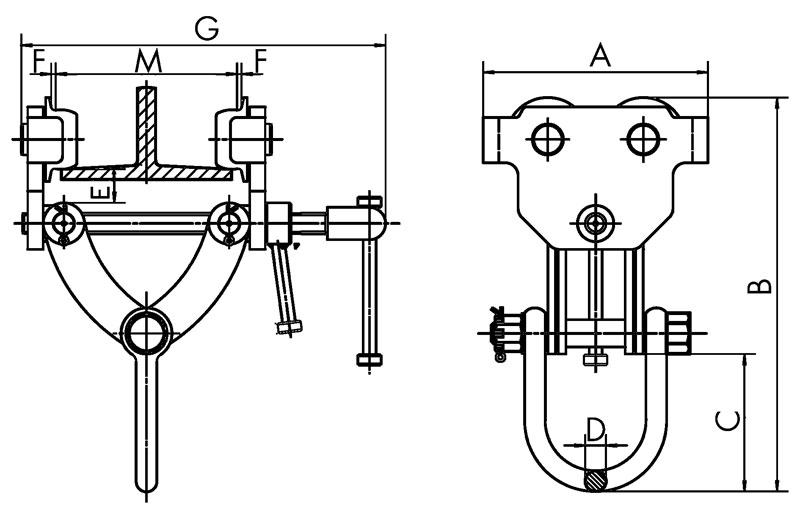

Zeichnung: Rollenklemme BR
Zeichnung: Rollenklemme BR


Traglast:

Kostenfreie Lieferung in 3 Werktagen ab Werk, freibleibend

Artikel-Nr.: RK-10

Eigenschaften:

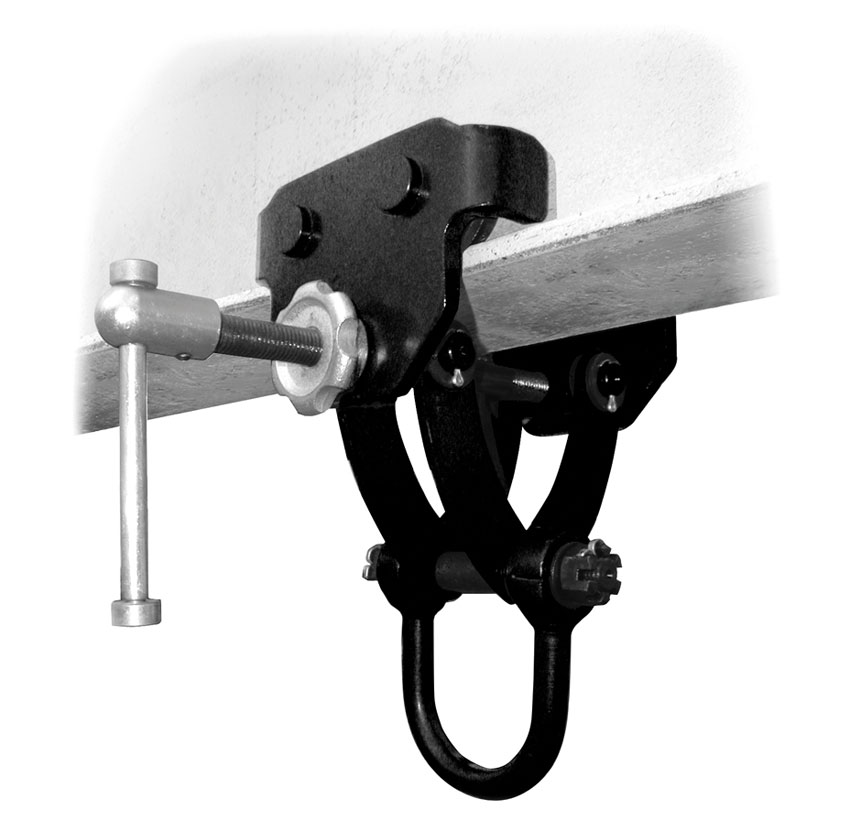

Die Trägerklemme mit integriertem Rollfahrwerk Typ BR ist eine ideale Montagehilfe, wenn Lasten an Deckenträgern einfach angeschlagen und verfahren werden sollen.

Die Rollklemme wird durch das Drehen der Gewindespindel auf die jeweilige Trägerflanschbreite eingestellt. Zur Sicherung wird der Konterhebel abschließend an das Seitenschild gedreht.

Das Material der Trägerklemme besteht aus isoliertem Stahl sowie einer verzinkten Spindel. Die Laufrollen bestehen aus Stahl und sind kugelgelagert.

Typ BR- 10 20 30 50 Tragfähigkeit (t) 1 2 3 5... mehr


Typ BR-10203050
Tragfähigkeit (t)
1
2
3
5
Greibereich (mm)
64
76
76
100
Greifbereich (mm)
203
203
203
305
Kurvenradius (m)
1,1
1,3
1,4
1,5
A (mm)
174
280
340
385
B min-/max. (mm)
263 - 324
339 - 387
374 - 438
450 - 528
C (mm)
105
111
127
135
D (mm)
324
387
438
528
E (mm)
340
340
345
465
F (mm)
≈ 3
≈ 3
≈ 3
≈ 3
G (mm)
174
174
280
345
Gewicht (kg)
7
20
32
53
