Leitungsaufroller 11662 / 11663

IP 65, Alu-Gehäuse, bis zu 8 Adern

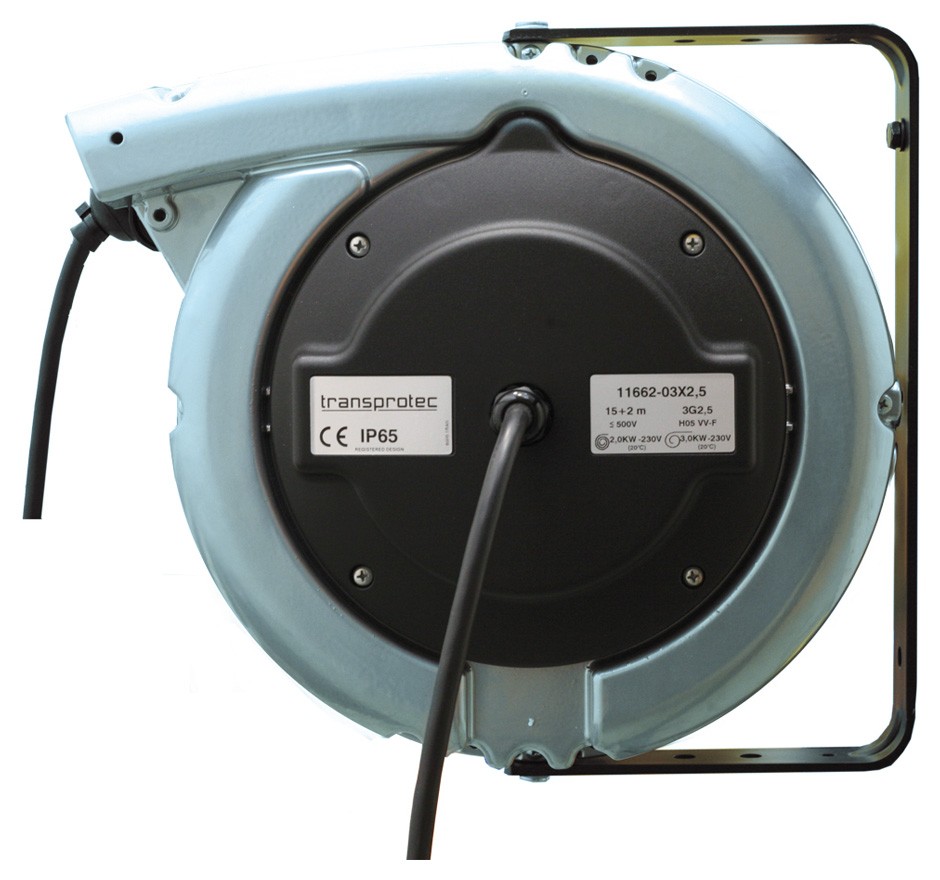

Leitungsaufroller 11662
Leitungsaufroller 11662

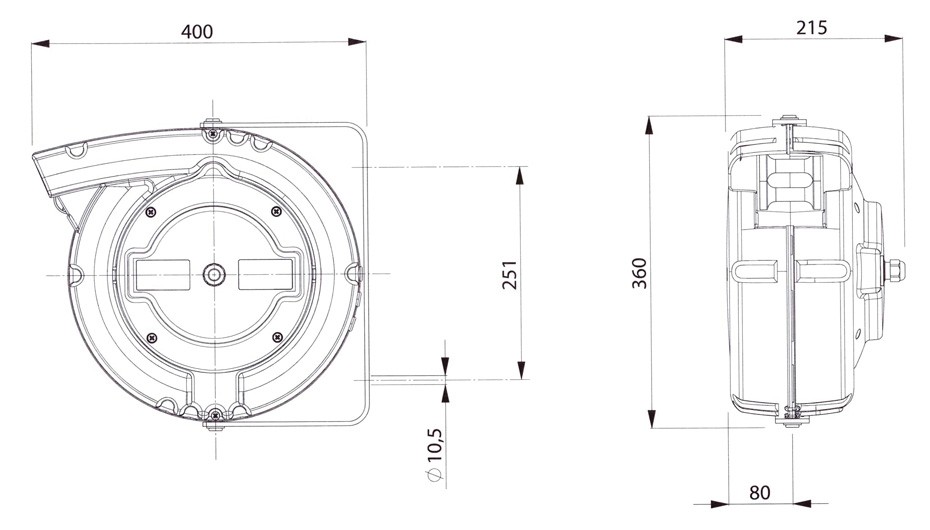

Zeichnung: Leitungsaufroller 11662 / 11663
Zeichnung: Leitungsaufroller 11662 / 11663

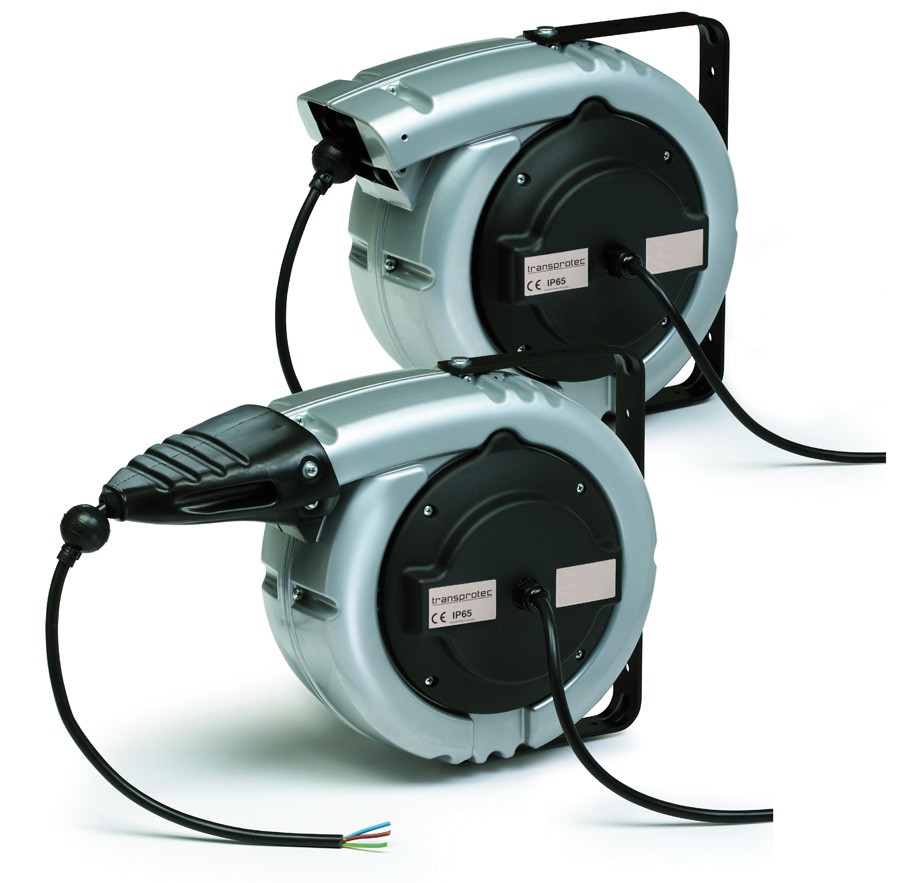

Leitungsaufroller 11662 / 11663
Leitungsaufroller 11662 / 11663


Artikel-Nummer:

Eigenschaften zu den einzelnen Artikeln entnehmen Sie bitte den Tabellen unten.

Mundstück:

Kostenfreie Lieferung in 3 Werktagen ab Werk, freibleibend

Artikel-Nr.: 11662-01x6.0

Technische Eigenschaften:
  • Aluminiumgehäuse
  • Kabelführungsöffnung mit Rollen
  • Kabelrücklaufsperre mit Zahnarretierung, alle 50 cm, leicht ausschaltbar, falls das Kabel kontinuierlich einer Zugkraft unterliegen soll
  • Leitungsaufroller dieser Baureihe werden mit abgeschalteter Voreinstellung der Kabelrücklauf-sperre ausgeliefert. Die Rücklaufsperre ist leicht aktivierbar.
  • Doppelerdungskontakte
  • Schleifringkörper besteht aus Messingringen und Stromabnehmern
  • Isolierspannung des Schleifringkörpers: 2,5 kV
  • Schutzart: IP 65
  • Umgebungstemperatur: -5°C bis +40°C
  • Lieferumfang mit Anschlussleitung an der Zuführseite
  • Leitung: H05 VV-F nach CEI 20-35 Normen oder Gummischlauchleitung H07 RN-F
  • Einpolige Leitungen: Gelb / Grün, H05 V-F

Aufhängung:
  • Wand- und Deckenbefestigung, schwenkbar
Artikel - Nr. Wickellänge (m) Aderzahl/ Querschnitt (mm²) V Leitung... mehr


Artikel - Nr.Wickellänge
(m)
Aderzahl/ Querschnitt
(mm²)
VLeitung aufgerollt
(W)
Leitung abgerollt
(W)
Gewicht
(kg)
Ohne
Mundstück
Mit
Mundstück
11662(..63)-01x6,0 22 1x6,0   / / 14
11662(..63)-01x16,0 15 1x16 / / 14
11662(..63)-02x1,5 24 2x1,5 2
3
0
1100 1800 14
11662(..63)-02x2,5 21 2x2,5 1800 2500 14
11662(..63)-03x1,5 24 3x1,5 1100 1800 14
11662(..63)-03x1,5RNF 20 3x1,5 1100 1800 14
11662(..63)-03x2,5 15 3x2,5 2000 3000 14
11662(..63)-03x2,5RNF 12 3x2,5 2000 3000 14
11662(..63)-04x1,5 21 4x1,5 4
0
0
1100 1800 14
11662(..63)-04x1,5RNF 16 4x1,5 1100 1800 14
11662(..63)-04x2,5 15 4x2,5 2000 3000 14
11662(..63)-04x2,5RNF 10 4x2,5 2000 3000 14
11662(..63)-05x1,5 15 5x1,5 1500 2200 14
11662(..63)-05x2,5 10 5x2,5 2000 3000 14
11662(..63)-05x2,5RNF 8 5x2,5 2000 3000 14
11662(..63)-07x1,0 16 7x1,0   3A 14
11662(..63)-07x1,5 9 7x1,5 4,5A 14
11662(..63)-08x1,0 11 8x1,0 3A 14
11662(..63)-08x1,5 8 8x1,5 4,5A 14

11663
Schutzart IP 43, mit zusätzlichem Mundstück für verbesserte Kabelführung und höhere Schutzart

Technische Zeichnung Leitungsaufroller 11662 / 1163

Leitungsaufroller 11662
