Leitungsaufroller 11658 / 11659

IP 42, Kunststoffgehäuse, bis zu 3 Adern

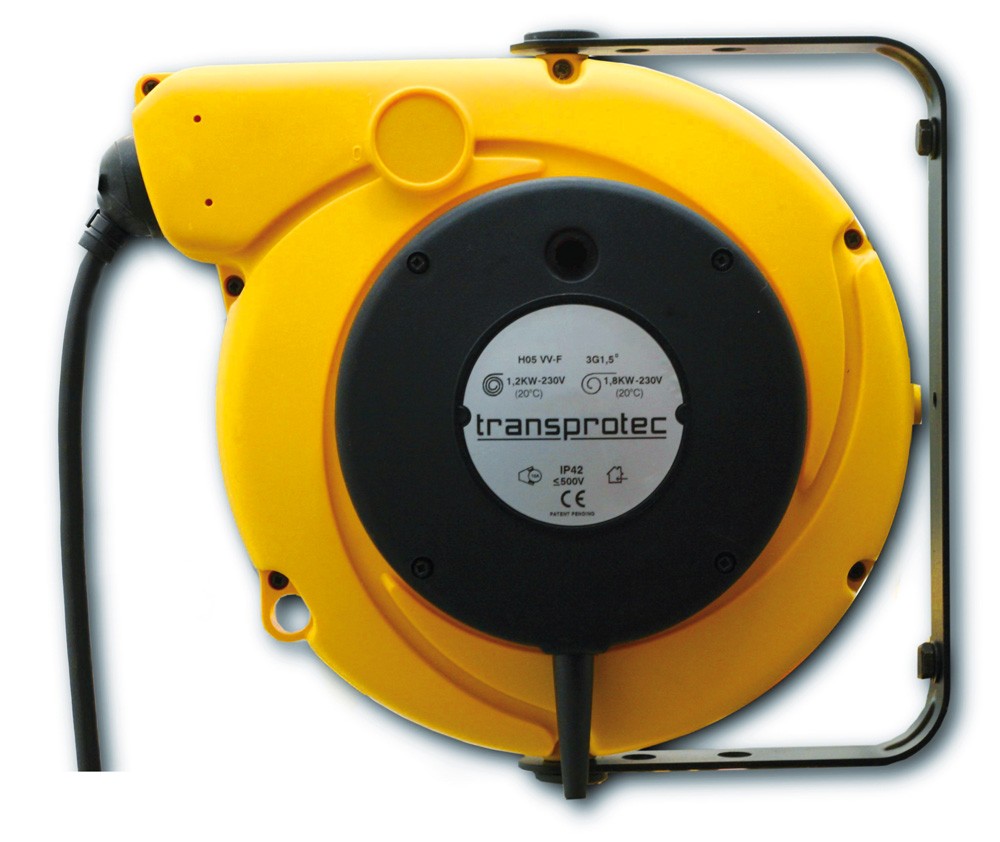

Leitungsaufroller 11658
Leitungsaufroller 11658

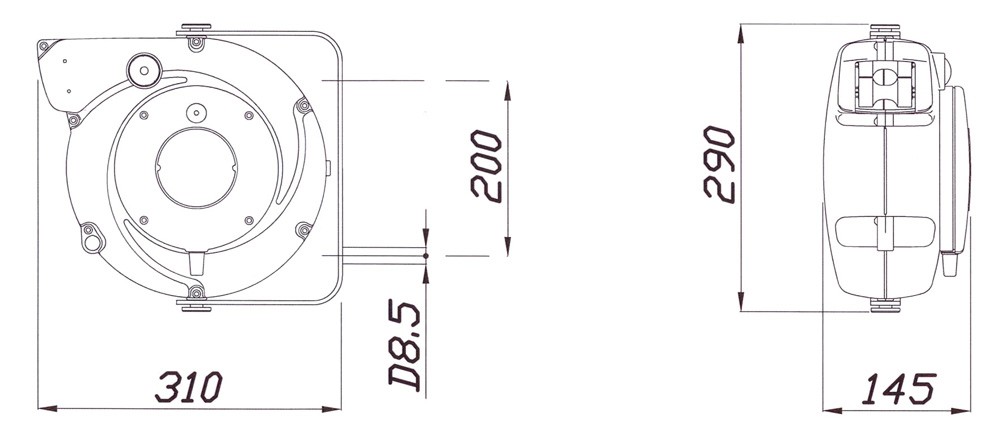

Zeichnung: Leitungsaufroller 11658
Zeichnung: Leitungsaufroller 11658

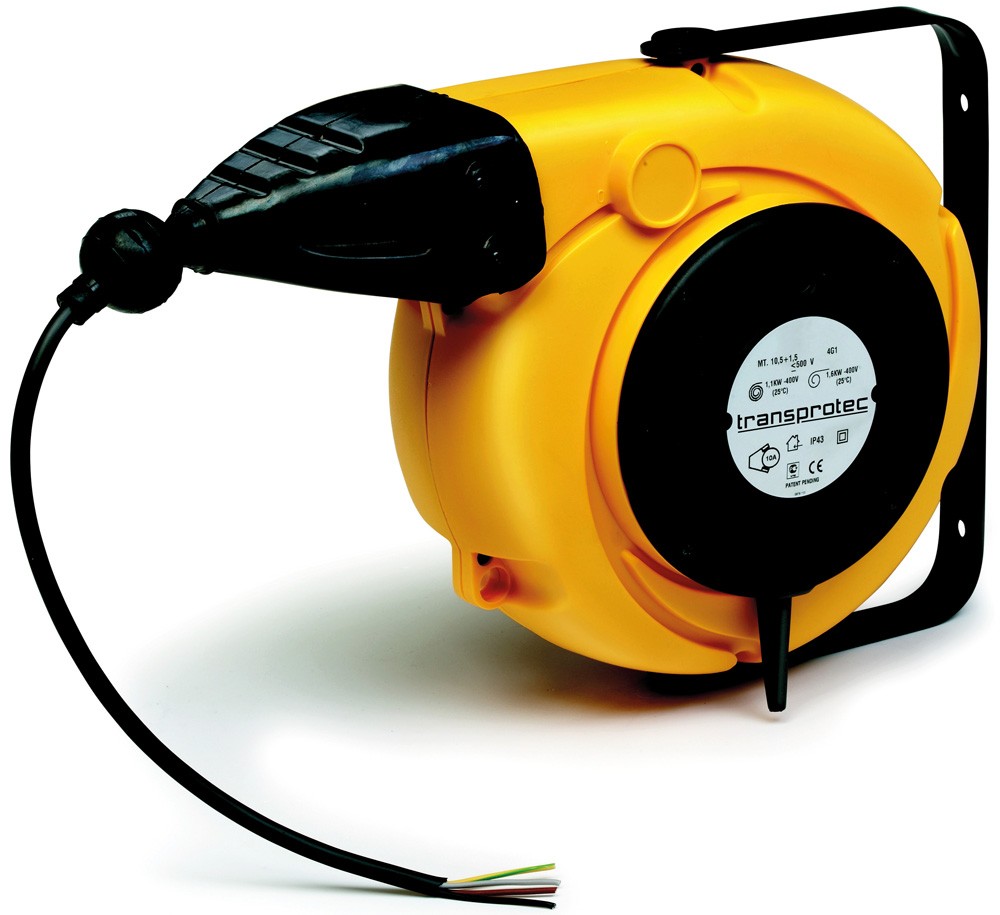

Leitungsaufroller 11659
Leitungsaufroller 11659

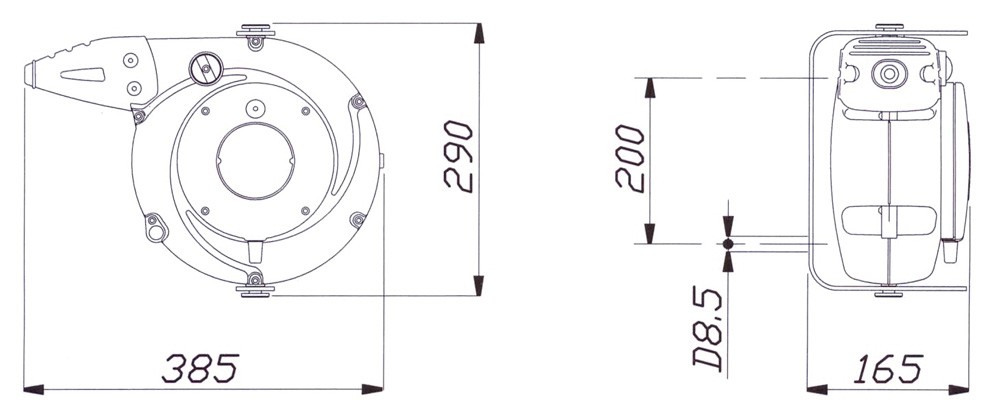

Zeichnung: Leitungsaufroller 11659
Zeichnung: Leitungsaufroller 11659
Technische Eigenschaften:
  • Stabiles Kunststoffgehäuse: Gelb, Schwarz
  • Spannung: max. 230V Kabelrücklaufsperre mit Zahnarretierung, alle 50 cm, leicht ausschaltbar falls das Kabel kontinuierlich einer Zugkraft unterliegen soll
  • Doppelerdungskontakt
  • Schutzart: IP 42
  • Umgebungstemperatur: -5°C bis +40°C
  • Leitung: H05VV-F, nach CEI 20-35 Normen, Lieferumfang ohne Anschlussleitung an der Zuführseite
  • Einpolige Leitungen: Gelb / Grün, H05 V-F

Aufhängung:
  • Wand- und Deckenbefestigung, schwenkbar

Mundstück:

Article-No.:

Eigenschaften zu den einzelnen Artikeln
entnehmen Sie bitte den Tabellen unten.

Artikel - Nr. Wickellänge (m) Aderzahl/ Querschnitt (mm²) V Leitung... mehr


Artikel - Nr.Wickellänge
(m)
Aderzahl/ Querschnitt
(mm²)
VLeitung aufgerollt
(W)
Leitung abgerollt
(W)
Gewicht
(kg)
Ohne
Mundstück
Mit
Mundstück
11658(..59)-01x2,5 15,0 1x2,5   / / 4,0
11658(..59)-01x6,0 12,5 1x6 / / 4,0
11658(..59)-01x16,0 8,5 1x16 / / 4,0
11658(..59)-02x1,0 14,0 2x1 2
3
0
900 1400 4,0
11658(..59)-02x1,0RNF 10,0 2x1 900 1400 4,0
11658(..59)-02x1,5 11,0 2x1,5 1100 1600 4,0
11658(..59)-02x2,5 8,5 2x2,5 1750 2300 4,0
11658(..59)-03x1,0 12,5 3x1 900 1400 4,0
11658(..59)-03x1,0RNF 8,0 3x1 900 1400 4,0
11658(..59)-03x1,5 10,0 3x1,5 1200 1800 4,0
11658(..59)-03x1,5RNF 7,0 3x1,5 1200 1800 4,0
11658(..59)-03x2,5 7,0 3x2,5 1850 2500 4,0
11658(..59)-04x1,0 10,5 4x1 4
0
0
1100 1600 4,5
11658(..59)-04x1,5 8,0 4x1,5 1350 1900 4,5
11658(..59)-04x2,5 5,5 4x2,5 2000 2700 4,5
11658(..59)-05x1,0 7,5 5x1 1000 1500 4,5
11658(..59)-05x1,5 5,5 5x1,5 1350 1900 4,5
11658(..59)-07x1,0 6,0 7x1   3A 5,0
11658(..59)-07x1,5 5,5 7x1,5 4,5A 5,0
11658(..59)-08x1,0 5,5 8x1 3A 5,0
Ausführung in IP 65, ohne Überhitzungschutz
11658(..59)-02x1,0/IP 65 14,0 2x1   900 1400 4,0
11658(..59)-03x1,5/IP 65 10,0 3x1,5 1200 1800 4,0

11659
Schutzart IP 43, mit zusätzlichem Mundstück für verbesserte Kabelführung und höhere Schutzart
