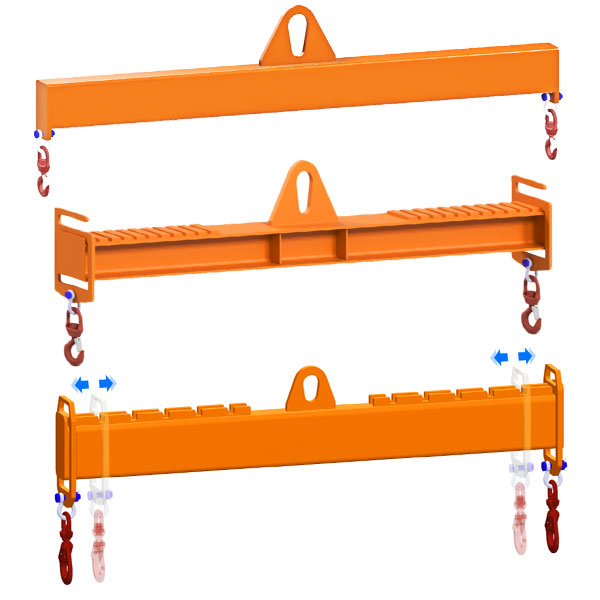

Krantraversen - leichte Bauweise

Balkentraversen mit Tragfähigkeit von bis zu 5 t

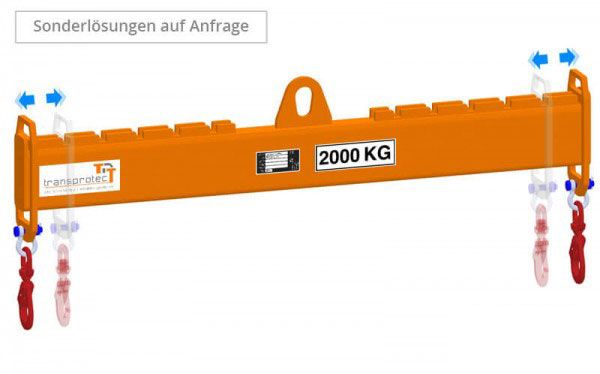

Verstellbare Krantraverse - Leichte Bauweise
Verstellbare Krantraverse - Leichte Bauweise

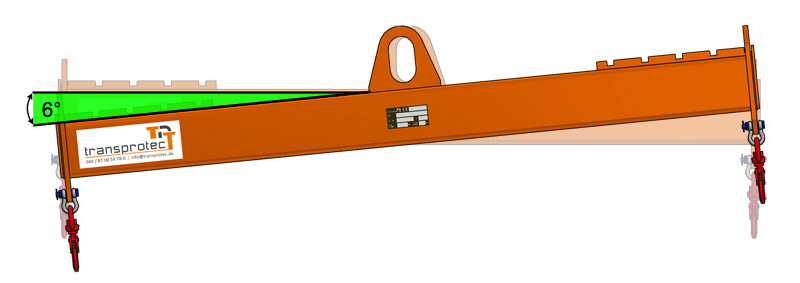

Max. Arbeitswinkel von 6° nach DIN 13155

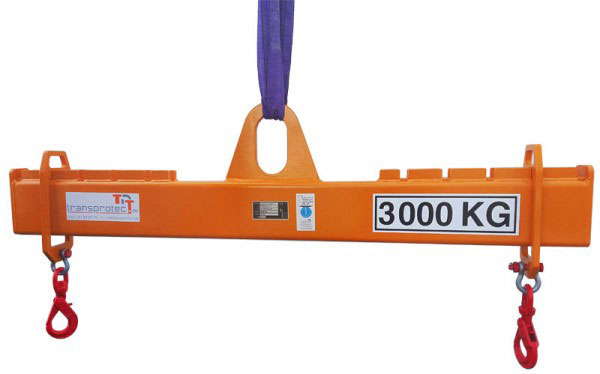

Verstellbare Krantraverse 3.000 kg

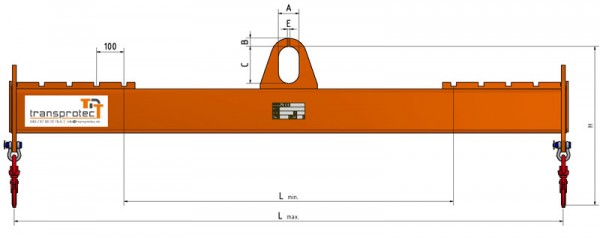

Zeichnung: Verstellbare Krantraverse - Leichte Bauweise

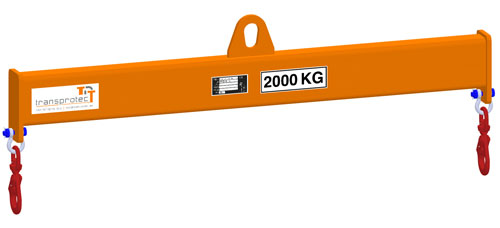

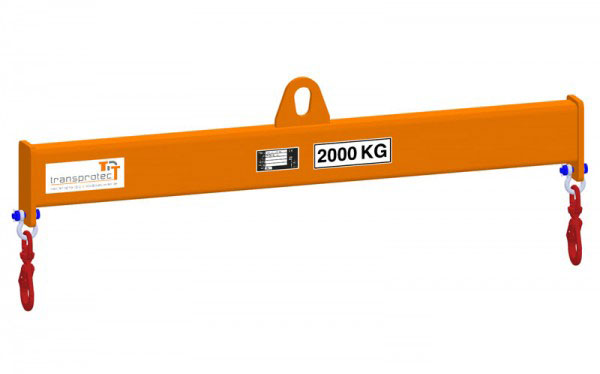

Starre Krantraverse - Leichte Bauweise
Zeichnung: Starre Krantraverse - Leichte Bauweise
Preis jetzt anfragen

*zzgl. MwSt.

Traglast:

Arbeitsbreite verstellbar:

Arbeitsbreite (mm):

Preis anfragen
Preis anfragen
Bitte geben Sie die Zeichenfolge in das nachfolgende Textfeld ein.

Mit * gekennzeichnete Felder sind Pflichtfelder.
Artikel-Nr.: 203690

Krantraversen von transprotec werden als mechanische Träger in verschiedenen Varianten und Bauformen unter Berücksichtigung der aktuellen Sicherheitsbestimmungen und Normen ausgeführt.

Die Krantraversen finden zur Befestigung oder Verbindung, aber auch zur Stabilisierung von Baugruppen Verwendung. So werden die Balkentraversen der transprotec GmbH in verschiedensten Branchen in Konstruktionen oder als Lastaufnahmemittel für das Anschlagen von Lasten genutzt.
Neben der Verwendung von hochwertigen Stählen wie St 37 oder St 52 können die Krantraversen auf... mehr


Neben der Verwendung von hochwertigen Stählen wie St 37 oder St 52 können die Krantraversen auf Wunsch auch in Edelstahl oder Aluminium ausgeführt werden. Neben Standardausführungen bieten wir Sonderkonstruktionen für spezifische Anwendungen. Krantraversen sind kein fester Bestandteil eines Kranes.
Durch die Verwendung von Krantraversen können zum Teil Nachteile baulicher Gegebenheiten, z.B. niedrige Hallen, Störkanten, etc. ausgeglichen werden. Da bspw. bei der Verwendung einer Krantraverse der Neigungswinkel vom Anschlagmittel bei dem Anschlagen langer Lasten deutlich verringert werden kann.
Balkentraversen können als
  • mehrfach manuell verstellbare Krantraversen,
  • stufenlos automatisch verstellbare Krantraversen,
  • Krantraversen mit verstellbarer Vierpunktaufhängung,
  • Wendetraversen
ausgeführt sein.



Verstellbare Krantraversen - leichte Bauweise

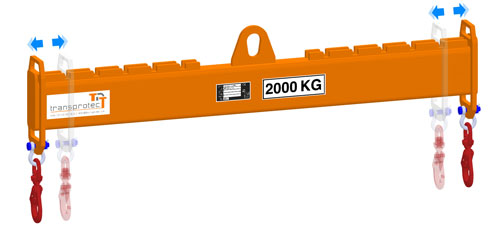

Verstellbare Krantraverse

Eigenschaften:

  • Stabile Ausführung aus Stahl-Hohlprofilen
  • Anschlagpunkte im Raster von 100 mm verstellbar
  • Lastwechsel < 20.000 nach DIN 13155
  • Hochwertige Beschichtung in RAL 2000 gelborange
  • Einsatztemperaturbereich: -20°C bis 80°C
Lieferumfang:
  • Lasthakenöse für Einfachkranhaken nach DIN 15401
  • 2 hochfeste Schäkel, geschweift, mit Mutter und Splint
  • 2 Automatikhaken mit Wirbel
  • EG-Konformitätserklärung / CE-Kennzeichnung
  • Dokumentation und Prüfbuch
Optional:
  • Verschiedene Tragfähigkeiten
  • Zusätzliche Anbindungen: Kranseitig oder Lastseitig
  • Aufnahmen für den Staplerbetrieb
  • Ablagegestell /Abstellfüße
  • Lackierung/Beschichtung nach Kundenwunsch

Artikel - Nr.TraglastMin. ArbeitsbreiteMax. ArbeitsbreiteGesamtbreiteHöhe von Einhängepunkt zu EinhängepunnktAufhängeöseGewicht
 (kg)L min (mm)L max (mm)(mm)H (mm)A (mm)B (mm)C (mm)E
(mm)
(kg)
203690
1000
700
1500
1540
465
60
20
105
15
40
203695
2000
700
1500
1540
510
80
30
150
15
41
203700
3000
700
1500
1550
605
100
40
165
15
60
203705
5000
700
1500
1550
730
100
40
190
25
90
203691
1000
800
2000
2040
465
60
20
105
15
51
203696
2000
800
2000
2040
510
80
30
150
15
52
203701
3000
800
2000
2050
605
100
40
165
15
75
203706
5000
800
2000
2050
730
100
40
190
25
112
203692
1000
900
2500
2540
495
60
20
105
15
62
203697
2000
900
2500
2550
585
80
30
150
15
90
203702
3000
900
2500
2550
605
100
40
165
15
91
203707
5000
900
2500
2550
730
100
40
190
25
133
203693
1000
1000
3000
3040
465
60
20
105
15
73
203698
2000
1000
3000
3050
585
80
30
150
15
105
203703
3000
1000
3000
3050
700
100
40
165
15
151
203708
5000
1000
3000
3050
730
100
40
190
25
155
203694
1000
1100
3500
3540
465
60
20
105
15
83
203699
2000
1100
3500
3550
585
80
30
150
15
119
203704
3000
1100
3500
3550
700
100
40
165
15
172
203709
5000
1100
3500
3550
730
100
40
190
25
177

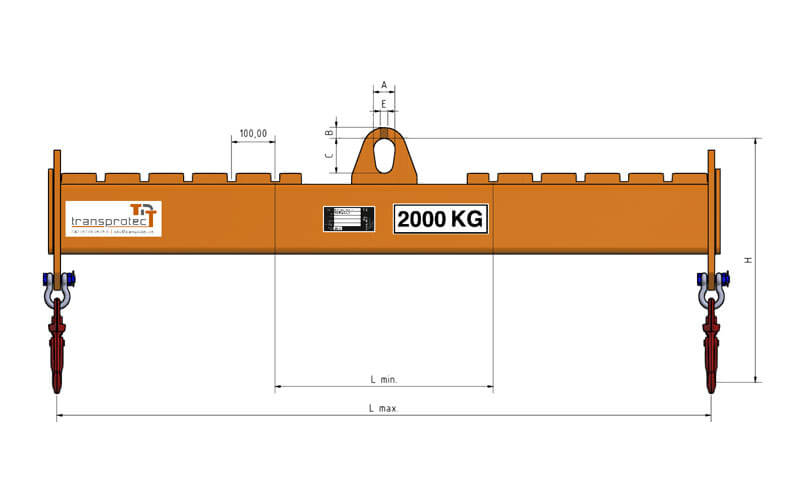

Zeichnung: Verstellbare Krantraverse - Leichte Bauweise


Starre Krantraversen - leichte Bauweise

Starre Krantraverse

Eigenschaften:

  • Stabile Ausführung aus Stahlbau-Hohlprofilen
  • Ohne Verstellung
  • Seitlich angebrachte Lastaufnahmehaken
  • Lastwechsel < 20.000 nach DIN 13155
  • Hochwertige Beschichtung in RAL 2000 gelborange
  • Einsatztemperaturbereich: -20°C bis 80°C



Lieferumfang:
  • Aufhängeöse für Einfachkranhaken nach DIN 15401
  • 2 hochfeste Schäkel, geschweift, mit Mutter und Splint
  • 2 Automatikhaken mit Wirbel
  • EG-Konformitätserklärung / CE-Kennzeichnung
  • Dokumentation und Prüfbuch
Optional:
  • Verschiedene Tragfähigkeiten
  • Zusätzliche Anbindungen: kranseitig oder lastseitig
  • Aufhängung außermittig für asymmetrische Lasten
  • Staplerzinkenaufnahmen
  • Abstellfüße
  • Lackierung / Beschichtung nach Kundenwunsch

Artikel - Nr.TraglastArbeitsbreiteGesamtbreiteHöhe von Einhängepunkt zu EinhängepunnktAufhängeöseGewicht
 (kg)L (mm)(mm)H (mm)A (mm)B (mm)C (mm)E (mm)(kg)
203670
1000
1500
1565
440
60
20
105
15
32
203675
2000
1500
1565
485
80
30
150
15
34
203680
3000
1500
1565
580
100
40
165
15
52
203685
5000
1500
1590
705
100
40
190
25
82
203671
1000
2000
2065
440
60
20
105
15
42
203676
2000
2000
2065
480
80
30
150
15
43
203681
3000
2000
2065
580
100
40
165
15
66
203686
5000
2000
2090
705
100
40
190
25
100
203672
1000
2500
2565
440
60
20
105
15
51
203677
2000
2500
2570
560
80
30
150
15
78
203682
3000
2500
2570
580
100
40
165
15
80
203687
5000
2500
2590
705
100
40
190
25
122
203673
1000
3000
3065
440
60
20
105
15
55
203678
2000
3000
3070
560
80
30
150
15
92
203683
3000
3000
3090
680
100
40
165
15
137
203688
5000
3000
3090
705
100
40
190
25
142
203674
1000
3500
3565
440
60
20
105
15
69
203679
2000
3500
3570
560
80
30
150
15
106
203684
3000
3500
3590
680
100
40
165
15
157
203689
5000
3500
3590
705
100
40
190
25
162

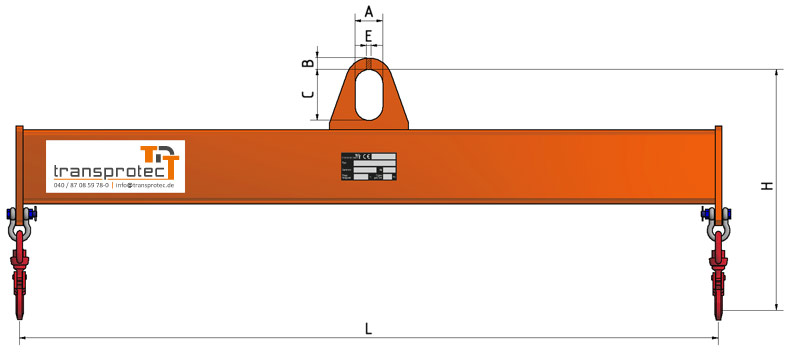

Zeichnung: Starre Krantraverse - Leichte Bauweise



Vorschriften für Krantraversen:

Während der Entwicklung und Konstruktion sowie der Fertigung von Krantraversen sind folgende Vorschriften und Normen zu berücksichtigen:

  • Maschinenrichtlinie 2006/42/EG - Die Maschinenrichtlinie regelt ein einheitliches Schutzniveau zur Unfallverhütung für Maschinen beim Inverkehrbringen innerhalb des europäischen Wirtschaftsraums. Die Richtlinie sieht eine CE-Kennzeichnung vor.
  • DIN EN ISO 12100 „Sicherheit von Maschinen - Allgemeine Gestaltungsleitsätze - Risikobeurteilung und Risikominderung“ legt die grundsätzliche Terminologie und Methodologie fest und stellt allgemeine Leitsätze zur Risikobeurteilung und Risikominderung auf, um Konstrukteure dabei zu unterstützen, sichere Maschinen herzustellen.
  • DIN EN 13155 „Krane - Sicherheit - Lose Lastaufnahmemittel“: In der DIN EN 13155 sind Sicherheitsvorkehrungen sowie Maßnahmen geregelt, die Gefährdungen beim Einsatz von Krantraversen vermeiden helfen. Zusätzlich werden Prüfverfahren vorgegeben, die für Krantraversen, Krangabeln, Vakuumheber, Lasthebemagnete, Klemmen, Blechklemmen bindend sind.
  • DIN 15428 „Hebezeuge; Lastaufnahmeeinrichtungen, Technische Lieferbedingungen“: In der DIN 15428 werden die Grundsätze für die Prüfung und Zertifizierung von Lastaufnahmemitteln wie u.a. für Krantraversen definiert
  • DIN EN 10025 „Warmgewalzte Erzeugnisse aus Baustählen - Teil 1: Allgemeine technische Lieferbedingungen“: In der DIN EN 10025 wird der Einsatz der zu verwendenden Werkstoffe von Krantraversen geregelt.
  • DGUV Regel: Nach der DGUV-R 100-500 müssen Krantraversen mindestens einmal im Jahr von einem Sachkundigen geprüft werden. Für die Prüfungen bildet die DIN 15409 „Hebezeuge, Lastaufnahmeeinrichtungen, Überwachung im Gebrauch die Grundlage.
