Krantraversen - leichte Bauweise

Balkentraversen mit Tragfähigkeit von bis zu 5 t

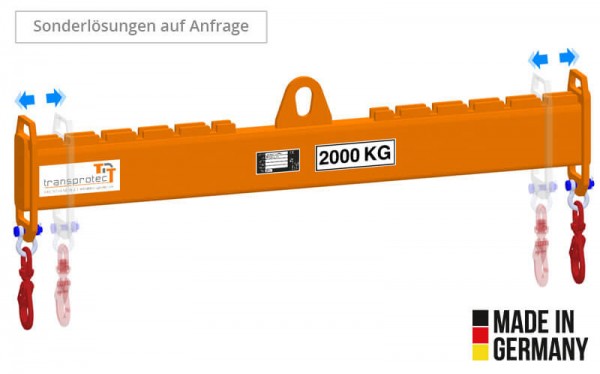

Verstellbare Krantraverse - Leichte Bauweise
Verstellbare Krantraverse - Leichte Bauweise

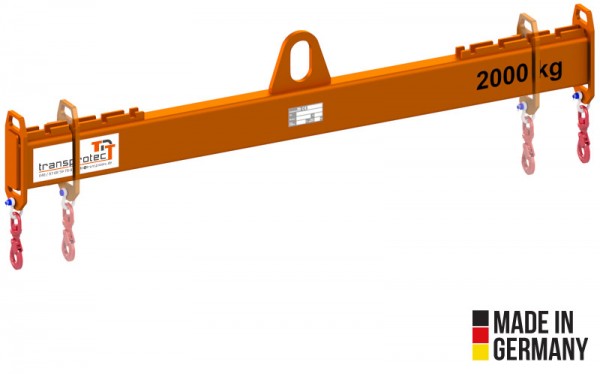

Verstellbare Krantraverse 3.000 kg
Verstellbare Krantraverse 3.000 kg
Zeichnung: Verstellbare Krantraverse - Leichte Bauweise
Zeichnung: Verstellbare Krantraverse - Leichte Bauweise
Starre Krantraverse - Leichte Bauweise
Starre Krantraverse - Leichte Bauweise
Zeichnung: Starre Krantraverse - Leichte Bauweise
Zeichnung: Starre Krantraverse - Leichte Bauweise
Max. Arbeitswinkel von 6° nach DIN 13155
Max. Arbeitswinkel von 6° nach DIN 13155
Krantraversen von transprotec werden als mechanische Träger in verschiedenen Varianten und Bauformen unter Berücksichtigung der aktuellen Sicherheitsbestimmungen und Normen ausgeführt.

Die Krantraversen finden zur Befestigung oder Verbindung, aber auch zur Stabilisierung von Baugruppen Verwendung. So werden die Balkentraversen der transprotec GmbH in verschiedensten Branchen in Konstruktionen oder als Lastaufnahmemittel für das Anschlagen von Lasten genutzt.

Traglast:

Arbeitsbreite verstellbar:

Arbeitsbreite (mm):

Neben der Verwendung von hochwertigen Stählen wie St 37 oder St 52 können die Krantraversen auf... mehr


Neben der Verwendung von hochwertigen Stählen wie St 37 oder St 52 können die Krantraversen auf Wunsch auch in Edelstahl oder Aluminium ausgeführt werden. Neben Standardausführungen bieten wir Sonderkonstruktionen für spezifische Anwendungen. Krantraversen sind kein fester Bestandteil eines Kranes.
Durch die Verwendung von Krantraversen können zum Teil Nachteile baulicher Gegebenheiten, z.B. niedrige Hallen, Störkanten, etc. ausgeglichen werden. Da bspw. bei der Verwendung einer Krantraverse der Neigungswinkel vom Anschlagmittel bei dem Anschlagen langer Lasten deutlich verringert werden kann.
Balkentraversen können als
  • mehrfach manuell verstellbare Krantraversen,
  • stufenlos automatisch verstellbare Krantraversen,
  • Krantraversen mit verstellbarer Vierpunktaufhängung,
  • Wendetraversen
ausgeführt sein.



Verstellbare Krantraversen - leichte Bauweise

Verstellbare Krantraverse

Eigenschaften:

  • Stabile Ausführung aus Stahl-Hohlprofilen
  • Anschlagpunkte im Raster von 100 mm verstellbar
  • Lastwechsel < 20.000 nach DIN 13155
  • Hochwertige Beschichtung in RAL 2000 gelborange
  • Einsatztemperaturbereich: -20°C bis 80°C
Lieferumfang:
  • Lasthakenöse für Einfachkranhaken nach DIN 15401
  • 2 hochfeste Schäkel, geschweift, mit Mutter und Splint
  • 2 Automatikhaken mit Wirbel
  • EG-Konformitätserklärung / CE-Kennzeichnung
  • Dokumentation und Prüfbuch
Optional:
  • Verschiedene Tragfähigkeiten
  • Zusätzliche Anbindungen: Kranseitig oder Lastseitig
  • Aufnahmen für den Staplerbetrieb
  • Ablagegestell /Abstellfüße
  • Lackierung/Beschichtung nach Kundenwunsch

Artikel - Nr.TraglastMin. ArbeitsbreiteMax. ArbeitsbreiteGesamtbreiteHöhe von Einhängepunkt zu EinhängepunnktAufhängeöseGewicht
 (kg)L min (mm)L max (mm)(mm)H (mm)A (mm)B (mm)C (mm)E
(mm)
(kg)
19470404748
1000
500
1500
1540
495
40
20
60
15
42
19470404749
2000
500
1500
1540
495
40
20
60
15
43
19470404750
3000
500
1500
1540
560
50
25
80
15
60
19470404751
5000
500
1500
1540
710
60
30
100
20
90
19470404752
1000
1000
2000
2040
495
40
20
60
15
50
19470404753
2000
1000
2000
2040
495
40
20
60
15
51
19470404754
3000
1000
2000
2040
560
50
25
80
15
70
19470404755
5000
1000
2000
2040
710
60
30
100
20
110
19470404756
1000
700
2500
2540
495
40
20
60
15
65
19470404757
2000
700
2500
2540
560
40
20
60
15
88
19470404758
3000
700
2500
2540
560
50
25
80
15
90
19470404759
5000
700
2500
2540
710
60
30
100
20
130
19470404760
1000
1200
3000
3040
495
40
20
60
15
80
19470404761
2000
1200
3000
3040
560
40
20
60
15
105
19470404762
3000
1200
3000
3040
685
50
25
80
15
150
19470404763
5000
1200
3000
3044
710
60
30
100
20
152
19470404764
1000
1700
3500
3544
495
40
20
60
15
82
19470404765
2000
1700
3500
3544
560
40
20
60
15
115
19470404766
3000
1700
3500
3544
685
50
25
80
15
170
19470404794
5000
1700
3500
3544
710
60
30
100
20
172



Zeichnung: Verstellbare Krantraverse - Leichte Bauweise


Starre Krantraversen - leichte Bauweise

Starre Krantraverse

Eigenschaften:

  • Stabile Ausführung aus Stahlbau-Hohlprofilen
  • Ohne Verstellung
  • Seitlich angebrachte Lastaufnahmehaken
  • Lastwechsel < 20.000 nach DIN 13155
  • Hochwertige Beschichtung in RAL 2000 gelborange
  • Einsatztemperaturbereich: -20°C bis 80°C



Lieferumfang:
  • Aufhängeöse für Einfachkranhaken nach DIN 15401
  • 2 hochfeste Schäkel, geschweift, mit Mutter und Splint
  • 2 Automatikhaken mit Wirbel
  • EG-Konformitätserklärung / CE-Kennzeichnung
  • Dokumentation und Prüfbuch
Optional:
  • Verschiedene Tragfähigkeiten
  • Zusätzliche Anbindungen: kranseitig oder lastseitig
  • Aufhängung außermittig für asymmetrische Lasten
  • Staplerzinkenaufnahmen
  • Abstellfüße
  • Lackierung / Beschichtung nach Kundenwunsch

Artikel - Nr.TraglastArbeitsbreiteGesamtbreiteHöhe von Einhängepunkt zu EinhängepunnktAufhängeöseGewicht
 (kg)L (mm)(mm)H (mm)A (mm)B (mm)C (mm)E (mm)(kg)
19470404774
1000
1500
1515
460
40
20
60
15
35
19470404775
2000
1500
1515
460
40
20
60
15
36
19470404776
3000
1500
1515
525
50
25
80
15
52
19470404777
5000
1500
1515
675
60
30
100
20
80
19470404778
1000
2000
2015
460
40
20
60
15
45
19470404779
2000
2000
2015
460
40
20
60
15
46
19470404780
3000
2000
2015
525
50
25
80
15
65
19470404781
5000
2000
2015
675
60
30
100
20
100
19470404782
1000
2500
2515
460
40
20
60
15
55
19470404783
2000
2500
2515
525
40
20
60
15
80
19470404784
3000
2500
2515
525
50
25
80
15
81
19470404785
5000
2500
2515
675
60
30
100
20
120
19470404786
1000
3000
3015
460
40
20
60
15
65
19470404787
2000
3000
3015
525
40
20
60
15
95
19470404788
3000
3000
3015
675
50
25
80
15
140
19470404789
5000
3000
3015
750
60
30
100
20
142
19470404790
1000
3500
3515
460
40
20
60
15
72
19470404791
2000
3500
3515
525
40
20
60
15
107
19470404792
3000
3500
3515
645
50
25
80
15
160
19470404795
5000
3500
3515
675
60
30
100
20
162



Zeichnung: Starre Krantraverse - Leichte Bauweise



Vorschriften für Krantraversen:

Während der Entwicklung und Konstruktion sowie der Fertigung von Krantraversen sind folgende Vorschriften und Normen zu berücksichtigen:

  • Maschinenrichtlinie 2006/42/EG - Die Maschinenrichtlinie regelt ein einheitliches Schutzniveau zur Unfallverhütung für Maschinen beim Inverkehrbringen innerhalb des europäischen Wirtschaftsraums. Die Richtlinie sieht eine CE-Kennzeichnung vor.
  • DIN EN ISO 12100 „Sicherheit von Maschinen - Allgemeine Gestaltungsleitsätze - Risikobeurteilung und Risikominderung“ legt die grundsätzliche Terminologie und Methodologie fest und stellt allgemeine Leitsätze zur Risikobeurteilung und Risikominderung auf, um Konstrukteure dabei zu unterstützen, sichere Maschinen herzustellen.
  • DIN EN 13155 „Krane - Sicherheit - Lose Lastaufnahmemittel“: In der DIN EN 13155 sind Sicherheitsvorkehrungen sowie Maßnahmen geregelt, die Gefährdungen beim Einsatz von Krantraversen vermeiden helfen. Zusätzlich werden Prüfverfahren vorgegeben, die für Krantraversen, Krangabeln, Vakuumheber, Lasthebemagnete, Klemmen, Blechklemmen bindend sind.
  • DIN 15428 „Hebezeuge; Lastaufnahmeeinrichtungen, Technische Lieferbedingungen“: In der DIN 15428 werden die Grundsätze für die Prüfung und Zertifizierung von Lastaufnahmemitteln wie u.a. für Krantraversen definiert
  • DIN EN 10025 „Warmgewalzte Erzeugnisse aus Baustählen - Teil 1: Allgemeine technische Lieferbedingungen“: In der DIN EN 10025 wird der Einsatz der zu verwendenden Werkstoffe von Krantraversen geregelt.
  • DGUV Regel: Nach der DGUV-R 100-500 müssen Krantraversen mindestens einmal im Jahr von einem Sachkundigen geprüft werden. Für die Prüfungen bildet die DIN 15409 „Hebezeuge, Lastaufnahmeeinrichtungen, Überwachung im Gebrauch die Grundlage.
