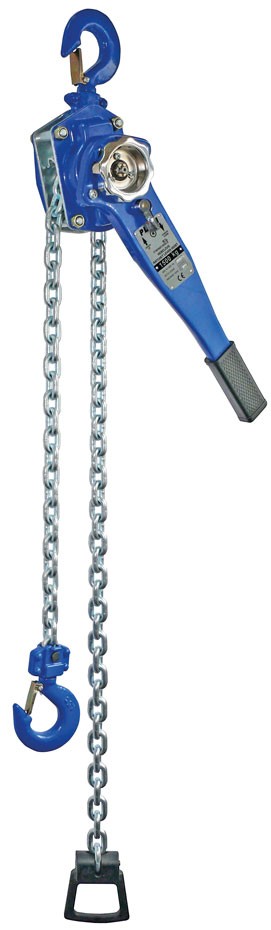

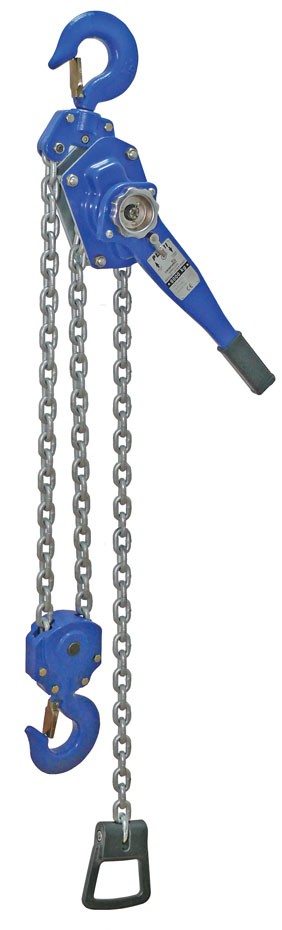

Hebelzug TLX

Hebelzug TLX
Hebelzug TLX
Hebelzug TLX
Hebelzug TLX
Hebelzug TLX
Hebelzug TLX


Technische Eigenschaften:

  • Stahlgehäuse
    Die Gehäuse der Flaschenzüge
    werden aus Tiefform-Stahlblechen
    gefertigt. Die Umlenkrollen und
    Hakenhalter sind aus Stahlguss.
  • Sicherheitsbremse
    Eine Lastdruckbremse hält stets die Last automatisch und zuverlässig beim Heben und Senken fest.
  • Drehbare Haken
    Die Trag- und Lasthaken sind aus wärme-
    behandeltem Vergütungsstahl ge-
    schmiedet und haben federbelastete,
    passgenaue Hakensicherungen.
  • Rostschutz
    Schrauben, Muttern und Scheiben
    ind galvanisch verzinkt.

Traglast:

Der Hebelzug TLX zeichnet sich durch seine einfache Handhabung, gute Qualität sowie einer langen... mehr


Der Hebelzug TLX zeichnet sich durch seine einfache Handhabung, gute Qualität sowie einer langen Lebensdauer bei hoher Beanspruchung aus. Das Gerät kann vielseitig als Hebe- und Abspanngerät eingesetzt werden. Der TLX findet seinen Einsatz im industriellen Bereich, bei Montageeinsätzen, im Bau und Handwerk sowie im Güterverkehr.

Typ / Type TLX-
0,75
1,5
3
6
Tragfähigkeit / Load capacity (t)
0,75
1,5
3
6
Standardhub / Standard lift (m)
1,5
1,5
1,5
1,5
Hebelkraft (daN)
20
26
38
39
Zahl der Kettenstränge
1
1
1
2
Kettengröße (mm)
6 x 18
7,1 x 21
10 x 30
10 x 30

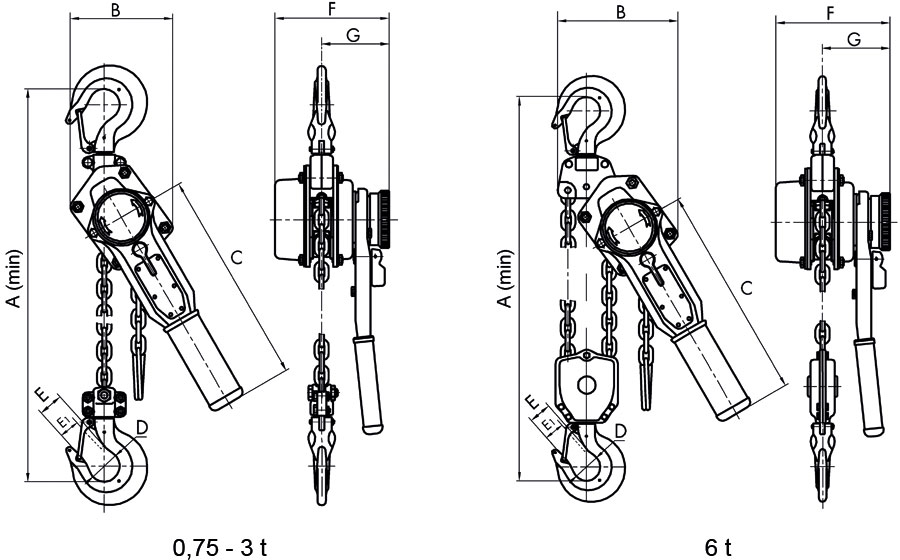

A: min. Bauhöhe (mm)
340
360
480
600
Maße: B (mm)
135
160
210
250
C (mm)
296
420
420
420
D (mm)
37
37
47
69
E (mm)
23,7
31,6
35,3
46
E1 (mm)
18,9
27,2
30,8
41,2
F (mm)
150
170
190
190
G (mm)
90
98
105
105
Gewicht mit Standardhub (kg)
6,8
10,1
19,6
29
Gewicht je Meter Mehrhub (kg)
0,8
0,7
2,2
4,4
