Laufkatzen

Handlaufkatzen und Haspellaufkatzen

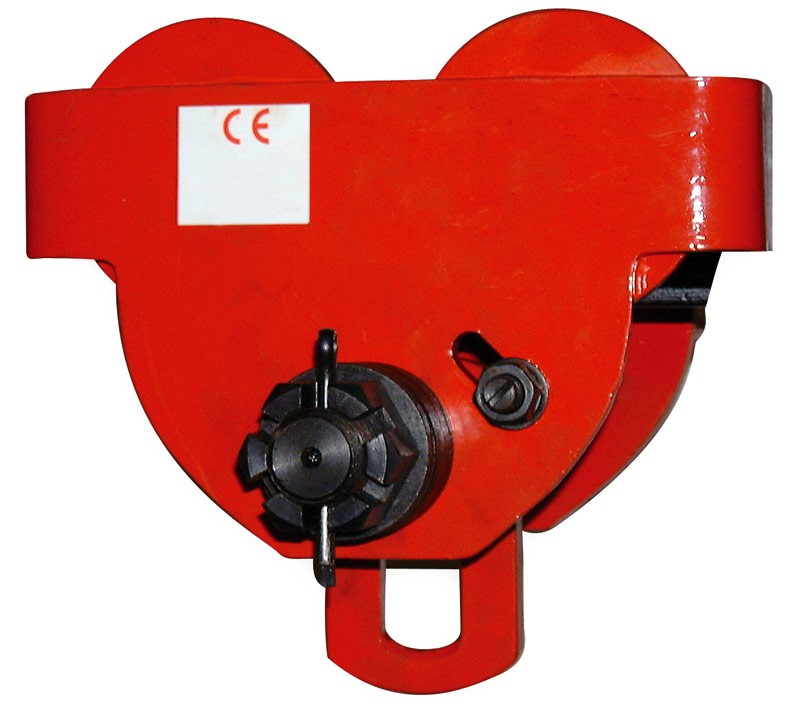

Handlaufkatze PT
Handlaufkatze PT

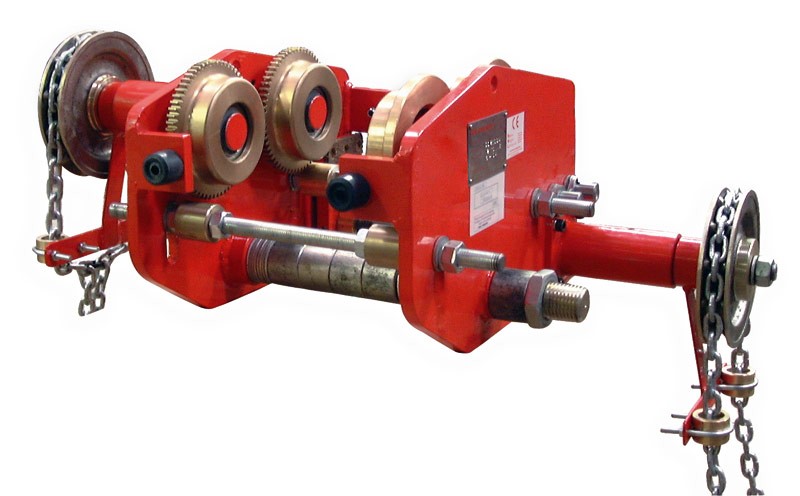

Haspellaufkatze GT
Haspellaufkatze GT

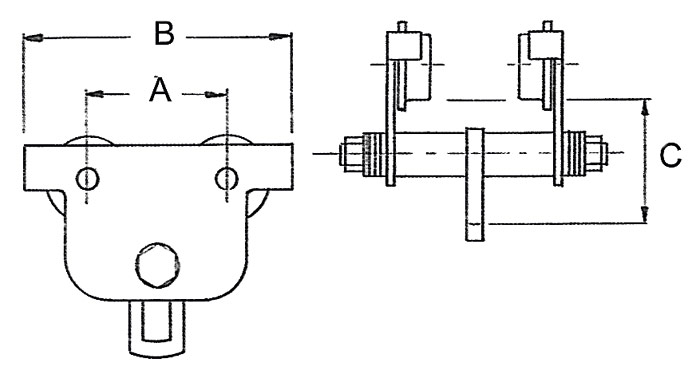

Zeichnung: Laufkatzen
Zeichnung: Laufkatzen

Die manuell bedienbaren Laufkatzen ohne pneumatischen Antrieb für Druckluftkettenzüge der Baureihen TCR und RRI können mit Tragfähigkeiten bis zu 10 t geliefert werden. Die Laufkatzen können optional als ex-geschützte Ausführung ausgeführt werden.

Technische Eigenschaften:
  • Für verschiedene Flanschbreiten und -ausführungen einstellbar
  • Räder für parallele und konische Flansche
  • Schweres, geschlossenes Lager
  • Für einen Flanschbereich, breiter auf Anfrage
  • Laufräder aus Gussstahl in Standardausführung
  • Bronzierte Laufräder für Ex-Ausführung
  • Gummipuffer (ex- geschützte Ausführung)
  • Absturzsicherung

Optional:
  • Ex-geschützte Ausführung (Kategorie 2, Zone 1 und Zone 21)
  • Marine Lackierung
  • Rostschutzsonderlackierung

Typ:

Eigenschaften zu den einzelnen Typen
entnehmen Sie bitte den Tabellen unten.

Typ PT Typ GT Tragfähigkeit Flanschbreite A B C Min. Radius Gewicht  PT... mehr


Typ PTTyp GTTragfähigkeitFlanschbreiteABCMin. RadiusGewicht  PTGewicht GT
  kgmmmmmmmm kgkg
TSP005/010 TSG010 250-1.000 58-163 112 182 106 1,3 8 12
TSP020 TSG020 2.000 82-204 131 280 129 1,5 14 19
TSP030 TSG030 3.000 82-204 152 324 169 1,7 23 27
PT/2/R1-ATEX GT/2/R1-ATEX 250-2.000 58-163 131 280 129 1,5 14 19
PT/2/R2-ATEX GT/2/R2-ATEX 250-2.000 163-305 131 280 129 1,5 14 19
PT/3/R1-ATEX GT/3/R1-ATEX 3.000 100-204 152 324 169 1,7 23 27
PT/3/R2-ATEX GT/3/R2-ATEX 3.000 204-305 152 324 169 1,7 23 27
