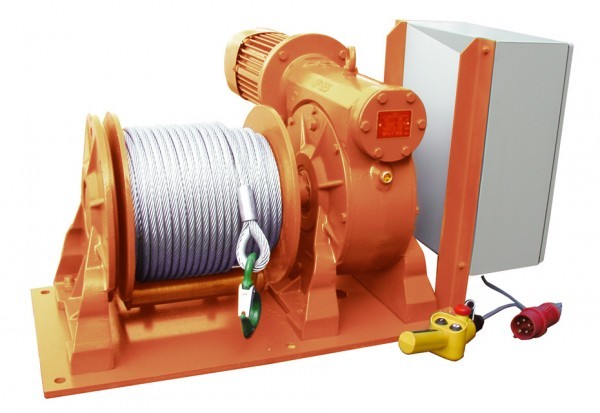

Elektroseilwinde MC-E

Hubkraft bis zu 1.700 kg, Zugkraft bis zu 2.200 daN, Spannung: 230 V / 400 V

Elektroseilwinde MC-E
Elektroseilwinde MC-E

Spannung:

Typ:

Eigenschaften zu den einzelnen Typen
entnehmen Sie bitte den Tabellen unten.

Artikel-Nr.: MC-E250-230V

Die robust und gleichzeitig kompakt gebaute Elektroseilwinde der Baureihe MC-E eignet sich besonders für das Ziehen von Lasten in horizontaler Richtung. Sie ist mit einem selbsthemmenden Schneckengetriebe ausgerüstet, welches als Haltebremse wirkt. Die MC-Elektroseilwinde kann auf Grund Ihrer konstruktiven Eigenschaften in allen Einbaulagen verbaut werden. Für das Auf- / Abheben von Lasten oder auf schiefen Ebenen wird der Motor als Bremsmotor ausgeführt, um zu senkende Lasten sicher abzubremsen.

Grundausstattung der Elektroseilwinde:
  • Nicht gerillte Stahltrommel mit Seilklemme am Flansch
  • 3–Ph / 400 Volt / 50 Hz, ungebremster Motor mit Aluminiumgehäuse
  • Selbsthemmendes Schneckengetriebe
  • 2-Komponenten Schutzanstrich
  • Motorschutzart IP 54
  • Ohne Steuerung, ohne Seil
Optionen - Steuerung: Schaltkasten mit 24 V Schützsteuerung IP 55 mit Drucktasten und... mehr


Optionen - Steuerung:

  • Schaltkasten mit 24 V Schützsteuerung IP 55 mit Drucktasten und Not-Aus
  • Direktsteuerung mit Handsteuertaster in IP 65 (bis zu 1,5 kW 1-Ph/ 230 Volt oder 2,2 kW 3-Ph/400 Volt)
  • Frequenzumrichter - Steuerung zur stufenlosen Geschwindigkeitsregelung
  • Überhitzungsschutz für Motor
  • Spindelendschalter (nur in Verbindung mit Schützsteuerung)
  • Funkfernsteuerung (nur in Verbindung mit Schützsteuerung)

Optionen - Mechanik:

  • Motor in Marineausführung
    (Gusseisengehäuse, IP 56)
  • Explosionsgeschützte Motoren
  • Bremsmotor
  • Sonderspannungen
  • 24 Volt Motoren
  • Stahlschutzmotorengehäuse
  • Gerillte Trommel
  • Bandbremse
  • Manuelle Freilaufkupplung
  • Elektromechanische Freilaufkupplung
  • Seilandruckrolle
  • Sondertrommelgrößen
  • Andere Wickelgeschwindigkeiten
  • Not-Handkurbel
Konfektionierung: Die MC-Elektroseilwinden in Grundausstattung sind in diesem Zustand noch nicht betriebsbereit. Eine Vielzahl von Optionen erlaubt es Ihnen, die Elektroseilwinde spezifisch für Ihren jeweiligen Einsatzfall optimal mit Zusatzausstattungen auszurüsten. Die Winde kann u.a. mit einer Steuerung, z.B. einer Schützsteuerung mit Schaltkasten mit Bedienknöpfen im Deckel oder einer Hängetastensteuerung ausgerüstet werden. Grundsätzlich haben alle mit einer Schützsteuerung ausgerüsteten Winden der Serie MC-E eine Überlastsicherung im Schaltkasten sowie einen Not-Aus-Knopf am Hängetaster und/oder am Schaltkasten.

Lieferumfang in der Komplettausführung: Der Lieferumfang in der Komplettausführung beinhaltet die Elektroseilwinde mit Bremsmotor, einen 24 V Schaltkasten mit Drucktasten und Not-Aus sowie 3 m Anschlussleitung mit Stecker. Als Option haben Sie die Möglichkeit, ein auf Ihre Anwendung abgestimmtes Seil zu bestellen.


Weiterführende Links zu "Elektroseilwinde MC-E"
Elektroseilwinde Typ (230 Volt) MC-E ... SPH 250 500 750 Max. Zugkraft 1.... mehr


Elektroseilwinde Typ (230 Volt) MC-E ... SPH250500750
Max. Zugkraft 1. Seillage (daN) 250 500 700
Max. Zugkraft 5. Seillage (daN) 170 340 460
Max. Hubkraft 1. Seillage (kg) 200 400 550
Max. Hubkraft 5. Seillage (kg) 135 275 360
Empfohlener Seildurchmesser (mm) 6 6 7
Geschwindigkeit 1. Seillage (m/min) 5 5 5
Seilaufnahme 1. Seillage (m) 2 2 6
Seilaufnahme 5. Seillage (m) 19 19 42
Motorleistung 1-Ph/230 V (S2) (kW) 0,75 1,5 1,8
Gewicht ohne Seil und Zubehör (kg) 22 35 55




Elektroseilwinde Typ (400 Volt) MC-E250500750120017002200
Max. Zugkraft 1. Seillage (daN) 250 500 750 1200 1700 2200
Max. Zugkraft 5. Seillage (daN) 170 340 490 750 1055 1365
Max. Hubkraft 1. Seillage (kg) 200 400 600 960 1300 1700
Max. Hubkraft 5. Seillage (kg) 135 275 390 600 805 1055
Empfohlener Seildurchmesser (mm) 6 6 7 8 10 12
Geschwindigkeit 1. Seillage (m/min) 6 6 6 5 6 7
Seilaufnahme 1. Seillage (m) 2 2 6 5 7 9
Seilaufnahme 5. Seillage (m) 19 19 42 38 50 63
Motorleistung 1-Ph/400 V (S2) (kW) 0,75 1,1 1,5 2,2 4 5,5
Gewicht ohne Seil und Zubehör (kg) 22 35 55 92 140 180
  Preis anfragen Preis anfragen Preis anfragen Preis anfragen Preis anfragen Preis anfragen

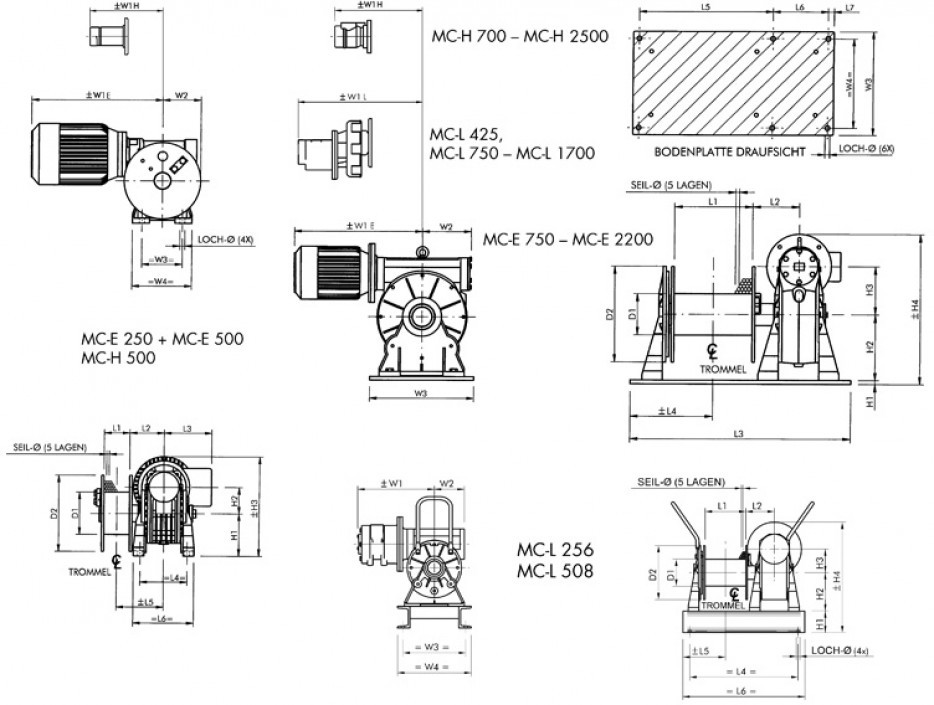

Abmessungen Elektroseilwinde MC-E

Abmessungen Elektroseilwinde MC-E

Abmessungen (mm)Elektroseilwinde MC-E
 250500750120017002200
Gewicht (kg) 20 35 55 92 140 180
D1 100 100 100 100 121 146
D2 180 200 200 250 280 320
L1 60 60 150 150 200 250
L2 81 91 104 125,5 146,5 155
L3 118 129 500 560 640 710
L4 111 146 187 203 232 260
L5 111 121 320 340 415 470
L6 143 186 150 180 185 200
L7 - - 15 20 20 20
H1 100 142 10 10 15 15
H2 62 87 142 170 195 220
H3 233 309 87 110 130 150
H4 - - 320 380 443 510
W1E 310 358 358 421 492 519
W2 90 110 110 140 154 180
W3 95 140 270 325 370 410
W4 140 220 240 285 320 360
Loch-Ø 11,5 11,5 13 17 17 17
