Elektrische Seilwinde ETSW-K

Platzsparende Bauweise mit Kegelstirnradgetriebe

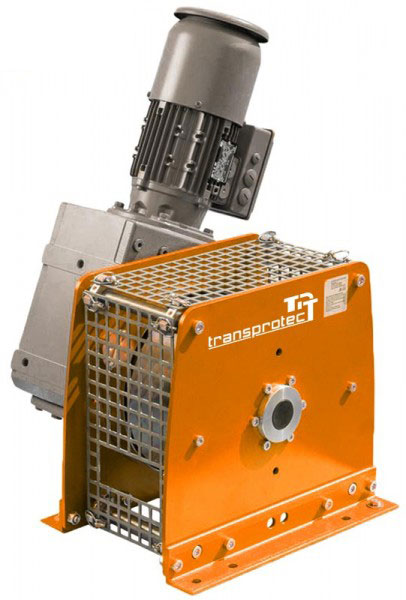

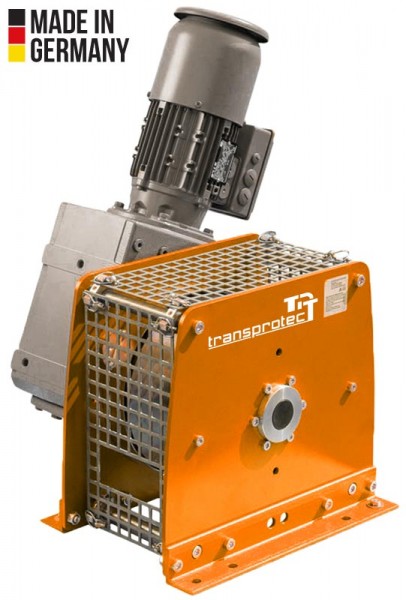

Elektroseilwinde ETSW-K mit Trommelschutzabdeckung
Elektroseilwinde ETSW-K mit Trommelschutzabdeckung
Elektroseilwinde ETSW-K-1D
Elektroseilwinde ETSW-K-1D
Elektroseilwinde ETSW-K-2D (Doppelter Trommeldurchmesser)
Elektroseilwinde ETSW-K-2D (Doppelter Trommeldurchmesser)


Abgeleitet von der ETSW Seilwindenbaureihe wurden die elektrischen Seilwinden der Reihe ETSW-K entwickelt. Genau wie die ETSW-Baureihe ist auch die K-Baureihe zu 100% „Made in Germany“.
Jede elektrische Seilwinde der Baureihe ETSW-K zeichnet sich durch eine sehr schmale Bauweise aus, was wir durch den Einsatz eines Kegelstirnradgetriebes erreichen. Durch diese sehr schmale Bauform ist es auch möglich, die Elektroseilwinde in sehr beengten Platzverhältnissen zu verbauen.
Durch die Ableitung von der Seilwindenreihe ETSW sind die elektrischen Seilwinden der ETSW-K hinsichtlich ihrer technischen Leistungsparameter nahezu identisch. Auch die Seilwinden der Baureihe ETSW-K decken die Traglastbereiche von 250 kg bis 3000 kg ab.


Typ:

Eigenschaften zu den einzelnen Typen
entnehmen Sie bitte den Tabellen unten.

Modell:

Technische Parameter: Tragfähigkeit: 250 kg bis 3.000 kg Betriebsspannungen, wahlweise:... mehr


Technische Parameter:
  • Tragfähigkeit: 250 kg bis 3.000 kg
  • Betriebsspannungen, wahlweise:
    • Drehstrom: 3 Ph / 400 V / 50 Hz
    • Wechselstrom: 1 Ph / 230 V / 50 Hz
  • Kegelstirnradgetriebe mit Bremsmotor
  • Triebwerksgruppe: M3 (1 Bm)
  • Einschaltdauer: 60% - 100% (Bezugszyklus 10 min)
  • Schutzart: IP 55 - IP66
Sonderausstattungen:
  • Seiltrommel, gerillt
  • Freilaufkupplung, mechanisch
  • Seilandruckvorrichtung
  • Not- und Betriebsendschalter
  • Trommelschutzabdeckung
  • Winkelgeschwindigkeiten nach Kundenwunsch bei technischer Umsetzbarkeit
  • ATEX-Ausführung
  • Ausführung für Bühnen und Studios
  • Offshore-Ausführung


Basisausführung Elektroseilwinde ETSW-K-1D

Typ ETSW-K-1D2505007501000150020003000
Hubkraft 1. Lage (kg) 250 500 750 1000 1500 2000 3000
Hubkraft 5. Lage (kg) 160 320 480 640 950 1270 1920
Seil-Ø (mm) 5 6 7 8 10 12 14
Seilaufnahme 1. Lage (m) 11 11 11 10 10 9 9
Seilaufnahme 5. Lage (m) 75 75 75 75 75 75 75
Erw. je 100 mm verl. Trommel 1./5. Lage ca. (m) 4/25 4/25 4/25 4/25 4/25 4/25 4/25
ETSW-K-1D mit Standardgeschwindigkeit
Geschwindigkeit 1. Lage ca.
(m/min)
8 8 8 8 8 8 8
Geschwindigkeit 5. Lage ca.
(m/min)
12 12 12 12 12 12 12
Motorleistung (kW) 0,37 0,75 1,1 1,5 2,1 2,6 4
ETSW-K-1D mit zwei Geschwindigkeiten
Geschwindigkeit 1. Lage ca.
(m/min)
4/8 4/8 4/8 4/8 4/8 4/8 4/8
Geschwindigkeit 5. Lage ca.
(m/min)
6 / 12 6 / 12 6 / 12 6 / 12 6 / 12 6 / 12 6 / 12
Motorleistung (kW) 0,25 / 0,37 0,37 / 0,55 0,55 / 1,0 0,7 / 1,4 1,1 / 2,2 1,5 / 2,5 2,9 / 4,4
ETSW-K-1D mit schneller Geschwindigkeit
Geschwindigkeit 1. Lage ca.
(m/min)
12 12 12 12 12 12 12
Geschwindigkeit 5. Lage ca.
(m/min)
19 19 19 19 19 19 19
Motorleistung (kW) 0,55 1,1 1,5 2,1 3,2 4 5,5

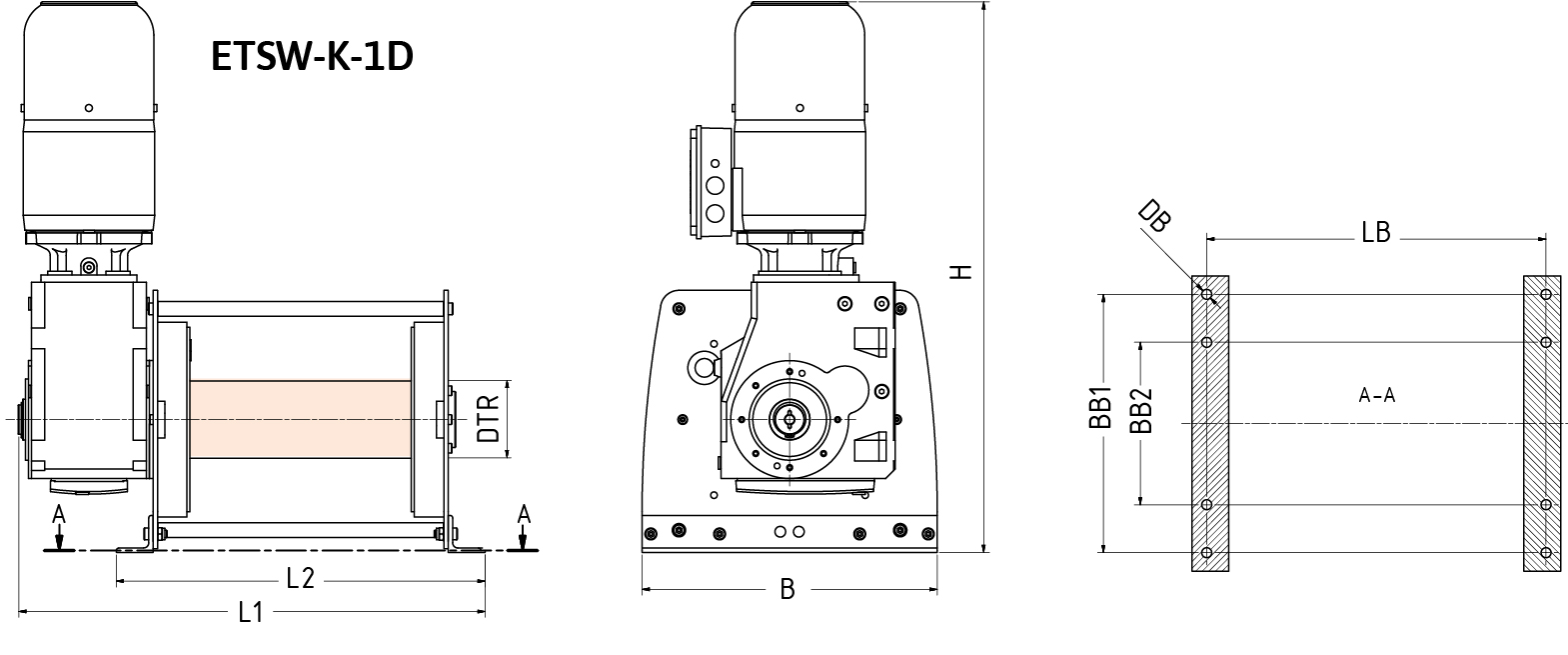

Abmessungen Elektroseilwinde ETSW-K-1D

Abmessungen ETSW-K-1D
L1 (mm) 570 575 580 635 670 770 820
L2 (mm) 460 460 460 500 500 570 670
B (mm) 270 320 360 400 460 550 620
H (mm) 530 630 660 750 790 890 890
DTR (mm) 65 80 92 105 130 155 185
LB (mm) 430 430 430 460 460 520 520
BB1 (mm) 220 250 310 350 410 500 560
BB2 (mm) - - - 220 280 320 380
DB (mm) 13,5 13,5 13,5 13,5 13,5 17,5 17,5
Gewicht ohne Zubehör (ca. kg) 35 55 75 110 200 250 350



Ausführung Elektroseilwinde mit doppeltem Trommeldurchmesser

Typ ETSW-K-2D2505007501000150020003000
Hubkraft 1. Lage (kg) 125 250 375 500 750 1000 1500
Seil-Ø (mm) 5 6 7 8 10 12 14
Seilaufnahme 1. Lage (m) 20 20 20 20 19 18 17
Erw. je 100 mm verl. Trommel 1. Lager ca. (m) 7 7 7 7 7 7 7
ETSW-K-2D mit Standardgeschwindigkeit
Geschwindigkeit 1. Lage ca.
(m/min)
15 15 15 15 15 15 15
Motorleistung (kW) 0,37 0,75 1,1 1,5 2,1 2,6 4
ETSW-K-2D mit zwei Geschwindigkeiten
Geschwindigkeit 1. Lage ca.
(m/min)
7 / 15 7 / 15 7 / 15 7 / 15 7 / 15 7 / 15 7 / 15
Motorleistung (kW) 0,25 / 0,37 0,37 / 0,55 0,55 / 1,0 0,7 / 1,4 1,1 / 2,2 1,5 / 2,5 2,9 / 4,4
ETSW-K-2D mit schneller Geschwindigkeit
Geschwindigkeit 1. Lage ca.
(m/min)
22 22 22 22 22 22 22
Motorleistung (kW) 0,55 1,1 1,5 2,1 3,2 4 5,5

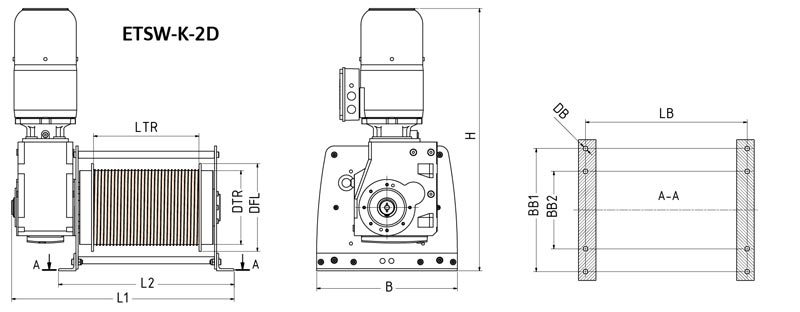

Abmessungen Elektroseilwinde ETSW-K-2D

Abmessungen ETSW-K-2D
L1 (mm) 570 575 580 635 670 770 820
L2 (mm) 460 460 460 500 500 570 670
B (mm) 270 320 360 400 460 550 620
H (mm) 530 630 660 750 790 890 890
LTR (mm) 300 300 300 300 300 300 300
DTR (mm) 130 160 185 210 260 310 350
DFL (mm) 155 190 220 250 310 370 430
LB (mm) 430 430 430 460 460 520 520
BB1 (mm) 220 250 310 350 410 500 560
BB2 (mm) - - - 220 280 320 380
DB (mm) 13,5 13,5 13,5 13,5 13,5 17,5 17,5
Gewicht ohne Zubehör (ca. kg) 40 65 85 120 215 290 395
