Elektrische Seilwinde ETSW
Hubkraft bis zu 3000 kg | Spannung: 400 V

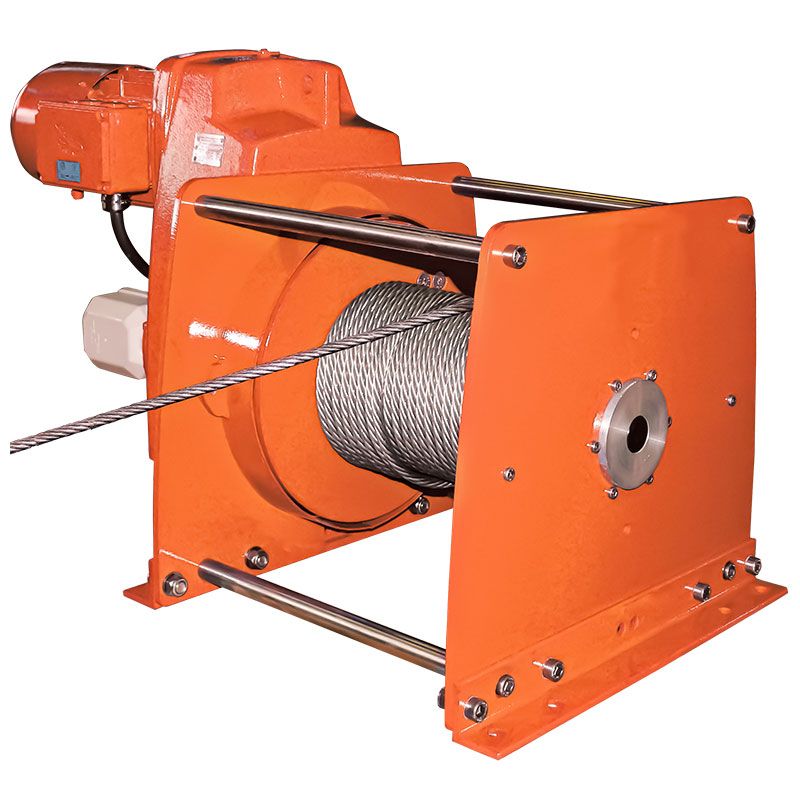

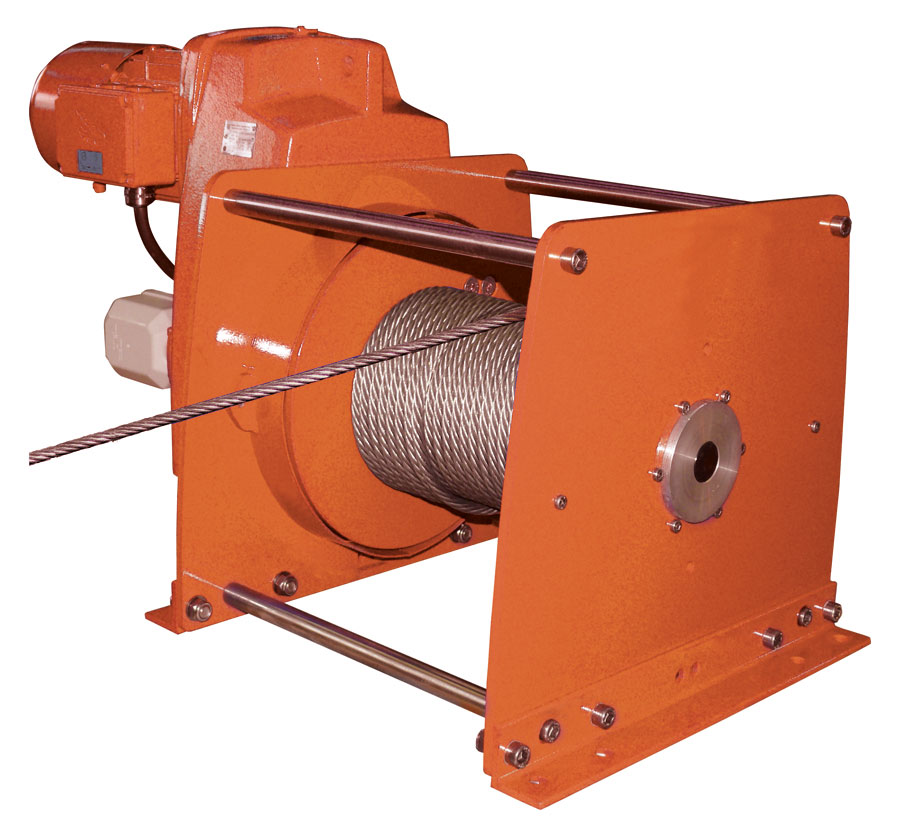

Elektro-Seilwinde ETSW

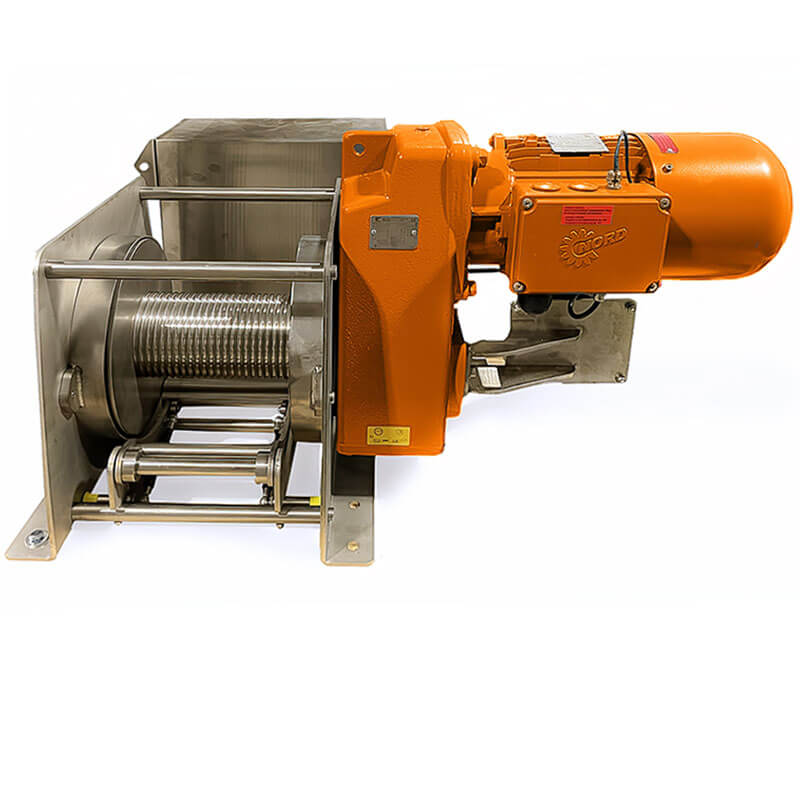

Elektrische Seilwinde ETSW mit Edelstahl Trommel und Schaltkasten

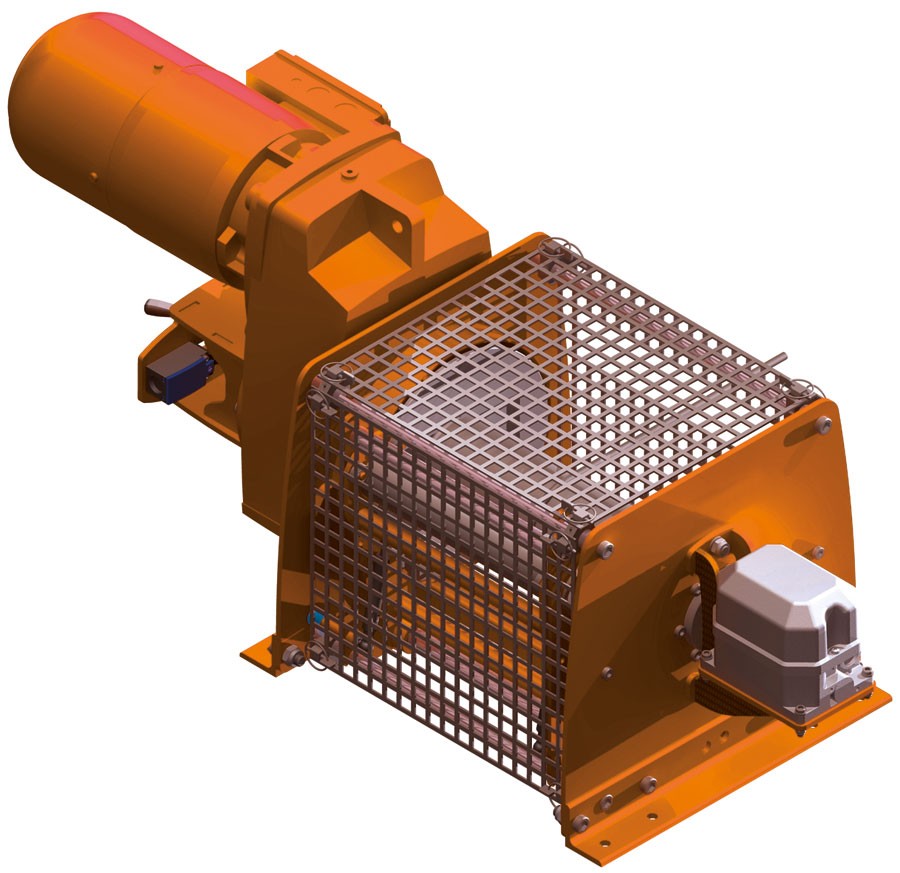

Elektrische Seilwinde ETSW mit Schutzabdeckung

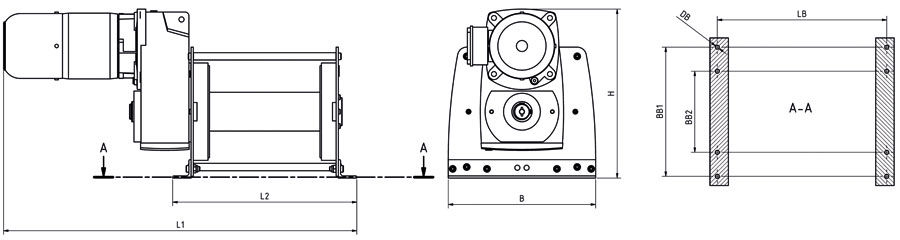

Zeichnung: Seilwinde ETSW Basisausführung

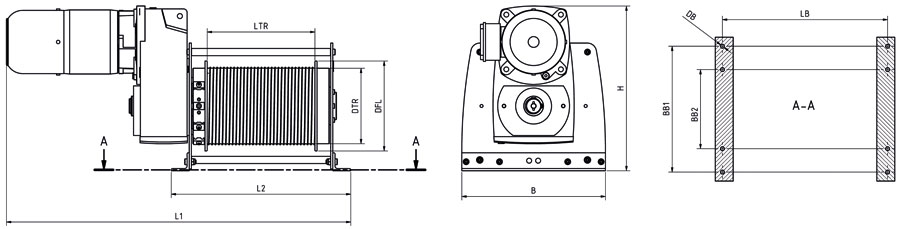

Zeichnung: Seilwinde ETSW Doppelter Durchmesser
Elektrische Seilwinde ETSW
Produktdatenblatt Preis jetzt anfragen
1
*zzgl. MwSt.
Lieferzeit ca. 12 Wochen ab Werk, freibleibend
Artikel-Nr.: ETSW-1D-250
Ihre Vorteile
- Traglasten von 250 bis 3.000 kg
- flexibles modulares Design (Baukastenprinzip)
- als Zugwinde oder Hubwinde einsetzbar
- Wartungsarm durch Lebensdauerschmierungen
- Schutzart IP55 – 66, Einschaltdauer 60 % – 100 %
- Basis-Ausführung einfacher Trommeldurchmesser:
Typ 1D ab 1.500 € - Basis-Ausführung doppelter Trommeldurchmesser:
Typ 2D ab 3.500 € - Basis-Ausführung Bühnen und Studios:
ab 5.500 €
Die Elektroseilwinde ETSW bietet einen Traglastbereich von 250 bis 3.000 kg und zeichnet sich... mehr
Die Elektroseilwinde ETSW bietet einen Traglastbereich von 250 bis 3.000 kg und zeichnet sich durch ihr flexibles modulares Design aus.
Die Flexibilität in der Konfiguration ermöglicht eine präzise Anpassung an verschiedene Einsatzszenarien.
Sie ist eine effiziente Lösung für das Bewegen, Heben und Positionieren von Lasten im industriellen und geweblichen Bereich.
Basisausführung Elektroseilwinde ETSW
| Typ ETSW-1D | 250 | 500 | 750 | 1000 | 1500 | 2000 | 3000 | |
|---|---|---|---|---|---|---|---|---|
| Hubkraft 1. Lage (kg) | 250 | 500 | 750 | 1000 | 1500 | 2000 | 3000 | |
| Hubkraft 5. Lage (kg) | 160 | 320 | 480 | 640 | 950 | 1270 | 1920 | |
| Seil-Ø (mm) | 5 | 6 | 7 | 8 | 10 | 12 | 14 | |
| Seilaufnahme 1. Lage (m) | 11 | 11 | 11 | 10 | 10 | 9 | 9 | |
| Seilaufnahme 5. Lage (m) | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
| Erw. je 100 mm verl. Trommel 1./5. Lage (ca. m) | 4/25 | 4/25 | 4/25 | 4/25 | 4/25 | 4/25 | 4/25 | |
| ETSW-1D mit Standardgeschwindigkeit | ||||||||
| Geschwindigkeit 1. Lage (ca. m/min) | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |
| Geschwindigkeit 5. Lage (ca. m/min) | 12 | 12 | 12 | 12 | 12 | 12 | 12 | |
| Motorleistung (kW) | 0,37 | 0,75 | 1,1 | 1,5 | 2,1 | 2,6 | 4 | |
| ETSW-1D mit zwei Geschwindigkeiten | ||||||||
| Geschwindigkeit 1. Lage (ca. m/min) | 4/8 | 4/8 | 4/8 | 4/8 | 4/8 | 4/8 | 4/8 | |
| Geschwindigkeit 5. Lage (ca. m/min) | 6/12 | 6/12 | 6/12 | 6/12 | 6/12 | 6/12 | 6/12 | |
| Motorleistung (kW) | 0,25/0,37 | 0,37/0,55 | 0,55/1,0 | 0,7/1,4 | 1,1/2,2 | 1,5/2,5 | 2,9/4,4 | |
| ETSW-1D mit schneller Geschwindigkeit | ||||||||
| Geschwindigkeit 1. Lage (ca. m/min) | 12 | 12 | 12 | 12 | 12 | 12 | 12 | |
| Geschwindigkeit 5. Lage (ca. m/min) | 19 | 19 | 19 | 19 | 19 | 19 | 19 | |
| Motorleistung (kW) | 0,55 | 1,1 | 1,5 | 2,1 | 3,2 | 4 | 5,5 | |
| Preise zzgl. Mwst., Versandkosten exkl. Zubehör | ab 1.500 € | ab 2.080 € | ab 2.580 € | ab 3.220 € | ab 4.070 € | ab 5.230 € | ab 6.840 € | |
Abmessungen elektrische Winde ETSW (Basis-Modell)
| Abmessungen (mm) | 250 | 500 | 750 | 1000 | 1500 | 2000 | 3000 |
|---|---|---|---|---|---|---|---|
| L1 | 800 | 870 | 850 | 960 | 980 | 1100 | 1150 |
| L2 | 460 | 460 | 460 | 500 | 500 | 570 | 570 |
| B | 270 | 320 | 360 | 400 | 460 | 550 | 620 |
| H | 295 | 335 | 410 | 460 | 550 | 630 | 700 |
| LTR | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| DTR | 65 | 80 | 92 | 105 | 130 | 155 | 185 |
| DFL | 155 | 190 | 220 | 250 | 310 | 370 | 430 |
| LB | 430 | 430 | 430 | 460 | 460 | 520 | 520 |
| BB1 | 220 | 250 | 310 | 350 | 410 | 500 | 560 |
| BB2 | - | - | - | 220 | 280 | 320 | 380 |
| DB | 11 | 11 | 11 | 11 | 11 | 15 | 15 |
| Gewicht ohne Zubehör (ca. kg) | 35 | 60 | 75 | 110 | 155 | 240 | 380 |
Doppelter Trommeldurchmesser, Bühne und Studios
| Typ ETSW-2D | 250 | 500 | 750 | 1000 | 1500 | 2000 | 3000 | |
|---|---|---|---|---|---|---|---|---|
| Hubkraft 1. Lage (kg) | 125 | 250 | 375 | 500 | 750 | 1000 | 1500 | |
| Seil-Ø (mm) | 5 | 6 | 7 | 8 | 10 | 12 | 14 | |
| Seilaufnahme 1. Lage (m) | 20 | 20 | 20 | 20 | 19 | 18 | 17 | |
| Erw. je 100 mm verl. Trommel 1. Lage (ca. m) | 7 | 7 | 7 | 7 | 7 | 7 | 7 | |
| ETSW-2D mit Standardgeschwindigkeit | ||||||||
| Geschwindigkeit 1. Lage (ca. m/min) | 15 | 15 | 15 | 15 | 15 | 15 | 15 | |
| Motorleistung (kW) | 0,37 | 0,75 | 1,1 | 1,5 | 2,1 | 2,6 | 4 | |
| ETSW-2D mit zwei Geschwindigkeiten | ||||||||
| Geschwindigkeit 1. Lage (ca. m/min) | 7/15 | 7/15 | 7/15 | 7/15 | 7/15 | 7/15 | 7/15 | |
| Motorleistung (kW) | 0,25/0,37 | 0,37/0,55 | 0,55/1,0 | 0,7/1,4 | 1,1/2,2 | 1,5/2,5 | 2,9/4,4 | |
| ETSW-2D mit schneller Geschwindigkeit | ||||||||
| Geschwindigkeit 1. Lage (ca. m/min) | 22 | 22 | 22 | 22 | 22 | 22 | 22 | |
| Motorleistung (kW) | 0,55 | 1,1 | 1,5 | 2,1 | 3,2 | 4 | 5,5 | |
| Preise zzgl. Mwst., Versandkosten exkl. Zubehör | ab 3.500 € | ab 4.620 € | ab 5.470 € | ab 6.470 € | ab 7.790 € | ab 9.450 € | ab 11.740 € | |
| Typ ETSW-Bühnen und Studios | 250 | 500 | 750 | 1000 | 1500 | 2000 | 3000 |
|---|---|---|---|---|---|---|---|
| Hubkraft 1. Lage (kg) | 100 | 200 | 300 | 400 | 630 | 900 | 1200 |
| Seil-Ø (mm) | 5 | 6 | 7 | 8 | 10 | 12 | 14 |
| Seilaufnahme 1. Lage (m) | 19 | 19 | 19 | 19 | 18 | 17 | 16 |
| Erw. je 100 mm verl. Trommel 1. Lage (ca. m) | 7 | 7 | 7 | 7 | 7 | 7 | 7 |
| Geschwindigkeit 1. Lage (ca. m/min) | 7/15 | 7/15 | 7/15 | 7/15 | 7/15 | 7/15 | 7/15 |
| Motorleistung (kW) | 0,18/0,25 | 0,37/0,55 | 0,4/0,75 | 0,55/1,0 | 1,0/1,6 | 1,5/2,5 | 2,2/3,4 |
| Preise zzgl. Mwst., Versandkosten exkl. Zubehör | ab 5.500 € | ab 6.640 € | ab 7.890 € | ab 9.290 € | ab 11.520 € | ab 13.450 € | ab 18.230 € |
Abmessungen elektrische Seilwinde ETSW-2D & ETSW-Bühnen und Studios
| Abmessungen (mm) | 250 | 500 | 750 | 1000 | 1500 | 2000 | 3000 |
|---|---|---|---|---|---|---|---|
| L1 | 800 | 870 | 850 | 960 | 980 | 1100 | 1150 |
| L2 | 460 | 460 | 460 | 500 | 500 | 570 | 570 |
| B | 270 | 320 | 360 | 400 | 460 | 550 | 620 |
| H | 295 | 335 | 410 | 460 | 550 | 630 | 700 |
| LTR | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| DTR | 65 | 160 | 185 | 210 | 260 | 310 | 350 |
| DFL | 155 | 190 | 220 | 250 | 310 | 370 | 430 |
| LB | 430 | 430 | 430 | 460 | 460 | 520 | 520 |
| BB1 | 220 | 250 | 310 | 350 | 410 | 500 | 560 |
| BB2 | - | - | 200 | 220 | 280 | 320 | 380 |
| DB | 11 | 11 | 11 | 11 | 11 | 15 | 15 |
| Gewicht ohne Zubehör (ca. kg) | 40 | 65 | 85 | 120 | 170 | 280 | 425 |
Endschalter / Endlagenabschaltung:
Der Endschalter mit Schutzart IP65, ausgeführt als Spindelendschalter, ist platzsparend auf der Antriebsseite in Verlängerung der Trommelachse verbaut. In der Grundausführung ist der Endschalter mit 2 Kontakten als Notendschalter ausgeführt. Um ein betriebsmäßiges Anfahren des Notendschalters zu verhindern, ist optional der Endschalter mit 4 Kontakten erhältlich, um ein betriebmässiges Anfahren zu ermöglichen. Um eine größtmögliche Einsatz-Flexibilität zu ermöglichen, sind alle 4 Kontakte einstellbar. Bei Bedarf einer optional erhältlichen Freilaufkupplung wird der Endschalter auf der gegenüberliegenden Seite des Antriebes montiert.
Rahmen:
Der Rahmen besteht im Wesentlichen aus zwei, durch Gewindestangen miteinander verbundene Seitenbleche, die für die nötige Stabilität sorgen und zur Aufnahme der Trommel sowie zum Aufbauen oder Abhängen der Seilwinde auf dem jeweiligen Untergrund dienen. Die Seitenbleche sind so ausgeführt, dass sie sowohl der Aufnahme der Antriebseinheit als auch zum Anbau diverser Zubehöroptionen dienen. Eine nachträgliche Erweiterung der Funktionen Ihrer Winde, z.B. Erweiterung mit einer Freilaufkupplung, ist somit möglich.
Dieses kurze Video zeigt eine kundenspezifische Ausstattung der ETSW mit einer Traglast von 250 kg. In unserer Rubrik Elektroseilwinden sehen Sie eine ETSW-Winde mit gerillter Seiltrommel und einer Traglast von 3 t.
Der Endschalter mit Schutzart IP65, ausgeführt als Spindelendschalter, ist platzsparend auf der Antriebsseite in Verlängerung der Trommelachse verbaut. In der Grundausführung ist der Endschalter mit 2 Kontakten als Notendschalter ausgeführt. Um ein betriebsmäßiges Anfahren des Notendschalters zu verhindern, ist optional der Endschalter mit 4 Kontakten erhältlich, um ein betriebmässiges Anfahren zu ermöglichen. Um eine größtmögliche Einsatz-Flexibilität zu ermöglichen, sind alle 4 Kontakte einstellbar. Bei Bedarf einer optional erhältlichen Freilaufkupplung wird der Endschalter auf der gegenüberliegenden Seite des Antriebes montiert.
Rahmen:
Der Rahmen besteht im Wesentlichen aus zwei, durch Gewindestangen miteinander verbundene Seitenbleche, die für die nötige Stabilität sorgen und zur Aufnahme der Trommel sowie zum Aufbauen oder Abhängen der Seilwinde auf dem jeweiligen Untergrund dienen. Die Seitenbleche sind so ausgeführt, dass sie sowohl der Aufnahme der Antriebseinheit als auch zum Anbau diverser Zubehöroptionen dienen. Eine nachträgliche Erweiterung der Funktionen Ihrer Winde, z.B. Erweiterung mit einer Freilaufkupplung, ist somit möglich.
Beispiel: Elektrische Seilwinde ETSW 250
Dieses kurze Video zeigt eine kundenspezifische Ausstattung der ETSW mit einer Traglast von 250 kg. In unserer Rubrik Elektroseilwinden sehen Sie eine ETSW-Winde mit gerillter Seiltrommel und einer Traglast von 3 t.
Antrieb:
Die Seilwinden der Baureihe ETSW sind in der Standardausführung als elektrische seilwinden mit einem Drehstrombremsmotor mit einer Betriebsspannung 3 PH / 400V / 50 Hz und einem Stirnradgetriebe lieferbar. Die Winde ist durch ihre Einschaltdauer von 60% sowie der Schutzart IP55 für einen nahezu pausenlosen Einsatz unter schwersten Bedingungen auch im Aussenbereich geeignet.
Auf Wunsch ist eine ETSW Winde mit anderen Betriebsspannungen oder Antriebsarten lieferbar.
Windentrommel:
Die ETSW Seilwinde wird in der Standardausführung zunächst mit einem glatten Trommelkörper ausgelegt. Auf Wunsch oder bei technischen Erfordernissen (z.B. Reduzierung des Abstandes zur ersten Umlenkung) liefern wir die elektrische Seilwinde auch mit gerillter Seiltrommel. Jede ETSW-Winde kann auf Grund der Modulbauweise auch nach Fertigstellung von glatte auf gerillte Seiltrommel umgebaut werden. Ebenfalls ist es möglich, optional Edelstahlausführungen oder Seilwinden mit multiplen Seilabgängen zu erhalten.
Die Seilwinden der Baureihe ETSW sind in der Standardausführung als elektrische seilwinden mit einem Drehstrombremsmotor mit einer Betriebsspannung 3 PH / 400V / 50 Hz und einem Stirnradgetriebe lieferbar. Die Winde ist durch ihre Einschaltdauer von 60% sowie der Schutzart IP55 für einen nahezu pausenlosen Einsatz unter schwersten Bedingungen auch im Aussenbereich geeignet.
Auf Wunsch ist eine ETSW Winde mit anderen Betriebsspannungen oder Antriebsarten lieferbar.
Windentrommel:
Die ETSW Seilwinde wird in der Standardausführung zunächst mit einem glatten Trommelkörper ausgelegt. Auf Wunsch oder bei technischen Erfordernissen (z.B. Reduzierung des Abstandes zur ersten Umlenkung) liefern wir die elektrische Seilwinde auch mit gerillter Seiltrommel. Jede ETSW-Winde kann auf Grund der Modulbauweise auch nach Fertigstellung von glatte auf gerillte Seiltrommel umgebaut werden. Ebenfalls ist es möglich, optional Edelstahlausführungen oder Seilwinden mit multiplen Seilabgängen zu erhalten.
Optionen:
- Gerillte Seiltrommel
- Verlängerte Seiltrommel
- Endschalter
- Seilandruckrolle
- Schlaffseilschalter
- Trommelschutzabdeckung
- Freilaufkupplung
- Handbremslüftung
- C4 - Lackierung
- C5 - Lackierung
- Edelstahlausführung
Seilwindenvarianten / Bauformen:
- Zugwinde
- Hubwinde
- Traversierwinde
- Zwei- und mehrseilige Winden
- Seilwinde nach DGUV Vorschrift 54
- Seilwinde nach DGUV Vorschrift 17
- Seilwinde für den explosionsgeschützten Bereich
Mehr Informationen über die elektrische Seilwinde ETSW können Sie gern hier per E-Mail abfordern.
