Ihre Vorteile
- IP 66
- Steuerung durch Frequenzumrichter (sanftes Anfahren und Bremsen)
- Mechanische Ãœberlastsicherung (Rutschkupplung)
- Maximaler Geräuschpegel ca. 70 dB
- Wartungsfreie Federdruckbremse
- Motorschutz bei Ãœberhitzung
- Getriebeendschalter für obere und untere Hakenendstellung einstellbar
- Gehäuse aus Aluminium-Magnesium-Ledierung, pulverbeschichtet
- Europäische Lastkette nach DIN EN 818-7 verzinkt

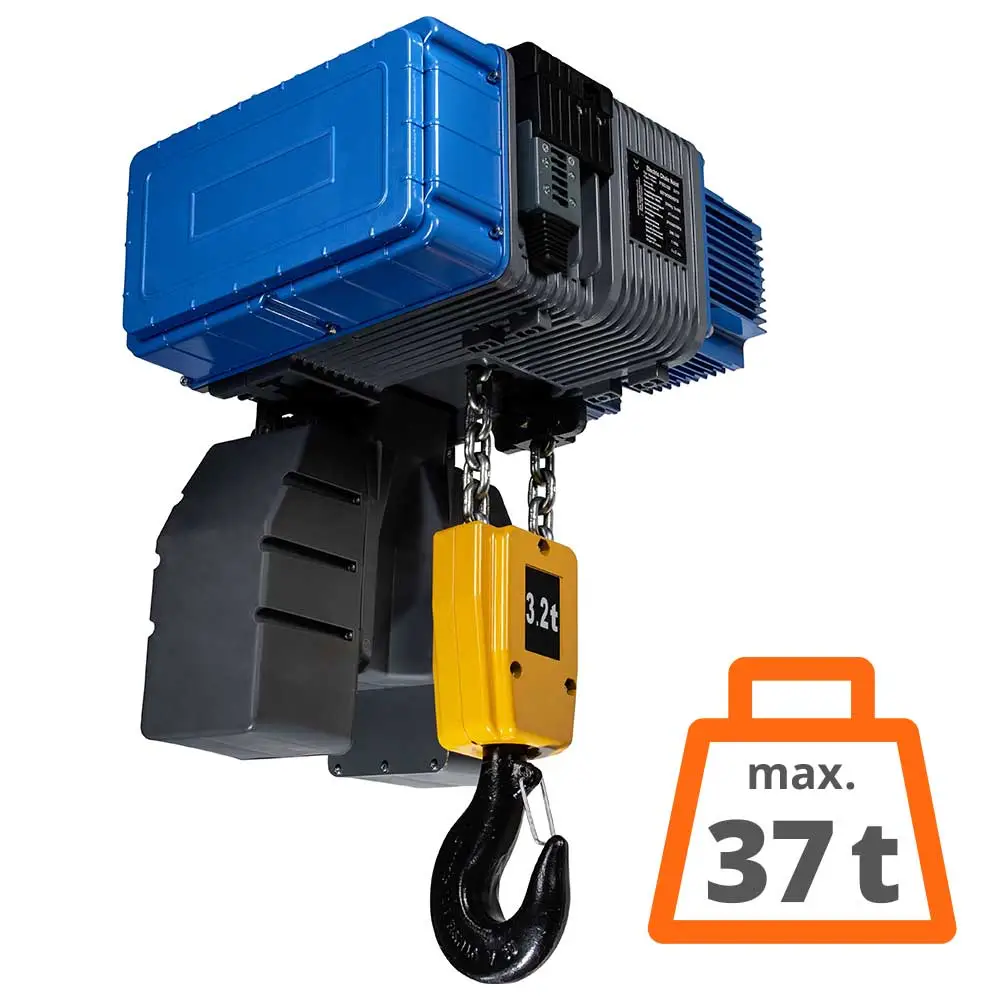

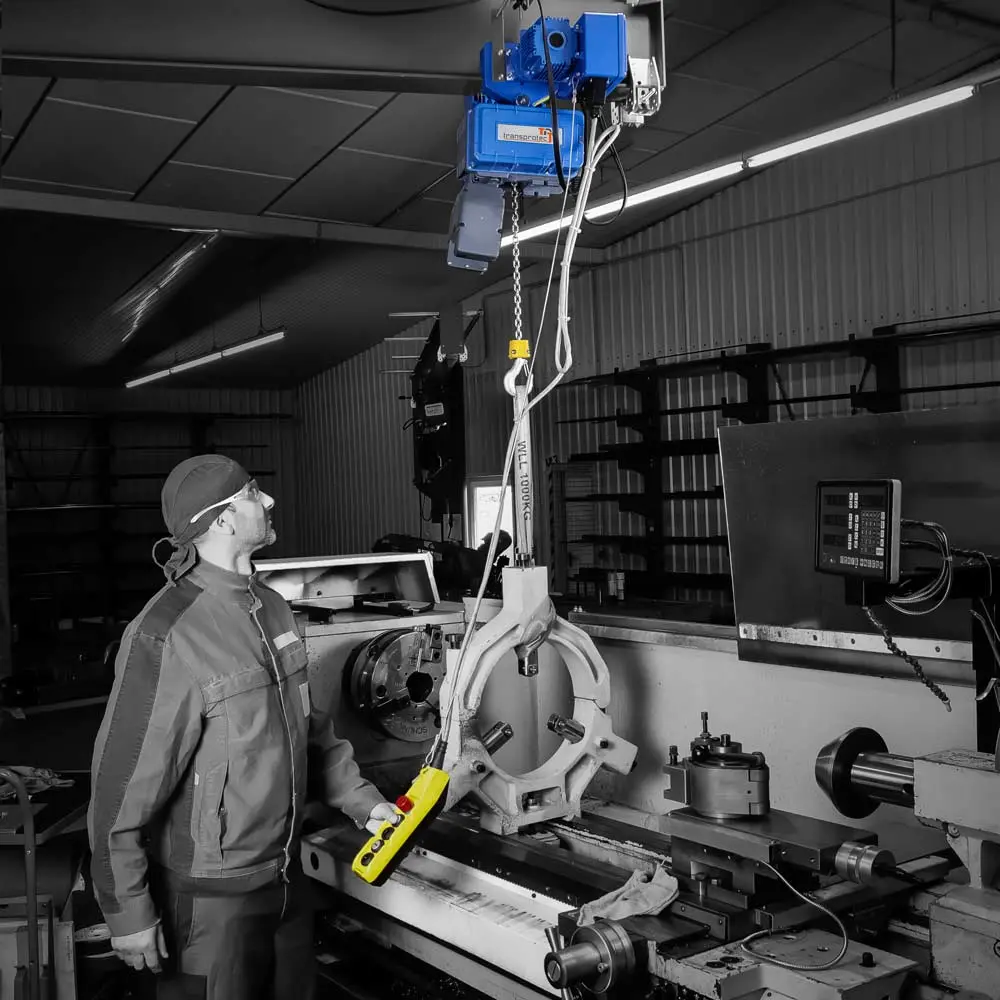

Dieser Elektrokettenzug der Serie P sind für den harten industriellen Einsatz geeignet. Mit einer Schutzklasse von IP 66 der Kettenzug auch gegen Strahlwasser und im Outdoor-Bereich einsetzbar.
Bis zu einer Traglast von 6,3 t ist der Betrieb als 1-strängige Variante möglich. Mit mehrfacher Scherung (bis zu 12/2) werden Tragfähigkeiten bis zu 37 t erreicht.
Dieses Model verfügt standardmäßig über eine Ösenaufhängung.
Die Hakenaufhängung ist als Option wählbar
Optional können Sie diese Modell auch mit einem Fahrwerk betreiben
- elektrischem Fahrwerk
- manuellem Fahrwerk
Aufgrund der Schützsteuerung liegt an der Steuerflasche nur eine Spannung von 24 V bei einer Betriebsspannung von 400 V, sonderspannungen bis 440 V sind mögllch
Sicherheitsvorrichtungen, wie z.B. die elektromagnetische Federdruckbremse, mit welcher der Elektrokettenzg DTS die Last auch bei Stromausfall halten kann, sind weitere Qualitätsmerkmale.
- Sämtliche elektrische Anschlüsse durch ( Steckverbindungen (Plug&Play)
- Elektronische Ãœberlastsicherung
- Mechanische Ãœberlastsicherung (Rutschkupplung)
- Wartungsfreie Federdruckbremse
- Elektromagnetische Federdruckbremse
- Separater Bremsgleichrichter zur Steuerung der Bremse
- Niederspannungssteuerung mit Not-Halt Tastern
- Getriebeendschalter für obere und untere Hakenendstellung individuell einstellbar
- Permanent geschmiertes Getriebe, sorgt für reibungslosen und
geräuscharmen Betrieb.

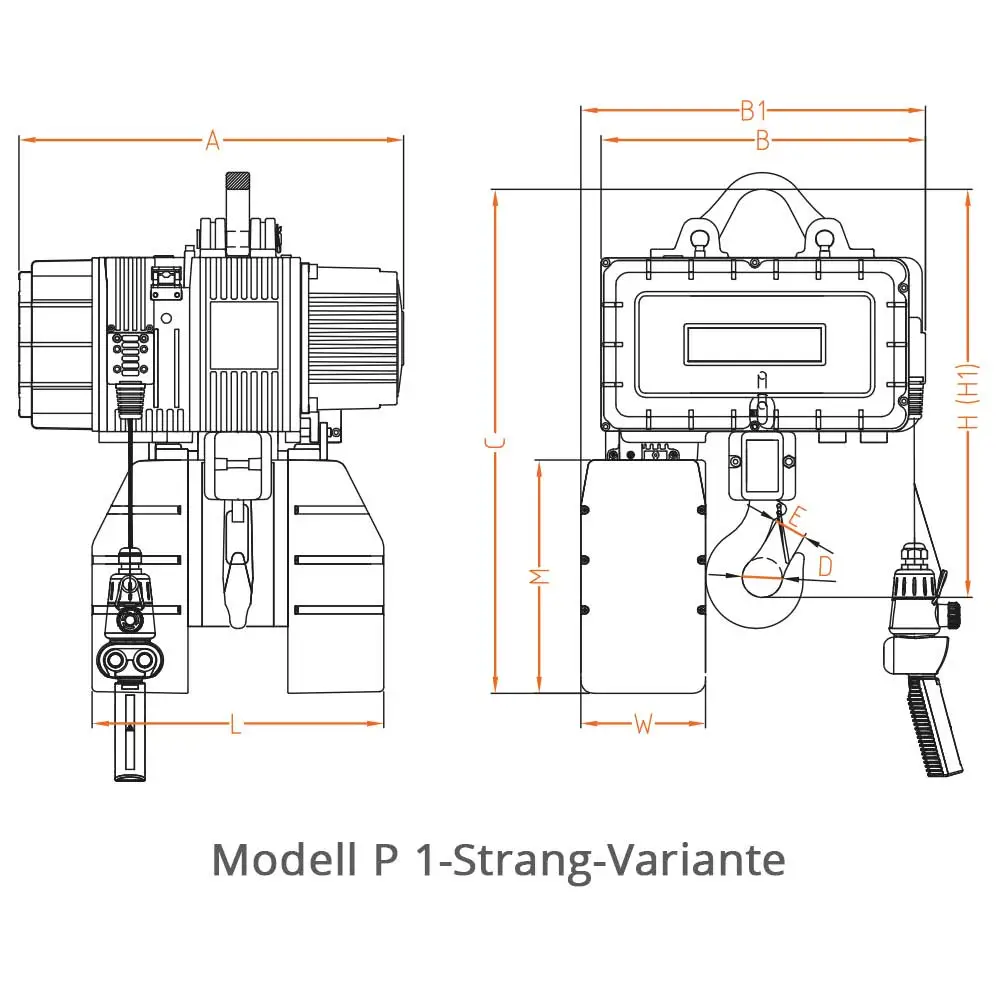

Technische Eigenschaften
| Betriebsspannung | 400-440V / 50Hz / 3Ph |
|---|---|
| Hubgeschwindigkeit | Frequenzumrichtersteuerung Variable Hubgeschwindigkeit 4:1, (2-stufig eingestellt) |
| Standardhub | 3 m |
| Lastkette | Europäische Lastkette nach DIN EN 818-7 verzinkt |
| Lasthaken | nach DIN 15400 |
| Schutzart | IP 66 |
| Gehäuse | pulverbeschichtet |
| Einsatztemperatur | -20°C - +45°C |
| Isolationsklasse | H |
| Einsatztemperatur | -20°C - +45°C |
| Max. Geräuschpegel | ca. 70 dB |
Wie alle elektrischen Kettenzge bei transprotec erfüllt auch dieser Elektrokettenzug der Modellreihe P die Maschinenrichtlinie 2006/42/EG und wird mit Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung an Sie geliefert.
Auf Wunsch führen wir für Sie auch gern die wiederkehrenden Prüfungen durch.
High Speed Elektrokettenzug "P1" und "W1"
Bei dem elektrokettenzug Modell P können Sie mit bis zu 14 m/min Lasten bis 1,25 t heben oder senken.
| Typ | Tragfähigkeit | Triebwerksgruppe | Hubgeschwindigkeit | Strangzahl | Kettengröße | Motorleistung | Stromstärke bei 3 x 400 V, 50 Hz | Gewicht mit 3 m Hub |
|---|---|---|---|---|---|---|---|---|
| kg | FEM / ISO | m/min | mm | kW | A | kg | ||
| TPT-PF02-P1-125 | 125 | M6 / 3m | 15 / 3,75 | 1 | 4 x 12 | 0,75 | 1,2 | 19,1 |
| TPT-PF02-W1-125 | 125 | M6 / 3m | 24 / 6 | 1 | 4 x 12 | 0,75 | 1,5 | 19,3 |
| TPT-PF02-P1-250 | 250 | M5 / 2m | 15 / 3,75 | 1 | 4 x 12 | 0,75 | 1,8 | 19,7 |
| TPT-PF10.2-P1-500 | 500 | M5 / 2m | 16 / 4 | 1 | 5,2 x 15 | 1,50 | 3,7 | 39,3 |
| TPT-PF12-W1-500 | 500 | M5/ 2m | 21 / 5,2 | 1 | 5,2 x 15 | 1,50 | 5,6 | 53,7 |
| TPT-PF12-P1-1000 | 1.000 | M4 / 1Am | 16 / 4 | 1 | 7,2 x 21 | 3,0 | 7,2 | 61,3 |
| TPT-PF16-P1-1250 | 1.250 | M5 / 2m | 16 / 4 | 1 | 9 x 27 | 3,7 | 8,2 | 81,8 |
Elektrischer Kettenzug "M1" und "M2" Geschwindigkeit Medium Speed
Eine Hubgeschwindigkeit von 12 m/min erreichen Sie mit dem Modell P in der 1-strängigen Ausführung "M1".
Mit der 2-strängigen Ausführung "M2" (ab 3.200 kg) sind in der Medium-Variante noch bis zu 6 m/min möglich.
| Typ | Tragfähigkeit | Triebwerksgruppe | Hubgeschwindigkeit | Strangzahl | Kettengröße | Motorleistung | Stromstärke bei 3 x 400 V, 50 Hz | Gewicht mit 3 m Hub | Gewicht Kette je m Hub |
|---|---|---|---|---|---|---|---|---|---|
| kg | FEM / ISO | m/min | mm | kW | A | kg | kg | ||
| TPT-PF03-M1-125 | 125 | M6 / 3m | 12 / 3 | 1 | 4 x 12 | 0,37 | 1,1 | 19,9 | ? |
| TPT-PF03-M1-250 | 250 | M5 / 2m | 12 / 3 | 1 | 4 x 12 | 0,75 | 1,6 | 20,3 | ? |
| TPT-PF05-M1-500 | 500 | M5/ 2m | 10 / 2,5 | 1 | 5,2 x 15 | 1,10 | 2,3 | 25,6 | ? |
| TPT-PF12-M1-1000 | 1.000 | M5 / 2m | 10 / 2,5 | 1 | 7,2 x 21 | 2,2 | 5,5 | 59,1 | ? |
| TPT-PF16-M1-1250 | 1.600 | M5 / 2m | 12 / 3 | 1 | 9 x 27 | 3,7 | 8,0 | 81,2 | ? |
| TPT-PF40-M1-3200 | 3.200 | M5 / 2m | 12 / 3 | 1 | 13 x 36 | 7,5 | 16,0 | 186,2 | ? |
| TPT-PF16-M2-3200 | 3.200 | M5 / 2m | 6 / 1,5 | 2 | 9 x 27 | 3,7 | 8,0 | 92,1 | ? |
| TPT-PF63-M1-3200 | 5.000 | M5 / 2m | 12 / 3 | 1 | 16 x 45 | 11,0 | 23,8 | 197,7 | ? |
| TPT-PF40-M2-6300 | 6.300 | M5 / 2m | 6 / 1,5 | 2 | 13 x 36 | 7,5 | 16,0 | 154,3 | ? |
| TPT-PF63-M2-10000 | 10.000 | M5 / 2m | 6 / 1,5 | 2 | 16 x 45 | 11,0 | 23,8 | 224,3 | ? |
Standard Elektrokettenzug Modell P "S1" und "S2"
Eine Hubgeschwindigkeit von 8 m/min erreichen Sie mit dem Modell P in der 1-strängigen Ausführung "S1".
Mit der 2-strängigen Ausführung "S2" (ab 3.200 kg) sind in der Standard-Variante noch bis zu 6 m/min möglich.
| Typ | Tragfähigkeit | Triebwerksgruppe | Hubgeschwindigkeit | Strangzahl | Kettengröße | Motorleistung | Stromstärke bei 3 x 400 V, 50 Hz | Gewicht mit 3 m Hub | Gewicht Kette je m Hub |
|---|---|---|---|---|---|---|---|---|---|
| kg | FEM / ISO | m/min | mm | kW | A | kg | kg | ||
| TPT-PF02-S1-125 | 125 | M6 / 3m | 8 / 2 | 1 | 4 x 12 | 0,37 | 1,0 | 19,3 | ? |
| TPT-PF02-S1-250 | 250 | M5 / 2m | 8 / 2 | 1 | 4 x 12 | 0,37 | 1,2 | 19,6 | ? |
| TPT-PF05-S1-500 | 500 | M5/ 2m | 8 / 2 | 1 | 5,2 x 15 | 0,75 | 1,9 | 23,9 | ? |
| TPT-PF10.2-S1-1000 | 1.000 | M5 / 2m | 8 / 2 | 1 | 7,2 x 21 | 1,5 | 4,5 | 41,6 | ? |
| TPT-PF12-S1-1250 | 1.250 | M3 / 2m | 8 / 2 | 1 | 7,2 x 21 | 2,2 | 4,6 | 63,3 | ? |
| TPT-PF16-S1-1600 | 1.600 | M5 / 2m | 8 / 2 | 1 | 9 x 27 | 3,0 | 6,2 | 76,8 | ? |
| TPT-PF25-S1-2000 | 2.000 | M6 / 3m | 8 / 2 | 1 | 11,3 x 31 | 3,0 | 7,2 | 82,7 | ? |
| TPT-PF25-S1-2500 | 2.500 | M5 / 2m | 8 / 2 | 1 | 11,3 x 31 | 3,7 | 8,0 | 85,3 | ? |
| TPT-PF32-S1-3200 | 3.200 | M5 / 2m | 8 / 2 | 1 | 13 x 36 | 5,0 | 11,0 | 123,1 | ? |
| TPT-PF16-S2-3200 | 3.200 | M5 / 2m | 4 / 1 | 2 | 9 x 27 | 3,0 | 6,2 | 82,6 | ? |
| TPT-PF40-S1-4000 | 4.000 | M3 / 1Bm | 6 / 1,5 | 1 | 13 x 36 | 5,0 | 11,0 | 126,9 | ? |
| TPT-PF25-S2-4000 | 4.000 | M6 / 3m | 4 / 1 | 2 | 11,3 x 31 | 3,0 | 7,2 | 91,9 | ? |
| TPT-PF50-S1-5000 | 5.000 | M5 / 2m | 8 / 2 | 1 | 16 x 45 | 7,5 | 16,3 | 178,3 | ? |
| TPT-PF25-S2-5000 | 5.000 | M5 / 2m | 4 / 1 | 2 | 11,3 x 31 | 3,7 | 8,0 | 98,7 | ? |
| TPT-PF63-S1-6300 | 6.300 | M3 / 1Bm | 6 / 1,5 | 1 | 16 x 45 | 7,5 | 16,3 | 183,6 | ? |
| TPT-PF32-S2-6300 | 6.300 | M5 / 2m | 4 / 1 | 2 | 13 x 36 | 5,0 | 11,0 | 142,9 | ? |
| TPT-PF50-S2-8000 | 8.000 | M3 / 1Bm | 3 / 0,75 | 2 | 13 x 36 | 5,0 | 11,0 | 133,6 | ? |
| TPT-PF50-S2-10000 | 10.000 | M5 / 2m | 4 / 1 | 2 | 16 x 45 | 7,5 | 16,3 | 204,6 | ? |
| TPT-PF36-S2-12500 | 12.500 | M3 / 1bm | 3 / 0,75 | 2 | 16 x 45 | 7,5 | 16,3 | 208,2 | ? |
Elektrokettenzug "L1" und "L2" mit langsamer Hubgeschwindigkeit
Eine Hubgeschwindigkeit von 4 m/min erreichen Sie mit dem Modell P in der 1-strängigen Ausführung "L1".
Mit der 2-strängigen Ausführung "S2" (ab 3.200 kg) sind in der Standard-Variante noch bis zu 2 m/min möglich.
| Typ | Tragfähigkeit | Triebwerksgruppe | Hubgeschwindigkeit | Strangzahl | Kettengröße | Motorleistung | Stromstärke bei 3 x 400 V, 50 Hz | Gewicht mit 3 m Hub | Gewicht Kette je m Hub |
|---|---|---|---|---|---|---|---|---|---|
| kg | FEM / ISO | m/min | mm | kW | A | kg | kg | ||
| TPT-PF03-L1-125 | 125 | M6 / 3m | 4 / 1 | 1 | 4 x 12 | 0,25 | 1,0 | 19,3 | ? |
| TPT-PF03-L1-250 | 250 | M5 / 2m | 4 / 1 | 1 | 4 x 12 | 0,25 | 1,1 | 19,3 | ? |
| TPT-PF05-L1-500 | 500 | M5/ 2m | 4 / 1 | 1 | 5,2 x 15 | 0,37 | 1,3 | 23,9 | ? |
| TPT-PF10.2-L1-1000 | 1.000 | M5 / 2m | 4 / 1 | 1 | 7,2 x 21 | 0,75 | 1,9 | 41,8 | ? |
| TPT-PF16-L1-1250 | 1.600 | M5 / 2m | 4 / 1 | 1 | 9 x 27 | 1,5 | 3,3 | 76,6 | ? |
| TPT-PF25-L1-2000 | 2.000 | M6 / 3m | 4 / 1 | 1 | 11,3 x 31 | 1,5 | 3,7 | 80,3 | ? |
| TPT-PF25-L1-2500 | 2.500 | M5 / 2m | 4 / 1 | 1 | 11,3 x 31 | 2,2 | 4,7 | 85,9 | ? |
| TPT-PF40-L1-3200 | 3.200 | M5 / 2m | 4 / 1 | 1 | 13 x 36 | 3,2 | 6,5 | 122,3 | ? |
| TPT-PF16-L2-3200 | 3.200 | M5 / 2m | 2 / 0,5 | 2 | 9 x 27 | 1,5 | 3,2 | 86,6 | ? |
| TPT-PF40-L1-4000 | 4.000 | M3 / 1Bm | 4 / 1 | 1 | 13 x 36 | 3,2 | 8,0 | 123,7 | ? |
| TPT-PF25-L2-4000 | 4.000 | M6 / 3m | 2 / 0,5 | 2 | 11,3 x 31 | 1,5 | 3,7 | 89,5 | ? |
| TPT-PF63-L1-5000 | 5.000 | M5 / 2m | 4 / 1 | 1 | 16 x 45 | 4,2 | 10,0 | 186,2 | ? |
| TPT-PF25-L2-5000 | 5.000 | M5 / 2m | 2 / 0,5 | 2 | 11,3 x 31 | 2,2 | 4,7 | 97,5 | ? |
| TPT-PF40-L2-6300 | 6.300 | M5 / 2m | 2 / 0,5 | 2 | 13 x 36 | 3,2 | 6,5 | 139,7 | ? |
| TPT-PF40-L2-8000 | 8.000 | M3 / 1Bm | 2 / 0,5 | 2 | 13 x 36 | 3,2 | 8,0 | 141,2 | ? |
| TPT-PF63-L2-10000 | 10.000 | M5 / 2m | 2 / 0,5 | 2 | 16 x 45 | 4,2 | 10,0 | 212,5 | ? |
Elektrische Kettenzug für schwere Lasten ab 15 Tonnen Traglast (alle Geschwindigkeiten)
Schwerlast-Elektrokettenzug bis zu 37 t Traglast, Hubkette mehrfach geschert.
| Typ | Tragfähigkeit | Triebwerksgruppe | Hubgeschwindigkeit | Strangzahl | Kettengröße | Motorleistung | Stromstärke bei 3 x 400 V, 50 Hz | Gewicht mit 3 m Hub | Gewicht Kette je m Hub |
|---|---|---|---|---|---|---|---|---|---|
| kg | FEM / ISO | m/min | mm | kW | A | kg | kg | ||
| TPT-PF+50-LZ3-15000 | 15.000 | M4 / 1Am | 1,5 / 2 | 6/2 | 11,3 x 31 | 4,2 | 10,2 | 307,3 | ? |
| TPT-PF+50-SZ3-16000 | 16.000 | M4 / 1Am | 2,2 / 0,55 | 6/2 | 11,3 x 31 | 7,5 | 14,5 | 306,1 | ? |
| TPT-PF+63-MZ3-16000 | 16.000 | M4/ 1Am | 3,2 / 0,8 | 6/2 | 11,3 x 31 | 11,0 | 22,0 | 351,8 | ? |
| TPT-PF+63-LZ3-20000 | 20.000 | M3 / 1Bm | 1,1 / 0,27 | 6/2 | 11,3 x 31 | 4,2 | 10,6 | 323,3 | ? |
| TPT-PF+50-LZ4-20000 | 20.000 | M5 / 2m | 1,1 / 0,27 | 8/2 | 11,3 x 31 | 4,2 | 9,8 | 391,3 | ? |
| TPT-PF+63-SZ3-20000 | 20.000 | M3 / 1Bm | 1,6 / 0,4 | 6/2 | 11,3 x 31 | 7,5 | 15,0 | 322,1 | ? |
| TPT-PF+50-SZ4-20000 | 20.000 | M5 / 2m | 1,6 / 0,4 | 8/2 | 11,3 x 31 | 7,5 | 14,0 | 390,1 | ? |
| TPT-PF+63-MZ4-20000 | 20.000 | M5 / 2m | 2,4 / 0,6 | 8/2 | 11,3 x 31 | 11,0 | 21,5 | 429,1 | ? |
| TPT-PF+63-MZ4-23000 | 23.000 | M3 / 1Bm | 2,4 / 0,6 | 8/2 | 11,3 x 31 | 11,0 | 23,8 | 439,8 | ? |
| TPT-PF+63-LZ4-25000 | 25.000 | M3 / 1Bm | 0,8 / 0,2 | 8/2 | 11,3 x 31 | 4,2 | 10,2 | 407,3 | ? |
| TPT-PF+63-SZ4-25000 | 25.000 | M3 / 1Bm | 1,2 / 0,3 | 8/2 | 11,3 x 31 | 7,5 | 14,3 | 406,1 | ? |
| TPT-PF+63-LZ5-30000 | 30.000 | M3 / 1Bm | 0,7 / 0,17 | 10 / 2 | 11,3 x 31 | 4,2 | 10,2 | 459,4 | ? |
| TPT-PF+63-LZ6-37000 | 37.000 | M5 / 2m | 0,56 / 0,14 | 12 / 2 | 11,3 x 31 | 4,2 | 10,2 | 488,7 | ? |
Elektrischer Kettenzug gleich Tragfähigkeit in zwei Ausführungen?
2-Strang-Vorteil: kleinerer Motor, weniger Eigengewicht
1-Strang-Vorteil: größerer Motor, weniger Gewicht je Meter Hub, schneller
| 1-Strang Kettenzug | 2- Strang Kettenzug |
|---|---|
| größerer Motor | kleinerer Motor |
| mehr Eignegewicht | weniger Eigengewicht |
| weniger Gewicht je Meter Hub, wegen einfacher Kettenführung (2,2 kg) | mehr Gewicht je Meter Hub, wegen doppelter Kettenführung (3 kg) |
| größere Kette | kleinere Kette |
| mehr Motorleistung | weniger Motorleistung |
| schneller | langsamer |
