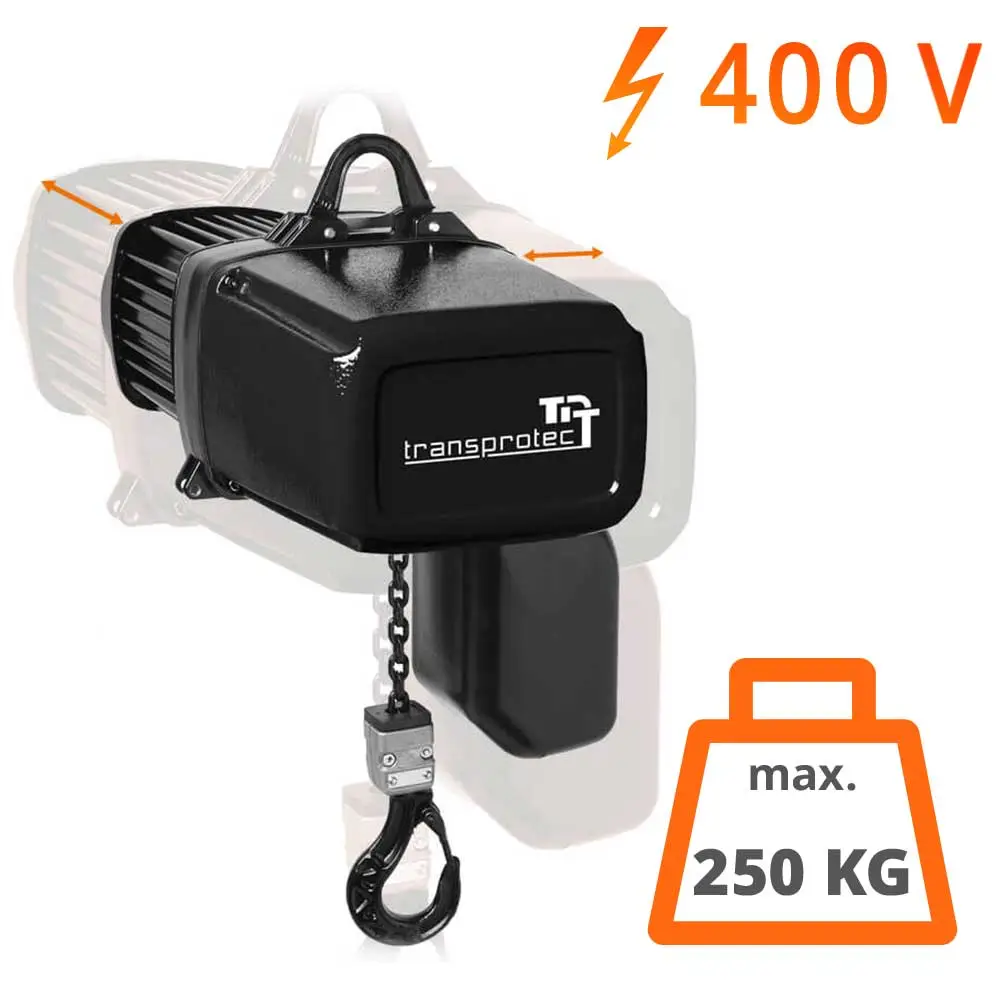

Elektrokettenzug Modell T-ECH Mini (400 V) 125 kg und 250 kg
Traglast bis 250 kg - ca. 30% leichter als der T-ECH
Der T-ECHM ist die ideale Lösung für Anwender, die ein extrem leichtes und dennoch leistungsstarkes Hebezeug für den professionellen Einsatz suchen.
Warum der T-ECHM die richtige Wahl ist:
- Leichtgewicht: Mit nur 17 kg (inkl. 3 m Hub) ist er ca. 30 % leichter als die Standardausführung T-ECH 250/1
- Platzsparend: Dank der geringen Bauhöhe von nur 430 mm gewinnen Sie wertvolle Zentimeter bei niedrigen Decken.
- Optimiertes Kettengeschirr: Mit einer Breite von nur 35 mm und einer Höhe von 143 mm ist das Kettengeschirr des Mini deutlich filigraner als beim T-ECH 250/1.
Dies ermöglicht ein präziseres Ansetzen der Last in engen Aufnahmen.
Vergleich Modell T-ECH Mini zu Modell T-ECH
| Modell T-ECH Mini | Modell T-ECH 250 (1 Strang) | |
|---|---|---|
| A1 gesamte Breite inkl. Kettenmagazin aus Kunststoff | 245 mm | 296 mm |
| A2 Breite Kettenzug | 204 mm | 246 mm |
| A3 Durchmesser Aufhängeöse | 30 mm | 40 mm |
| B1+ B2 | gesamt Höhe inkl. Kunststoff-Kettenmagazin | 430 mm | 477 mm |
| C Breite Kettenmagazin | 95 mm | 120 mm |
| D Breite Kettengeschirr | 35 mm | 48 mm |
| E Höhe Kettengeschirr | 143 mm | 184 mm |
| Gewicht mit Kette für 3 m Hub | 17 kg | 24 kg |
T-ECHM Abmessungen
Der T-ECHM ist die perfekte Lösung, wenn Sie in niedrigen Räumen arbeiten oder das Gerät in bestehende, enge Anlagen integrieren müssen.
| A1 | A2 | A3 | B1 | B2 | B3 | C | E1 | E2 | E3 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Mini | 245 | 204 | 30 | 11 | 419 | 39 | 95 | 47 | 78 | 18 |
| Standard | 296 | 246 | 40 | 15 | 462 | 49 | 120 | 53 | 103 | 28 |
T-ECHM technische Eigenschaften
Der T-ECHM ist serienmäßig mit Haupthub und Feinhub ausgestattet, sodass Sie Lasten jederzeit sowohl zügig bewegen als auch millimetergenau positionieren können. In der Tabelle ist zudem noch die Standard-Variante T-ECH vergleichend aufgeführt.
Tragfähigkeit Triebwerksgruppe nach | Geschwindigkeit bei 50 Hz in (Haupthub / Feinhub) | Motor- leistung | Strom- aufnahme 3 x 400 V bei 50 Hz | Ketten- größe | |||||
|---|---|---|---|---|---|---|---|---|---|
| A3/M3 (25 %) | A4/M4 (30 %) | A5/M5 (40 %) | A6/M6 (50 %) | A7/M7 (60 %) | m/min | kW | A | mm | |
| T-ECHM 250/1NF | -- | 320 kg | 250 kg | 200 kg | -- | 8 / 2 | 0,37 / 0,1 | 2,0 / 1,2 | 3,75 x 10,75 |
| T-ECHM 150/1SF | -- | -- | 125 kg | 100 kg | -- | 16 / 4 | 0,37 / 0,1 | 2,0 / 1,2 | 3,75 x 10,75 |
| T-ECH 250/1NF | 400 kg | 320 kg | 250 kg | 200 kg | 160 kg | 8 / 2 | 0,72 / 0,18 | 2,8 / 1,7 | 3,75 x 10,75 |
*Unsere Modellbezeichnung basieren auf der Traglast in Triebwerksgruppe M5
(Industriestandard für professionelle Nutzung; inkl. 40 % ED und 240 S/h). Daher sind die Zellen optisch hervorgehoben.
Wir bieten Wiederkehrende Prüfungen (UVV) für Ihren elektrischen Kettenzug.
Auf Wunsch erstellen wir Ihnen einen individuellen Elektrokettenzug.
Verwenden Sie, für eine individuelle Hubhöhe und Steuerkabelverlängerung, die Kommentarfunktion bei der Preisanfrage. Gerne beraten wir Sie telefonisch unter 04102 7789-600
Sie suchen das Maximum an Leistung für den 3-Schicht-Betrieb?
Wenn Sie extrem hohe Taktzahlen und bis zu 6,3 t Traglast benötigen, ist unser industrielles Kraftpaket die richtige Wahl:
Zum T-ECH: Maximale Power für die Produktion
