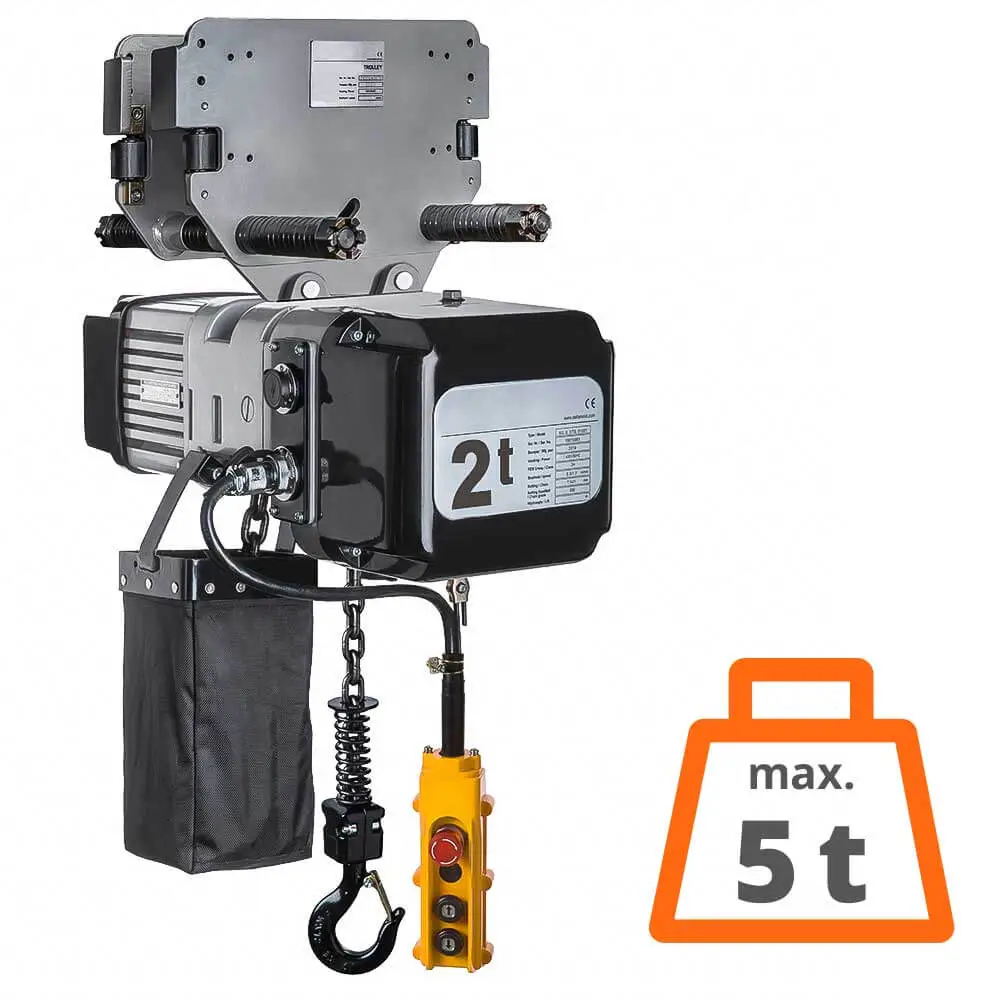

Elektrischer Kettenzug Modell DTY inkl. Handfahrwerk

bis zu 2 t Tragfähigkeit ab Lager lieferbar

Elektrischer Kettenzug Modell DTY inkl. Handfahrwerk
Elektrischer Kettenzug Modell DTY inkl. Handfahrwerk
Elektrischer Kettenzug Modell DTY inkl. Handfahrwerk
Elektrischer Kettenzug Modell DTY inkl. Handfahrwerk
Elektrischer Kettenzug Modell DTY inkl. Handfahrwerk
Elektrischer Kettenzug Modell DTY inkl. Handfahrwerk
Elektrischer Kettenzug Modell DTY inkl. Handfahrwerk
Preis jetzt anfragen

*zzgl. MwSt.

Tragfähigkeit:

Hubhöhe:

Haupthub + Feinhub:

Preis anfragen
Preis anfragen
Bitte geben Sie die Zeichenfolge in das nachfolgende Textfeld ein.

Mit * gekennzeichnete Felder sind Pflichtfelder.
Artikel-Nr.: DTY.00251.03

Ihre Vorteile

  • robutes Aluminium Gehäuse
  • inkl. Handfahrwerk (manuelle Laufkatze)
  • 24 V Schützsteuerng mit Not-Aus
  • permanet geschmieters Getriebe, sorgt für reibungslosen und geräuscharmen Betrieb
  • Überhitzungsschutz
  • Überlastschutz (Extern einstellbare Rutschkupplung)
  • Elektromagnetische Federdruckbremse
  • Elektromechanische Endabschalter
  • Lastkette von RUD



Die elektrischen Kettenzüge der Serie DTS sind für den industriellen Einsatz geeignet. Die... mehr


Die elektrischen Kettenzüge der Serie DTS sind für den industriellen Einsatz geeignet.
Die Ausführung mit passendem Rollfahrwerk (DTY) ist nur für ein eine maximale Traglast von 5 t erhältlich. Die Varianten mit bis zu 2 t Tragfähigkeit sind lagernd und können kurzfristig geliefert werden.

Das Modell DTY verfügt über ein manuelles Rollfahrwerk, Handfahrwerk, auch Laufkatze genannt.
Das Fahrwerk läuft robust und sicher auf den meisten handelsüblichen I- und H-Trägerprofilen bis zu einer Trägerbreite von 300 mm.

Vorteile durch das Gespann aus manuellem Fahrwerk
und Elektro-Kettenzug:

  • Die Last kann nicht nur gehoben, sondern auch auf der horizontalen Ebene verfahren werden.
  • Gerade für kleinere Lasten ist ein handbetriebenes Rollfahrwerk schneller, einfaher und leichter zu bedienen


Optional können Sie dieses Modell auch mit einem elektrischen Fahrwerk betreiben



Aufgrund der Schützsteuerung liegt an der Steuerflasche nur eine Spannung von 24 V bei einer Betriebsspannung von 400 V, Sonderspannungen bis 440 V sind mögllch
Sicherheitsvorrichtungen, wie z.B. die elektromagnetische Federdruckbremse, mit welcher der Elektrokettenzg DTS die Last auch bei Stromausfall halten kann, sind weitere Qualitätsmerkmale.

  • 24 V Schützsteuerng mit Not-Aus
  • Überlastschutz durch extern einstellbare Rutschkupplung
  • Antrieb mit Überhitzungsschutz (mittels Wärmesensor)
  • Elektromagnetische Federdruckbremse
  • Elektromechanische Endabschalter
  • Leichte Demontage zu Wartungszwecken.
  • Steuereinheit mit SIEMENS Relais inkl. Hauptschütz.
  • Permanent geschmiertes Getriebe, sorgt für reibungslosen und
    geräuscharmen Betrieb.



Zum Lieferumpang gehört standardmäßig ein ca. 6 m langes Steuerkabel, eine ca. 1 m lange Stromzuleitung (ohne Stecker) und ein passender Kettenbehälter.
Dank der einfachen Steckverbidung (Plug&Play) können Sie den Elektrokettenzug auch im Handumdrehen mit einer Funkfernbedienung ausrüsten.

Technische Eigenschaften

Betriebsspannung 400-440V / 50Hz / 3Ph
Hubgeschwindigkeit Haupt- und Feinhub
Lastkette Lastkette nach EN 818-7-DAT/DT
Steuerkabel Standard ca.. 6 Meter
Stromkabel ca. 1 Meter ohne Stecker
Schutzart Gehäuse IP 55
Schutzart Steuerschalter IP 65
Triebwerksgruppe M5/2m (ISO/FEM)
Einschaltdauer 40% / 240
Isolationsklasse F
Einsatztemperatur -10°C - +40°C
DGUV Lasttyp DGUV-V 54
Güter: Kettenzug darf nicht zum Heben von Personen verwendet werden



Wie alle elektrischen Kettenzge bei transprotec erfüllt auch dieser Elektrokettenzug DTY die Maschinenrichtlinie 2006/42/EG und wird mit Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung an Sie geliefert.

Abbildung des Sets zur Ümrüstung des elektrischen Kettenzuges auf Funkferbedienung

Auf Wunsch führen wir für Sie auch gern die wiederkehrenden Prüfungen durch.




Elektrischer Kettenzug mit 2 Geschwindigkeiten (Haupthub und Feinhub)

Vorteil von zusätzlichem Feinhub:: sanftes Anheben und Absenken der Last.

TypTragfähigkeit (kg)HubgeschwindigkeitStrangzahlKettengrößeMotorleistunggeeignet für
Trägerbreite
min. Bauhöhe
inkl. Fahrwerk
min.
Kurvenradius
Rad-⌀
Laufkatze
Eigengewicht
E-Kettenzug
inkl. Laufkatze
(ohne Kette)
Gewicht Kette
je m Hub
 M5 (2m)(m/min) (mm)(kW)(mm)(mm)(m)(mm)(kg)(kg)
DTY.00252
250
7 / 2,3
1
5 x 15
0,45 / 0,15
74 - 300 480 2,5 68 72 0,7
DTY.00502
500
7,6 / 2,5
1
6,3 x 19
0,9 / 0,3
74 - 300 480 2,5 68 73 0,9
DTY.01002
1.000
5 / 1,7
1
8 x 24
1,1 / 0,37
74 - 300 510 2,5 68 79 1,5
DTY.02202 2.000 2,5 / 0,85 2 8 x 24 1,1 / 0,37 74 - 300 695 2,5 75 86 3
DTY.02102
2.000
5,3 / 1,8
1
10 x 30,2
3 /1
88 - 300 695 5 96 158 2,2
DTY.03002 3.000 6 / 2 1 11,2 x 34 3 / 1 88 - 300 695 5 96 158 2,7
DTY.05002
5.000
3 / 1
2
11,2 x 34
3 / 1
88 - 300 695 5 110 174 5,4



Elektrischer Kettenzug mit 1 Geschwindigkeit

Vorteil: einfachere Bedienung, geringeres Gewicht

TypTragfähigkeit (kg)HubgeschwindigkeitStrangzahlKettengrößeMotorleistunggeeignet für
Trägerbreite
min. Bauhöhe
inkl. Fahrwerk
min.
Kurvenradius
Rad-⌀
Laufkatze
Eigengewicht
E-Kettenzug
inkl. Laufkatze
(ohne Kette)
Gewicht Kette
je m Hub
 M5 (2m)(m/min) (mm)(kW)(mm)(mm)(m)(mm)(kg)(kg)
DTY.00251
250
7
1
5 x 15
0,45
74 - 300 480 2,5 68
64
0,7
DTY.00501
500
7,6
1
6,3 x 19
0,9
74 - 300 480 2,5 68
65
0,9
DTY.01001
1.000
5
1
8 x 24
1,1
74 - 300 510 2,5 68
67
1,5
DTY.02201 2.000 2,5 2 8 x 24 1,1 74 - 300 695 2,5 75 73 3
DTY.02101
2.000
5,3
1
10 x 30,2
3
88 - 300 695 5 96
136
2,2
DTY.03001 3.000 6 1 11,2 x 34 3 88 - 300 695 5 96 136 2,7
DTY.05001
5.000
3
2
11,2 x 34
3
88 - 300 695 5 110
152
5,4



Elektrischer Kettenzug mit 2 t Tragfähigkeit in zwei Ausführungen

2-Strang-Vorteil: kleinerer Motor, weniger Eigengewicht, kleinere Kurvenradien möglich
1-Strang-Vorteil: größerer Motor, weniger Gewicht je Meter Hub, schneller

1-Strang Kettenzug2- Strang Kettenzug
größerer Motor kleinerer Motor
mehr Eignegewicht (max. 158 kg) weniger Eigengewicht (max. 86 kg)
weniger Gewicht je Meter Hub, wg einfacher Kettenführung (2,2 kg) mehr Gewicht je Meter Hub, wg doppelter Kettenführung (3 kg)
größere Kette (10 mm) kleinere Kette (8 mm)
mehr Motorleistung (max. 3 kW) weniger Motorleistung (max. 1,1 kW)
schneller (max.5,3 m/min) langsamer (max. 2,5 m/min)
hochpreisiger günstiger



TypTragfähigkeit (kg)Hubgeschwindigkeit
(m/min)
StrangzahlKettengröße
(mm)
Motorleistung
(kW)
geeignet für
Trägerbreite
(mm)
min. Bauhöhe
inkl. Fahrwerk
(mm)
min.
Kurvenradius
(m)
Raddurchmesser
Laufkatze
(mm)
Eigengewicht
E-Kettenzug
inkl. Laufkatze
(ohne Kette
Gewicht Kette
je m Hub (kg)
DTY.02201
2.000
2,5
2
8 x 24
1,1
74 - 300 695 2,5 75
73
3
DTY.02202
2.000
2,5 / 0,85
2
8 x 24
1,1 / 0,37
74 - 300 695 2,5 75
86
3
DTY.02101 2.000 5,3 1 10 x 30,2 3 88 - 300 695 5 96 136 2,2
DTY.02102
2.000
5,3 / 1,8
1
10 x 30,2
3 /1
88 - 300 695 5 96
158
2,2





elektrischer-kettenzug-DTY-rollfahrwerk-zeichnung-seite elektrischer-kettenzug-DTY-rollfahrwerk-zeichnung



Bemaßung Handfahrwerk (Rollfahrwerk, Laufkatze) Typ Tragfähigkeit min. Radius... mehr

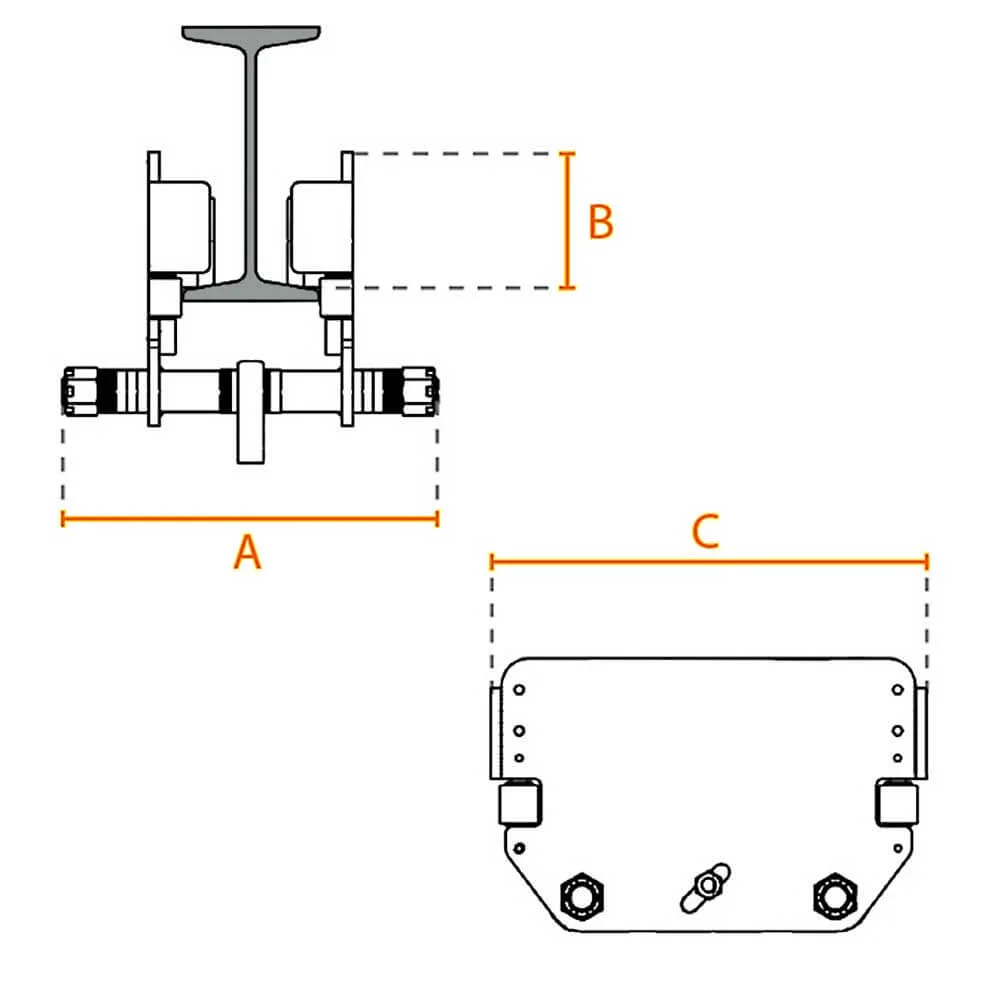

Bemaßung Handfahrwerk (Rollfahrwerk, Laufkatze)

TypTragfähigkeitmin. RadiusRaddruchmesserEigengewichtAbmessungen
(kg)(m)(mm)(kg)A
(mm)
B
(mm)
C
(mm)
SG.0.02600250 250 2,5 68 22 424 75 270
SG.0.02600500 500 2,5 68 22 424 75 270
SG.0.02601000 1.000 2,5 68 22 424 75 270
SG.0.02602200 2.000 2,5 75 22 424 75 270
SG.0.02602100 2.000 5 96 42 466 110 330
SG.0.02603000 3.000 5 96 46 466 110 330
SG.0.02605000 5.000 5 110 44 466 110 334

elektrischer-kettenzug-DTY-rollfahrwerk-zeichnung

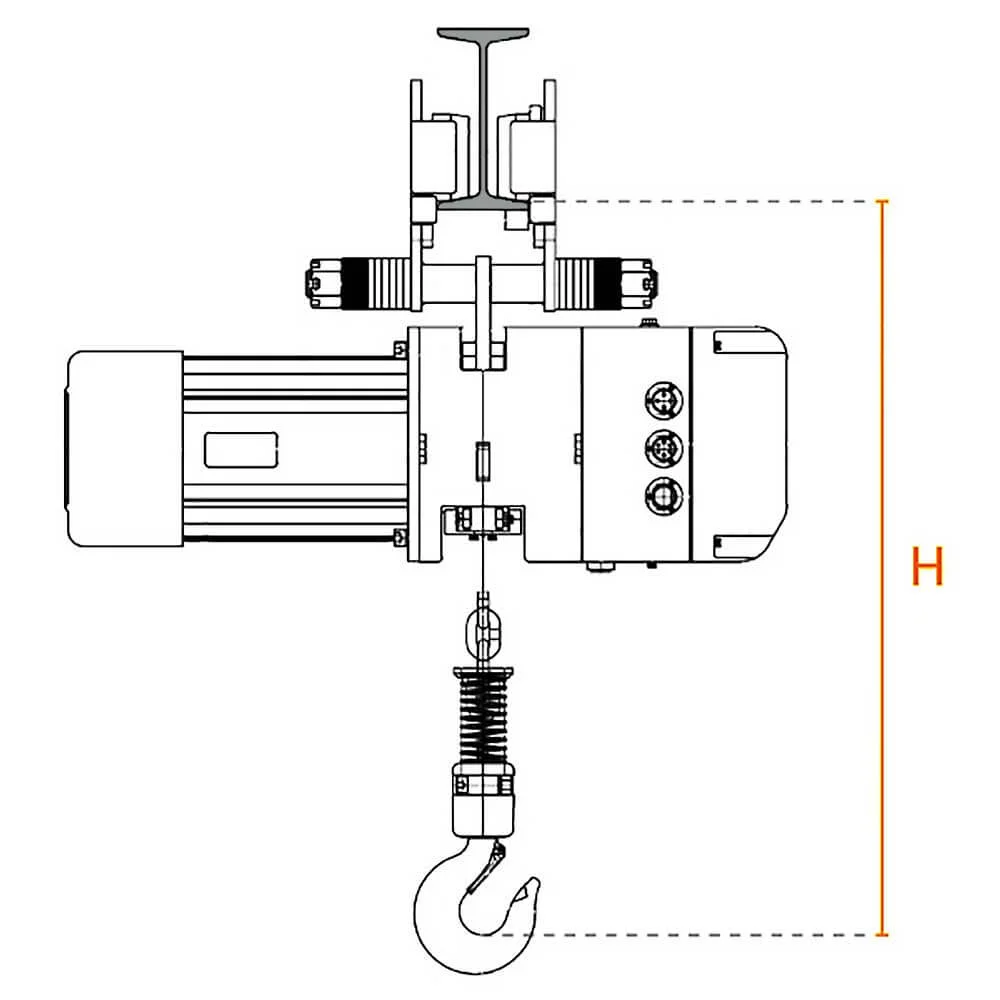

Bemaßung elektrischer Kettenzug DTY

TypAbmessungen
A
(mm)
B
(mm)
C
(mm)
D
(mm)
E
(mm)
F
(mm)
H
(mm)
H mit Laufkatze
(mm)
J
(mm)
K'
(mm)
DTY.00251
282
307
214
80
142
102
460 480 40
25
DTY.00252
307
307
214
80
142
102
460
480
40
25
DTY.00501
302
307
214
80
142
102
470
480
40
25
DTY.00502
334
307
214
80
142
102
470
480
40
25
DTY.01001
302
307
214
80
142
102
520
510
45
31
DTY.01002
354
307
214
80
142
102
520
510
45
31
DTY.02201
302
307
214
80
185
59
760
695
53
38
DTY.02202
354
307
214
80
185
59
760
695
53
38
DTY.02101
358
336
260
80
185
165
695
695
53
38
DTY.02102
481
336
260
80
185
165
695
695
53
38
DTY.03001
358
336
260
80
185
165
695
695
53
38
DTY.03002
481
336
260
80
185
165
695
695
53
38
DTY.05001
358
336
260
80
240
110
910
885
75
52
DTY.05002
481
336
260
80
240
110
910
885
75
52





elektrischer-kettenzug-DTS-7_5t-zeichnung elektrischer-kettenzug-DTY-rollfahrwerk-zeichnung-seite
