Elektrischer Kettenzug Modell DTS 250 kg - 15.000 kg

bis zu 10 t Tragfähigkeit ab Lager lieferbar

Elektrischer Kettenzug Modell DTS 250 kg - 15.000 kg
Elektrischer Kettenzug Modell DTS 250 kg - 15.000 kg
Elektrischer Kettenzug Modell DTS 250 kg - 15.000 kg
Elektrischer Kettenzug Modell DTS 250 kg - 15.000 kg
Elektrischer Kettenzug Modell DTS 250 kg - 15.000 kg
Elektrischer Kettenzug Modell DTS 250 kg - 15.000 kg
Elektrischer Kettenzug Modell DTS 250 kg - 15.000 kg
Preis jetzt anfragen

*zzgl. MwSt.

Tragfähigkeit:

Hubhöhe:

Haupthub + Feinhub:

Preis anfragen
Preis anfragen
Bitte geben Sie die Zeichenfolge in das nachfolgende Textfeld ein.

Mit * gekennzeichnete Felder sind Pflichtfelder.
Artikel-Nr.: DTS.00252.03

Ihre Vorteile

  • robutes Aluminium Gehäuse
  • 24 V Schützsteuerng mit Not-Aus
  • permanet geschmieters Getriebe, sorgt für reibungslosen und geräuscharmen Betrieb
  • Überhitzungsschutz
  • Überlastschutz (Extern einstellbare Rutschkupplung)
  • Elektromagnetische Federdruckbremse
  • Elektromechanische Endabschalter

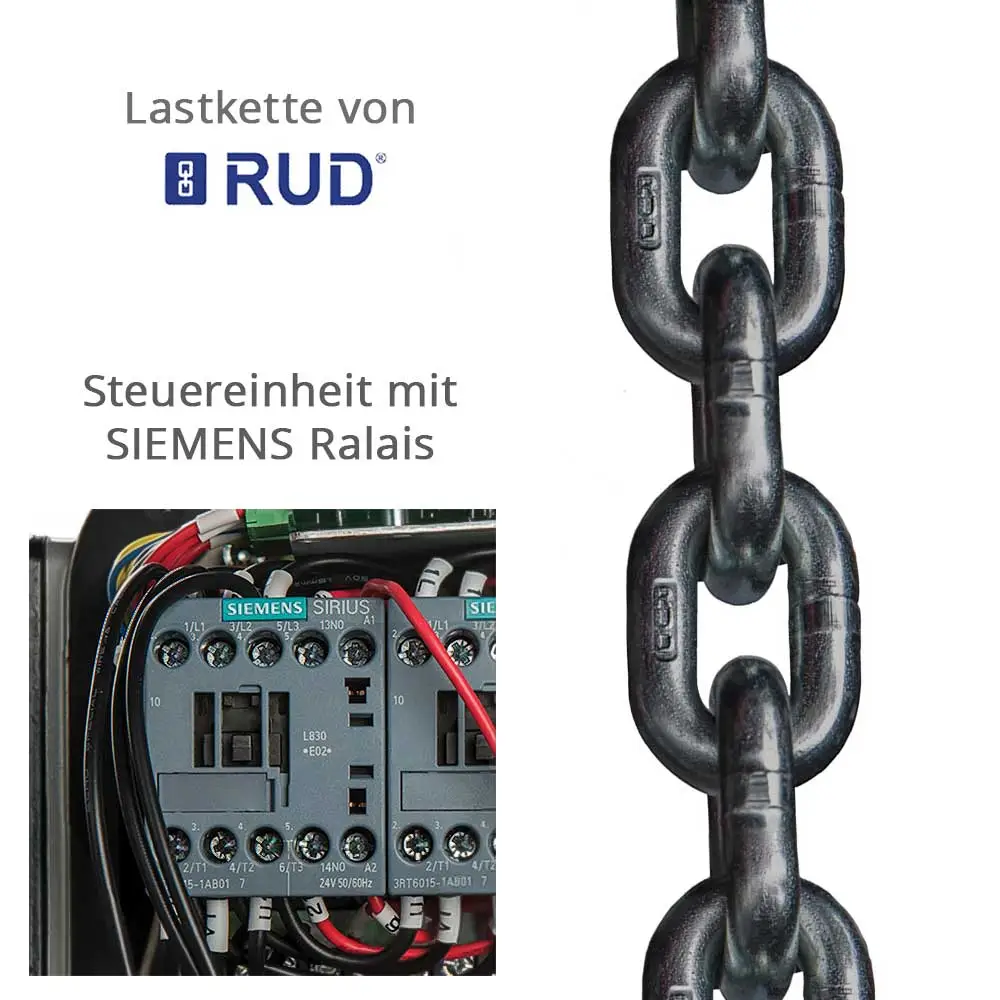

  • Lastkette von RUD



Die elektrischen Kettenzüge der Serie DTS sind für den industriellen Einsatz geeignet. Bis zu... mehr


Die elektrischen Kettenzüge der Serie DTS sind für den industriellen Einsatz geeignet.
Bis zu einer Traglast von 10 t ist der Elektrokettenzug lagenernd und daher kurzfristig lieferbar. Die Variante mit 15 t Tragfähigkeit hat derzeit eine Lieferzeit von ca. drei bis vier Monaten.

Dieses Modell verfügt über einen schwenkbaren Lasthaken mit Hakensicherung.
Zum Lieferumfang gehört standardmäßig ein ca. 6 m langes Steuerkabel, eine ca. 1 m lange Stromzuleitung (ohne Stecker) und ein passender Kettenbehälter.
Dank der einfachen Steckverbidung (Plug&Play) können Sie den Elektrokettenzug auch im Handumdrehen mit einer Funkfernbedienung ausrüsten.
Optional können Sie diese Modell auch mit einem Fahrwerk betreiben

Aufgrund der Schützsteuerung liegt an der Steuerflasche nur eine Spannung von 24 V bei einer Betriebsspannung von 400 V, Sonderspannungen bis 440 V sind mögllch
Sicherheitsvorrichtungen, wie z.B. die elektromagnetische Federdruckbremse, mit welcher der Elektrokettenzg DTS die Last auch bei Stromausfall halten kann, sind weitere Qualitätsmerkmale.

  • 24 V Schützsteuerng mit Not-Aus
  • Überlastschutz durch extern einstellbare Rutschkupplung
  • Antrieb mit Überhitzungsschutz (mittels Wärmesensor)
  • Elektromagnetische Federdruckbremse
  • Elektromechanische Endabschalter
  • Leichte Demontage zu Wartungszwecken.
  • Steuereinheit mit SIEMENS Relais inkl. Hauptschütz.
  • Permanent geschmiertes Getriebe, sorgt für reibungslosen und
    geräuscharmen Betrieb.



Technische Eigenschaften

Betriebsspannung 400-440V / 50Hz / 3Ph
Hubgeschwindigkeit Haupt- und Feinhub
Lastkette Lastkette nach EN 818-7-DAT/DT
Steuerkabel Standard ca.. 6 Meter
Stromkabel ca. 1 Meter ohne Stecker
Schutzart Gehäuse IP 55
Schutzart Steuerschalter IP 65
Triebwerksgruppe M5/2m (ISO/FEM)
Einschaltdauer 40% / 240
Isolationsklasse F
Einsatztemperatur -10°C - +40°C
DGUV Lasttyp DGUV-V 54
Güter: Kettenzug darf nicht zum Heben von Personen verwendet werden



Wie alle elektrischen Kettenzge bei transprotec erfüllt auch dieser Elektrokettenzug DTS die Maschinenrichtlinie 2006/42/EG und wird mit Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung an Sie geliefert.

Auf Wunsch führen wir für Sie auch gern die wiederkehrenden Prüfungen durch.






Elektrischer Kettenzug mit 2 Geschwindigkeiten (Haupthub und Feinhub)

Vorteil von zusätzlichem Feinhub: sanftes Anheben und Absenken der Last.

TypTragfähigkeit (kg)HubgeschwindigkeitStrangzahlKettengrößeMotorleistungEigengewicht
(ohne Kette)
Gewicht Kette
je m Hub
 M5 (2Bm)(m/min) (mm)(kW)(kg)(kg)
DTS.00252
250
7 / 2,3
1
5 x 15
0,45 / 0,15
50
0,7
DTS.00502
500
7,6 / 2,5
1
6,3 x 19
0,9 / 0,3
51
0,9
DTS.01002
1.000
5 / 1,7
1
8 x 24
1,1 / 0,37
57
1,5
DTS.02202
2.000
2,5 / 0,85
2
8 x 24
1,1 / 0,37
64
3
DTS.02102
2.000
5,3 / 1,8
1
10 x 30,2
3 /1
116
2,2
DTS.03002
3.000
6 / 2
1
11,2 x 34
3 / 1
116
2,7
DTS.05002
5.000
3 / 1
2
11,2 x 34
3 / 1
130
5,4
DTS.07502
7.500
2 / 0,6
3
11,2 x 34
3 / 1
184
8,1
DTS.10002
10.000
3 / 1
4
11,2 x 34
2 x 3 / 1
263
10,8
DTS.15002
15.000
2 / 0,6
6
11,2 x 34
2 x 3 / 1
335
16,2



Elektrischer Kettenzug mit 1 Geschwindigkeit

Vorteil: einfachere Bedienung, geringeres Gewicht

TypTragfähigkeit (kg)HubgeschwindigkeitStrangzahlKettengrößeMotorleistungEigengewicht
(ohne Kette)
Gewicht Kette
je m Hub
 M5 (2Bm)(m/min) (mm)(kW)(kg)(kg)
DTS.00251
250
7
1
5 x 15
0,45
42
0,7
DTS.00501
500
7,6
1
6,3 x 19
0,9
43
0,9
DTS.01001
1.000
5
1
8 x 24
1,1
45
1,5
DTS.02201
2.000
2,5
2
8 x 24
1,1
51
3
DTS.02101
2.000
5,3
1
10 x 30,2
3
94
2,2
DTS.03001
3.000
6
1
11,2 x 34
3
94
2,7
DTS.05001
5.000
3
2
11,2 x 34
3
108
5,4
DTS.07501
7.500
2
3
11,2 x 34
3
159
8,1
DTS.10001
10.000
3
4
11,2 x 34
2 x 3
219
10,8
DTS.15001
15.000
2
6
11,2 x 34
2 x 3
262
16,2

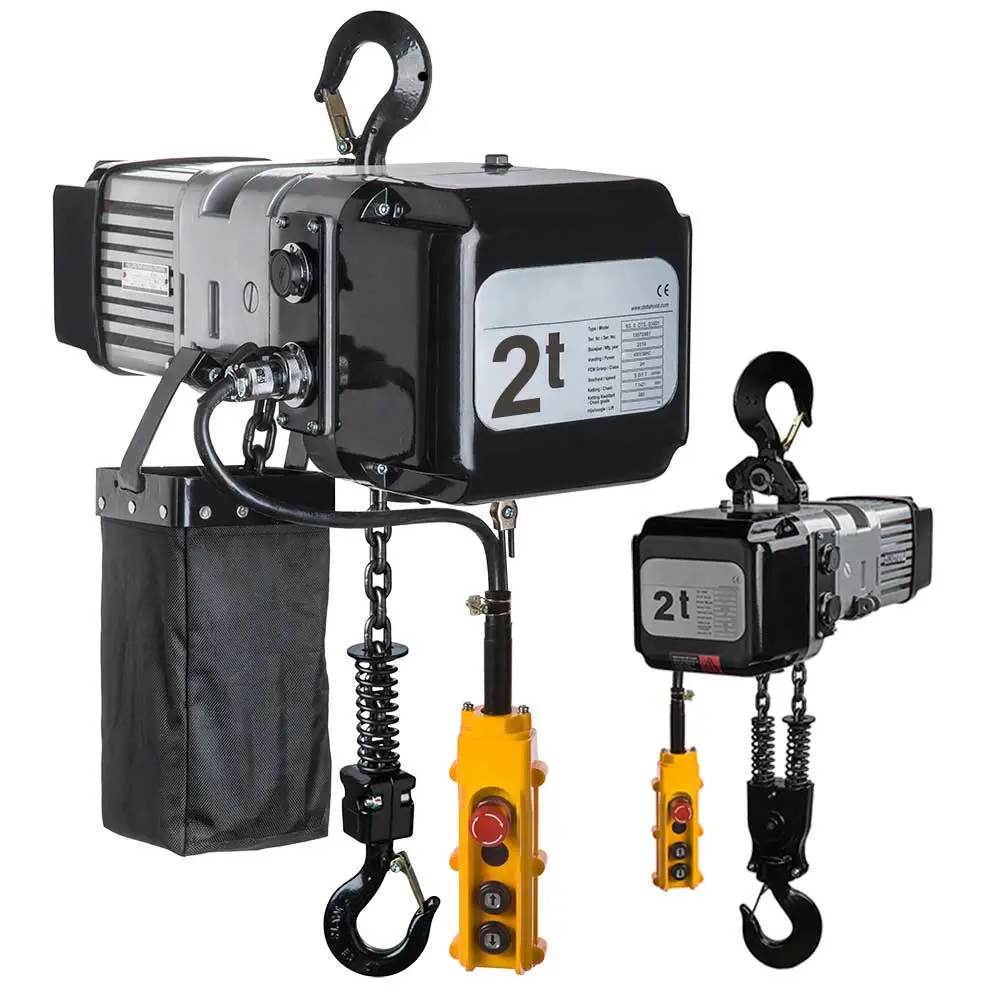

Elektrischer Kettenzug mit 2 t Tragfähigkeit in zwei Ausführungen

2-Strang-Vorteil: kleinerer Motor, weniger Eigengewicht
1-Strang-Vorteil: größerer Motor, weniger Gewicht je Meter Hub, schneller

1-Strang Kettenzug2- Strang Kettenzug
größerer Motor kleinerer Motor
mehr Eignegewicht (max. 116 kg) weniger Eigengewicht (max. 64 kg)
weniger Gewicht je Meter Hub, wg einfacher Kettenführung (2,2 kg) mehr Gewicht je Meter Hub, wg doppelter Kettenführung (3 kg)
größere Kette (10 mm) kleinere Kette (8 mm)
mehr Motorleistung (max. 3 kW) weniger Motorleistung (max. 1,1 kW)
schneller (max.5,3 m/min) langsamer (max. 2,5 m/min)
hochpreisiger günstiger

Beispiel Elektrokettenzug mit 1 Stang ud mit 2 Strang.

TypTragfähigkeit (kg)Hubgeschwindigkeit
(m/min)
StrangzahlKettengröße
(mm)
Motorleistung
(kW)
Eigengewicht
(ohne Kette)
(kg)
Gewicht Kette
je m Hub (kg)
DTS.02201
2.000
2,5
2
8 x 24
1,1
51
3
DTS.02202
2.000
2,5 / 0,85
2
8 x 24
1,1 / 0,37
64
3
DTS.02101
2.000
5,3
1
10 x 30,2
3
94
2,2
DTS.02102
2.000
5,3 / 1,8
1
10 x 30,2
3 /1
116
2,2







Mit der einfachen Steckverbidung (Plug&Play) können Sie den Elektrokettenzug DMS auch im Handumdrehen mit einer Funkfernbedienung ausrüsten.
Bei Fragen stehen Ihnen unsere Berater telefonisch gern zur Verfügung. 04102-77 89 600.
Oder richten Sie Ihre Anfrage direkt per E-Mail an info@transprotec.de.

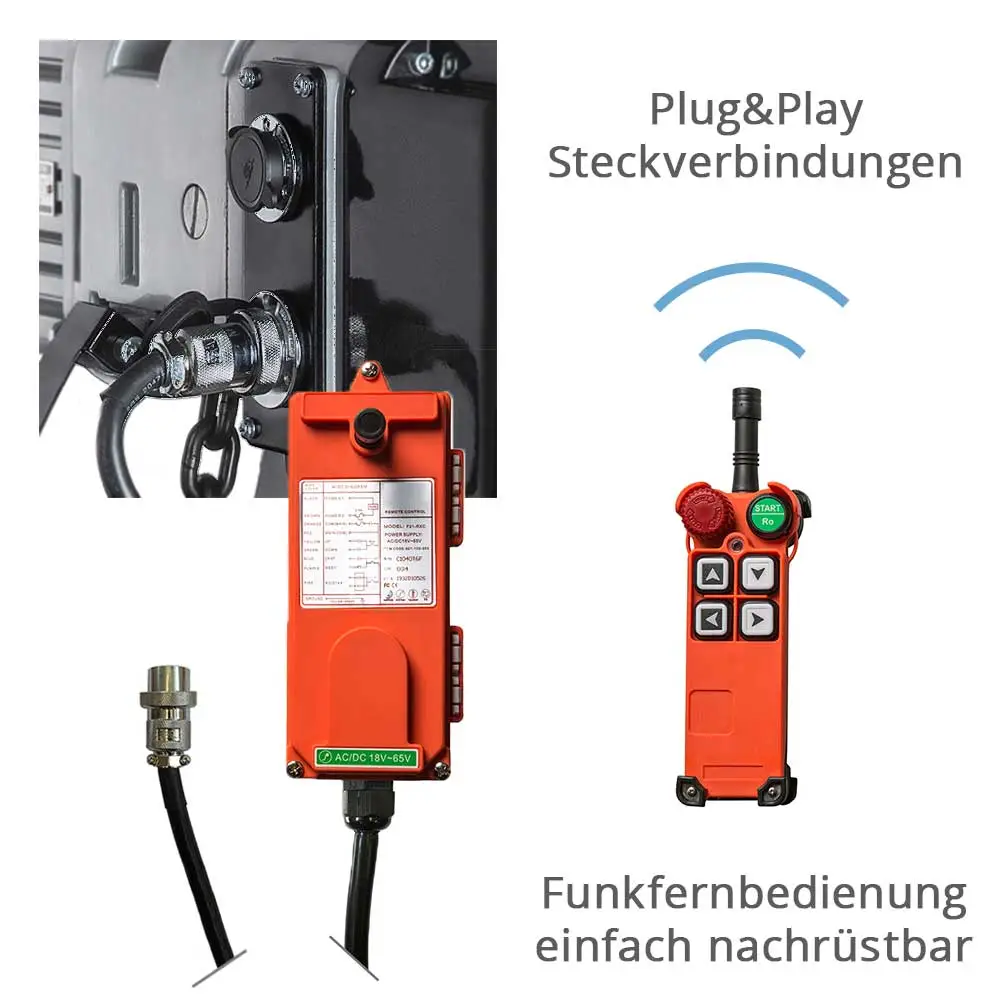

Abbildung des Sets zur Ümrüstung des elektrischen Kettenzuges auf Funkferbedienung







Bemaßung elektrischer Kettenzug DTS Typ Abmessungen A (mm) B (mm) C (mm) D... mehr


Bemaßung elektrischer Kettenzug DTS

TypAbmessungen
A
(mm)
B
(mm)
C
(mm)
D
(mm)
E
(mm)
F
(mm)
H
(mm)
J
(mm)
K'
(mm)
DTS.00251
282
307
214
80
142
102
460
40
25
DTS.00252
307
307
214
80
142
102
460
40
25
DTS.00501
302
307
214
80
142
102
470
40
25
DTS.00502
334
307
214
80
142
102
470
40
25
DTS.01001
302
307
214
80
142
102
520
45
31
DTS.01002
354
307
214
80
142
102
520
45
31
DTS.02201
302
307
214
80
185
59
760
53
38
DTS.02202
354
307
214
80
185
59
760
53
38
DTS.02101
358
336
260
80
185
165
695
53
38
DTS.02101
481
336
260
80
185
165
695
53
38
DTS.03001
358
336
260
80
185
165
695
53
38
DTS.03002
481
336
260
80
185
165
695
53
38
DTS.05001
358
336
260
80
240
110
910
75
52
DTS.05002
481
336
260
80
240
110
910
75
52
DTS.07501
358
336
260
80
240
110
910
75
55
DTS.07502
481
336
260
80
240
110
910
75
55
DTS.10001
358
336
260
--
370
950
1.300
80
60
DTS.10002
481
336
260
--
370
950
1.300
80
60
DTS.15001
358
336
260
--
370
950
1.250
112
102
DTS.15002
481
336
260
--
370
950
1.250
112
102

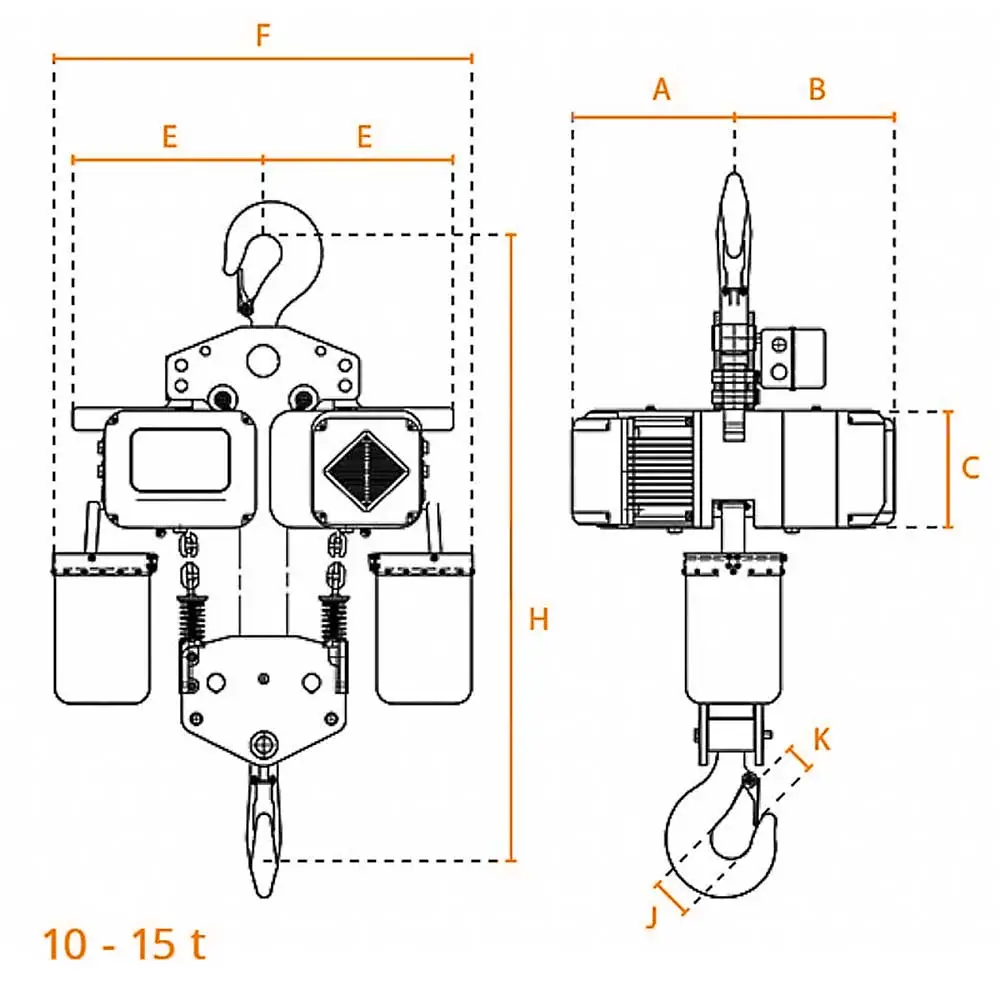

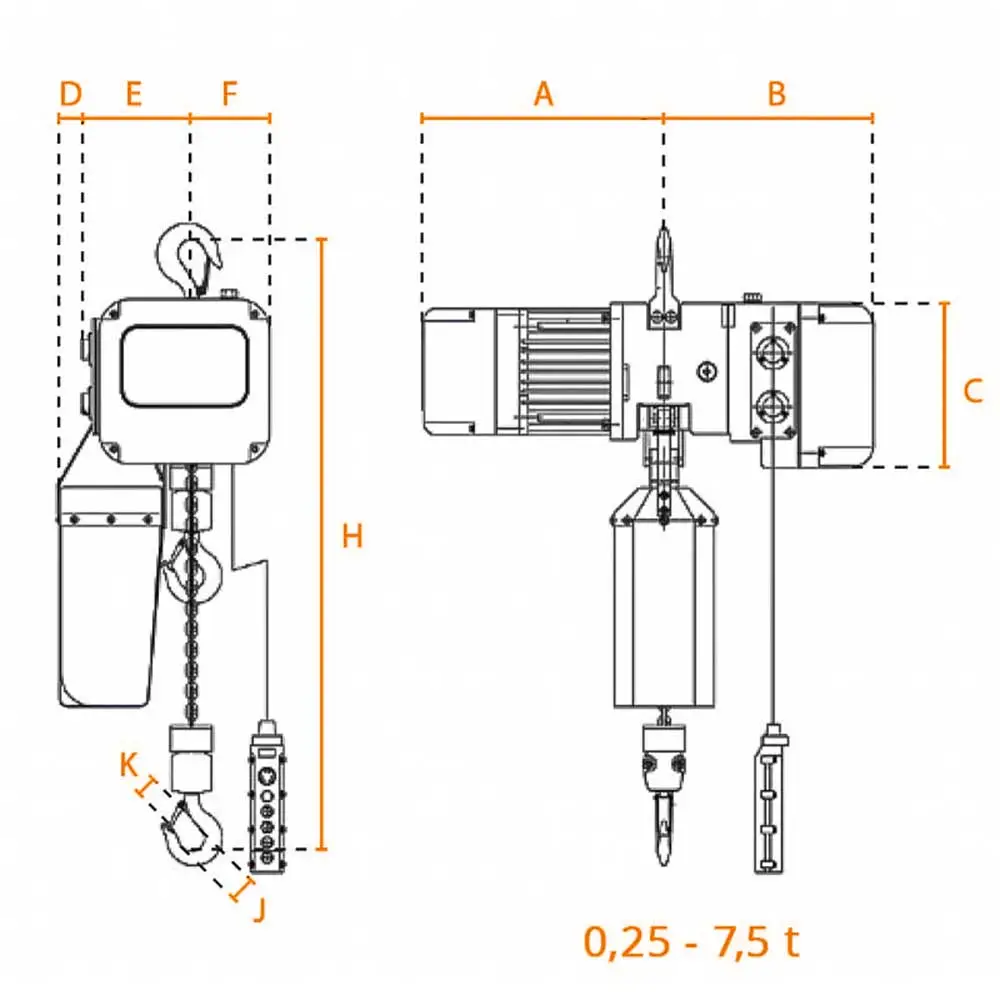

elektrischer-kettenzug-DTS-7_5t-zeichnung elektrischer-kettenzug-DTS-15t-zeichnung
