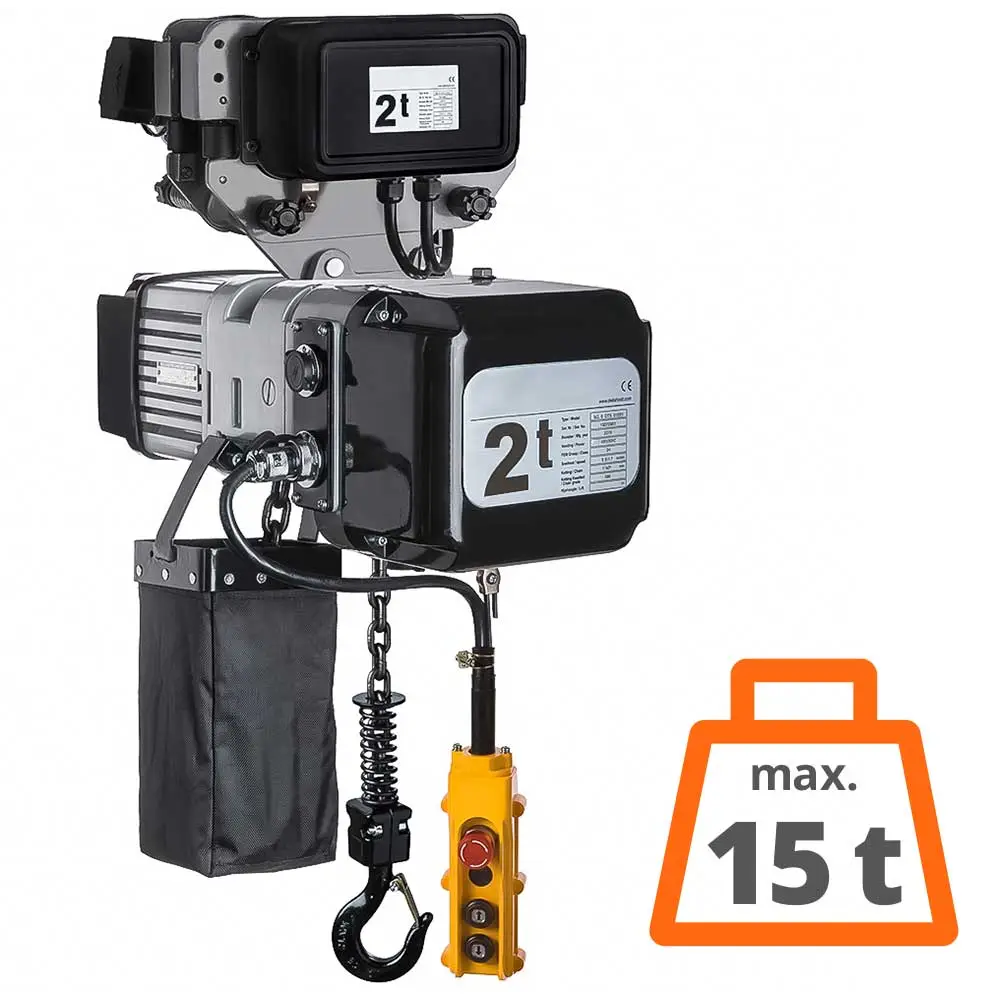

Elektrischer Kettenzug Modell DTD inkl.Elektro-Fahrwerk

bis zu 10 t Tragfähigkeit ab Lager lieferbar

Elektrischer Kettenzug Modell DTD inkl.Elektro-Fahrwerk
Elektrischer Kettenzug Modell DTD inkl.Elektro-Fahrwerk
Elektrischer Kettenzug Modell DTD inkl.Elektro-Fahrwerk
Elektrischer Kettenzug Modell DTD inkl.Elektro-Fahrwerk
Elektrischer Kettenzug Modell DTD inkl.Elektro-Fahrwerk
Elektrischer Kettenzug Modell DTD inkl.Elektro-Fahrwerk
Elektrischer Kettenzug Modell DTD inkl.Elektro-Fahrwerk
Elektrischer Kettenzug Modell DTD inkl.Elektro-Fahrwerk
Elektrischer Kettenzug Modell DTD inkl.Elektro-Fahrwerk
Elektrischer Kettenzug Modell DTD inkl.Elektro-Fahrwerk
Elektrischer Kettenzug Modell DTD inkl.Elektro-Fahrwerk
Elektrischer Kettenzug Modell DTD inkl.Elektro-Fahrwerk
Elektrischer Kettenzug Modell DTD inkl.Elektro-Fahrwerk
Elektrischer Kettenzug Modell DTD inkl.Elektro-Fahrwerk
Preis jetzt anfragen

*zzgl. MwSt.

Tragfähigkeit:

Hubhöhe:

Haupthub + Feinhub:

Preis anfragen
Preis anfragen
Bitte geben Sie die Zeichenfolge in das nachfolgende Textfeld ein.

Mit * gekennzeichnete Felder sind Pflichtfelder.
Artikel-Nr.: DTD.00251.03

Ihre Vorteile

  • robutes Aluminium Gehäuse
  • inkl. Elektro-Fahrwerk (Laufkatze)
  • 24 V Schützsteuerng mit Not-Aus
  • permanet geschmieters Getriebe, sorgt für reibungslosen und geräuscharmen Betrieb
  • Ãœberhitzungsschutz
  • Ãœberlastschutz (Extern einstellbare Rutschkupplung)
  • Elektromagnetische Federdruckbremse
  • Elektromechanische Endabschalter
  • Lastkette von RUD



Die elektrischen Kettenzüge der Serie DTS sind für den industriellen Einsatz geeignet. Die... mehr


Die elektrischen Kettenzüge der Serie DTS sind für den industriellen Einsatz geeignet.
Die Ausführung mit Elektro-Fahrwerk (DTD) ist ausgelegt für meisten handelsüblichen I- und H-Trägerprofile, bis zu einer Trägerbreite von ca. 300 mm.
Die Elektrokettenzüge mit Elektro-Laufkatze, die für Traglasten von 10 t geeignet sind, sind ab Lager verfügbar. Die Variante mit 15 t Tragfähigkeit hat derzeit (Sommer 2022) eine Lieferzeit von ca. drei bis vier Monaten.

Das Model DTD verfügt über ein elektrisches Fahrwerk (E-Fahrwerk), eine elektrisch verfahrbare Laufkatze.
Das Elektrofahrwerk zeichnet sich durch seine geringe Bauhöhe aus, somit ist der Einsatz in beengten Verhältissen möglich.
Für die sichere Fahrt entlang des Träger sorgen stabile Stützräder.
Ein sanftes und gleichmäßiges Verfahren wird durch dauerhaft geschierte kugelgelagerte Räder ermöglicht.

Weitere Vorteile das Gespanns aus elektrischem Fahrwerk und Elektro-Kettenzug:

  • Die Last kann nicht nur gehoben, sondern auch auf der horizontalen Ebene verfahren werden.
  • Gerade bei schweren Lasten geraten handbetriebende Fahrwerke an Ihre Grenzen. Mit elektrisch betrieben Fahrwerken bewegen Sie selbst schwere Lasten mühelos per Knopfdruck.

Sicherheit geht hat auch bei dem Betrieb von einem Kettenzug mit Elektro-Laufkatze immer vor.

Zahlreiche Sicherheitseinrichtungen, wie zum Beispiel Kippschutz, Radbruch- und Aufprallschutz schützen Ihre Mitarbeiter, Anlage, und das Transportgut. Ein Sicherheitsbügel dient zusätzlich als Absturzsicherung.

Optional können Sie dieses Modell auch mit einem Handfahrwerk betreiben

Aufgrund der Schützsteuerung liegt an der Steuerflasche nur eine Spannung von 24 V bei einer Betriebsspannung von 400 V, Sonderspannungen bis 440 V sind mögllch
Sicherheitsvorrichtungen, wie z.B. die elektromagnetische Federdruckbremse, mit welcher der Elektrokettenzg DTD die Last auch bei Stromausfall halten kann, sind weitere Qualitätsmerkmale.

  • 24 V Schützsteuerng mit Not-Aus
  • Ãœberlastschutz durch extern einstellbare Rutschkupplung
  • Antrieb mit Ãœberhitzungsschutz (mittels Wärmesensor)
  • Elektromagnetische Federdruckbremse
  • Elektromechanische Endabschalter
  • Leichte Demontage zu Wartungszwecken.
  • Steuereinheit mit SIEMENS Relais inkl. Hauptschütz.
  • Permanent geschmiertes Getriebe, sorgt für reibungslosen und
    geräuscharmen Betrieb.



Technische Eigenschaften

Betriebsspannung 400-440V / 50Hz / 3Ph
Hubgeschwindigkeit Haupt- und Feinhub
Lastkette Lastkette nach EN 818-7-DAT/DT
Steuerkabel Standard ca. 6 Meter
Stromkabel ca. 1 Meter ohne Stecker
Schutzart Gehäuse IP 55
Schutzart Steuerschalter IP 65
Triebwerksgruppe M5/2m (ISO/FEM)
Einschaltdauer 40% / 240
Isolationsklasse F
Einsatztemperatur -10°C - +40°C
DGUV Lasttyp DGUV-V 54
Güter: Kettenzug darf nicht zum Heben von Personen verwendet werden



Wie alle elektrischen Kettenzge bei transprotec erfüllt auch dieser Elektrokettenzug DTD die Maschinenrichtlinie 2006/42/EG und wird mit Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung an Sie geliefert.

Zum Lieferumfang gehört standardmäßig ein ca. 6 m langes Steuerkabel, eine ca. 1 m lange Stromzuleitung (ohne Stecker) und ein passender Kettenbehälter.

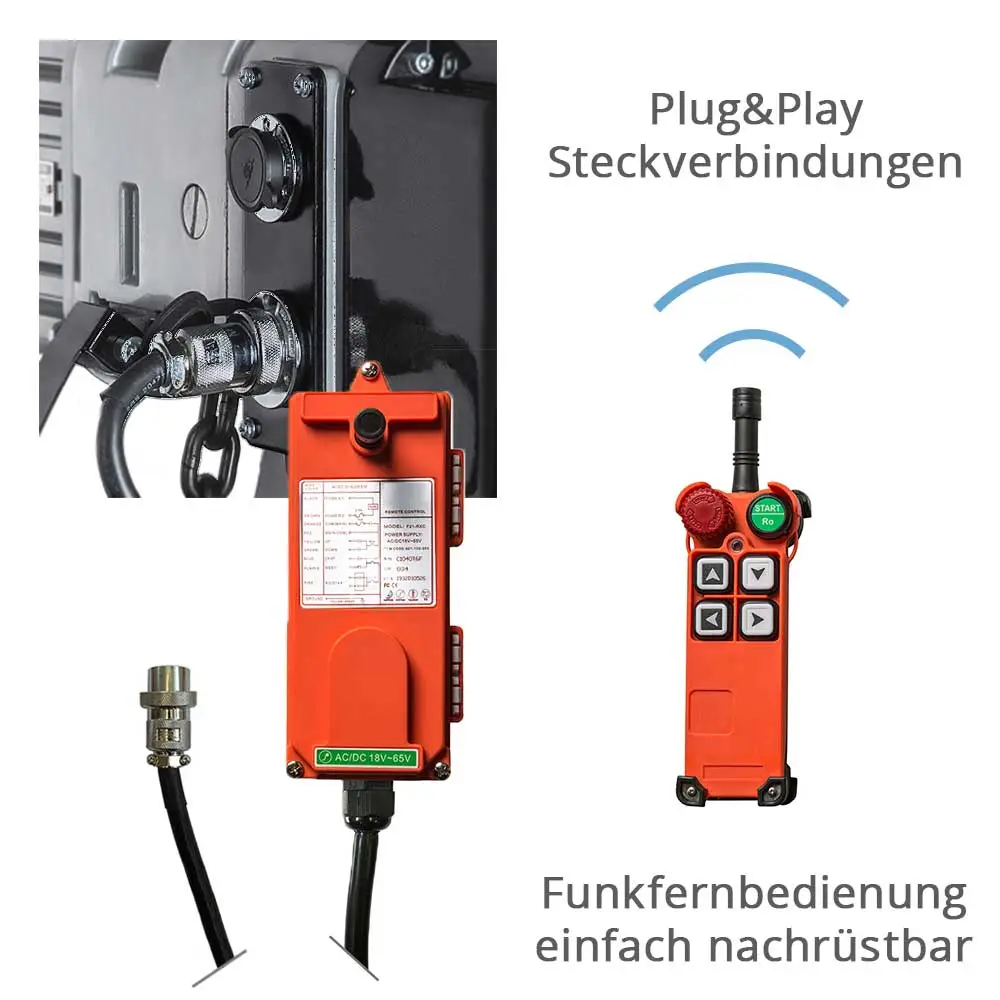

Dank der einfachen Steckverbidung (Plug&Play) können Sie den Elektrokettenzug auch im Handumdrehen mit einer Funkfernbedienung ausrüsten.

Abbildung des Sets zur Ümrüstung des elektrischen Kettenzuges auf Funkferbedienung

Auf Wunsch führen wir für Sie auch gern die wiederkehrenden Prüfungen durch.






Elektrischer Kettenzug mit 2 Geschwindigkeiten (Haupthub und Feinhub)

Vorteil von zusätzlichem Feinhub: sanftes Anheben und Absenken der Last.
Auch das elektrische Fahrwerk ist bis zu einer Tragfähigkeit von 5 Tonnen mit 2 Geschwindigkeitsstufen ausgestattet.

TypTragfähigkeit (kg)Hub-
geschw.
Fahr-
geschw.
StrangzahlKettengrößeMotorleistungLeistung Fahrwerkgeeignet für
Trägerbreite
min. Bauhöhe
inkl. Fahrwerk
min.
Kurvenradius
Rad-⌀
Laufkatze
Eigengewicht
E-Kettenzug
inkl. Laufkatze
(ohne Kette)
Gewicht Kette
je m Hub
 M5 (2Bm)(m/min)(m/min) (mm)(kW)(kW)(mm)(mm)(m)(mm)(kg)(kg)
DTD.00252 250 7 / 2,3 20 / 6,7 1 5 x 15 0,45 / 0,15 0,2 / 0,7 74 - 300 480 2,5 68 81 0,7
DTD.00502 500 7,6 / 2,5 20 / 6,7 1 6,3 x 19 0,9 / 0,3 0,2 / 0,7 74 - 300 480 2,5 68 84 0,9
DTD.01002 1.000 5 / 1,7 20 / 6,7 1 8 x 24 1,1 / 0,37 0,2 / 0,7 74 - 300 510 2,5 68 90 1,5
DTD.02202 2.000 2,5 / 0,85 20 / 6,7 2 8 x 24 1,1 / 0,37 0,4 / 0,13 74 - 300 695 2,5 75 104 3
DTD.02102 2.000 5,3 / 1,8 20 / 6,7
1
10 x 30,2
3 /1
0,4 / 0,13 74 - 300 665 5 96 172 2,2
DTD.03002 3.000 6 / 2 18 / 6 1 11,2 x 34 3 / 1 0,4 / 13 88 - 300 665 5 96 172 2,7
DTD.05002 5.000 3 / 1 18 / 6 2 11,2 x 34 3 / 1 0,75 / 0,25 88 - 300 885 5 110 206 5,4
DTD.07502 7.500 2 / 0,6 11 3 11,2 x 34 3 / 1 0,75 150 - 220 1.035 2 140 256 8,1
DTD.10002 10.000 3 / 1 11 4 11,2 x 34 2 x 3 / 1 0,75 150 -220 1.100 3 175 385 10,8
DTD.15002 15.000 2 / 0,6 11 6 11,2 x 34 2 x 3 / 1 2 x 0,75 150 -220 1.250 5 140 473 16,2



Elektrischer Kettenzug mit 1 Geschwindigkeit

Vorteil: einfachere Bedienung, geringeres Gewicht

TypTragfähigkeit (kg)Hub-
geschw.
Fahr-
geschw.
StrangzahlKettengrößeMotorleistungLeistung Fahrwerkgeeignet für
Trägerbreite
min. Bauhöhe
inkl. Fahrwerk
min.
Kurvenradius
Rad-⌀
Laufkatze
Eigengewicht
E-Kettenzug
inkl. Laufkatze
(ohne Kette)
Gewicht Kette
je m Hub
 M5 (2Bm)(m/min)(m/min) (mm)(kW)(kW)(mm)(mm)(m)(mm)(kg)(kg)
.DTD.00251 250 7 13,5 1 5 x 15 0,45 0,2 74 - 300 480 2,5 68 66 0,7
DTD.00501 500 7,6 13,5 1 6,3 x 19 0,9 0,2 74 - 300 480 2,5 68 69 0,9
DTD.01001 1.000 5 13,5 1 8 x 24 1,1 0,2 74 - 300 510 2,5 68 71 1,5
DTD.02201 2.000 2,5 13,5 2 8 x 24 1,1 0,4 74 - 300 695 2,5 75 73 3
DTD.02101 2.000 5,3 13,5 1 10 x 30,2 3 0,4 74 - 300 665 5 96 146 2,2
DTD.03001 3.000 6 13,5 1 11,2 x 34 3 0,4 88 - 300 665 5 96 146 2,7
DTD.05001 5.000 3 13,5 2 11,2 x 34 3 0,75 88 - 300 885 5 110 176 5,4
DTD.07501 7.500 2 11 3 11,2 x 34 3 0,75 150 - 220 1.035 2 140 231 8,1
DTD.10001 10.000 3 11 4 11,2 x 34 2 x 3 0,75 150 - 220 1.100 3 175 341 10,8
DTD.15001 15.000 2 11 6 11,2 x 34 2 x 3 2 x 0,75 150 -200 1.250 5 140 400 16,2



Elektrischer Kettenzug mit 2 t Tragfähigkeit in zwei Ausführungen

2-Strang-Vorteil: kleinerer Motor, weniger Eigengewicht, kleinere Kurvenradien möglich
1-Strang-Vorteil: größerer Motor, weniger Gewicht je Meter Hub, schneller

1-Strang Kettenzug2- Strang Kettenzug
größerer Motor kleinerer Motor
mehr Eignegewicht (max. 172 kg) weniger Eigengewicht (max. 104 kg)
weniger Gewicht je Meter Hub, wg einfacher Kettenführung (2,2 kg) mehr Gewicht je Meter Hub, wg doppelter Kettenführung (3 kg)
größere Kette (10 mm) kleinere Kette (8 mm)
mehr Motorleistung (max. 3 kW) weniger Motorleistung (max. 1,1 kW)
schneller (max.5,3 m/min) langsamer (max. 2,5 m/min)
hochpreisiger günstiger

TypTragfähigkeit (kg)Hub-
geschw.
Fahr-
geschw.
StrangzahlKettengrößeMotorleistungLeistung Fahrwerkgeeignet für
Trägerbreite
min. Bauhöhe
inkl. Fahrwerk
min.
Kurvenradius
Rad-⌀
Laufkatze
Eigengewicht
E-Kettenzug
inkl. Laufkatze
(ohne Kette)
Gewicht Kette
je m Hub
 M5 (2Bm)(m/min)(m/min) (mm)(kW)(kW)(mm)(mm)(m)(mm)(kg)(kg)
DTD.02202 2.000 2,5 / 0,85 20 / 6,7 2 8 x 24 1,1 / 0,37 0,4 / 0,13 74 - 300 695 2,5 75 104 3
DTD.02201 2.000 2,5 13,5 2 8 x 24 1,1 0,4 74 - 300 695 2,5 75 73 3
DTD.02102 2.000 5,3 / 1,8 20 / 6,7 1 10 x 30,2 3 /1 0,4 / 0,13 74 - 300 665 5 96 172 2,2
DTD.02101 2.000 5,3 13,5 1 10 x 30,2 3 0,4 74 - 300 665 5 96 146 2,2

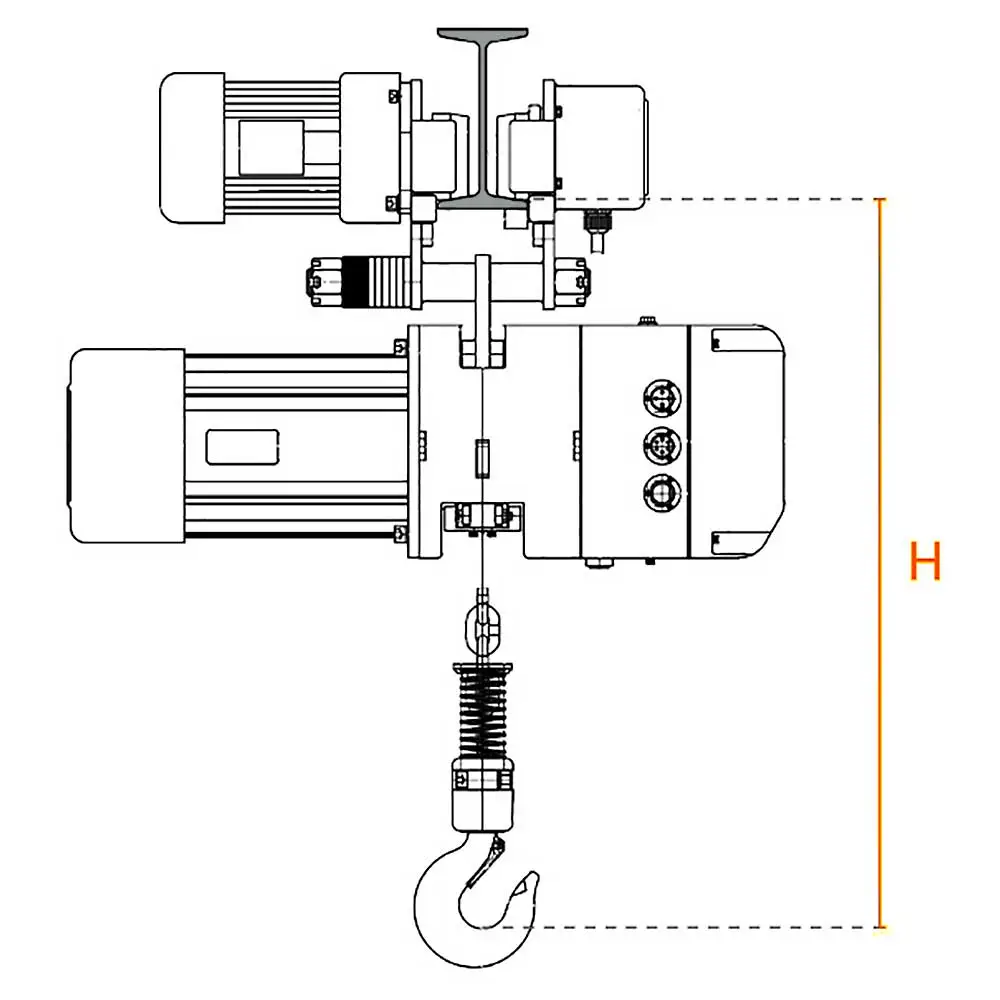

elektrischer-kettenzug-DTD-e-fahrwerk-zeichnung-seite elektrischer-kettenzug-DTD-elektrofahrwerk-zeichnung

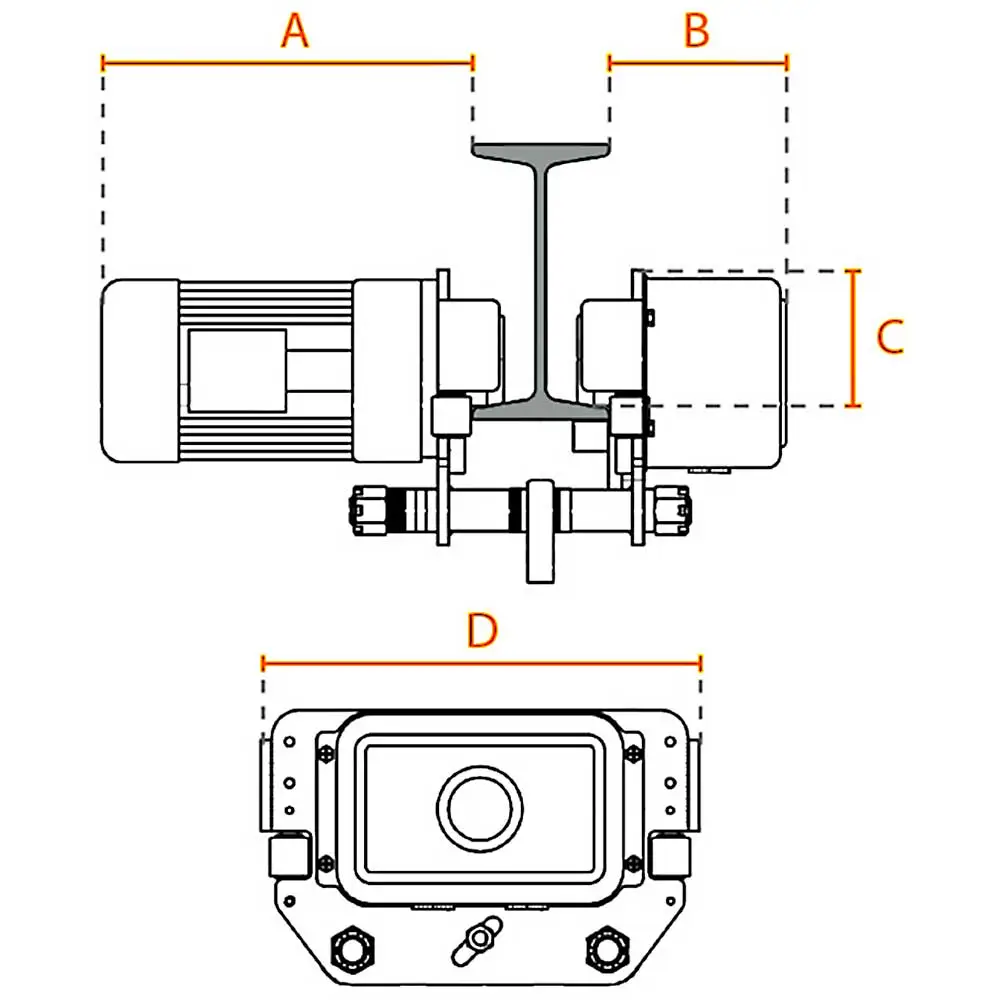

Bemaßung Elektrofahrwerk (E-Fahrwerk, Laufkatze) Typ Tragfähigkeit min. Radius... mehr


Bemaßung Elektrofahrwerk (E-Fahrwerk, Laufkatze)

TypTragfähigkeitmin. RadiusRaddruchmesserEigengewichtAbmessungen
(kg)(m)(mm)(kg)A
(mm)
B
(mm)
C
(mm)
D
(mm)
SG.0.DHM.00251 250 2,5 68 24 296 130 97 340
SG.0.DHM.00252 250 2,5 68 31 336 130 97 340
SG.0.DHM.00501 500 2,5 68 26 296 130 97 340
SG.0.DHM.00502 500 2,5 68 33 336 130 97 340
SG.0.DHM.01001 1.000 2,5 68 26 296 130 97 340
SG.0.DHM.01002 1.000 2,5 68 33 336 130 97 340
SG.0.DHM.02201 2.000 2,5 75 36 323 132 113 340
SG.0.DHM.02202 2.000 2,5 75 40 338 132 113 340
SG.0.DHM.02101 2.000 5 96 52 325 135 133 370
SG.0.DHM.02102 2.000 5 96 56 340 135 133 370
SG.0.DHM.03001 3.000 5 96 52 325 135 133 370
SG.0.DHM.03002 3.000 5 96 56 340 135 133 370
SG.0.DHM.05001 5.000 5 110 68 360 135 140 410
SG.0.DHM.05002 5.000 5 110 76 410 135 140 410
SG.0.DHM.07501 7.500 2 140 72 260 170 150 400
SG.0.DHM.10001 10.000 3 175 122 260 170 175 500
SG.0.DHM.15001 15.000 5 140 138 260 170 150 900

elektrischer-kettenzug-DTD-elektrofahrwerk-zeichnung



Bemaßung elektrischer Kettenzug DTD

TypAbmessungen
A
(mm)
B
(mm)
C
(mm)
D
(mm)
E
(mm)
F
(mm)
H
(mm)
H mit Laufkatze
(mm)
J
(mm)
K'
(mm)
DTD.00251
282
307
214
80
142
102
460
480
40
25
DTD.00252
307
307
214
80
142
102
460
480
40
25
DTD.00501
302
307
214
80
142
102
470
480
40
25
DTD.00502
334
307
214
80
142
102
470
480
40
25
DTD.01001
302
307
214
80
142
102
520
510
45
31
DTD.01002
354
307
214
80
142
102
520
510
45
31
DTD.02201
302
307
214
80
185
59
760
695
53
38
DTD.02202
354
307
214
80
185
59
760
695
53
38
DTD.02101
358
336
260
80
185
165
695
665
53
38
DTD.02102
481
336
260
80
185
165
695
665
53
38
DTD.03001
358
336
260
80
185
165
695
665
53
38
DTD.03002
481
336
260
80
185
165
695
665
53
38
DTD.05001
358
336
260
80
240
110
910
885
75
52
DTD.05002
481
336
260
80
240
110
910
885
75
52
DTD.07501
358
336
260
80
240
110
910
1.035
75
55
DTD.07502
481
336
260
80
240
110
910
1.035
75
55
DTD.10001
358
336
260
--
370
950
1.300
1.100
80
60
DTD.10002
481
336
260
--
370
950
1.300
1.100
80
60
DTD.15001
358
336
260
--
370
950
1.250
1.250
112
102
DTD.15002
481
336
260
--
370
950
1.250
1.250
112
102

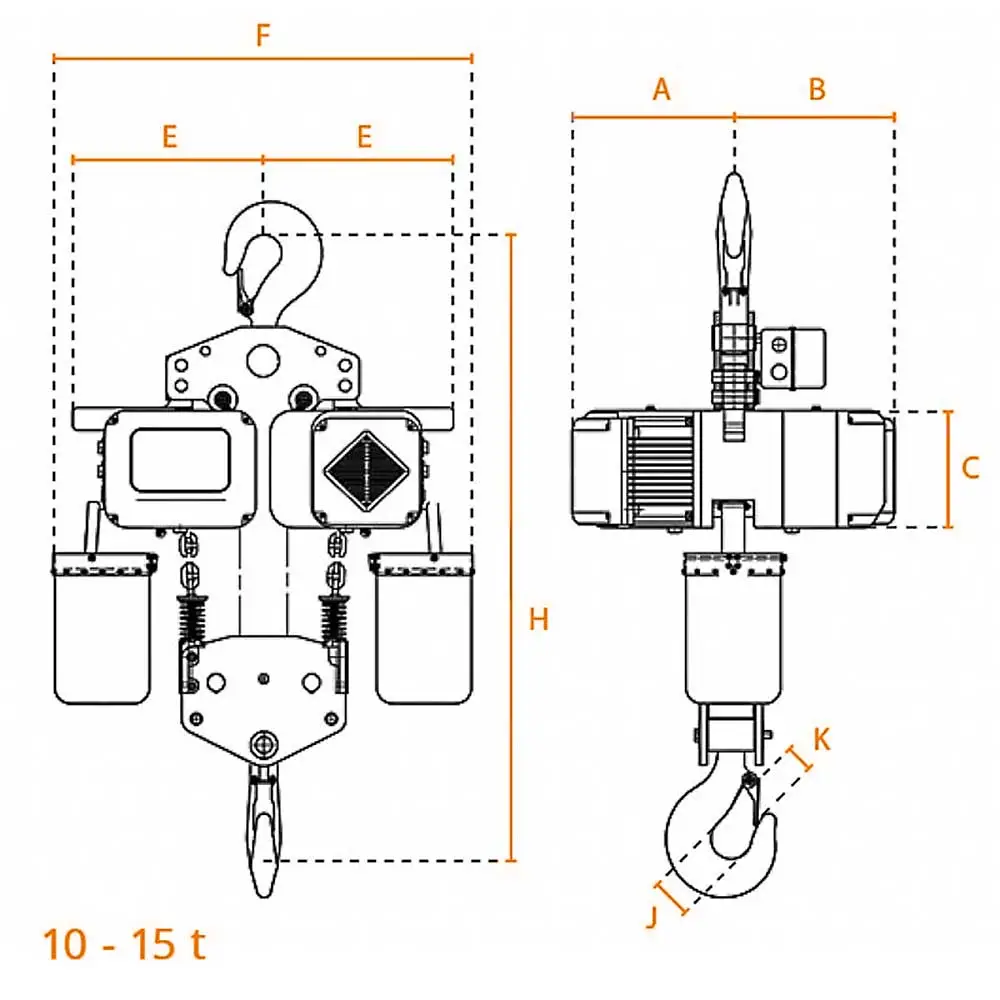

elektrischer-kettenzug-DTS-7_5t-zeichnung elektrischer-kettenzug-DTD-e-fahrwerk-zeichnung-seite
