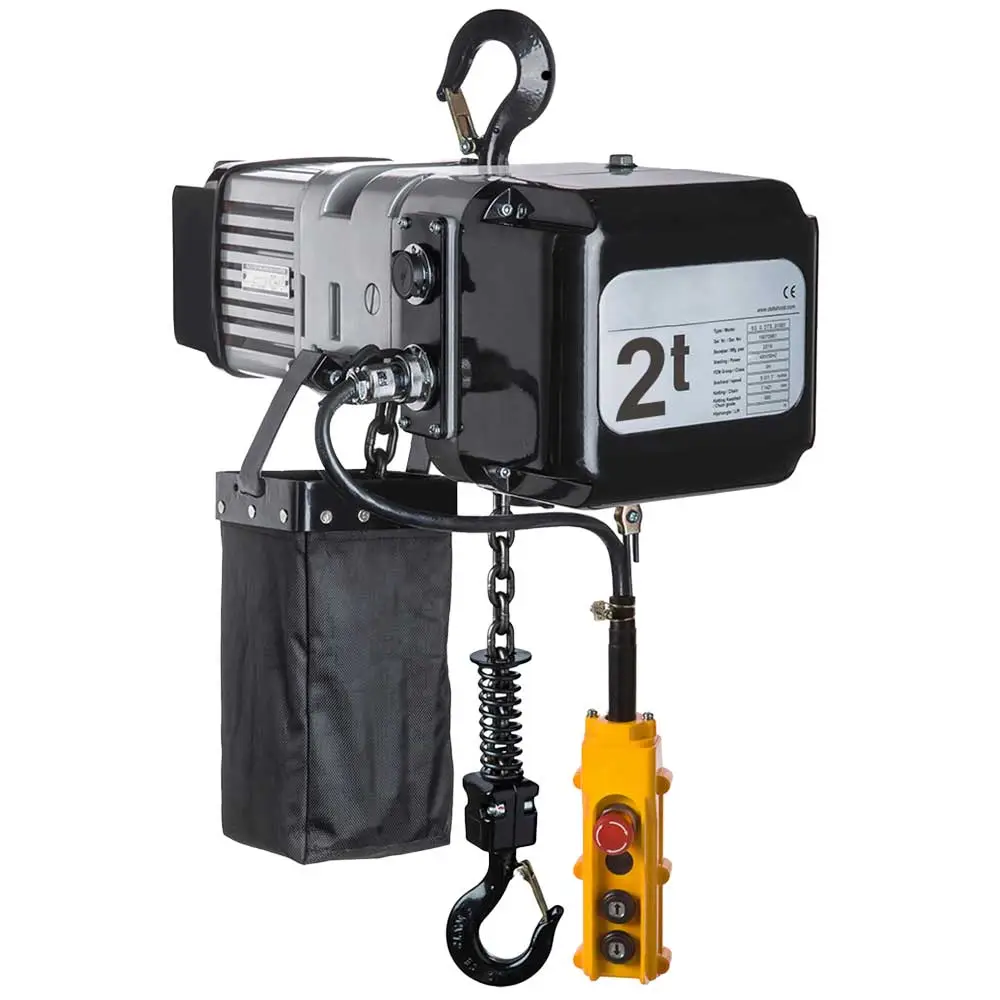

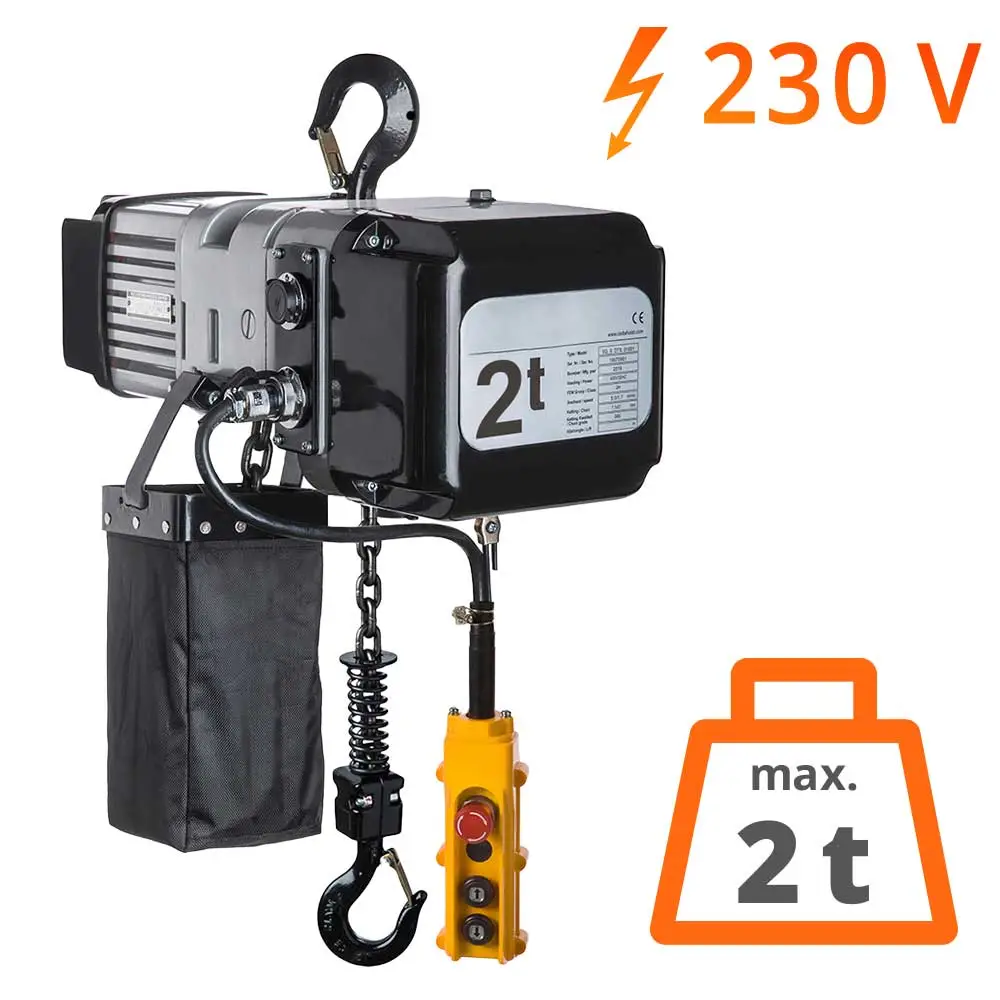

Elektrischer Kettenzug (230 V) Modell DMS 500 kg bis 2.000 kg

bis zu 2 t Tragfähigkeit ab Lager lieferbar

Elektrischer Kettenzug (230 V) Modell DMS 500 kg bis 2.000 kg
Elektrischer Kettenzug (230 V) Modell DMS 500 kg bis 2.000 kg
Elektrischer Kettenzug (230 V) Modell DMS 500 kg bis 2.000 kg
Elektrischer Kettenzug (230 V) Modell DMS 500 kg bis 2.000 kg
Elektrischer Kettenzug (230 V) Modell DMS 500 kg bis 2.000 kg
Elektrischer Kettenzug (230 V) Modell DMS 500 kg bis 2.000 kg
Elektrischer Kettenzug (230 V) Modell DMS 500 kg bis 2.000 kg
Elektrischer Kettenzug (230 V) Modell DMS 500 kg bis 2.000 kg
Elektrischer Kettenzug (230 V) Modell DMS 500 kg bis 2.000 kg
Elektrischer Kettenzug (230 V) Modell DMS 500 kg bis 2.000 kg
Preis jetzt anfragen

*zzgl. MwSt.

Tragfähigkeit:

Hubhöhe:

Preis anfragen
Preis anfragen
Bitte geben Sie die Zeichenfolge in das nachfolgende Textfeld ein.

Mit * gekennzeichnete Felder sind Pflichtfelder.
Artikel-Nr.: DMS.00501.03

Ihre Vorteile

  • robutes Aluminium Gehäuse
  • 24 V Schützsteuerng mit Not-Aus
  • permanet geschmieters Getriebe, sorgt für reibungslosen und geräuscharmen Betrieb
  • Ãœberhitzungsschutz
  • Ãœberlastschutz (Extern einstellbare Rutschkupplung)
  • Elektromagnetische Federdruckbremse
  • Elektromechanische Endabschalter
  • Lastkette von RUD



Die elektrischen Kettenzüge der Serie DTS sind für den industriellen Einsatz geeignet DMS ist... mehr


Die elektrischen Kettenzüge der Serie DTS sind für den industriellen Einsatz geeignet
DMS ist die Modell-Bezeichnung für die elektrischen Kettenzüge, die mit einem 230-V-Motor betrieben werden.

Auch die Varante mit 230 Volt verfügt über einen schwenkbaren Lasthaken mit Hakensicherung.
Zum Lieferumfang gehört standardmäßig ein ca. 6 m langes Steuerkabel, eine ca. 1 m lange Stromzuleitung (mit Schuko-Stecker) und ein passender Kettenbehälter.
Dank der einfachen Steckverbidung (Plug&Play) können Sie den Elektrokettenzug auch im Handumdrehen mit einer Funkfernbedienung ausrüsten.

Im Gegensatz zu der 400-V-Variante DTS kann das Modell mit 230 V Betriebsspannung weniger Lasten bewegen.
Maximal 2 Tonnen können mit dem elektrischen Kettenzug DMS gehoben ewrden

Optional können Sie dieses Modell auch mit einem Fahrwerk betreiben

Aufgrund der Schützsteuerung liegt an der Steuerflasche nur eine Spannung von 24 V bei einer Betriebsspannung von 230 V.
Sicherheitsvorrichtungen, wie z.B. die elektromagnetische Federdruckbremse, mit welcher der Elektrokettenzg DMS die Last auch bei Stromausfall halten kann, sind weitere Qualitätsmerkmale.

  • 24 V Schützsteuerng mit Not-Aus
  • Ãœberlastschutz durch extern einstellbare Rutschkupplung
  • Antrieb mit Ãœberhitzungsschutz (mittels Wärmesensor)
  • Elektromagnetische Federdruckbremse
  • Elektromechanische Endabschalter (oben und unten)
  • Leichte Demontage zu Wartungszwecken.
  • Steuereinheit mit SIEMENS Relais inkl. Hauptschütz.
  • Permanent geschmiertes Getriebe, sorgt für reibungslosen und
    geräuscharmen Betrieb.



Technische Eigenschaften

Betriebsspannung 230V / 50Hz / 1Ph oder 110V / 50Hz / 1Ph
Hubgeschwindigkeit Haupthub (1 Geschwindigkeitsstufe)
Lastkette Lastkette nach EN 818-7-DAT/DT
Steuerkabel Standard ca.. 6 Meter
Stromkabel ca. 1 Meter mit Schuko-Stecker
Schutzart Gehäuse IP 55
Schutzart Steuerschalter IP 65
Triebwerksgruppe M5/2m ( ISO / FEM )
Einschaltdauer 40% / 240
Isolationsklasse F
Einsatztemperatur -10°C - +40°C
DGUV Lasttyp DGUV-V 54
Güter: Kettenzug darf nicht zum Heben von Personen verwendet werden



Wie alle elektrischen Kettenzge bei transprotec erfüllt auch dieser Elektrokettenzug DMS die Maschinenrichtlinie 2006/42/EG und wird mit Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung an Sie geliefert.

Auf Wunsch führen wir für Sie auch gern die wiederkehrenden Prüfungen durch.






Elektrischer Kettenzug mit 1 Geschwindigkeit

Der elektrokettenzug DMS mit 230 V ist nur mit einer Geschwindigkeitsstufe (Haupthub) erhältlich

TypTragfähigkeit (kg)HubgeschwindigkeitStrangzahlKettengrößeMotorleistungEigengewicht
(ohne Kette)
Gewicht Kette
je m Hub
 M5 (2Bm)(m/min) (mm)(kW)(kg)(kg)
DMS.00501
500
7,6
1
6,3 x 19
1,2
55
0,9
DMS.01001
1.000
5
1
8 x 24
1,2
61
1,5
DMS.02201
2.000
2,5
2
8 x 24
1,2
68
3



Mit der einfachen Steckverbidung (Plug&Play) können Sie den Elektrokettenzug DMS auch im Handumdrehen mit einer Funkfernbedienung ausrüsten.
Bei Fragen stehen Ihnen unsere Berater telefonisch gern zur Verfügung. 04102-77 89 600.
Oder richten Sie Ihre Anfrage direkt per E-Mail an info@transprotec.de.

Abbildung des Sets zur Ümrüstung des elektrischen Kettenzuges auf Funkferbedienung







Bemaßung elektrischer Kettenzug DMS Typ Abmessungen A (mm) B (mm) C (mm) D... mehr


Bemaßung elektrischer Kettenzug DMS

TypAbmessungen
A
(mm)
B
(mm)
C
(mm)
D
(mm)
E
(mm)
F
(mm)
H
(mm)
J
(mm)
K'
(mm)
DMS.00501
390
350
214
80
142
102
470
40
25
DMS.01001
390
350
214
80
142
102
520
45
31
DMS.02201 390 350 214 80 142 102 760 53 38



elektrischer-kettenzug-DTS-7_5t-zeichnung



Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Elektrischer Kettenzug (230 V) Modell DMS 500 kg bis 2.000 kg"
29.11.2022

Schnell und gut

Wir brauchten in unserer kleinen Möbel Manufaktur einen neune Kettenzug. die Lieferung war schnell, das Gerät war direkt Einsatzbereit.
