Druckluftkettenzug TMH - bis 6 t Tragfähigkeit

Größte Geschwindigkeit bei kleinster Einbauhöhe

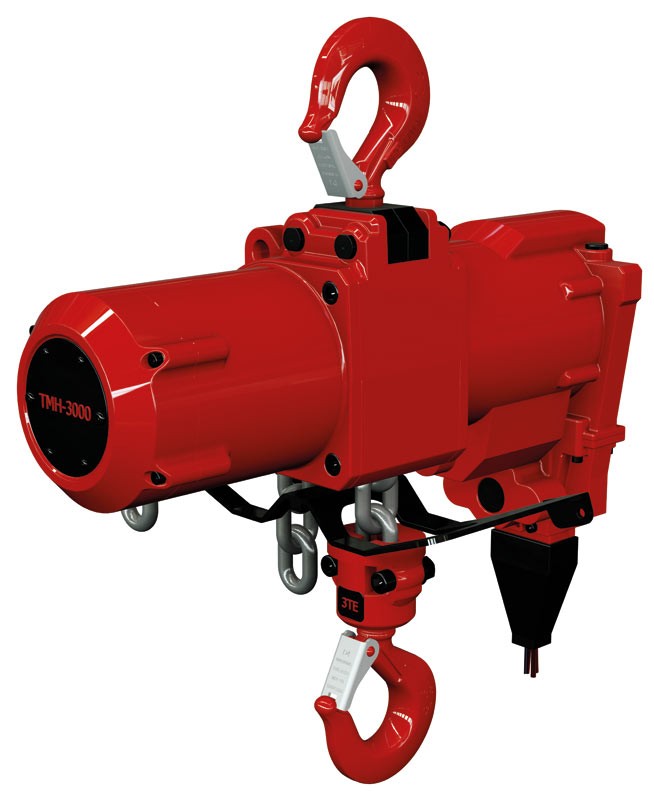

Druckluftkettenzug TMH
Druckluftkettenzug TMH

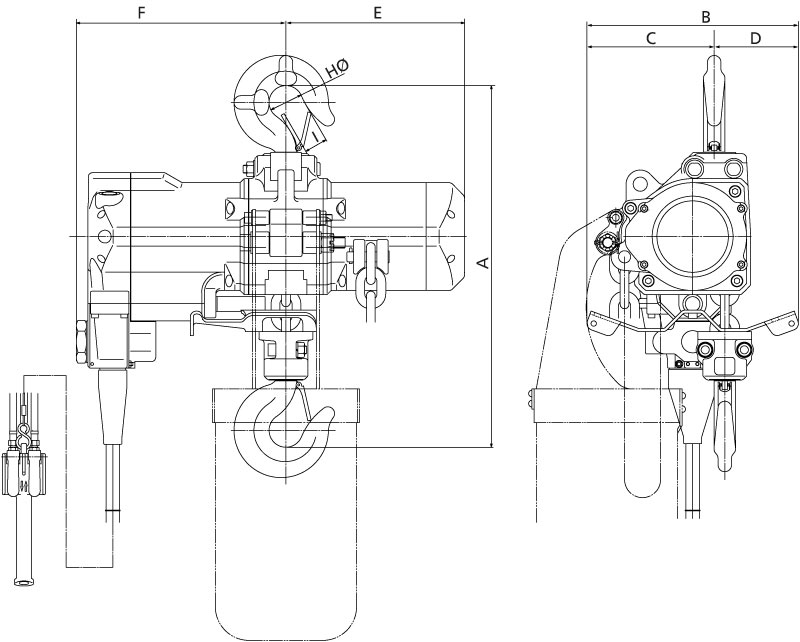

Zeichnung: Druckluftkettenzug TMH
Zeichnung: Druckluftkettenzug TMH

Der neue TMH-Druckluftkettenzug hat die größte Hubgeschwindigkeit mit kleinster Einbauhöhe auf dem Markt. Mit dem TMH bekommen Sie ein langlebiges Hebezeug, was die Kontinuität Ihrer Arbeit garantiert. Dieser Druckluftkettenzug ist mit einer Befestigungsöse am Gehäuse für eine einfache Montage und zwecks Befestigung des Hebezeugs zur zusätzlichen Sicherheit (während der Arbeiten) entworfen.

Technische Eigenschaften:
  • Sehr genaue stufenlose Geschwindigkeitsregelung
  • Optimale Lastkontrolle
  • Genaue Positionierung der Last
  • Schallgedämpft
  • Mit Überlastsicherung ohne Bauhöhenverlust
  • Luftdruck 4 - 6,3 bar

Der TMH ist mit Seilsteuerung (C) und Druckttensteuerung (P) mit NOT-AUS lieferbar.

Typ:

Eigenschaften zu den einzelnen Typen
entnehmen Sie bitte den Tabellen unten.

Typ 3000C / 3000PE 6000C / 6000PE Tragfähigkeit (t) 3 6... mehr


Typ3000C / 3000PE6000C / 6000PE
Tragfähigkeit (t) 3 6
Hubgeschwindigkeit bei Volllast (m/min) 5,4 2,7
Senkgeschwindigkeit bei Volllast (m/min) 10,2 5,1
Hubgeschwindigkeit ohne Last (m/min) 10,8 5,4
Luftverbrauch bei Volllast (l/sec) 56 56
Anzahl Kettenstränge 1 2
Luftanschluss 3/4“ BSPT 3/4“ BSPT
Schlauch Ø (DIN 2999) (mm) 3/4“ 3/4“
Gewicht bei Standardhub (kg) 99 124
Kettenabmessung (mm) 13 x 36 13 x 36
Gewicht je Meter Mehrhub (kg/m) 3,8 7,6




Abmessungen Druckluftkettenzug TMH

Abmessungen Druckluftkettenzug TMH

AbmessungenABCDEFI
 mm
3000C / 3000PE 890 467 154 279 313 247 60 40
6000C / 6000PE 1100 676 217 469 312 248 84 58
