Druckluftkettenzug TCR, TCN - 9 bis 100 t Tragfähigkeit

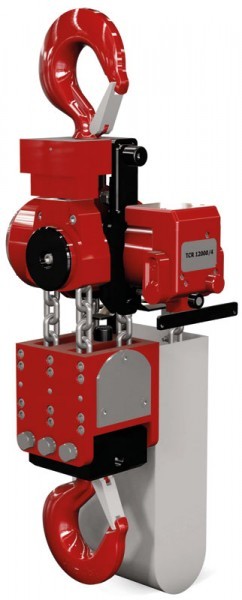

Druckluftkettenzug TCR-12000
Druckluftkettenzug TCR-12000
Druckluftkettenzug TNC-10TWL
Druckluftkettenzug TNC-10TWL
Druckluftkettenzug TNC-25TWL
Druckluftkettenzug TNC-25TWL
Druckluftkettenzug TNC-50TW
Druckluftkettenzug TNC-50TW
Zeichnung: Druckluftkettenzug TCR-9000, 12000, 15000
Zeichnung: Druckluftkettenzug TCR-9000, 12000, 15000
Zeichnung: Druckluftkettenzug TNC-10TWL, TNC-15TW, TNC-20TW
Zeichnung: Druckluftkettenzug TNC-10TWL, TNC-15TW, TNC-20TW
Druckluftkettenzug TNC-25TWL, TNC-37.5TW
Druckluftkettenzug TNC-25TWL, TNC-37.5TW
Druckluftkettenzug TNC-50TW, TNC75TWP(D)6E
Druckluftkettenzug TNC-50TW, TNC75TWP(D)6E

Typ:

Eigenschaften zu den einzelnen Typen
entnehmen Sie bitte den Tabellen unten.

Typ TCR- 9000 C3/P3 TNC- 10TWALC/ 10TWALPE TCR- 12000 C4/P4 TCR- 15000 C5/P5 TNC-... mehr


TypTCR- 9000 C3/P3TNC- 10TWALC/
10TWALPE
TCR- 12000 C4/P4TCR-
15000 C5/P5
TNC-
15TWC3/
15TWP3E
TNC-
20TWC4/
20TWP4E
Tragfähigkeit (t) 9 10 12 15 15 20
Hubgeschwindigkeit bei Volllast (m/min) 0,9 1,5 0,7 0,6 1,0 0,75
Senkgeschwindigkeit bei Volllast (m/min) 1,5 1,5 1,1 0,9 1,5 1,15
Hubgeschwindigkeit ohne Last (m/min) 1,9 2,5 1,4 1,1 1,6 1,25
Anzahl Kettenstränge 3 2 4 5 3 4
Luftverbrauch bei Volllast (l/sec) 33 90 33 33 90 90
Luftanschluss / Inlet thread 1/2“ BSPT 1“ BSPT 1/2“ BSPT 1/2“ BSPT 1“ BSPT 1“ BSPT
Schlauch Ø (DIN 2999) (mm) 19 25 19 19 25 25
Gewicht bei Standardhub (kg) 150 210 170 210 320 470
Kettenabmessung (mm) 11,2 x 34 16 x 45 11,2 x 34 11,2 x 34 16 x 45 16 x 45
Gewicht je Meter Mehrhub (kg/m) 8,1 11,4 10,8 13,5 17,1 22,8




TypTNC-
25TWLC/
25TWLPE
TNC- 37.5TWC3/
37.5TWP3E
TNC- 50TWHC4*/
50TWHP4E*
TNC-
75TWP(D)6E*
Tragfähigkeit (t) 25 37,5 50 75
Hubgeschwindigkeit bei Volllast (m/min) 0,5 0,35 0,25 0,35
Senkgeschwindigkeit bei Volllast (m/min) 0,7 0,5 0,35 0,5
Hubgeschwindigkeit ohne Last (m/min) 1 0,6 0,4 0,6
Anzahl Kettenstränge 2 3 4 6
Luftverbrauch bei Volllast (l/sec) 120 120 120 240
Luftanschluss 1“ BSPT 1“ BSPT 1“ BSPT 1“ BSPT
Schlauch Ø (DIN 2999) (mm) 25 25 25 25
Gewicht bei Standardhub (kg) 490 870 1.100 1.500
Kettenabmessung (mm) 22 x 66 22 x 66 22 x 66 22 x 66
Gewicht je Meter Mehrhub (kg/m) 21,8 32,7 43,6 65,4




Abmessungen Druckluftkettenzüge TCR-9000, TCR-12000, TCR-15000

Abmessungen Druckluftkettenzug TCR-9000, TCR-12000, TCR-15000

 ABCDEFGIJKLMNXZ
 mm
TCR-9000 842 378 114 140 247 202 60 75 63 42 370 439 220 240 100 380
TCR-12000 950 346 118 228 202 247 67 84 58 52 396 493 233 224 100 390
TCR-15000 950 403 110 293 211 238 67 84 58 52 391 431 230 280 100 390



Abmessungen Druckluftkettenzüge TNC-10TWL, TNC-15TW, TNC-20TW

Druckluftkettenzug TNC-10TWL, TNC-15TW, TNC-20TW

 ABCDEFGIJKLMNXZ
 mm
TNC-10TWL 890 467 154 279 313 247 62 60 40 55 345 480 217 202 - -
TNC-15TW 1100 676 217 469 312 248 67 84 58 52 441 521 275 395 - -
TNC-20TW 1220 789 250 539 313 247 80 110 78 64 493 553 285 530 - -



Abmessungen Druckluftkettenzüge TNC-25TWL, TNC-37.5TW


Druckluftkettenzug TNC-25TWL, TNC-37.5TW

 ABCDEFGIJKLMNXZ
 mm
TNC-25TWL 1400 478 165 313 346 364 103 125 80 82 655 720 375 320 - -
TNC-37.5TW 1765 767 255 513 346 366 118 125 90 95 808 855 463 405 - -



Abmessungen Druckluftkettenzüge TNC-50TW, TNC-75TWP(D)6E


Druckluftkettenzug TNC-50TW, TNC75TWP(D)6E

 ABCDEFGIJKLMNXZ
 mm
TNC-50TW* 2033 1276 603 673 346 366 132 140 100 106 916 1018 550 800 - -
TNC-75TWP(D)6E* auf Anfrage
