Druckluftkettenzüge & Laufkatzen TCR, TNC

0,25 t bis 50 t Tragfähigkeit

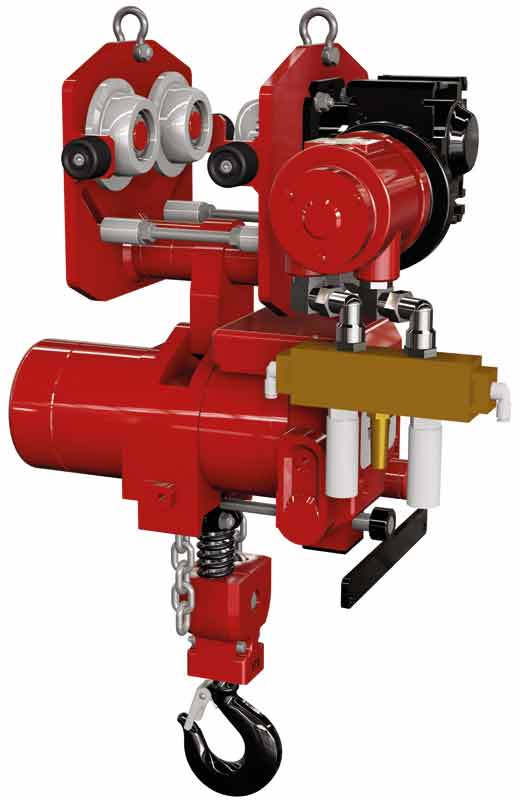

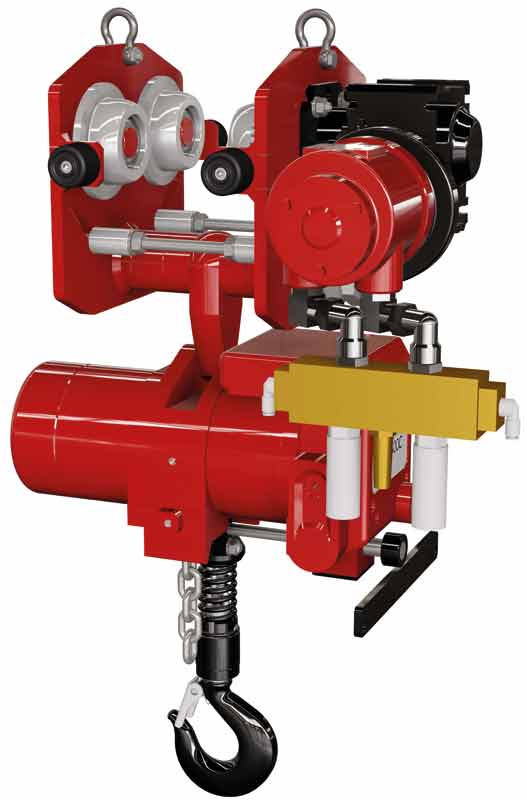

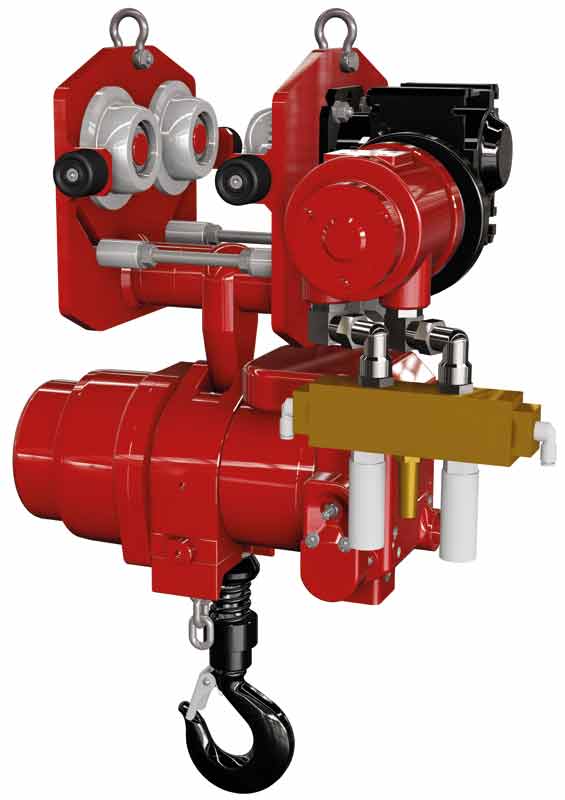

Druckluftkettenzug & Laufkatze 0,25 t - 2 t
Druckluftkettenzug & Laufkatze 0,25 t - 2 t

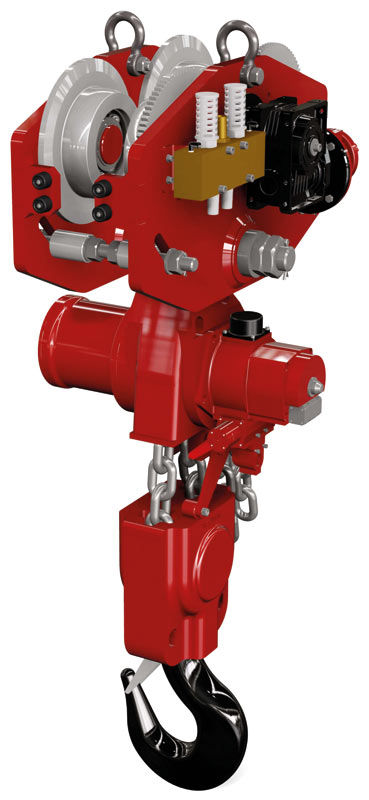

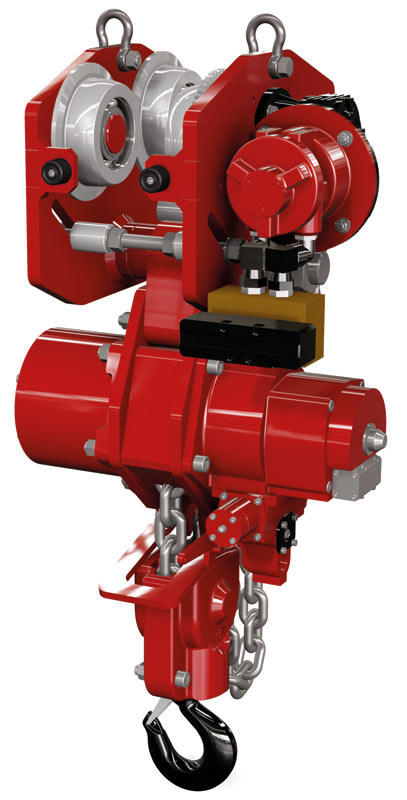

Druckluftkettenzug & Laufkatze 10 t - 25 t
Druckluftkettenzug & Laufkatze 10 t - 25 t

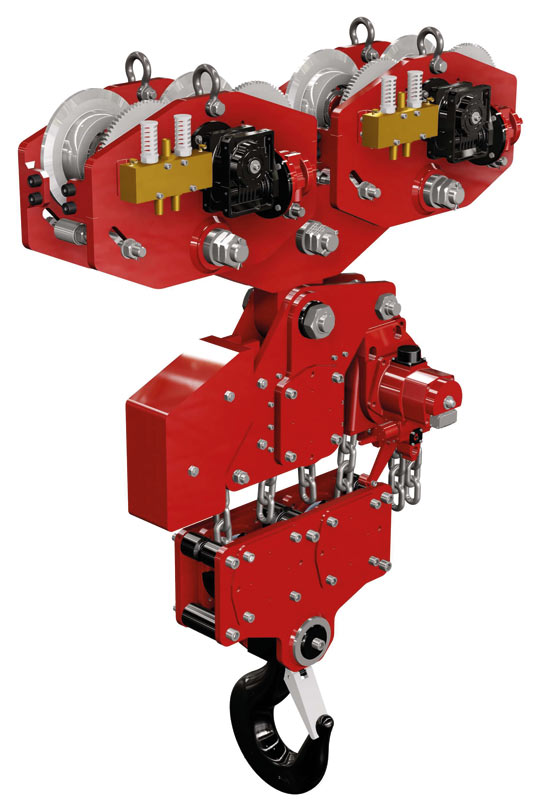

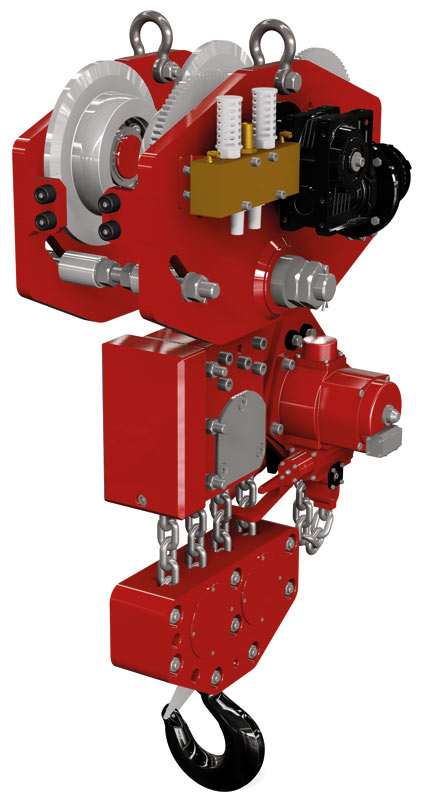

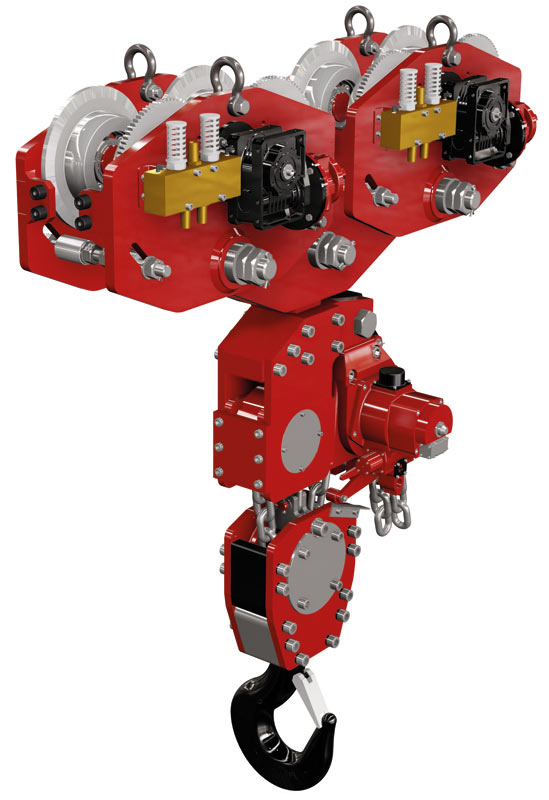

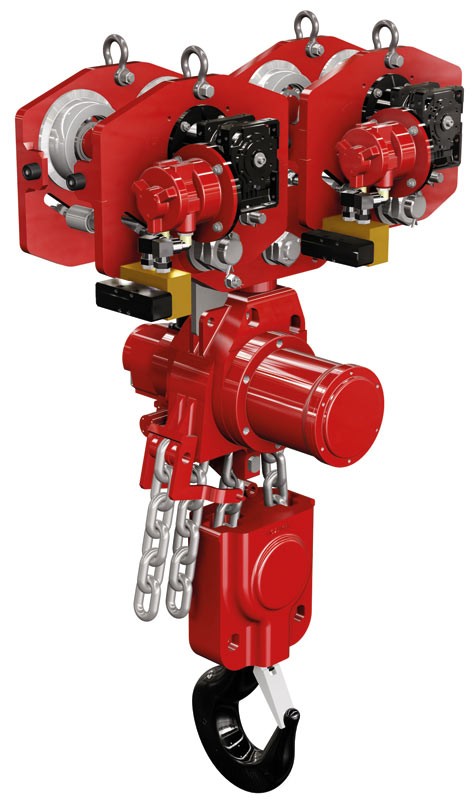

Druckluftkettenzug & Laufkatze 25 t - 50 t
Druckluftkettenzug & Laufkatze 25 t - 50 t

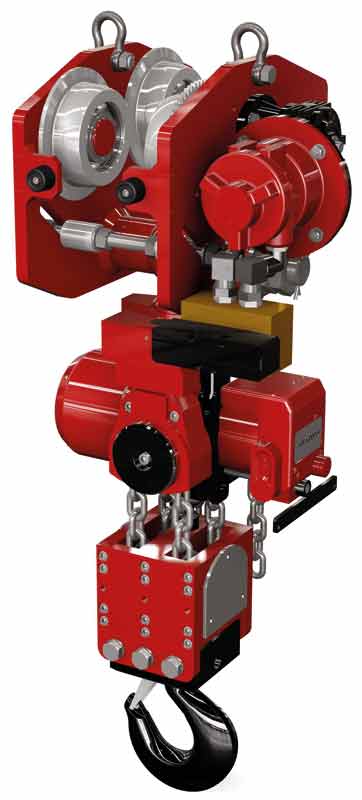

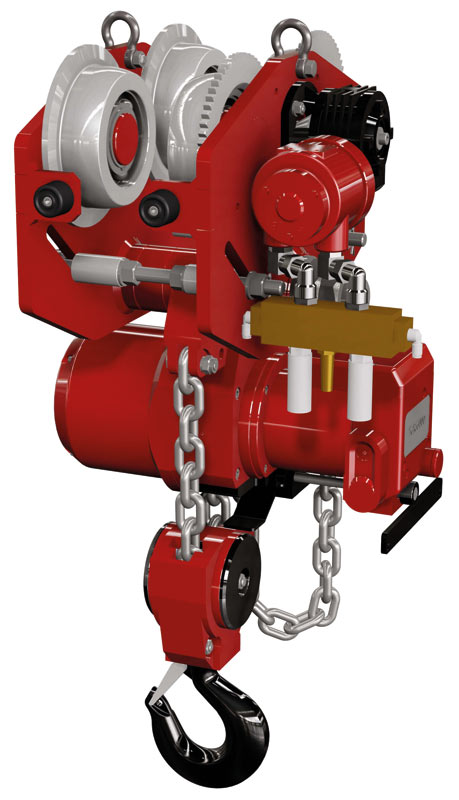

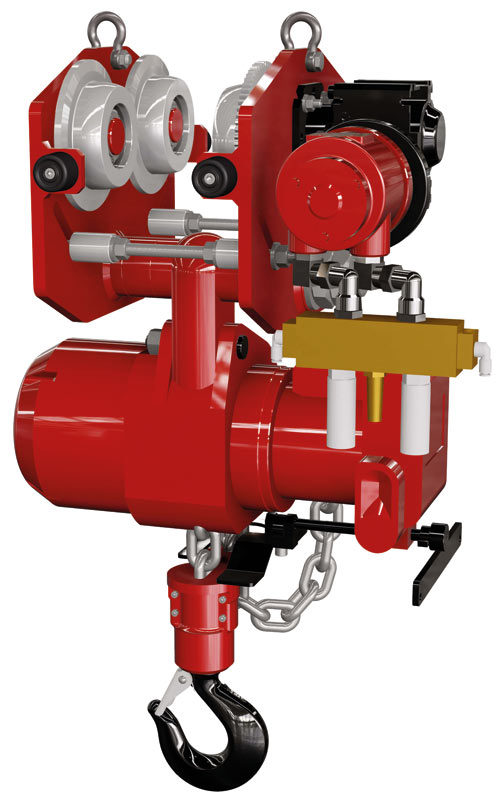

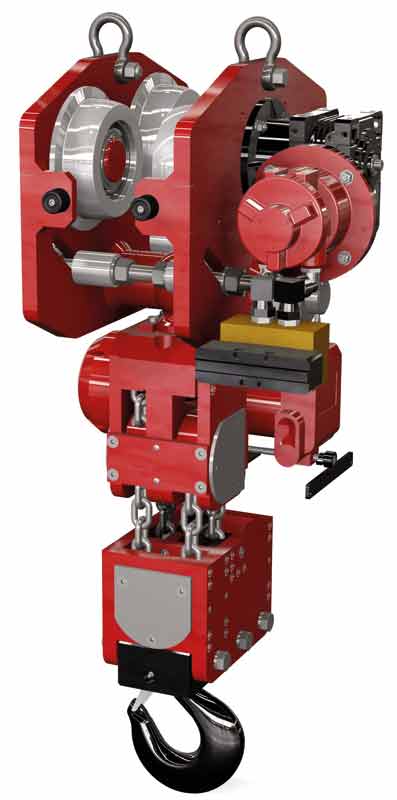

Druckluftkettenzug & Laufkatze 3 t - 15 t
Druckluftkettenzug & Laufkatze 3 t - 15 t

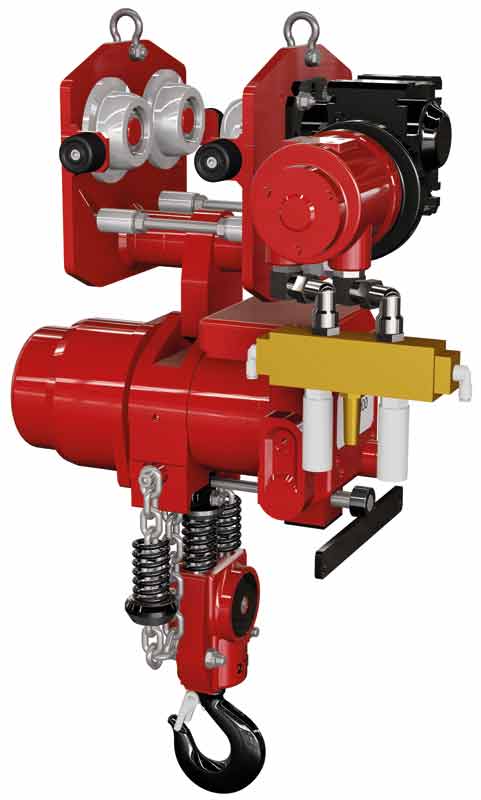

Druckluftkettenzug & Laufkatze 0,25 t - 2 t
Druckluftkettenzug & Laufkatze 0,25 t - 2 t
Druckluftkettenzug & Laufkatze 10 t - 25 t
Druckluftkettenzug & Laufkatze 10 t - 25 t
Druckluftkettenzug & Laufkatze 25 t - 50 t
Druckluftkettenzug & Laufkatze 25 t - 50 t

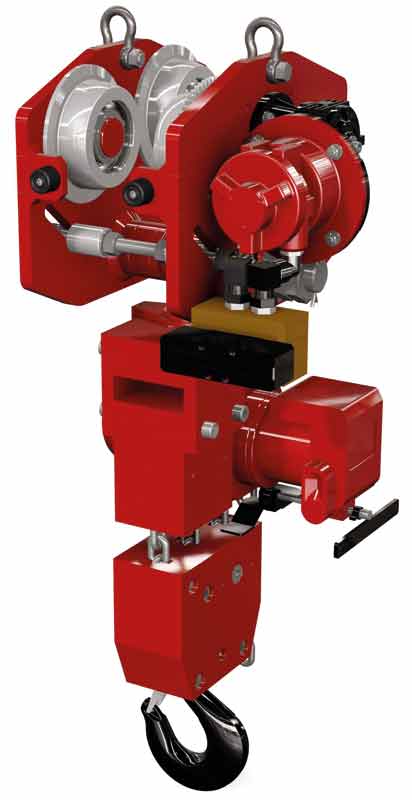

Druckluftkettenzug & Laufkatze 3 t - 15 t
Druckluftkettenzug & Laufkatze 3 t - 15 t
Druckluftkettenzug & Laufkatze 0,25 t - 2 t
Druckluftkettenzug & Laufkatze 0,25 t - 2 t
Druckluftkettenzug & Laufkatze 10 t - 25 t
Druckluftkettenzug & Laufkatze 10 t - 25 t
Druckluftkettenzug & Laufkatze 25 t - 50 t
Druckluftkettenzug & Laufkatze 25 t - 50 t
Druckluftkettenzug & Laufkatze 3 t - 15 t
Druckluftkettenzug & Laufkatze 3 t - 15 t
Druckluftkettenzug & Laufkatze 0,25 t - 2 t
Druckluftkettenzug & Laufkatze 0,25 t - 2 t
Druckluftkettenzug & Laufkatze 25 t - 50 t
Druckluftkettenzug & Laufkatze 25 t - 50 t
Druckluftkettenzug & Laufkatze 3 t - 15 t
Druckluftkettenzug & Laufkatze 3 t - 15 t
Druckluftkettenzug & Laufkatze 3 t - 15t
Druckluftkettenzug & Laufkatze 3 t - 15t
Zeichnung: Druckluftkettenzug & Laufkatze TCR 0,25 t - 2 t
Zeichnung: Druckluftkettenzug & Laufkatze TCR 0,25 t - 2 t

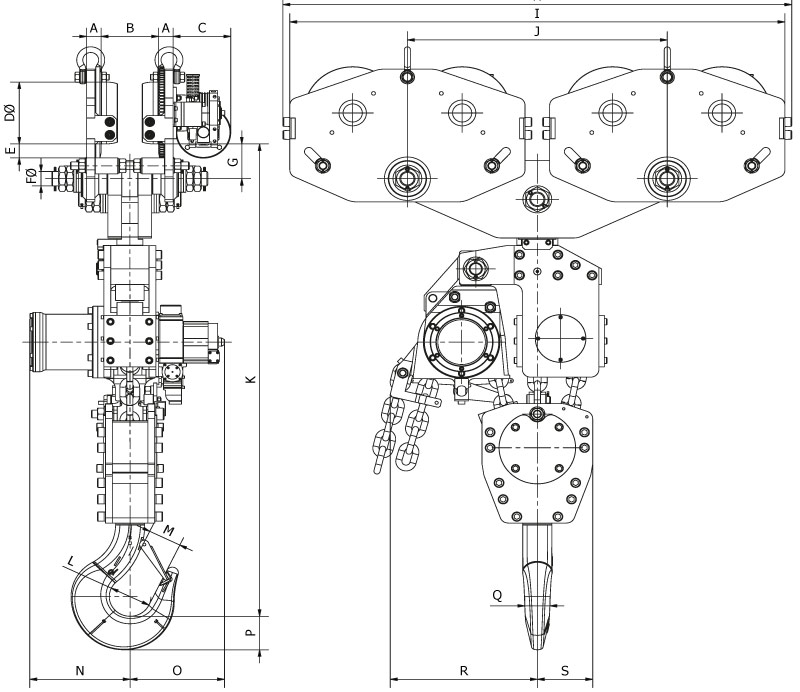

Zeichnung: Druckluftkettenzug & Laufkatze TNC 25 t -50 t
Zeichnung: Druckluftkettenzug & Laufkatze TNC 25 t -50 t
Zeichnung: Druckluftkettenzug & Laufkatze TCR 3 t -15 t
Zeichnung: Druckluftkettenzug & Laufkatze TCR 3 t -15 t
Zeichnung: Druckluftkettenzug & Laufkatze TNC 10 t -25 t
Zeichnung: Druckluftkettenzug & Laufkatze TNC 10 t -25 t
  • TOKU Lamellenmotor
  • Robustes Planetengetriebe
  • Eingebaute Scheibenbremse
  • Wahl der Steuerelemente
  • Endschalter für obere- und untere Lasthakenposition
  • Leichtes Aluminiumgehäuse
  • Interne Geräuschdämpfung unter 80 dB(A)
  • Drehbarer Lasthaken mit Hakenmaulsicherung
  • Lastkette europäischer Herstellung nach EN818-7
  • Laufkatzen für unterschiedliche Flanschprofile (parallel, konisch)
  • Auflauf- und Abstürzsicherung integriert
  • Hocheffizientes, selbstbremsendes Schneckengetriebe
  • Versiegelte Radlager mit Dauerschmierung

Typ:

Eigenschaften zu den einzelnen Typen
entnehmen Sie bitte den Tabellen unten.

Druckluftkettenzüge & Laufkatzen 0,25 t - 2 t Druckluftkettenzug TCR-500-AT2S... mehr


Druckluftkettenzüge & Laufkatzen 0,25 t - 2 t

Druckluftkettenzug TCR-500-AT2S TCR-1000/2-AT2S TCR-1000-AT2S TCR-2000/2-AT2S
Tragfähigkeit (t)
0,25 / 0,5
1
1
2
Hubgeschwindigkeit bei Volllast (m/min)
12 / 10,5
5,3
6
3
Hubgeschwindigkeit ohne Last (m/min)
16
9,5
11,3
5,7
Luftverbrauch bei Volllast (l/sec)
25
25
25
25
Anzahl Kettenstränge
1
2
1
2
Luftdruck (bar)
6
6
6
6
Luftanschluss
1/2“ BSPT
1/2“ BSPT
1/2“ BSPT
1/2“ BSPT
Schlauch Ø (DIN 2999) (mm)
13
13
13
13
Gewicht bei Standardhub (kg)
59
62
61
67
Kettenabmessung (mm)
6,3 x 19,1
6,3 x 19,1
7,1 x 21
7,1 x 21
Gewicht je Meter Mehrhub (kg/m)
0,8
1,6
1,1
2,2




LaufkatzeAT2S
Flansch: Breite 1 (mm)
55 - 140
Flansch: Breite 2 (mm)
140 - 220
Flansch: Breite 3 (mm)
220 - 300
Standardtemperaturbereich (°C)
-10 - +50
Erweiterter Temperaturbereich (°C)
-20 - +70
Standard Fahrgeschwindigkeit (m/min)
9
ATEX Fahrgeschwindigkeit (m/min)
6
Optionale Fahrgeschwindigkeit (m/min)
14
Radmaterial
Stahl
ATEX Radmaterial
Bronze
Minimaler Biegeradius (m)
1,5
Anzahl der Räder
4
Anzahl der angetriebenen Räder
2
Max. Luftverbrauch (l/sec)
25
Schlauchinnen-Ø
1/2“


Abmessungen Druckluftkettenzüge & Laufkatzen 0,25 t - 2 t

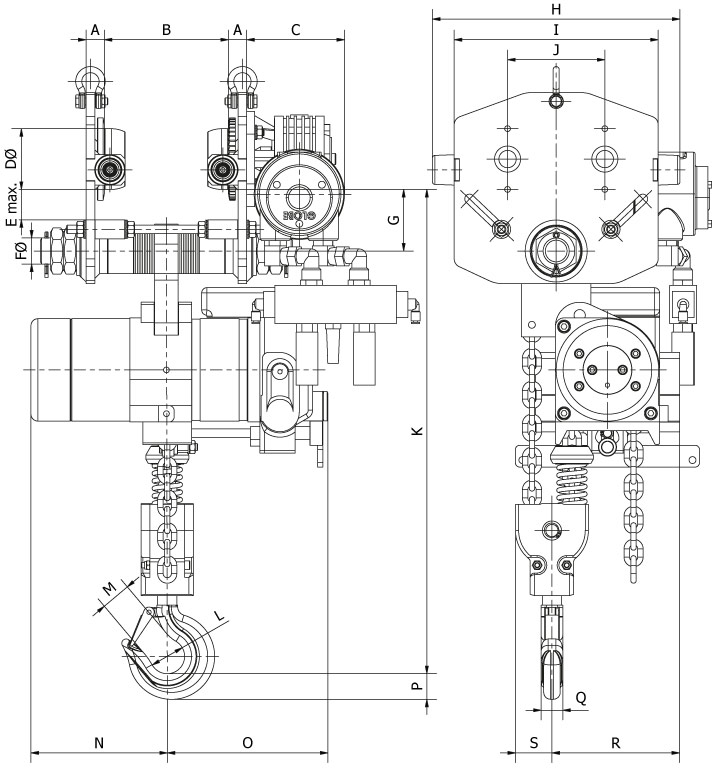

Zeichnung: Druckluftkettenzug & Laufkatze 0,25 t- 2 t

AbmessungenTCR-500-AT2STCR-1000/2-AT2STCR-1000-AT2STCR-2000/2-AT2S
A
21
21
21
21
B
TBC
TBC
TBC
TBC
C
135
135
135
135
D Ø
70
70
70
70
E
35
35
35
35
F Ø
35
35
35
35
G
71
71
71
71
H
285
285
285
2885
I
235
235
235
235
J
112
112
112
112
K
525
560
525
645
L Ø
40
40
40
45
M
29
29
29
29
N
159
156
156
155
O
186
186
186
185
P
29,5
29,5
29,5
37
Q
25
25
25
30
R
113
147
116
140
S
20
42
23
55



Druckluftkettenzüge & Laufkatzen 3 t - 15

Druckluftkettenzug
TCR-3000-AT3S TCR-6000/2-AT6S TCR-9000/3-AT10S TCR-12000/4-AT10S TCR-15000/5-AT15S
Tragfähigkeit (t) 3 6 9 12 15
Hubgeschwindigkeit bei Volllast (m/min) 2,8 1,4 0,9 0,6 0,5
Hubgeschwindigkeit ohne Last  (m/min) 5,7 2,9 1,9 1,4 1,1
Luftverbrauch bei Volllast (l/sec) 33 33 33 33 33
Anzahl Kettenstränge 1 2 3 4 5
Luftdruck (bar) 6 6 6 6 6
Luftanschluss 3/4“ BSPT 3/4“ BSPT 3/4“ BSPT 3/4“ BSPT 3/4“ BSPT
Schlauch Ø (mm) 3/4“ 3/4“ 3/4“ 3/4“ 3/4“
Gewicht bei Standardhub (kg) 110 153 290 310 360
Kettenabmessung (mm) 11,2 x 34 11,2 x 34 11,2 x 34 11,2 x 34 11,2 x 34
Gewicht je Meter Mehrhub (kg/m) 2,7 5,4 8,1 10,8 13,5




LaufkatzeAT3S AT6S AT10S AT10S AT15S
Flansch: Breite 1 (mm) 80 -160 90 - 160 110 - 180 110 - 180 110 - 180
Flansch: Breite 2 (mm) 160 - 230 160 - 230 180 - 240 180 - 240 180 - 240
Flansch: Breite 3 (mm) 260 - 300 230 - 300 240 - 300 240 - 300 240 - 300
Standardtemperaturbereich (°C) -10 - +50 -10 - +50 -10 - +50 -10 - +50 -10 - +50
Erweiterter Temperaturbereich (°C) -20 - +70 -20 - +70 -20 - +70 -20 - +70 -20 - +70
Fahrgeschwindigkeit (m/min) 6* 6* 8 8 6
Radmaterial Stahl Stahl Stahl Stahl Stahl
ATEX Radmaterial Bronze Bronze Bronze Bronze Bronze
Minimaler Biegeradius (m) 2,5 2,5 2,5 3 3
Anzahl der Räder 4 4 4 4 4
Anzahl der angetriebenen Räder 2 2 2 2 2
Max. Luftverbrauch (l/sec) 25 25 40 40 40
Schlauchinnen-Ø 3/4“ 3/4“ 3/4“ 3/4“ 1“


Druckluftkettenzüge & Laufkatzen 3 t - 15 t

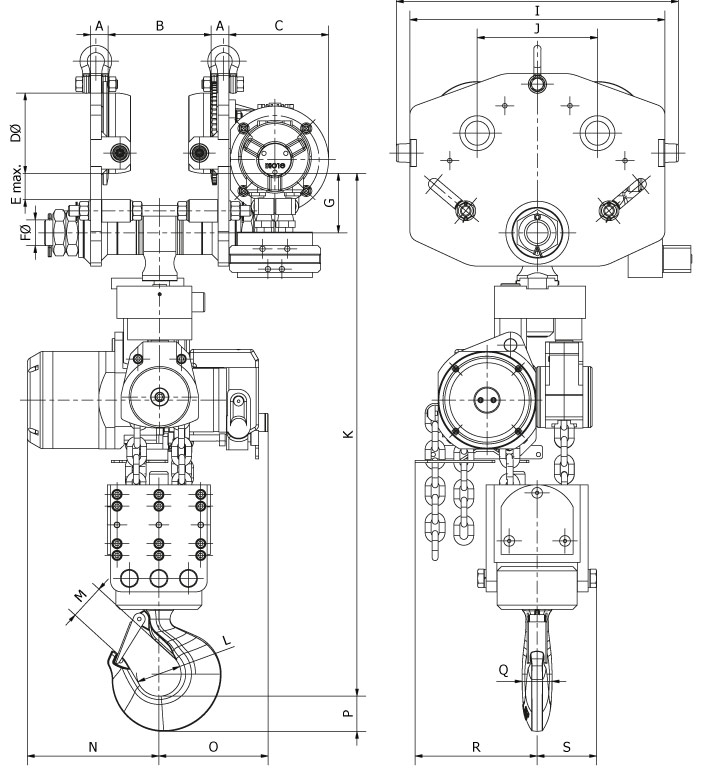

Zeichnung: Druckluftkettenzug & Laufkatze 3 t - 15 t

AbmessungenTCR-3000-AT3STCR-6000/2-AT6STCR-9000/3-AT10STCR-12000/4-AT10STCR-15000/5-AT15S
A
24
28
33
33
40
B
TBC
TBC
TBC
TBC
TBC
C
135
115
185
185
215
D Ø
100
150
150
150
180
E
38
45
50
50
50
F Ø
40
50
55
55
60
G
85
102
111
111
115
H
390
515
525
525
590
I
340
465
475
475
540
J
160
224
224
224
250
K
625
765
935
985
940
L Ø
50
65
75
84
84
M
34
42
53
58
58
N
200
200
205
245
240
O
240
250
245
205
205
P
45
49
60
67
67
Q
35
42
43
52
52
R
135
180
270
230
295
S
31
72
120
110
125



Druckluftkettenzüge & Laufkatzen 10 t - 25 t Tragfähigkeit

DruckluftkettenzugTNC-10TW- AT105TNC-15TW/3-AT15STNC-20TW/4-AT25STNC-25TW- AT25S
Tragfähigkeit (t) 10 15 20 25
Hubgeschwindigkeit bei Volllast (m/min) 1,5 1 0,85 0,6
Hubgeschwindigkeit ohne Last (m/min) 2,5 1,6 1,25 1,0
Luftverbrauch bei Volllast (l/sec) 90 90 90 90
Anzahl Kettenstränge 2 3 4 2
Luftdruck (bar) 6 6 6 6
Luftanschluss 1“ BSPT 1“ BSPT 1“ BSPT 1“ BSPT
Schlauch Ø  (DIN 2999) (mm) 1“ 1“ 1“ 1“
Gewicht bei Standardhub (kg) 350 470 670 880
Kettenabmessung (mm) 16 x 45 16 x 45 16 x 45 22 x 66
Gewicht je Meter Mehrhub (kg/m) 11,4 17,1 22,8 21,8
  Preis anfragen Preis anfragen Preis anfragen Preis anfragen



LaufkatzeAT10SAT15SAT25SAT225S
Flansch: Breite 1 (mm) 110 - 180 110 - 180 130 - 200 130 - 200
Flansch: Breite 2 (mm) 180 - 240 180 - 240 200 - 260 200 - 260
Flansch: Breite 3 (mm) 240 - 300 240 - 300 260 - 320 260 - 320
Standardtemperaturbereich (°C) -10 - +50 -10 - +50 -10 - +50 -10 - +50
Erweiterter Temperaturbereich (°C) -20 - +70 -20 - +70 -20 - +70 -20 - +70
Fahrgeschwindigkeit (m/min) 8 6 4 4
Radmaterial Stahl Stahl Stahl Stahl
ATEX Radmaterial Bronze Bronze Bronze Bronze
Minimaler Biegeradius (m) 2,5 3 3 3
Anzahl der Räder 4 4 4 4
Anzahl der angetriebenen Räder 2 2 2 2
Max. Luftverbrauch (l/sec) 40 40 40 40
Schlauchinnen-Ø 1“ 1“ 1“ 1“



Abmessungen Druckluftkettenzüge & Laufkatzen 10 t - 25 t Tragfähigkeit

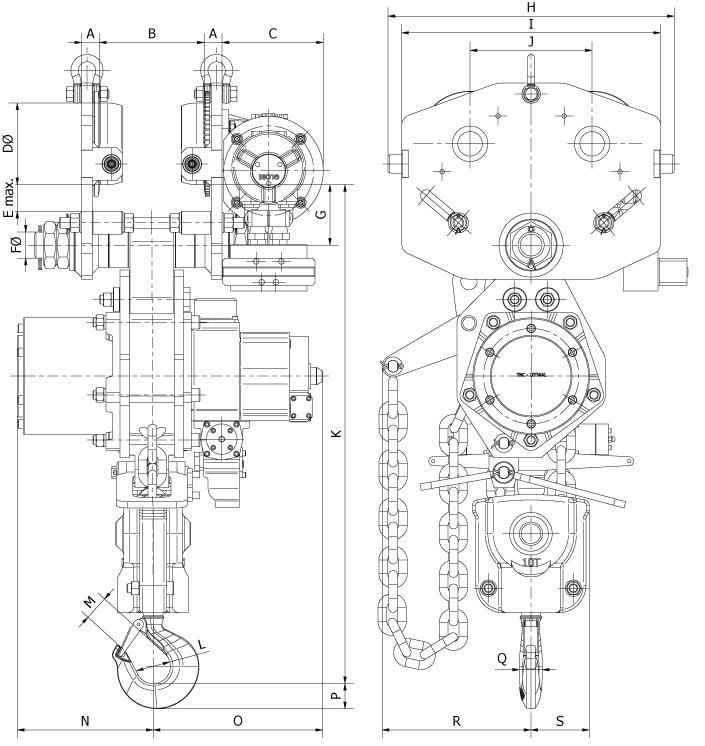

Zeichnung: Druckluftkettenzug & Laufkatze 10 t -25 t
