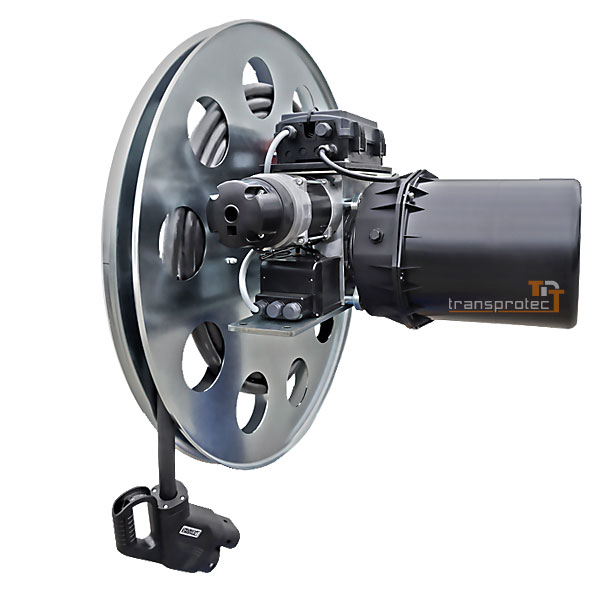

Charge-Reel mit Motor

Charging Reel als Motorleitungstrommel zur Ladung von elektrisch betriebenen Nutzfahrzeugen

Charge-Reel mit Motor
Charge-Reel mit Motor

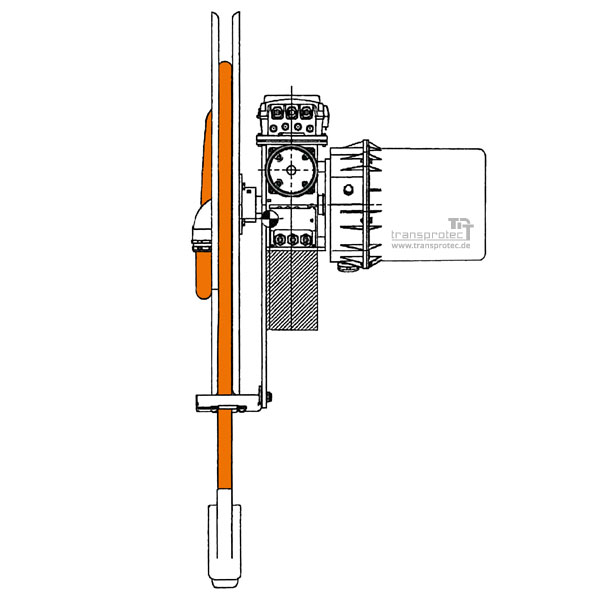

Charging Reel als Federleitungstrommel - Zeichnung
Charging Reel als Federleitungstrommel - Zeichnung

Preis jetzt anfragen
1

*zzgl. MwSt.

Preis anfragen
Preis anfragen
Bitte geben Sie die Zeichenfolge in das nachfolgende Textfeld ein.

Mit * gekennzeichnete Felder sind Pflichtfelder.

Lieferung in 3 Wochen ab Werk, freibleibend

Artikel-Nr.: CHR-M

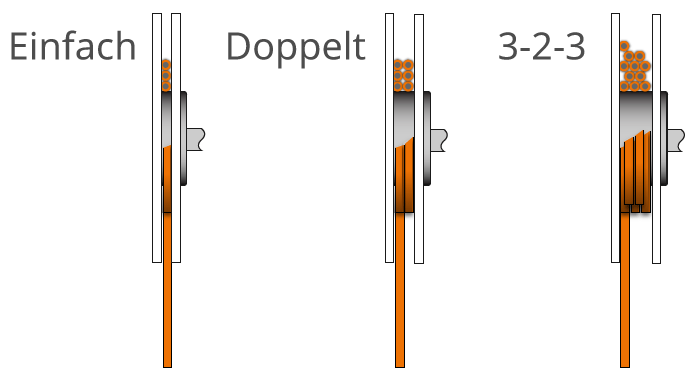

Die Motorleitungstrommel der ChargeReel dient dazu, die Stromversorgung per DC-Schnellladung Ihrer elektrisch betriebenen Nutzfahrzeug-Flotte zu gewährleisten. Das Ladekabel wird geordnet auf- und abgewickelt. Die Auf- und Abwicklung erfolgt spiralisch.

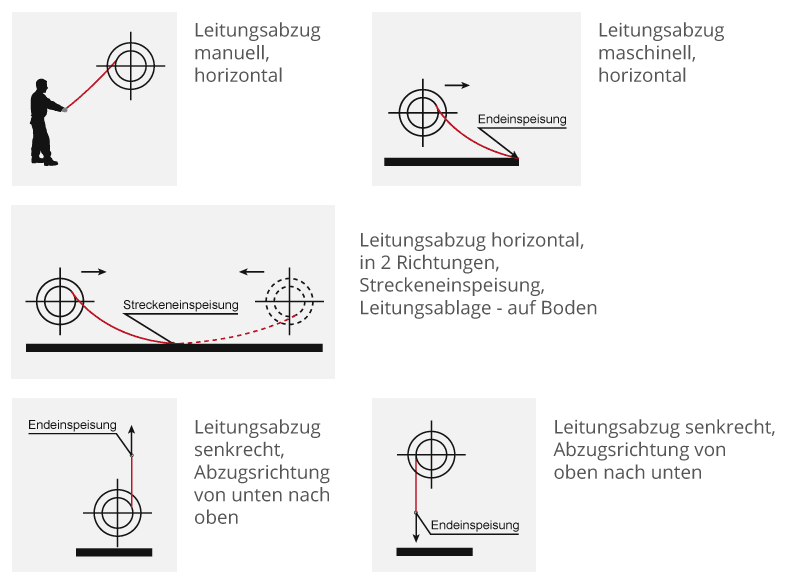

  • Leitungsabzug: maschinell, vertikal von oben nach unten
  • Rücklaufsperre für den manuellen Leitungsabzug





Weitere Sonderlösungen erhalten Sie gern auf Anfrage.

Technischer Aufbau einer ChargeReel Ladetrommel als Motorleitungstrommel: Grundsätzlich... mehr


Technischer Aufbau einer ChargeReel Ladetrommel als Motorleitungstrommel:

Grundsätzlich besteht die motorbetriebene Ladetrommel (Charging Reel), aus einem Trommelkörper, einem Antrieb (Elektromotor) und einem Schleifringkörper.

Der Drehstrohm-Motor der Charing Reel verfügt über Getriebeenschalter, welche allerdings nur für die Motorsteuerung verwendet werden. Die Endschalter werden voreingestellt für die Zustände "Trommel voll" und Trommel leer".
Die Steuerung für den Motor der ChargeReel befindet sich am Antrieb, ist über einen 3-Wege Schutzschalter (10 A) gesichert und kann über eine externe Funkfernbedienung (Impuls, 868 MHz) betätigt werden.



Geeignete Leitungen

  • Geeignet für DC-Ladekabel: EV-T2M4CC-DC200A-7,0M70ESBK00
  • Wickellänge 7 m
  • Gesamtlänge 10 m


Elektromotor

  • Leistung: 1,1 kW
  • Schutzart IP 54
  • Nennspannung 400 V , 3 Phasen
  • Frequenz 50 Hz
  • inkl. Steuerung
  • Steuerspannung 24 V
  • 3-Wege Schutzschalter 10 A
  • inkl. Funkfernsteuerung:
  • Funkantenne, 868 MHz
  • Betriebsart  Impuls / 1 Kanal
  • inkl. Handsender
  • Nothandkurbel

Schleifringkörper

  • Vorverdrahtete Ausführung
  • 200 A / 1000 V
  • 10 A / 24 V
  • Polzahl:
    • 2 x 200 A / 1000 V DC
    • 6 x 3A / 24 V max. 100 Mbit/s
    • PE
  • Inkl. Heizung
Schleifingkörper-Beispiel

Anwendungsbereiche von Ladetrommeln

  • ÖPNV-Depots
  • Elekro-Busse
  • Elektro-Transporter
  • Elektro-LKW

Zubehör für Ladetrommeln
Grundsätzlich machen wir unseren Kunden beim Zubehör zu unseren Federkabel- und Federleitungstrommeln ein Komplett-Angebot, das alle Komponenten rund um die Trommel beinhaltet. Dazu gehören:
  • die aufgelegte und angeschlossene Leitung, beidseitig oder einseitig
  • Leitungshaltestrumpf
  • Umlenktrichter
  • Montageböcke für decken-, Boden- oder Wandbefestigung
  • diverse Leitungsführungsarme
  • Rücklaufsperren
  • Endschalter

Rollenmundstück

Rollenmundstück

Leitführungsarm

Leitführungsarm





Individuelle Lösungen für Energie- und Datenübertragung

Technische Beratung zur Auslegung Ihrer Federleitungstrommel bieten Ihnen unsere Fachberater am Telefon unter 0 4102 7789-600 .
Weitere Informationen können Sie auch gern per E-Mail unter info@transprotec.de anfordern.

Neben Leitungstrommeln bieten wir auch individuelle Lösungen z.B. für Seilwinden, Hebezeuge und Kransysteme.



BERATUNG UND PREISANFRAGE

Unsere Experten für die Ladeinfrastruktur Ihrer Elektrofahrzeug-Flottte beraten Sie gerne

Tel.: 04102-77 89 600
