Balancer SWF, kurzes Seil

0,5 - 200 kg • 1,0 - 1,5 m Seilauszug

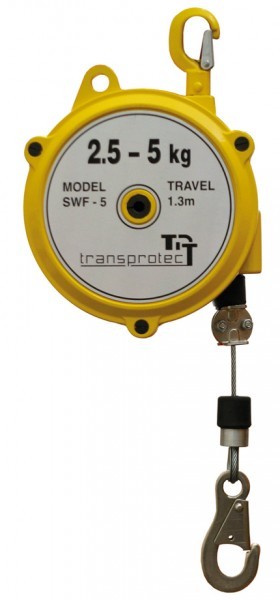

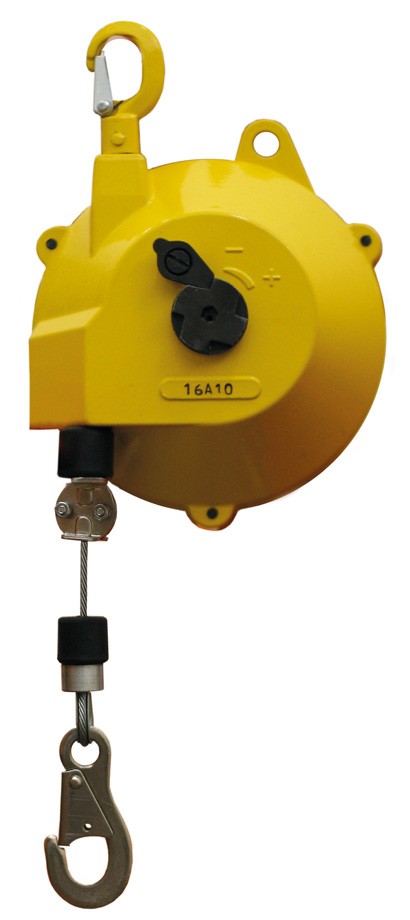

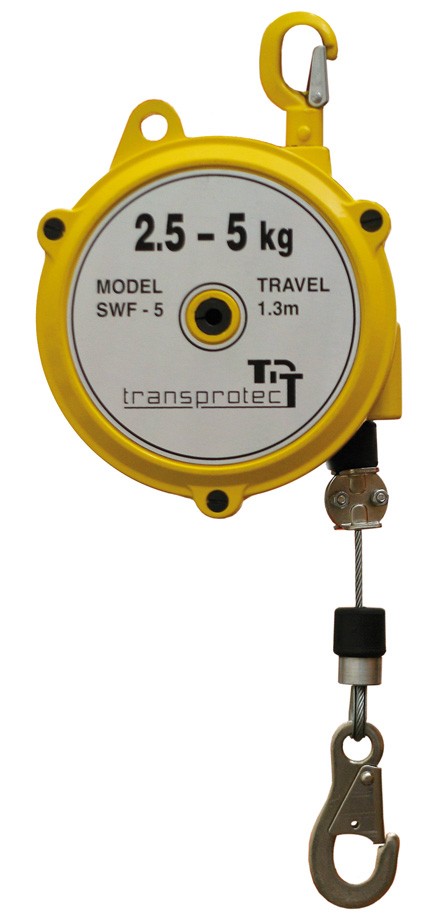

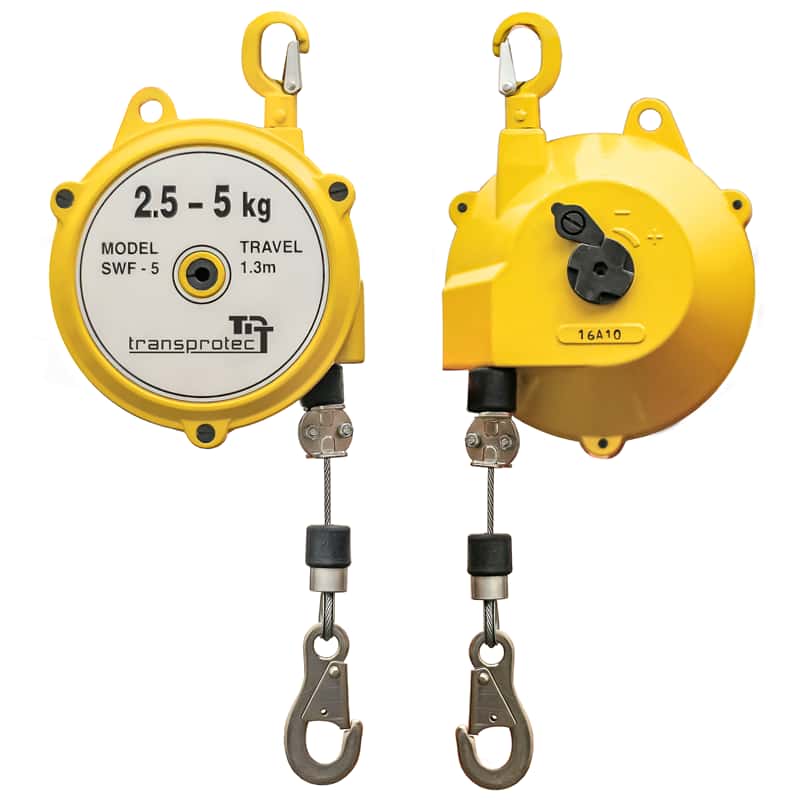

Balancer SWF-5
Balancer SWF-5
Balancer SWF-5
Balancer SWF-5

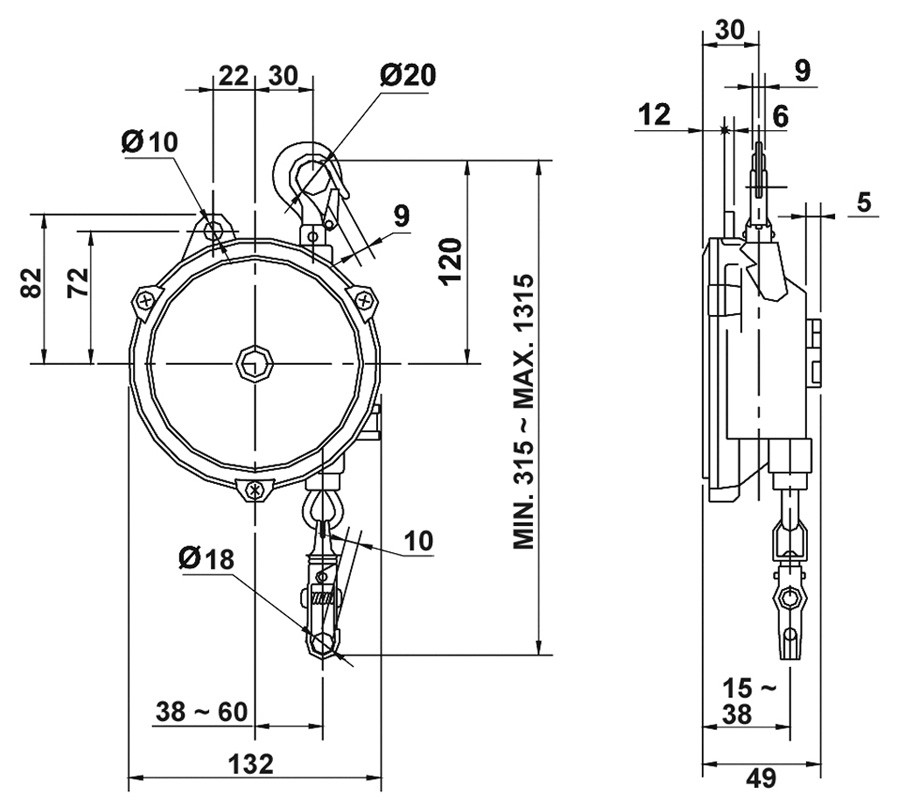

Zeichnung: Balancer SWF-01 / SWF-02
Zeichnung: Balancer SWF-01 / SWF-02

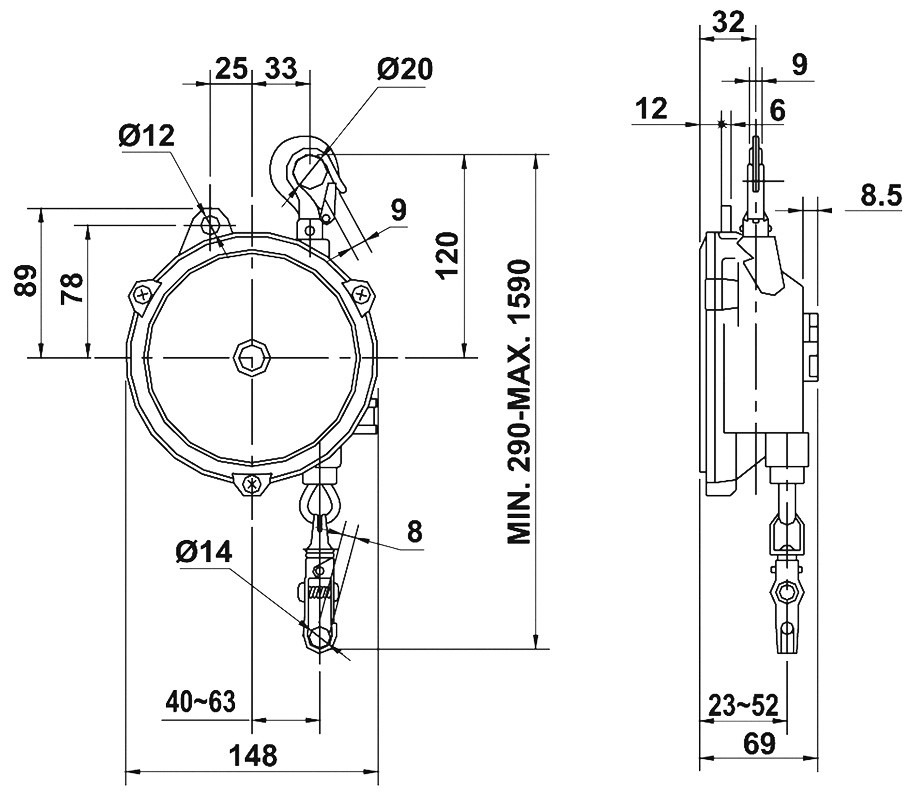

Zeichnung: Balancer SWF-03 / SWF-05
Zeichnung: Balancer SWF-03 / SWF-05

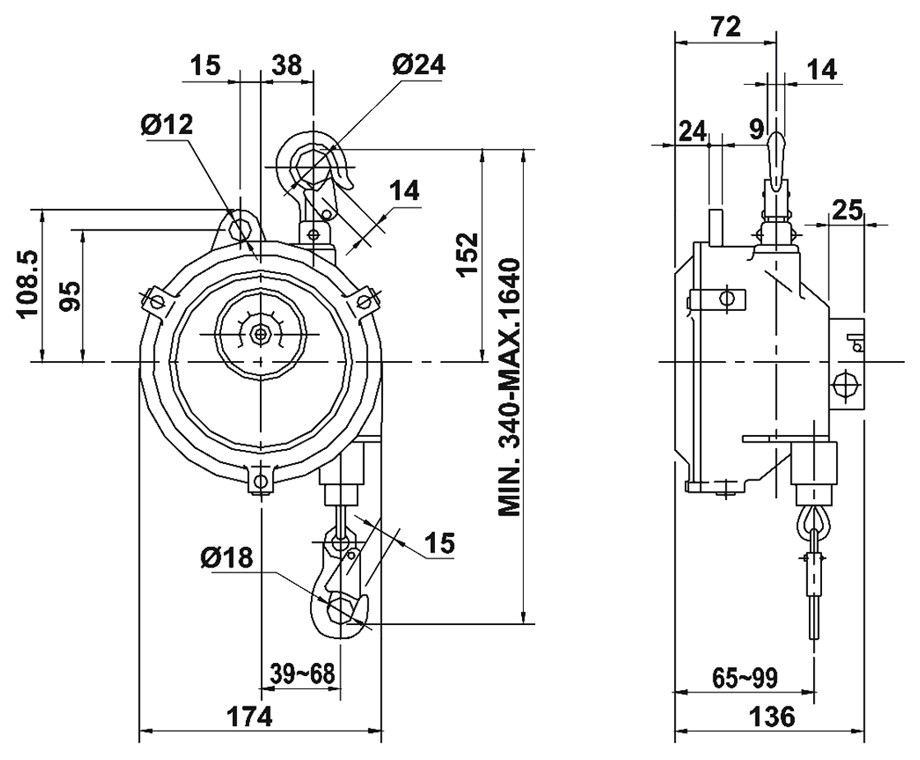

Zeichnung: Balancer SWF-09 / SWF-15
Zeichnung: Balancer SWF-09 / SWF-15

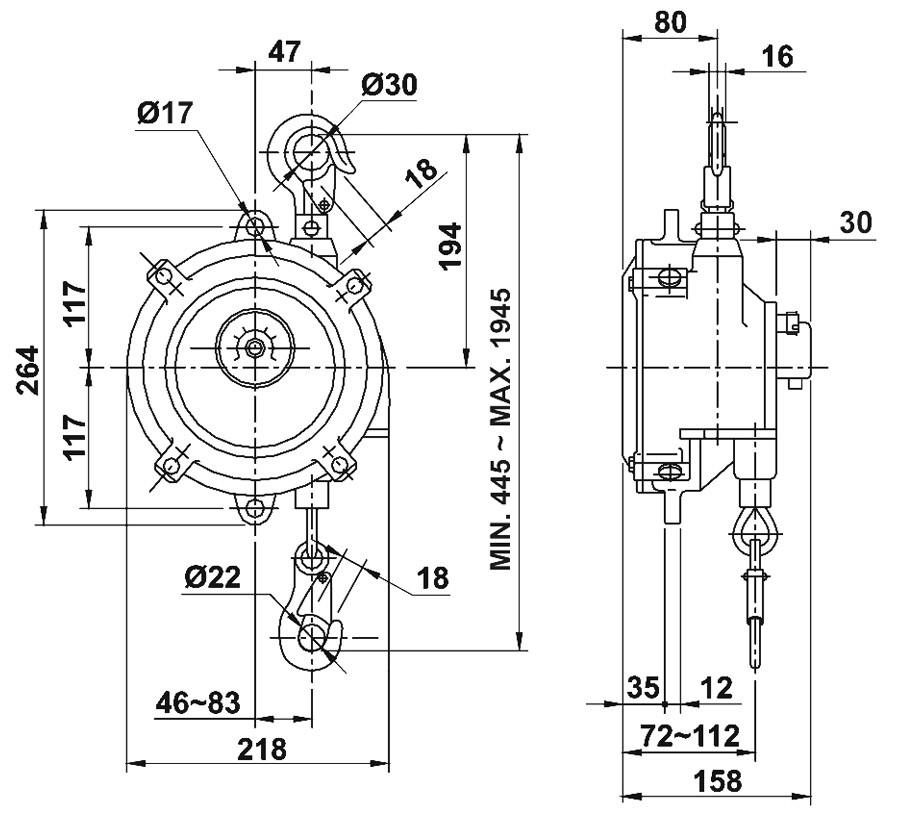

Zeichnung: Balancer SWF-22 / SWF-30
Zeichnung: Balancer SWF-22 / SWF-30

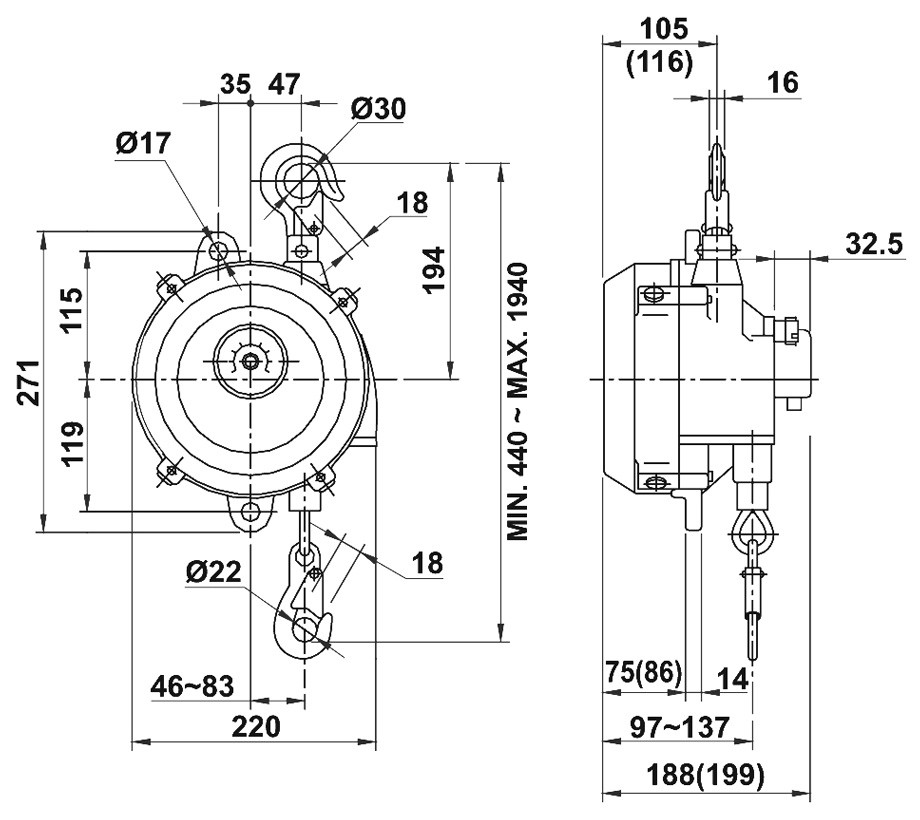

Zeichnung: Balancer SWF-40 - SWF-100
Zeichnung: Balancer SWF-40 - SWF-100

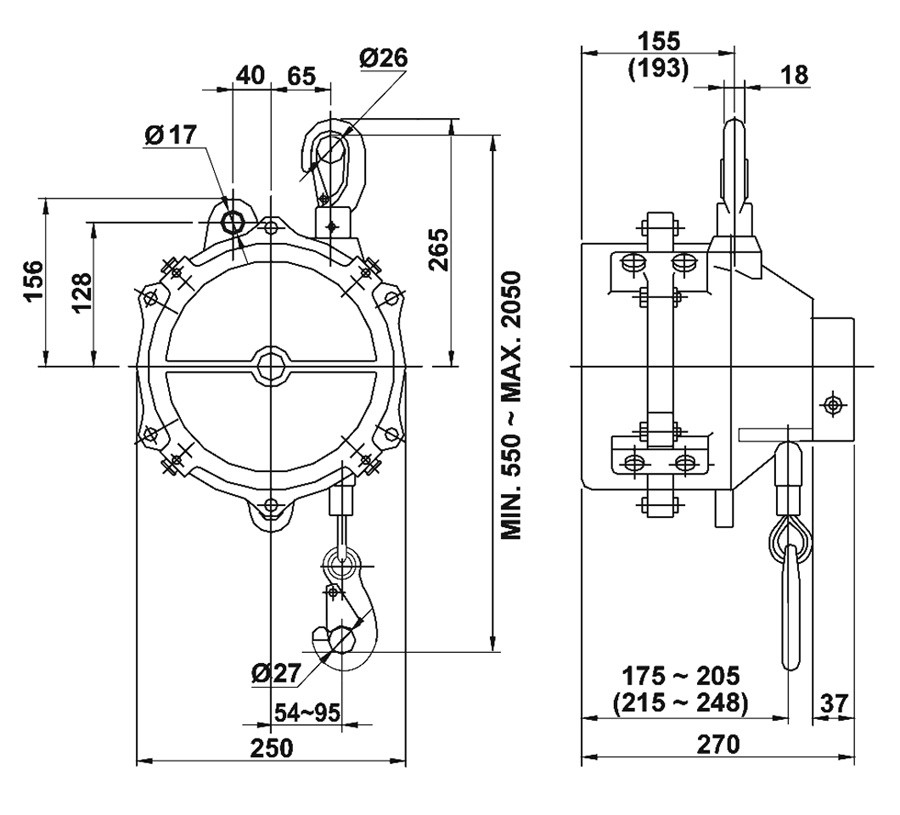

Zeichnung: Balancer SWF-120 - SWF-200
Zeichnung: Balancer SWF-120 - SWF-200

Artikel-Nummer:

Eigenschaften zu den einzelnen Artikeln entnehmen Sie bitte den Tabellen unten.

Lieferung in 18 Werktagen ab Werk, freibleibend

Artikel-Nr.: 161001

Technische Eigenschaften:
  • Geschlossenes Gehäuse aus hochfestem Alu-Druckguss, pulverbeschichtet
  • Stahlseil
  • Ab SWF-9: Federpaket in separatem geschlossenen Gehäuse
  • Konische Seiltrommel
  • Seilführung aus verschleissfestem Kunststoff
  • Drehbar gelagerter, geschmiedeter Aufhängehaken
  • Hergestellt nach DIN 15112


Sicherheitseinrichtung:
  • Zusätzliche Aufhängeöse
  • Federbruchsicherung
  • Manuelle Seilauszugsblockierung für Montage-und Wartungsarbeiten
    (ab SWF-09)
Artikel - Nr. Typ Traglastbereich Seillänge Gewicht   161001... mehr


Artikel - Nr.TypTraglastbereichSeillängeGewicht
161001 SWF-01 0,5 - 1,5 1,0 1,0
161002 SWF-02 1,0 - 2,0 1,0 1,0
161003 SWF-03 1,5 - 3,0 1,3 1,8
161005 SWF-05 2,5 - 5,0 1,3 1,9
161009 SWF-09 4,5 - 9,0 1,3 4,0
161015 SWF-15 9,0 - 15 1,3 4,0
161022 SWF-22 15 - 22 1,5 8,0
161030 SWF-30 22 - 30 1,5 8,0
161040 SWF-40 30 - 40 1,5 10,5
161050 SWF-50 40 - 50 1,5 10,5
161060 SWF-60 50 - 60 1,5 11,0
161070 SWF-70 60 - 70 1,5 11,5
161085 SWF-85 70 - 85 1,5 12,0
161100 SWF-100 85 - 100 1,5 12,5
161120 SWF-120 100 - 120 1,5 28,0
161140 SWF-140 120 - 140 1,5 29,0
161170 SWF-170 140 - 170 1,5 35,0
161200 SWF-200 170 - 200 1,5 36,0



Wartungshinweis bei Seilblockierung von SWF-Balancern

Bitte beachten Sie stets vor dem Gebrauch des Balancers die Hinweise in der mitgelieferten  Betriebsanleitung.

Sollten Sie dennoch Schwierigkeiten mit dem Seilauszug haben, überprüfen Sie bitte folgende Punkte:

  1. Ist die manuellle Trommelblockierung in der Position "gesperrt"?
    • Bitte in Position "offen" drehen. (Abb. 3 Betriebsanleitung)
  2. Blockiert das Seil zwischen Gehäuse und Seilscheibe?
    • Versuchen Sie das Seil durch hin-und herziehen zu befreien. Falls das Seil herauskommt, muss es auf Schäden überprüft werden und evtl. ersetzt werden.
      Falls das Seil nicht herauskommt, muss der Balancer auseinander genommen werden, um das Seil wieder in die Seilscheibenrillen zu legen. (Punkt 5 Betriebsanleitung)
  3. Wurde die Sicherungsstift (Abb.13 Betriebsanleitung) ausgelöst weil die Seilspannung unter der niedrigsten Tragkraft des Balancers eingestellt ist?
    • Es ist sehr wichtig zu wissen bei welchem Gewicht der Balancer zum Einsatz kommt. Ein Balancer sollte niemals außerhalb des angegebenen Traglastbereichs verwendet werden.
  4. Ist die Feder bzw. das Federpaket defekt?
    • Sollten die vorherigen Schritte nicht zur Lösung der Seilblockierung geführt haben, kann eventuell ein Austausch des Federpakets helfen.
