Gummi-Anschlagpuffer mit Gewindebolzen

Gummi-Anschlagpuffer mit Gewindebolzen
Gummi-Anschlagpuffer mit Gewindebolzen

Artikel-Nummer:

Eigenschaften zu den einzelnen Artikeln
entnehmen Sie bitte den Tabellen unten.

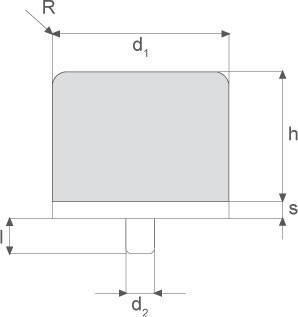

Artikel - Nr. Wmax 1) F 1) f 1) Gewicht d1 h d2 l R s    ... mehr


Artikel - Nr.Wmax 1)F 1)f 1)Gewichtd1hd2lRs
 (J)(kN)(mm)(kg)(mm)(mm)(mm)(mm)(mm)(mm)
GB-040x032 70 15 18 0,1 40 32 M8 23 3 2 Preis anfragen
GB-050x040 140 24 22 0,2 50 40 M10 28 10 2 Preis anfragen
GB-063x050 280 37,5 28 0,3 63 50 M10 28 12,5 3 Preis anfragen
GB-080x063 560 60 35 0,6 80 63 M12 37 16 3 Preis anfragen
GB-100x080 1120 95 44 1,0 100 80 M12 36 20 4 Preis anfragen
GB-125x100 2240 150 55 1,9 125 100 M16 36 25 4 Preis anfragen
GB-160x125 4400 240 69 3,8 160 125 M16 44 32 6 Preis anfragen
GB-200x160 8800 375 88 7,9 200 160 M20 44 40 6 Preis anfragen
GB-250x200 12800 400 110 15,9 250 200 M20 47 50 8 Preis anfragen

(1J = 1Nm = 0,102mkp)

W = kinetische Energie (J)
F = Pufferendkraft (kN)
f = Federweg des Puffers (mm)

1) Werte für v < 1m/s und Federweg f = 0,55 x h, Gummiwerkstoff: NR 70° Shore A, Metallteile: Stahl verzinkt
