Mobiler Transportkran MTK

Mit Elektrobauseilzug der ideale Helfer im gesamten Wohn- und Baubereich in Industriequalität

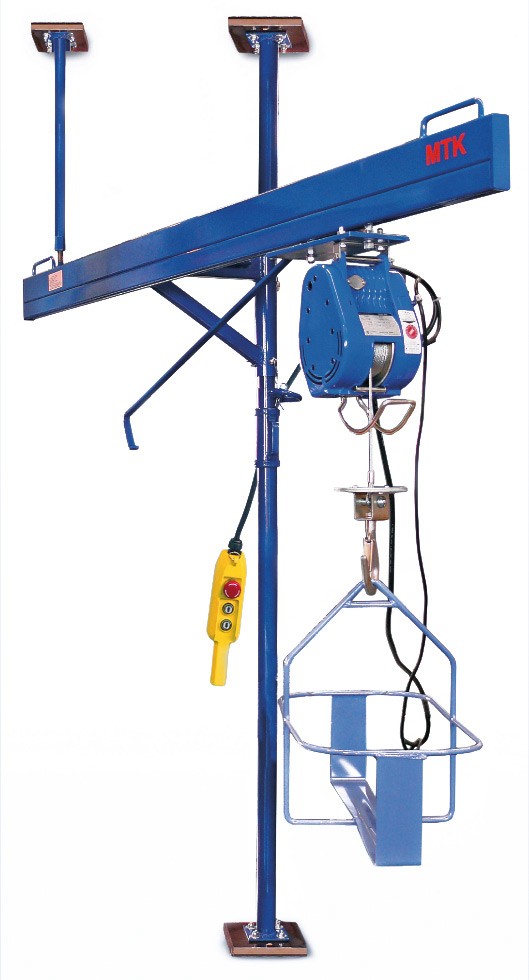

Transportkran MTK
Transportkran MTK

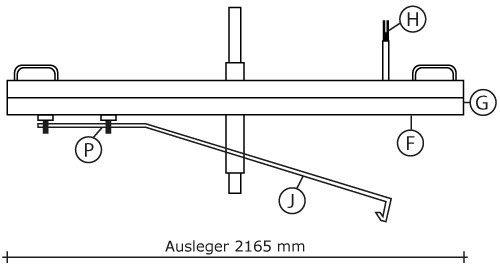

Transportkran MTK: Vorderansicht
Transportkran MTK: Vorderansicht

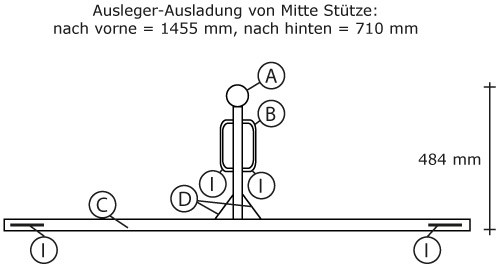

Transportkran MTK: Draufsicht
Transportkran MTK: Draufsicht

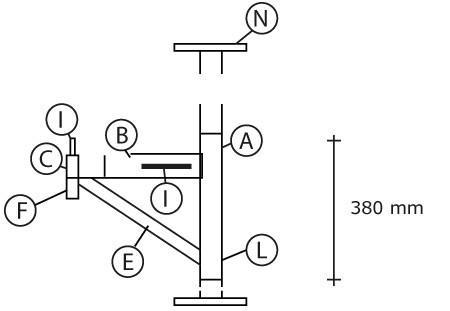

Transportkran MTK: Detail-Schnitt
Transportkran MTK: Detail-Schnitt
Dieser mobile Transportkran MTK ist ein Bauaufzug der neuesten Generation.

Eigenschaften:
  • Vielfältige Einsatzmöglichkeiten z.B.: Wohnung, Treppenhaus, Balkon etc.
  • Auch in fertig renovierten Räumen können Lasten schnell transportiert werden
  • Hinterlässt keine Gebrauchsspuren an der Decke oder am Boden
  • Ohne Werkzeug schnell und einfach zu montieren
  • Höhenverstellbare Stütze: ausziehbar von 1800 mm-3000 mm
  • Ausladung von Mitte Stütze nach: vorn: 1455 mm / hinten: 710 mm
  • Lastausgleichstütze: höhenverstellbar von 300 mm - 580 mm
  • Motordaten: 230 V/ 0,8 kW / 4 A
  • Seilgeschwindigkeit 18 - 30 m/min
  • Tragfähigkeit 80 kg
  • Gesamtgewicht 69 kg

Information: Alle Bauteile Stahlgüte S235 JRG2, alle Schraubverbindungen Güte 4.6 oder höher.... mehr


Information: Alle Bauteile Stahlgüte S235 JRG2, alle Schraubverbindungen Güte 4.6 oder höher.



TypMTK
Höhenverstellbare Stütze (L) ausziehbar (mm) 1800 – 3000
Gewicht höhenverstellbare Stütze (kg) 19
Ausleger L / B / H (mm) 2165/484/380
Ausleger-Ausladung von Mitte Stütze: nach vorne / nach hinten (mm) 1455 / 710
Gewicht Ausleger ohne Seilzug (kg) 32
A: Rundrohr
Außendurchmesser (mm)
Wandung, DIN EN 10220 (mm)

63,5
7,1
B: Kragrohr, Rechteckrohr, DIN 2395 (mm) 80 x 40 x 4
C: Schienentragrohr, Rechteckrohr (mm) 80 x 40 x 4
D: Aussteifungen Quadratrohr / 45° Gehrungen (mm) 80 x 40 x 4
E: Schrägstütze Quadratrohr (mm) 40 x 40 x 4
F: Tragrollen - Laufschiene Bauhöhe: (mm) 53
Breite: (mm) 43
Materialstärke: (mm) 2,5
Spurweite: (mm) 22
G: Laufschienenabschluss Flachstahl (mm) 40 x 8
H: Lastausgleichstütze (mm)
Rohr: (mm)
Verstellbar von: (mm)
M 20 x 300
33,7 x 2
300 - 580
I: Bügelgriffe Rundstahl (mm) 12
J: Schubstange Flachstahl (mm) 20 x 8
K: Blindnietmuttern Senkkopf Stahl verzinkt, gelb passiviert M 8 x 11,1
L: Sicherungsbolzen Hauptbolzen 2 Stück (Verbindung zwischen Krankonsole und Druck- und Zugstütze, zwecks vertikalen Lastabtrag)

Durchmesser/Länge: (mm)
Werkstoff:



14 / 120
S235JR
M: Federstecker Standard DIN und Norm Teile, Durchmesser: (mm)  2
N: Rutschfeste Druckplatten, Siebdruckplatte (mm) 22
O: Transportsicherung Feststellzwinge
P: Laufwerke: Zwei Laufwerke mit je 2 Paar kugelgelagerten

Laufrollen Rollendurchmesser: (mm)
Gewindeaufnahme:


44
M 12, mettrisch
