Trägerklemme

Trägerklemme
Trägerklemme
Trägerklemme
Trägerklemme

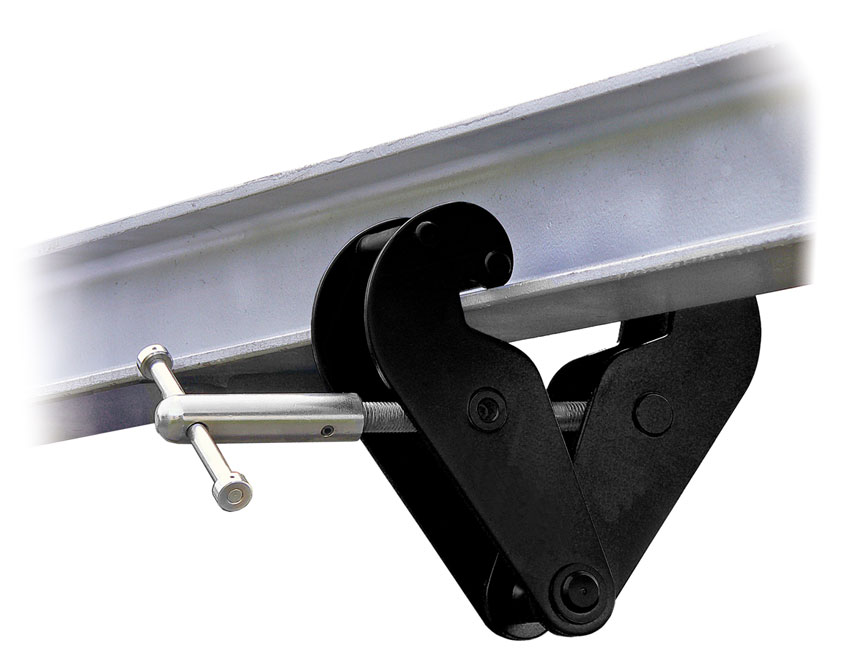

Die Trägerklemme TK ist ein einfacher und sicherer Anschlagpunkt für dringende Arbeiten und Montagen (für alle IPE und IPB Träger geeignet).

Lediglich die Spindel auf das entsprechende Trägermaß aufdrehen, über den Unterflansch des I-Trägers bringen und verschrauben.

Das Material der Trägerklemme besteht aus isoliertem Stahl sowie einer verzinkten Spindel


Traglast:

Typ / Type TK- 1000 2000 3000 5000 10000 Tragfähigkeit / Load capacity... mehr


Typ / Type TK- 1000 2000 3000 5000 10000
Tragfähigkeit / Load capacity (t)
1
2
3
5
10
Greifbereich / Grip range A min. (mm)
75
75
80
90
90
Greifbereich / Grip range A max. (mm)
230
230
320
320
320
B. min (mm)
180
180
220
220
250
B. max (mm)
375
375
498
498
514
C (mm)
80
90
117
127
139
E (mm)
220
220
271
271
280
F min. (mm)
102
102
168
168
172
F max. (mm)
160
160
240
240
242
G min. (mm)
29
28
60
57
55
H (mm)
20
22
24
30
40
Gewicht (kg) 4 5 9 11 18
