Seildurchlaufwinde SDW 120

Durchlaufwinde mit Elektro-Motor für den schnellen Materialtransport

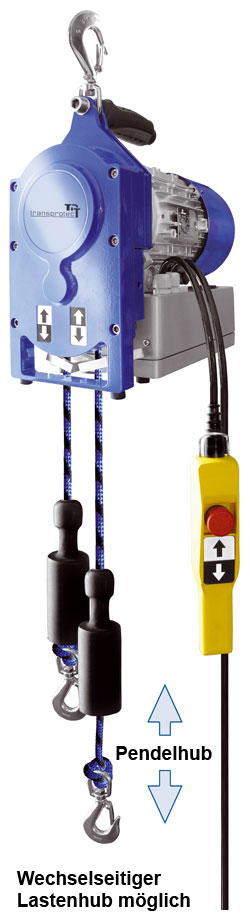

Seildurchlaufwinde SDW 120
Seildurchlaufwinde SDW 120

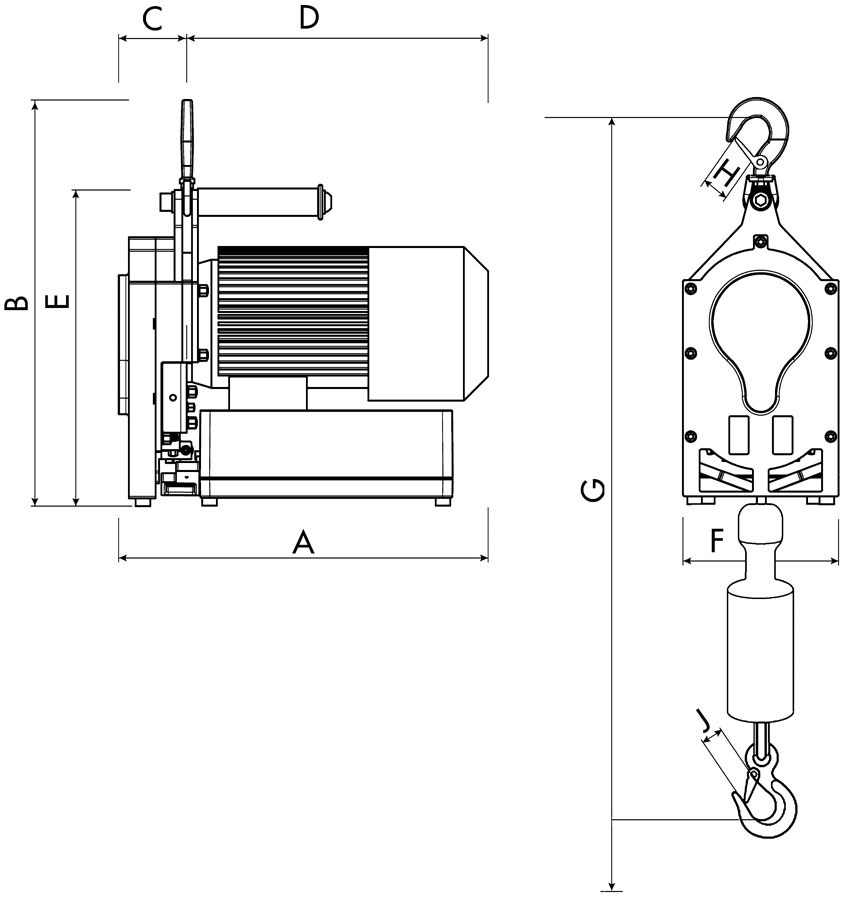

Zeichnung: Seildurchlaufwinde SDW 120
Zeichnung: Seildurchlaufwinde SDW 120

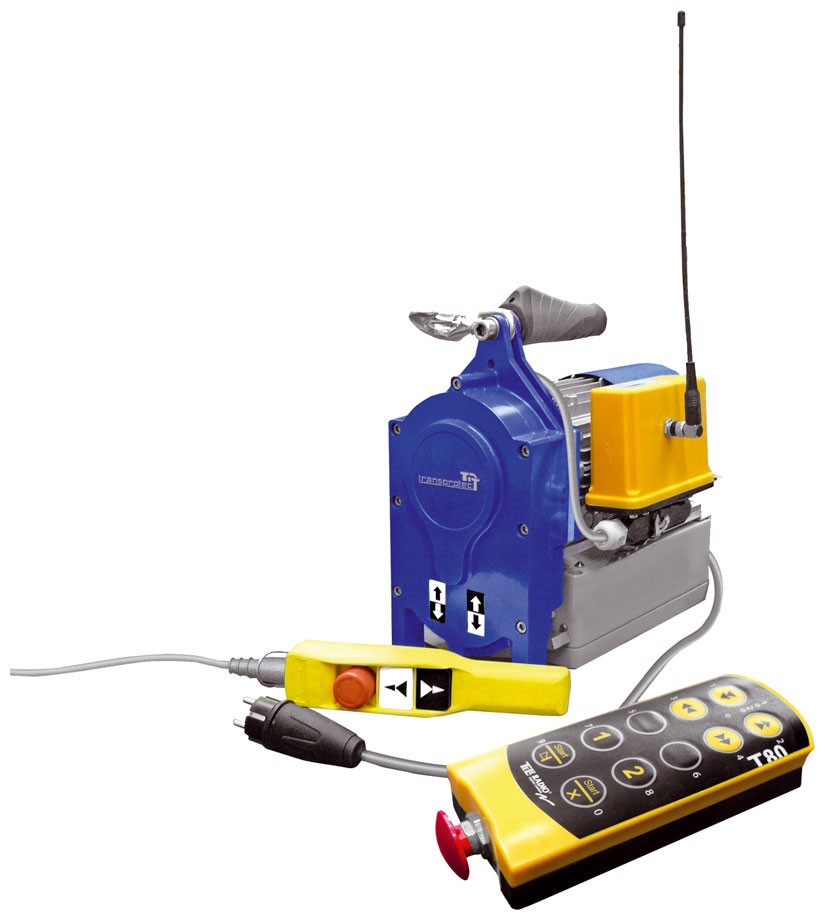

Seildurchlaufwinde SDW 120 Vario
Seildurchlaufwinde SDW 120 Vario

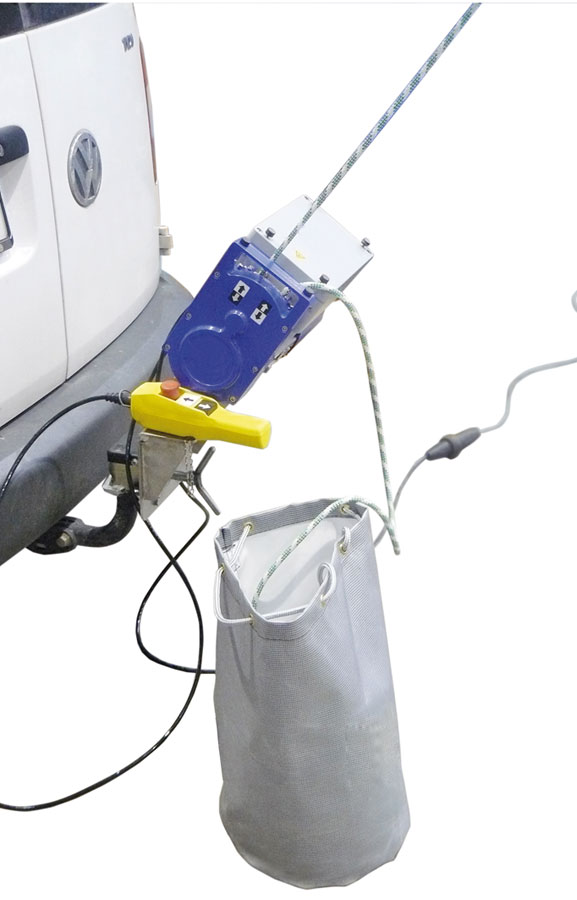

SDW 120 mit AHK Adapter auf Anhängerkupplung
SDW 120 mit AHK Adapter auf Anhängerkupplung

Typ:

Eigenschaften zu den einzelnen Typen
entnehmen Sie bitte den Tabellen unten.

Kostenfreie Lieferung in 3 Werktagen ab Werk, freibleibend

Artikel-Nr.: SDW-120

Die mobile Durchlaufwinde wurde für diverse Hubarbeiten auf Baustellen und Montagearbeiten entwickelt. Die SDW 120 ist eine reine Material-Durchlaufwinde, welche mit einem Kernmantelseil betrieben wird. Dieses wird durch die Winde gezogen ohne es dabei abzuwickeln. So können beliebige Hubhöhen bei einer max. Tragfähigkeit von 120 kg bewältigt werden. Durch den Pendelhub wird ein wechselseitiger Lasthub ermöglicht. Die langlebigen Durchlaufwinden arbeitet verschleißarm durch die vorhandene Überlastsicherung.

Ausstattung:
  • Hubgeschwindigkeit 30 m/min ( SDW 120 Vario 4/13-30 m/min )
  • Betriebsspannung 230 V/50 Hz Wechselstrom
  • Handsteuertaster mit AUF/AB/NOT-HALT als Direktsteuerung an
  • 2,5 m Steuerleitung
  • Hubbegrenzung in zwei Richtungen durch Endschalter
  • Netzanschlussstecker an 2,5 m Zuleitung
  • Automatische Motorabschaltung verhindert Beschädigung am Seil
  • Sicherheitshaken mit robustem Gummipuffer als Schutz für Hauswände
  • Flexible und leichte Kernmantelseile aus Kunstfaser (in beliebiger Länge)
  • Wartungsarm
Typ SDW 120 SWD 150 Vario SWD 300 Max. Tragfähigkeit (kg) 120 150 300... mehr


TypSDW 120SWD 150 VarioSWD 300
Max. Tragfähigkeit (kg) 120 150 300
Seilgeschwindigkeit (m/min) 30 4/13 - 30 (mit Sanftanlauf) 4/6 - /17 (mit Sanftanlauf)
Seildurchmesser (mm) 9 9 11
Min. Bauhöhe (G) (mm) 680 680 680
Betriebsspannung 1-Ph / 230 V / 50 Hz 1-Ph / 230 V / 50 Hz 230 V / 50 Hz
Motorleistung (kW) 0,75 0,75 1,1
Nennstrom (A) ca. 6 ca. 8,3 ca. 8
Erforderliche elektrische Leistung
bei Generatorbetrieb (kW)
> 2

> 2

> 3

A (Maße) (mm) 380 380 470
B (mm) 420 420 515
C (mm) 70 70 70
D (mm) 310 310 540
E (mm) 325 325 380
F (mm) 160 160 190
G (mm) 680 680 680
H (mm) 14 14 14
J (mm) 16 16 16
Eigengewicht (kg) 24 22 32




Zubehör für Durchlaufwinden bzw. Seildurchlaufwinden

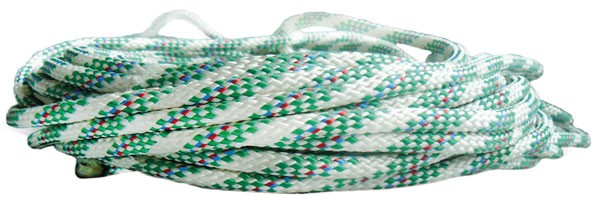

Kernmantelseil
Kernmantelseil

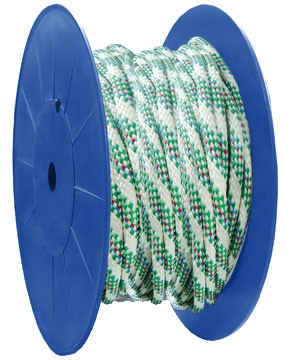

Seilhaspel
Seilhaspel

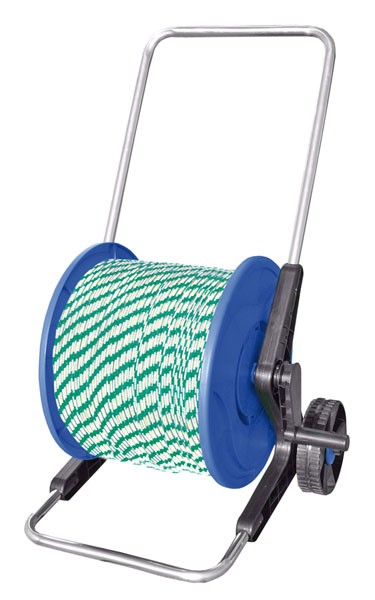

Trommelhaspel
Trommelhaspel
Umlenkrolle
Umlenkrolle

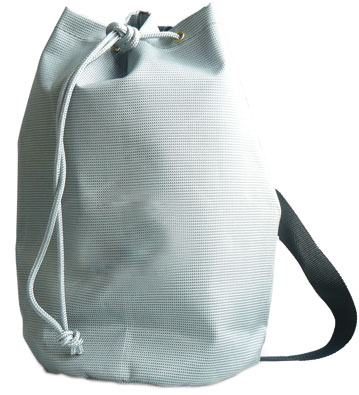

Seiltasche
Seiltasche

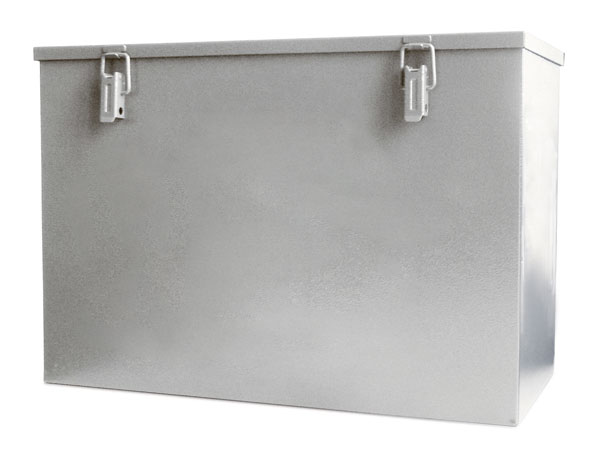

Koffer
Koffer

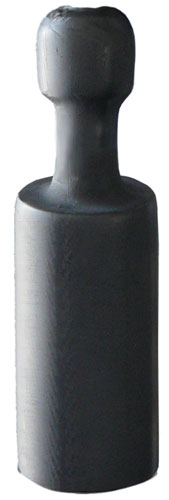

Hakenschutz
Hakenschutz

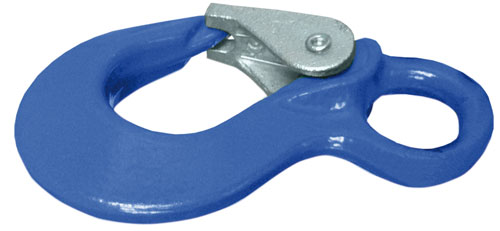

Lasthaken
Lasthaken

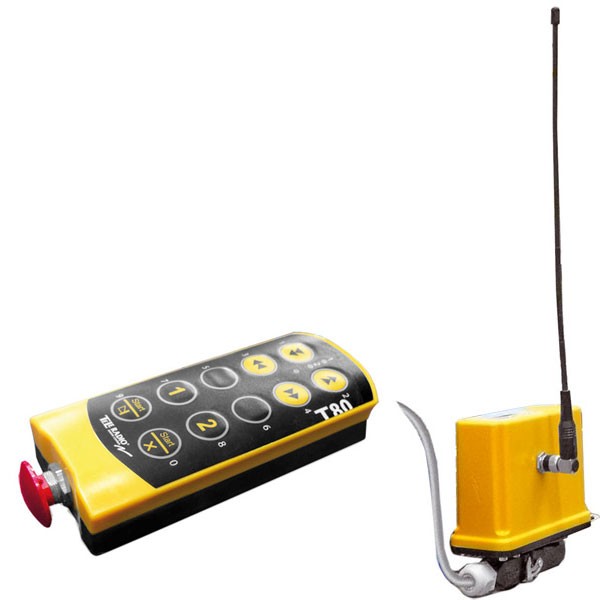

Funkfernsteuerung
Funkfernsteuerung

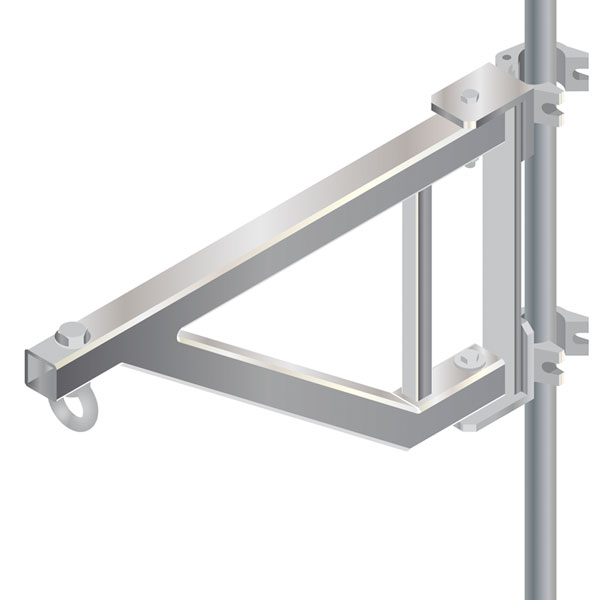

Schwenkarm
Schwenkarm
