Mini-Druckluftkettenzug TCR - bis 500 kg Tragfähigkeit
Kleine Baureihe

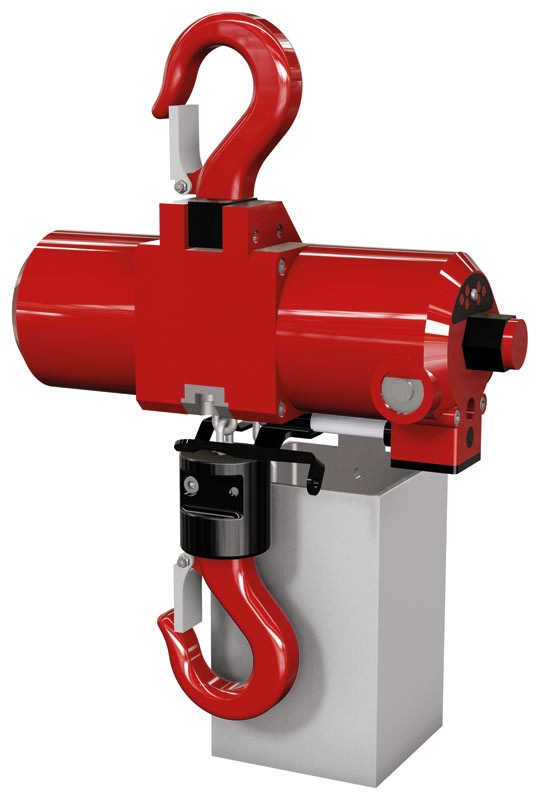

Mini-Druckluftkettenzug TCR-250C

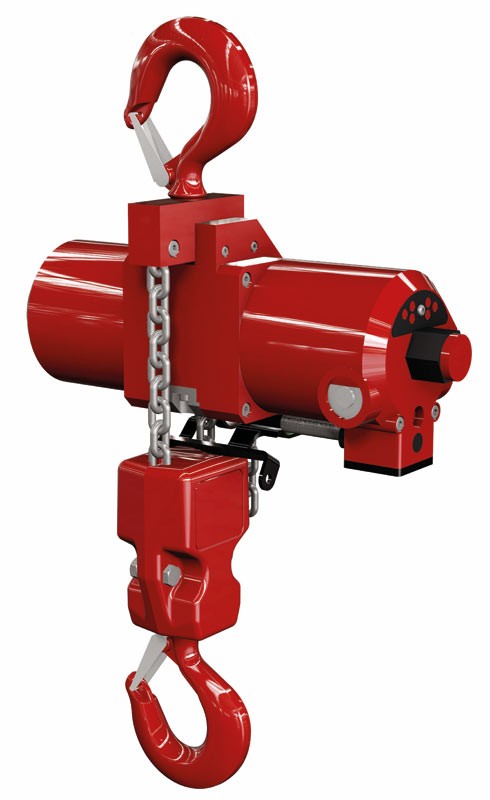

Mini-Druckluftkettenzug TCR-500
Mini-Druckluftkettenzug TCR-125
Mini-Druckluftkettenzug TCR-250, TCR-500
Produktdatenblatt
Dieser Druckluftkettenzug zeichnet sich durch seine kompakte Bauform bei gleichzeitig ausgereifter Technik aus. Die Bauhöhe dieses Druckluftkettenzuges beträgt nur 305 mm, was ihn somit zu einem der kompaktesten Kettenzüge überhaupt macht.
Auch derMini-TCR ist mit Seilsteuerung (C) und Drucktastensteuerung (DP) mit NOT-AUS lieferbar.
Auch derMini-TCR ist mit Seilsteuerung (C) und Drucktastensteuerung (DP) mit NOT-AUS lieferbar.
Typ TCR- 125C 125DPE 250C 250DPE 500C2 500DPE2
Tragfähigkeit (t)... mehr
| Typ TCR- | 125C | 125DPE | 250C | 250DPE | 500C2 | 500DPE2 |
|---|---|---|---|---|---|---|
| Tragfähigkeit (t) | 0,125 | 0,125 | 0,25 | 0,25 | 0,5 | 0,5 |
| Hubgeschwindigkeit bei Volllast (m/min) | 14 | 12,8 | 9,3 | 8,1 | 4,6 | 4,6 |
| Senkgeschwindigkeit bei Volllast (m/min) | 16 | 14,8 | 17 | 15,9 | 9 | 9 |
| Hubgeschwindigkeit ohne Last (m/min) | 19 | 17,2 | 19 | 17,2 | 9,5 | 9,5 |
| Senkgeschwindigkeit ohne Last (m/min) | 13 | 13 | 13 | 13 | 6,5 | 6,5 |
| Anzahl Kettenstränge | 1 | 1 | 1 | 1 | 2 | 2 |
| Luftverbrauch bei Volllast (l/sec) | 11,7 | 11,7 | 11,7 | 11,7 | 11,7 | 11,7 |
| Luftanschluss | 3/8“ BSPT | 3/8“ BSPT | 3/8“ BSPT | 3/8“ BSPT | 3/8“ BSPT | 3/8“ BSPT |
| Schlauch Ø (DIN 2999) (mm) | 13 | 13 | 13 | 13 | 13 | 13 |
| Gewicht bei Standardhub (kg) | 7 | 8,6 | 7 | 7 | 9 | 9 |
| Kettenabmessung (mm) | 4 x 12 | 4 x 12 | 4 x 12 | 4 x 12 | 4 x 12 | 4 x 12 |
| Kettengewicht (kg/m) | 0,35 | 0,35 | 0,35 | 0,35 | 0,35 | 0,35 |

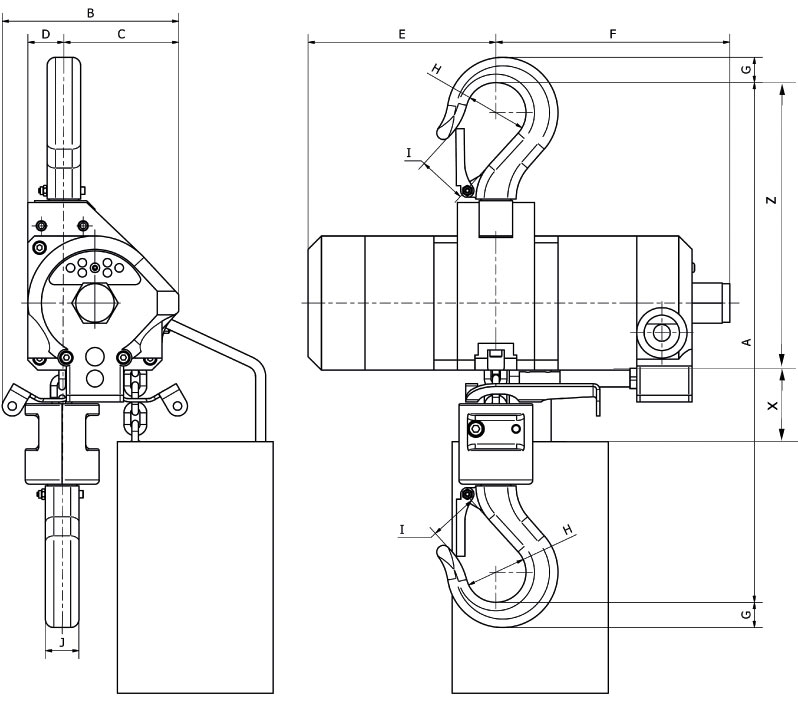

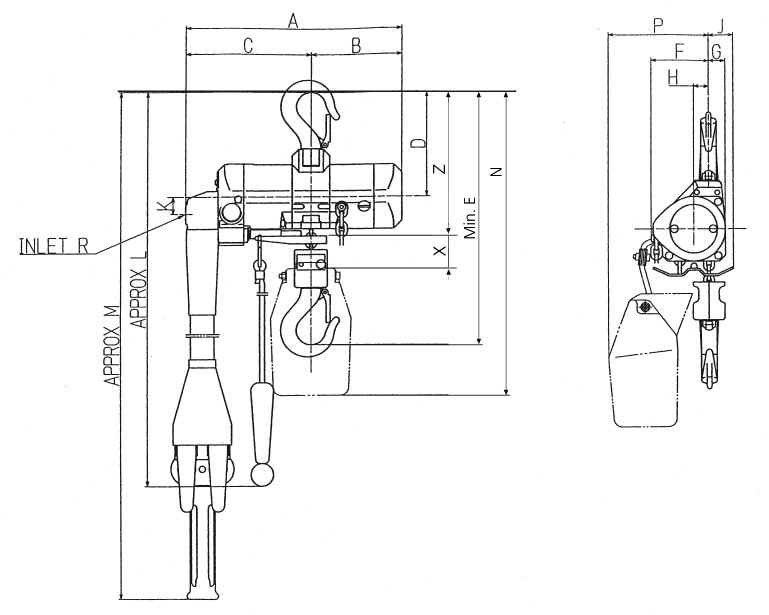

Abmessungen Mini-Druckluftkettenzug TCR
| A | B | C | D | E | F | G | H | J | K | L | M | N | P | R | X | Z | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TCR- | (mm) | ||||||||||||||||
| 125C | 249 | 112 | 137 | 130 | 305 | 71 | 21 | 19 | 33 | - | 1660 | - | 375 | 124 | P/T 3/8 | 40 | 170 |
| 125DPE | 286 | 112 | 174 | 130 | 305 | 71 | 21 | 19 | 33 | 21 | - | 2310 | 375 | 124 | P/T 3/8 | 40 | 170 |
| A | B | C | D | E | F | G | HØ | I | J | X | Z | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TCR- | (mm) | |||||||||||
| 250C | 305 | 105 | 69 | 22 | 112 | 140 | 15 | 35 | 22 | 20 | 40 | 170 |
| 250DPE | 305 | 105 | 69 | 22 | 112 | 140 | 15 | 35 | 22 | 20 | 40 | 170 |
| TCR-500C2/500DP2 | 360 | 118 | 83 | 35 | 112 | 140 | 15 | 36 | 22 | 20 | 40 | 180 |
