Leitungsaufroller für die Signalübertragung

Kunststoffgehäuse, für Signalübertragung

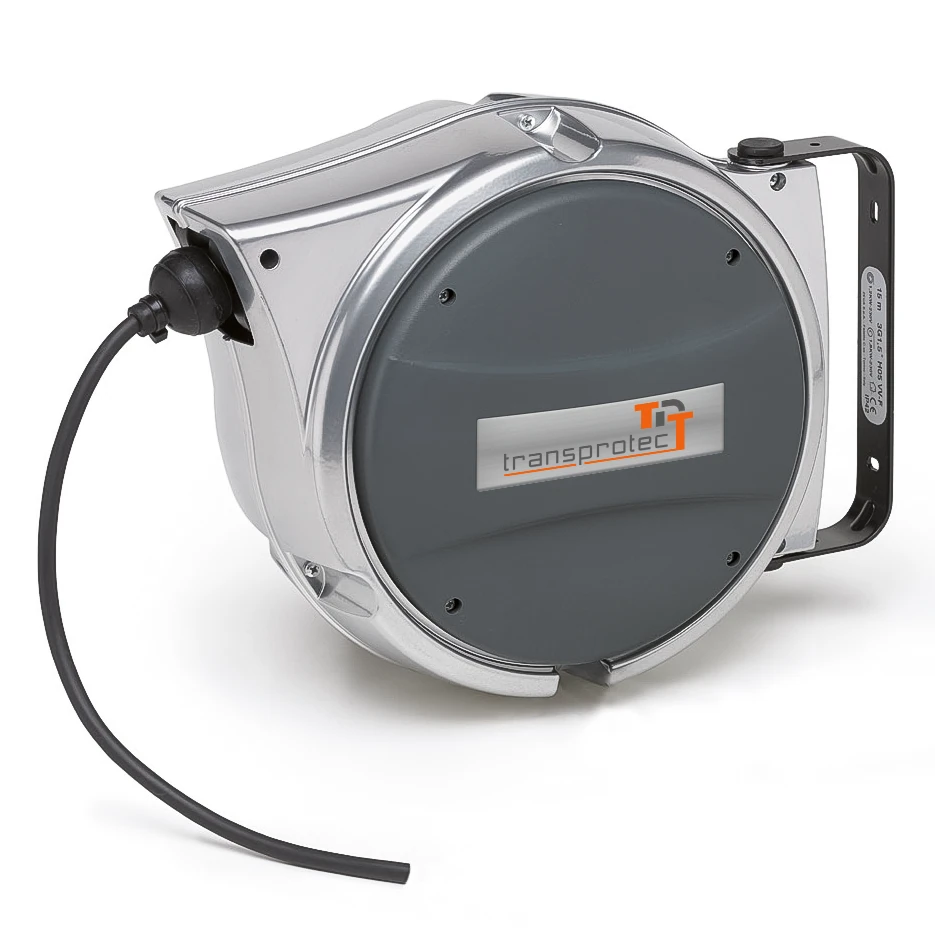

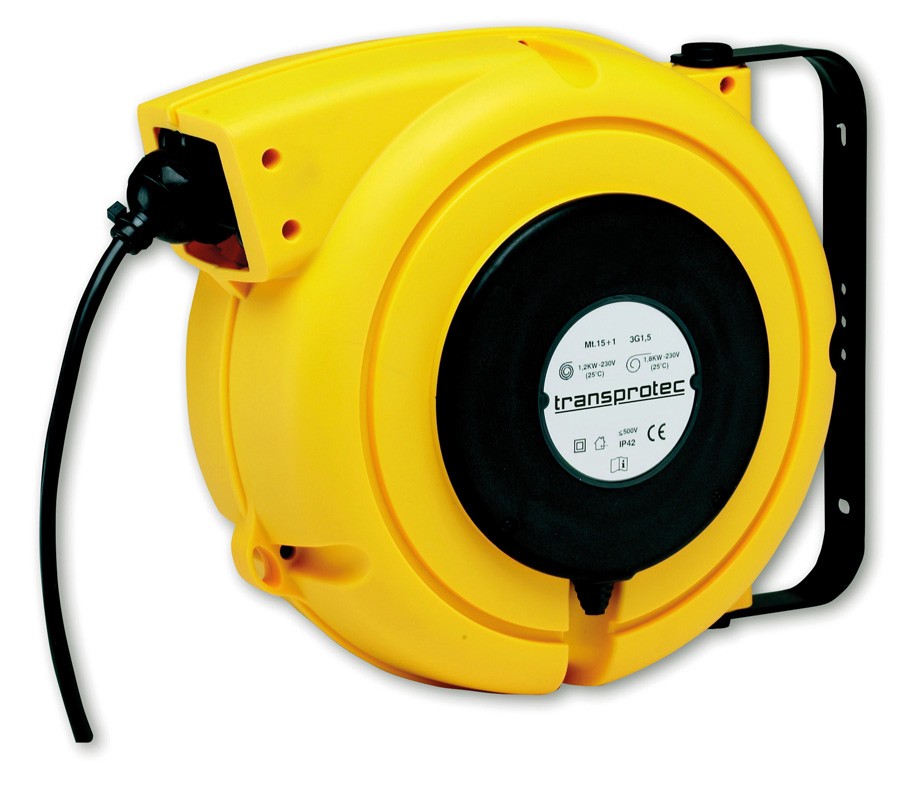

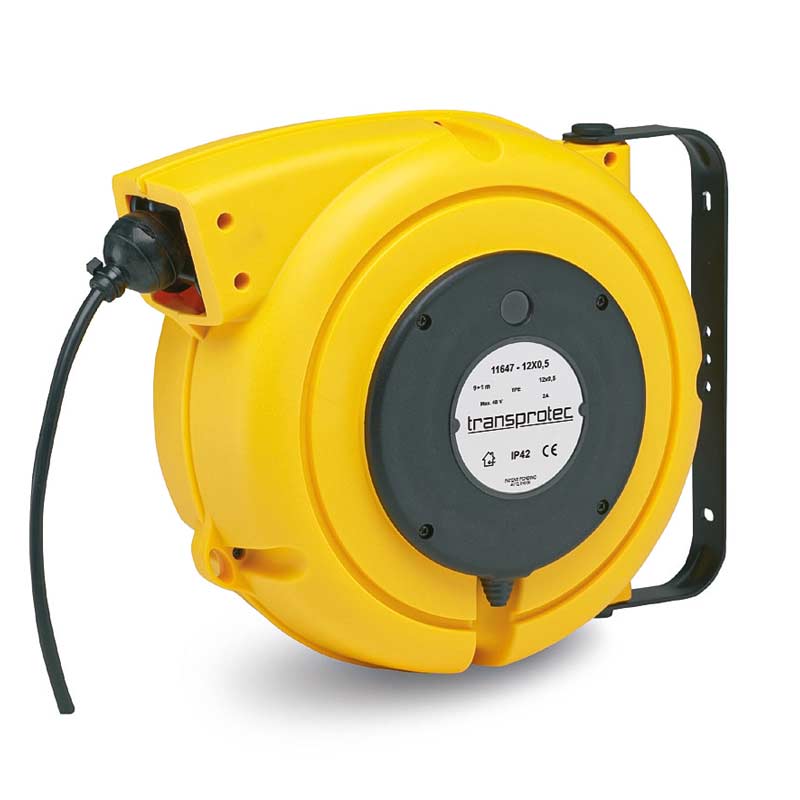

Leitungsaufroller 11647 / 114708/CAT5 (IP 42)
Leitungsaufroller 11647 / 114708/CAT5 (IP 42)

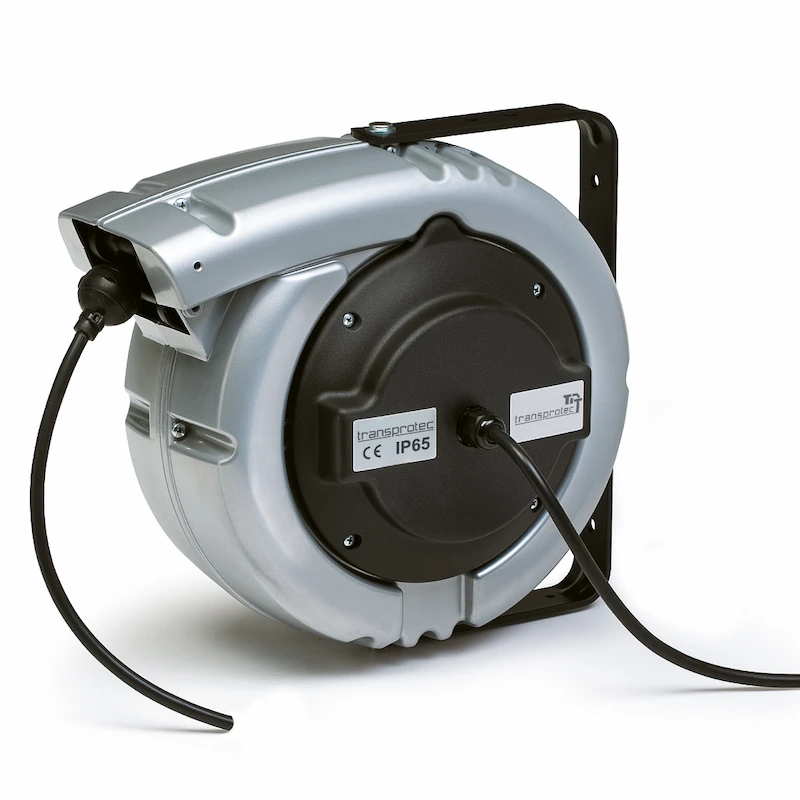

Leitungsaufroller 11667/IP 65 / 116708/CAT5
Leitungsaufroller 11667/IP 65 / 116708/CAT5


Artikel-Nummer:

Eigenschaften zu den einzelnen Artikeln entnehmen Sie bitte den Tabellen unten.

Kostenfreie Lieferung in 3 Werktagen ab Werk, freibleibend

Artikel-Nr.: 11647

Geeignet für:
  • Profibus, Interbus, CAN-BUS/Fieldbus, Devicenet, CC-Link, Ethernet

Technische Eigenschaften:
  • Kabelführungsöffnung mit Rollen
  • Kabelrücklaufsperre mit Zahnarretierung, alle 50 cm, leicht ausschaltbar, falls das Kabel kontinuierlich einer Zugkraft unterliegen soll
  • Umgebungstemperatur: -5°C bis +40°C
  • Wand- und Deckenbefestigung, schwenkbar
Eigenschaften des Schleifringkörpers: 12 Kontakte, maximale Leistung 2 A, max. 48 V... mehr


Eigenschaften des Schleifringkörpers:
  • 12 Kontakte, maximale Leistung 2 A, max. 48 V
  • Schleifringkörperringe und Stromabnehmerbürsten in Goldlegierung
  • Dielektrische Rigidität 500 Vac à 60 Hz
  • Isolationswiderstand >1000 MO / 500 VDC
  • Lärm < 100 m bei 6 VDC und 50 mA (à 5g/min)

Eigenschaften der 12-poligen Signalleitung:
  • Mantel: TPE-Mischung, besonders flexibel, resistent gegen Flammen, Abrieb, Öl, Kühlmittel
  • Konform mit 2006/95/EG
  • Konform mit EU-Richtlinien RoHS 2002/95/EC

Eigenschaften der CAT5-Leitung:
  • Mantel: TPE-Mischung, besonders flexibel, resistent gegen Flammen, Abrieb, Öl, Kühlmittel
  • Konform mit 2006/95/EG
  • Konform mit EU-Richtlinien RoHS 2002/95/EC
  • Ethernet Leitung CAT5

Artikel - Nr.Aderzahl / Querschnitt
(mm²)
Aufgerollte Kabellänge
(m)
V
max
A
max
Leitungsdurchmesser
(mm)

11647 12 x 0,50 9 + 1 48 2 9,5
11667/IP 65 12 x 0,50 20 + 2 48 2 9,5
114708/CAT5 4x(2x0,25) 9 + 1 48 2 9,5
116708/CAT5 4x(2x0,25) 20 + 2 48 2 9,5

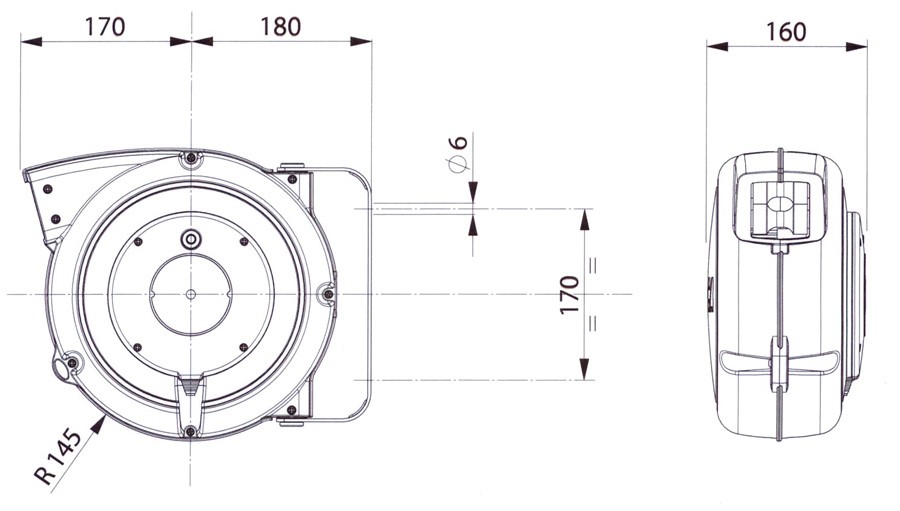

Technische Zeichnung Leitungsaufroller 11647 / 114708/CAT5 (IP 42)

Leitungsaufroller 11647 / 114708/CAT5 (IP 42)

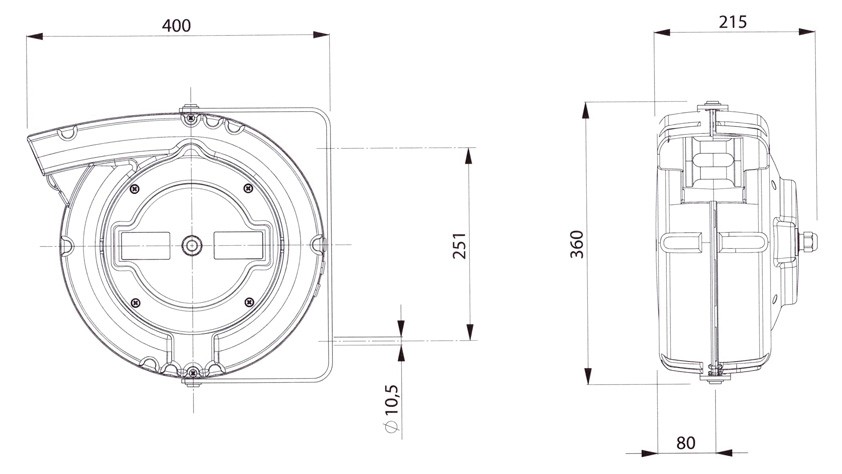

Technische Zeichnung Leitungsaufroller 11667/IP 65 / 116708/CAT5

Leitungsaufroller 11667/IP 65 / 116708/CAT5
