Leitungsaufroller 11670

IP 42, Kunststoffgehäuse, bis zu 5 Adern

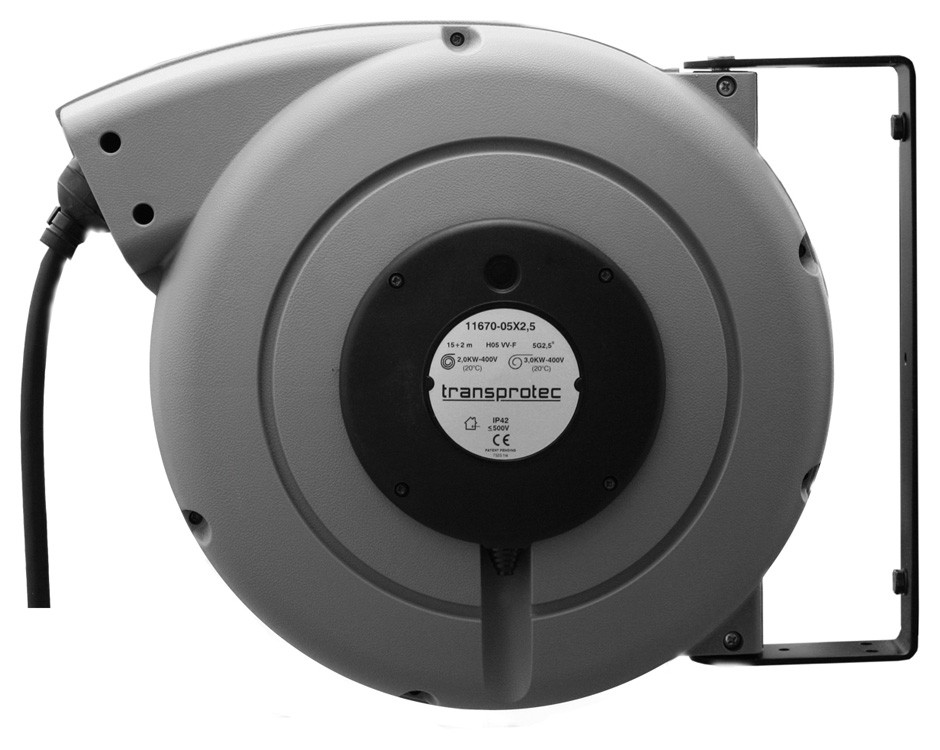

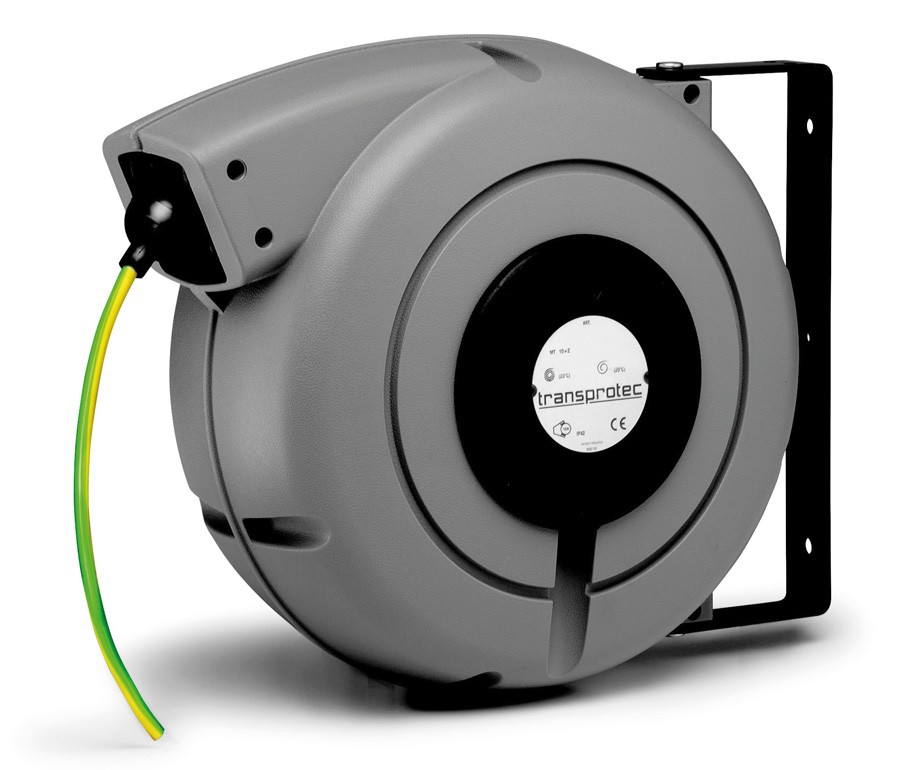

Leitungsaufroller 11670
Leitungsaufroller 11670
Leitungsaufroller 11670
Leitungsaufroller 11670

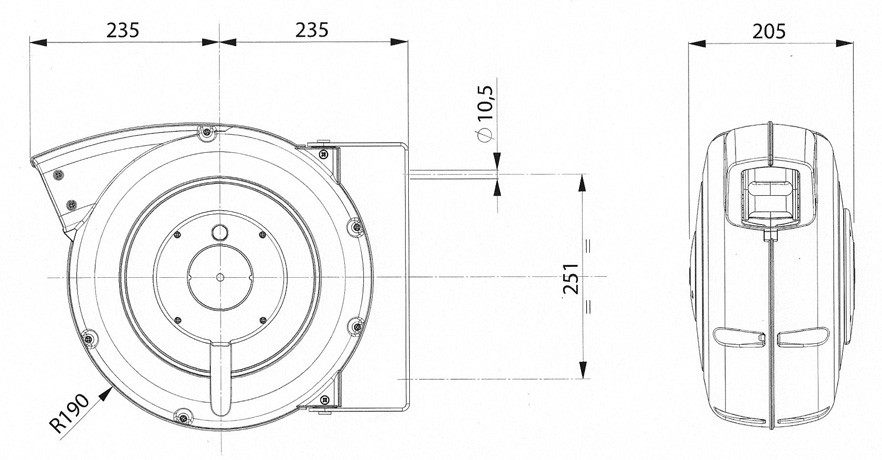

Zeichnung: Leitungsaufroller 11670
Zeichnung: Leitungsaufroller 11670


Technische Eigenschaften:

  • Gehäuse aus schlagfestem Kunststoff (Grau)
  • Kabelrücklaufsperre mit Zahnarretierung, alle 50 cm, leicht ausschaltbar, falls das Kabel kontinuierlich einer Zugkraft unterliegen soll
  • Leitungsaufroller dieser Baureihe werden mit abgeschalteter Voreinstellung der Kabelrück-laufsperre ausgeliefert. Die Rücklaufsperre ist leicht aktivierbar
  • Doppelerdungskontakte
  • Schutzart: IP 42
  • Umgebungstemperatur: -5°C bis +40°C
  • Isolierspannung des Schleifringkörpers: 2,5 kV
  • Leitung: H05 VV-F nach CEI 20-35 Normen oder Gummischlauchleitung H07 RN-F
  • Lieferumfang ohne Anschlussleitung an der Zuführseite
  • Einpolige Leitungen: Gelb / Grün, H05 V-F


Aufhängung:

  • Wand- und Deckenbefestigung, schwenkbar

Artikel-Nummer:

Eigenschaften zu den einzelnen Artikeln
entnehmen Sie bitte den Tabellen unten.

Artikel-Nr. Wickel- länge Aderzahl/ Querschnitt V Leitung aufgerollt Leitung... mehr


Artikel-Nr.Wickel-
länge
Aderzahl/
Querschnitt
VLeitung
aufgerollt
Leitung
abgerollt
Gewicht
 (m)(mm²)(W)(W)(kg)
11670-01x16,0 20 1x16   / / 8,0
11670-02x1,5 25 2x1,5 2
3
0
1100 1800 8,0
11670-03x1,5 25 3x1,5 1200 1800 9,0
11670-03x1,5 RNF 20 3x1,5 1200 1800 9,0
11670-03x2,5 20 3x2,5 2000 3000 9,0
11670-03x2,5 RNF 17 3x2,5 2000 3000 9,0
11670-04x1,5 25 4x1,5 4
0
0
1100 1800 9,0
11670-04x1,5 RNF 16 4x1,5 1100 1800 9,0
11670-04x2,5 18 4x2,5 2000 3000 9,0
11670-04x2,5 RNF 13 4x2,5 2000 3000 9,0
11670-05x1,5 20 5x1,5 1500 2200 10
11670-05x1,5 RNF 15 5x1,5 1500 2200 10
11670-05x2,5 15 5x2,5 2000 3000 10
11670-05x2,5 RNF 10 5x2,5 2000 3000 10
