Laufkatzen LST

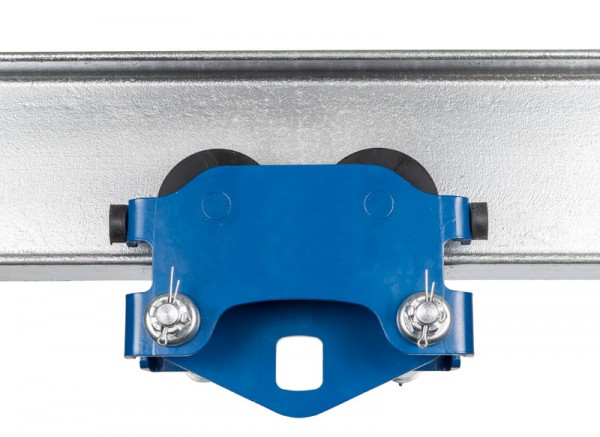

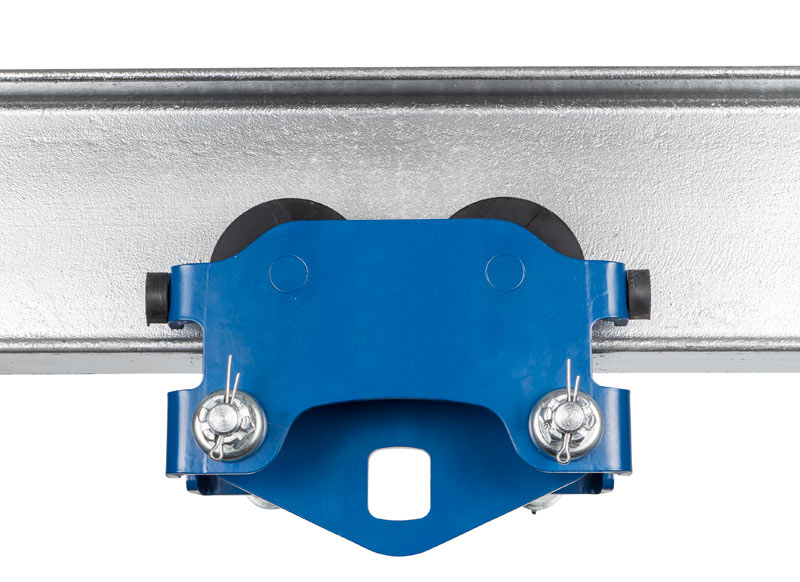

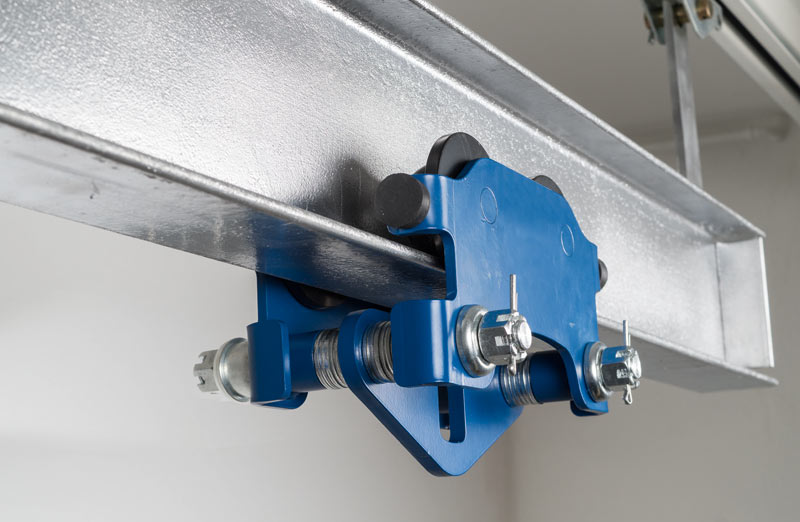

Laufkatze LST-H
Laufkatze LST-H
Laufkatze LST-H
Laufkatze LST-H

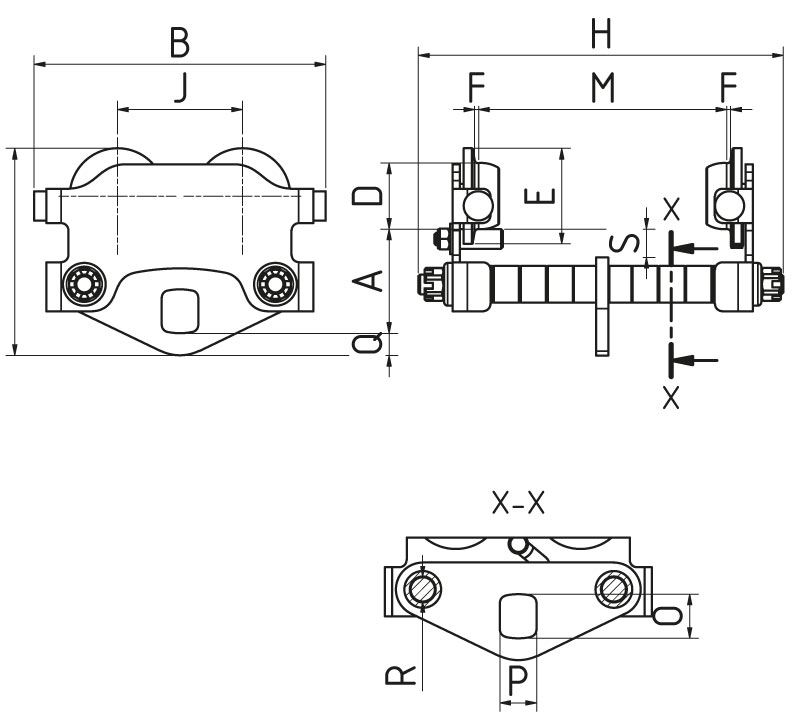

Zeichnung: Laufkatze LST-H
Zeichnung: Laufkatze LST-H

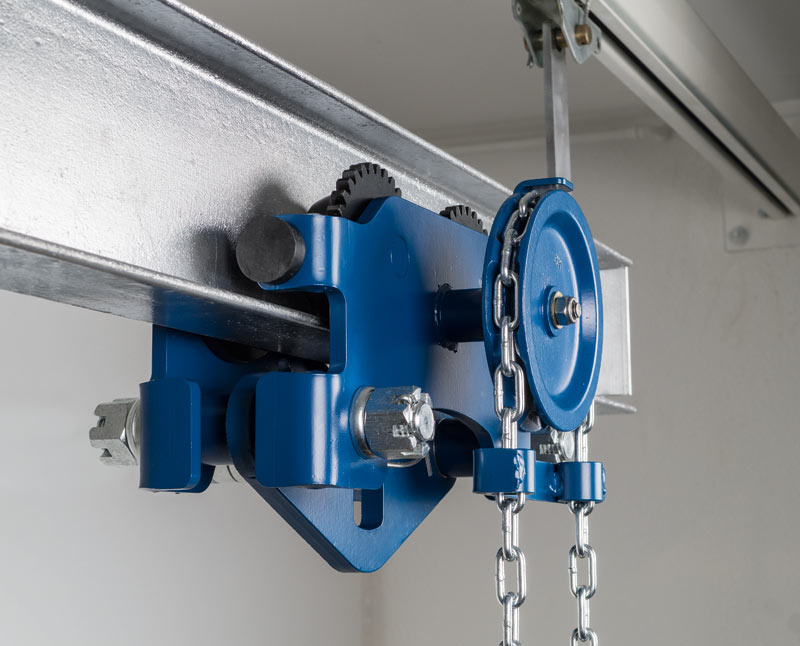

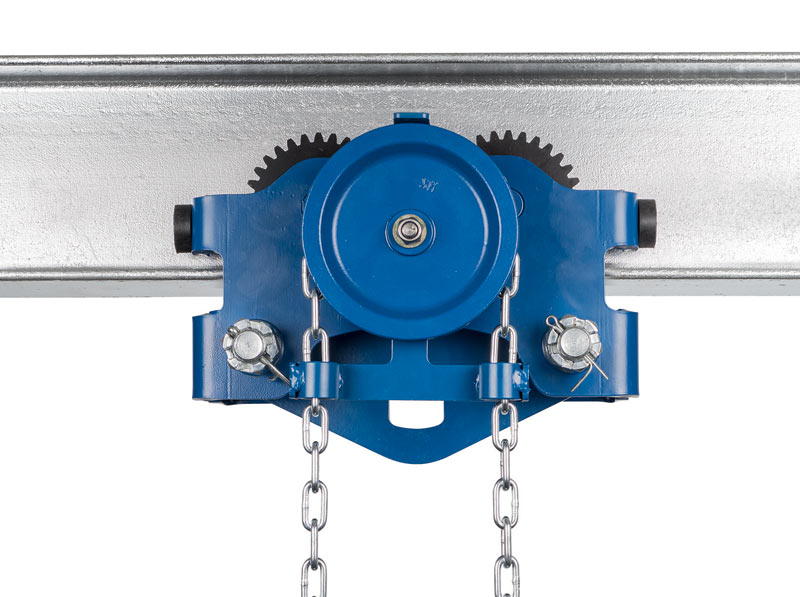

Laufkatze LST-G
Laufkatze LST-G
Laufkatze LST-G
Laufkatze LST-G

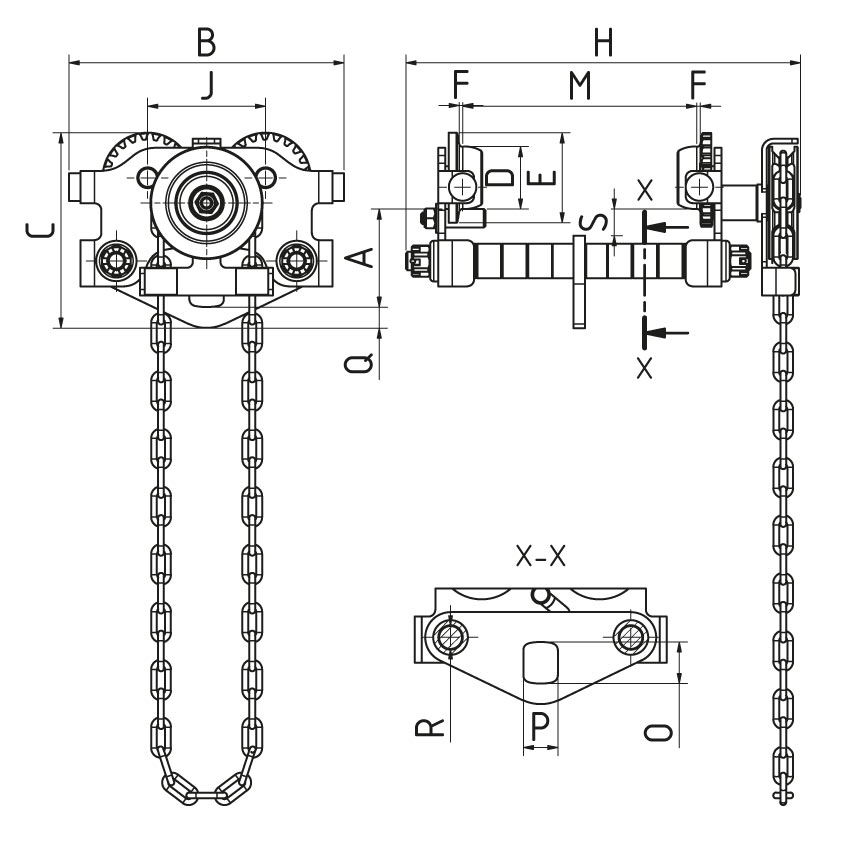

Zeichnung: Laufkatze LST-G
Zeichnung: Laufkatze LST-G

Typ:

Eigenschaften zu den einzelnen Typen
entnehmen Sie bitte den Tabellen unten.

Traglast:

Kostenfreie Lieferung in 3 Werktagen ab Werk, freibleibend

Artikel-Nr.: LST-H0.5

Mit hoher Qualität sind die LST-Fahrwerke für den langlebigen Betrieb mit manuellen Hebezeugen ausgelegt*. Die Laufkatze kann dank einfach wechselbarer Distanzscheiben auf viele Trägergrößen eingestellt werden. Flanschbreiten von 50 mm bis 203 mm sind möglich. Für HEB-Träger mit einer Flanschbreite von 300 mm, besteht die Möglichkeit die Laufkatze LST mit größeren Bolzen auf diese Breite anzupassen.

* Für den Betrieb mit motorischen Hebezeugen (z.B. Elektrokettenzug) muss jeweils eine Tragfähigkeitsstufe höher gewählt werden.

Für einen sicheren Betrieb sorgen die Gummipuffer an beiden Seiten des Rollfahrwerks. Die... mehr


Für einen sicheren Betrieb sorgen die Gummipuffer an beiden Seiten des Rollfahrwerks. Die beidseitig doppelt vorhandene Kippsicherung („Kletterstopp“) verhindert das Steigen auf den Träger. Zusätzlich dienen die abgewinkelten Seitenbleche als Absturzsicherung und Radbruch- stütze.
Die Traglast von 500 kg bis 20.000 kg wird ausgewogen und sicher auf vier Räder verteilt. Die Laufkatze LST gibt es als Handfahrwerk LST-H sowie als Haspelkettenfahrwerk LST-G mit einer Bedienkette mit einer Länge von 2,5 m (Standard), die nach Bedarf verlängert werden kann.

Laufkatze LST-H
LST-G
0,5
0,5
1
1
2
2
3
3
5
5
10
10
-
20
Tragfähigkeit (t)
0,5
1
2
3
5
10
20
Flanschbreite M min.-max. (mm)
50 - 203
64 - 203
68 - 203
100 - 203
114 - 203
124 - 203
136 - 203
Min. Kurvenradius (m)
0,85
1
1,1
1,3
1,4
2
2,4
Handkettenbedienungslänge LSTG (m)
2,5
2,5
2,5
2,5
2,5
2,5
2,5
Haspelweg für 1 m Verfahrweg LST-G (m)
2,96
3,63
4,65
5,66
6,34
7,98
10,63
A (mm)
85
103
115
125
143
187
250
B (mm)
238
288
338
390
472
476
564
C (mm)
169
207
237
271
307
381
514
D (mm)
54
67
80
100
109
133
170
E (mm)
78
96
111
133,5
145
176
228
F (mm)
3
3
3
4
4
4
4
H (LST-H) (mm)
298
314
325
355
381
388
-
H (LST-G) (mm)
342
363
374
403
428
445
498
J (mm)
102
112
131
153
168
194
234
O (mm)
36
40
48
54
66
80
130
P (mm)
30
36
40
46
52
64
100
Q (mm)
18
22
26
29
37
40
65
R (mm)
Ø 20
Ø 24
Ø 29
Ø 34
Ø 39
Ø 44
Ø 59
S (mm)
23
24
28
26
28
50
55
Gewicht LST-H (kg)
9
14
22
36
55
86
-
Gewicht LST-G (kg)
11
16
24
39
59
89
190
