Hydraulikseilwinde SB-H

Hubkraft bis zu 37 t

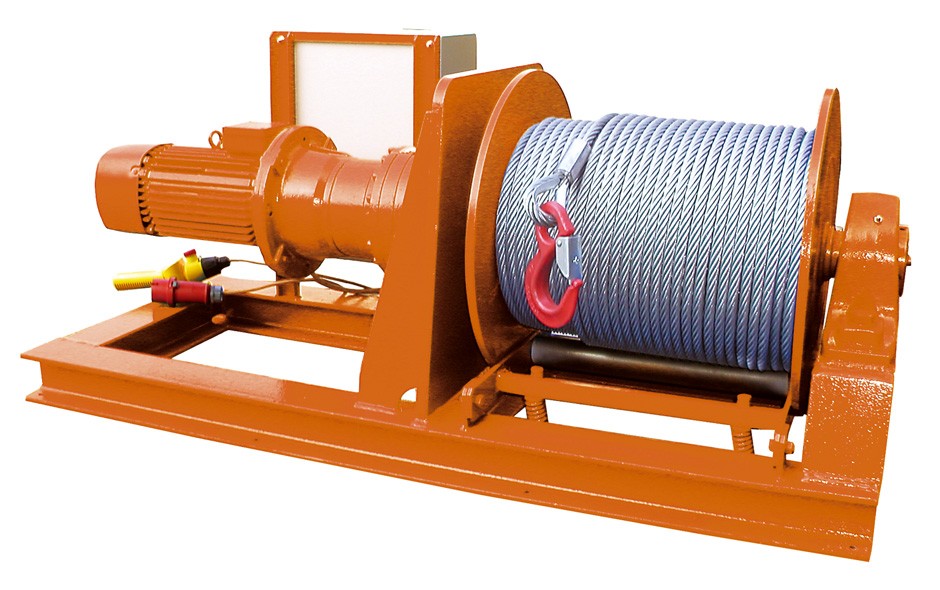

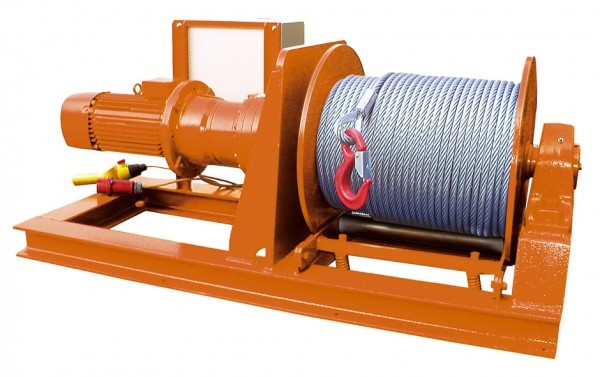

Seilwinde SB 306-E
Seilwinde SB 306-E

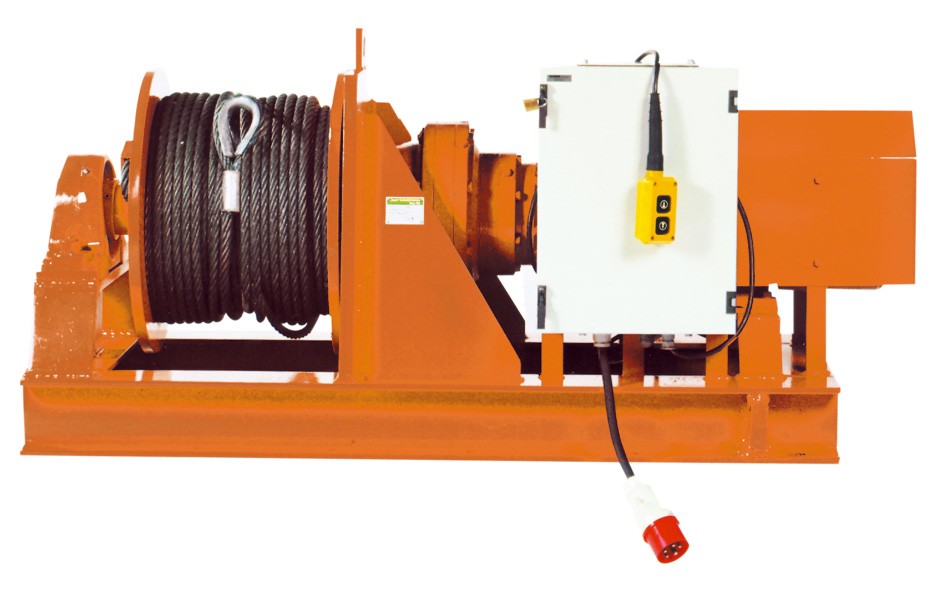

Seilwinde SB 307-E
Seilwinde SB 307-E

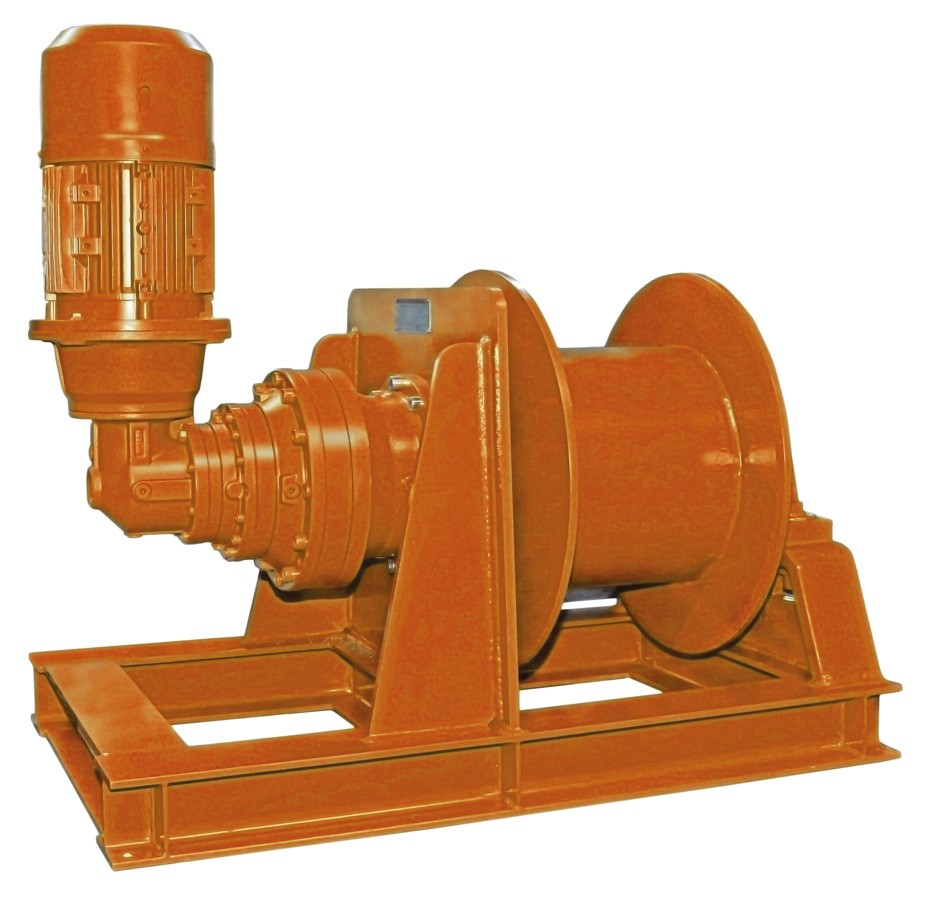

Seilwinde SB 307-E mit abgewinkeltem Getriebe
Seilwinde SB 307-E mit abgewinkeltem Getriebe

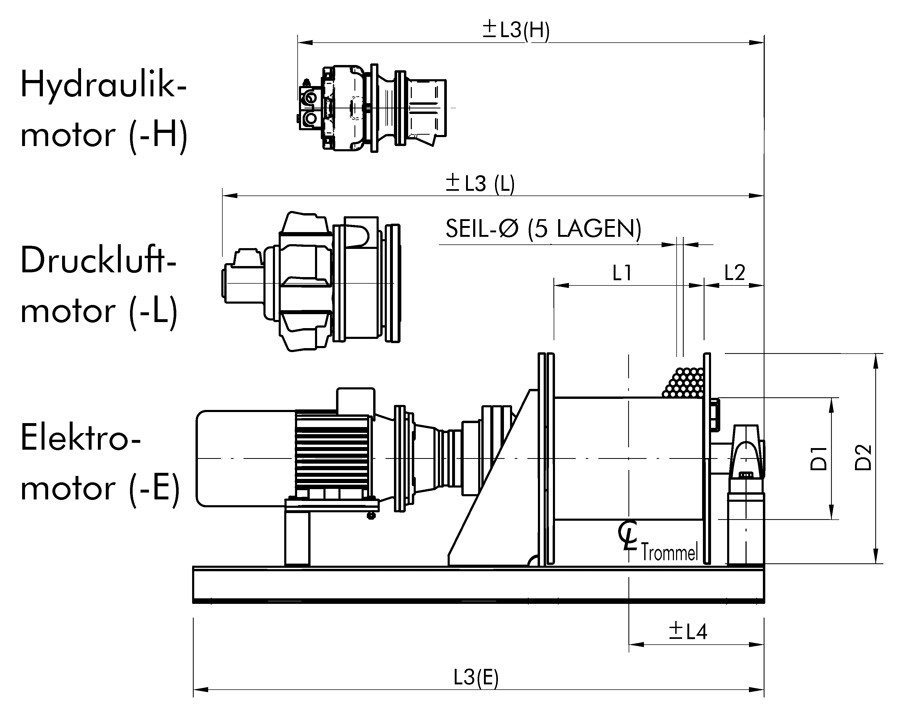

Zeichnung: Ansicht 1
Zeichnung: Ansicht 1

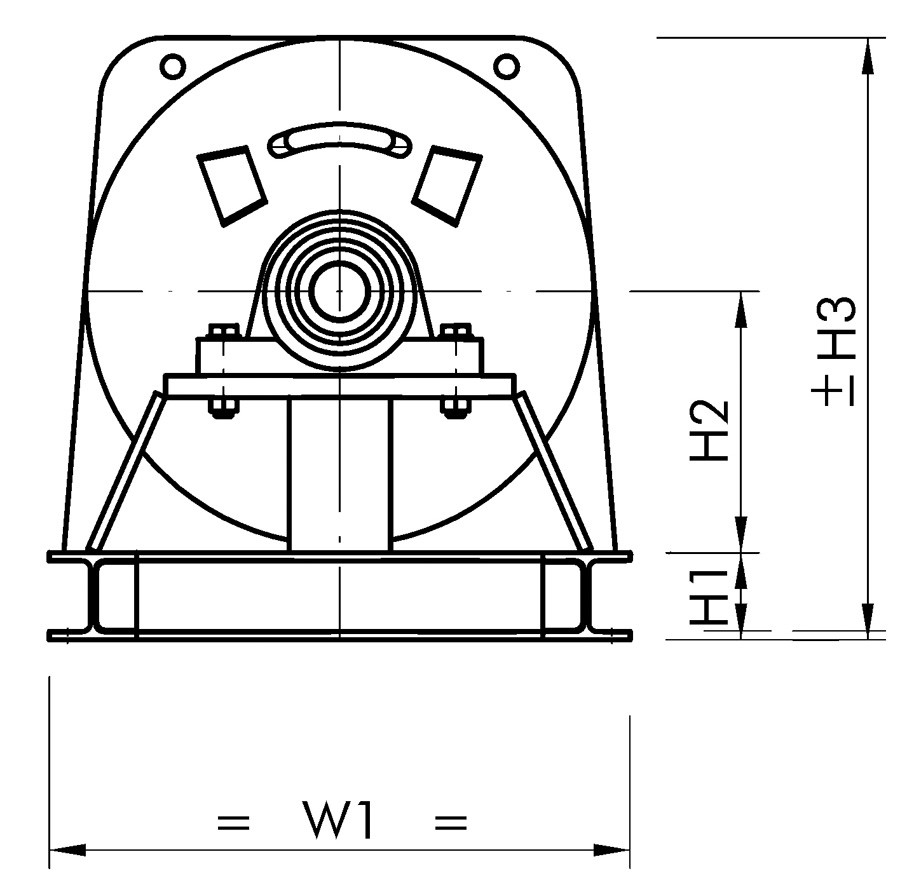

Zeichnung: Ansicht 2
Zeichnung: Ansicht 2

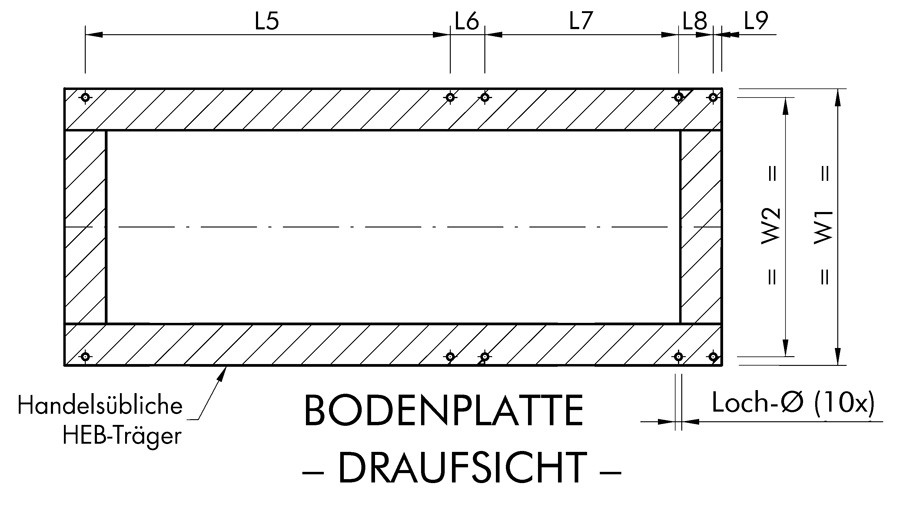

Zeichnung: Ansicht 3
Zeichnung: Ansicht 3

Typ:

Eigenschaften zu den einzelnen Typen
entnehmen Sie bitte den Tabellen unten.

Kostenfreie Lieferung in 3 Werktagen ab Werk, freibleibend

Artikel-Nr.: SB-303-H

Die hervorstechendste Eigenschaft dieser Hydraulikseilwinden ist die Modulbauweise. Die Seilwinden der Baureihe SB-H wurden für das Heben und Ziehen von Lasten konstruiert. Auf Wunsch sind die Hydraulikseilwinden SB-H mit einem winkligen Antrieb lieferbar. Die Zugkraft in der fünften Seillage ist maßgeblich für die Auswahl des richtigen Seiles. Die Hydraulikseilwinde SB-H kann genau nach Ihren Anforderungen gebaut werden. Ob spezielle Flansch- und Trommelgrößen, zusätzliche Getriebestufen oder die gewünschte Motorenart - die Modulbauweise erlaubt eine enorme Flexibilität hinsichtlich der Erfüllung kundenspezifischer Anforderungen.
Ausstattung: Planetengetriebe Stahltrommel mit Seilbefestigungspunkt am Trommelflansch... mehr


Ausstattung:
  • Planetengetriebe
  • Stahltrommel mit Seilbefestigungspunkt am Trommelflansch
  • Hydraulikmotor mit Bremsventil

Optionen - Steuerung:
  • Schützsteuerung mit Drucktasten und Not–Aus in Schutzart IP 55
  • Hängetastensteuerung mit Not-Aus in
    Schutzart IP 65
  • Frequenzsteuerung zur stufenlosen Geschwindigkeitsregelung
  • Überlastsicherung (nach CE-Richtlinie ab einer Traglast von 1.000 kg vorgeschrieben)
  • Überhitzungsschutz für Motor
  • Funkfernsteuerung
  • Proportionalventil
Optionen:
  • IP 56 TENV Motor in Marineausführung
  • Bandbremse, manuell oder automatisch
  • Stahlschutzmotorgehäuse
  • Schleifringkörper für Energie- oder Signalübertragung
  • 24 Volt Motoren
  • Explosionsgeschützte Motoren
  • Gerillte Trommel
  • Andere Wickelgeschwindigkeiten
  • Freilaufkupplung für Trommel
  • Trommelschutzhaube
  • Seilandruckrolle
  • Sondertrommelgrößen
  • Not-Handkurbel
  • Winkelgetriebe
  • Spillkopf







Weiterführende Links zu "Hydraulikseilwinde SB-H"
Typ SB-H Max. Hubkraft Empfohlener Seil-Ø   mm Geschwindigkeit... mehr


Typ SB-HMax. HubkraftEmpfohlener Seil-Ø   mmGeschwindigkeitSeilaufnahmeÖldifferenz- druckVolumen- stromPreise zzgl. Mwst., Versandkosten exkl. Zubehör
1. Seillage kg5. Seillage kg1. Seillage m/min5. Seillage m/min1. Seillage m5. Seillage mbarl/min.
303-H 2500 1740 14 18 26 26 165 140 60 ab 8.967 €
305-H 4000 2770 16 18 26 25 161 160 80 ab 10.312 €
306-H 5500 3970 18 25 35 28 181 225 95 ab 13.888 €
307-H 7000 4960 22 20 28 26 171 230 100 ab 17.427 €
309-H 9000 6285 26 13 18 24 163 190 100 ab 22.617 €
310-H 12000 8460 28 11 16 24 168 230 95 ab 29.272 €
311-H 16000 10655 34 10 15 19 144 230 110 ab 33.315 €
313-H 20000 13610 38 8 12 19 151 210 120 ab 40.807 €
315-H 30500 20800 44 8 12 19 151 235 165 ab 62.554 €
316-H 30700 24570 48 6 9 17 141 225 160 ab 68.176 €



Abmessungen Seilwinde SB

Abmessungen (mm)Hydraulikseilwinde SB-H
300301304305306307309310311313315316
Gewicht (kg) 250 250 400 400 510 790 1100 1420 1740 2320 3400 2900
D1 152 191 241 273 324 394 419 495 546 572 711 711
D2 325 375 430 490 580 680 730 860 960 1020 1350 1400
L1 500 500 500 500 500 500 500 500 500 500 500 500
L2 135 155 155 155 165 200 230 235 259 260 299 299
L3 (E) 1450 1450 1600 1650 1800 1950 2000 2100 2150 2150 2600 2650
L3 (H) -
-
1350
1350
1450
1550
1550
1600
1600
1700
2050
2100
L3 (L) 1450
1450
1650
1800
1850
1900
1900
1950
1950
1950
-
-
L4 385 405 405 405 415 450 480 485 509 510 549 549
L6 80 80 80 80 80 100 110 120 120 120 140 140
L7 540 540 550 550 560 560 560 590 590 590 590 590
L8 80 80 80 80 80 100 110 120 120 120 140 140
L9 20 20 20 20 20 25 30 40 40 40 40 40
H1 100 100 100 100 100 120 140 160 160 180 200 200
H2 215 215 260 260 310 360 435 460 510 585 685 710
H3 520 520 610 610 710 830 1000 1070 1170 1340 1560 1610
W1 500 500 600 600 700 800 1000 1100 1150 1350 1550 1600
W2 460 460 560 560 660 750 940 1040 1090 1280 1470 1520
HEB 100 100 100 100 100 120 140 160 160 180 200 200
Loch-Ø 14 14 14 14 18 20 22 26 30 32 36 36
