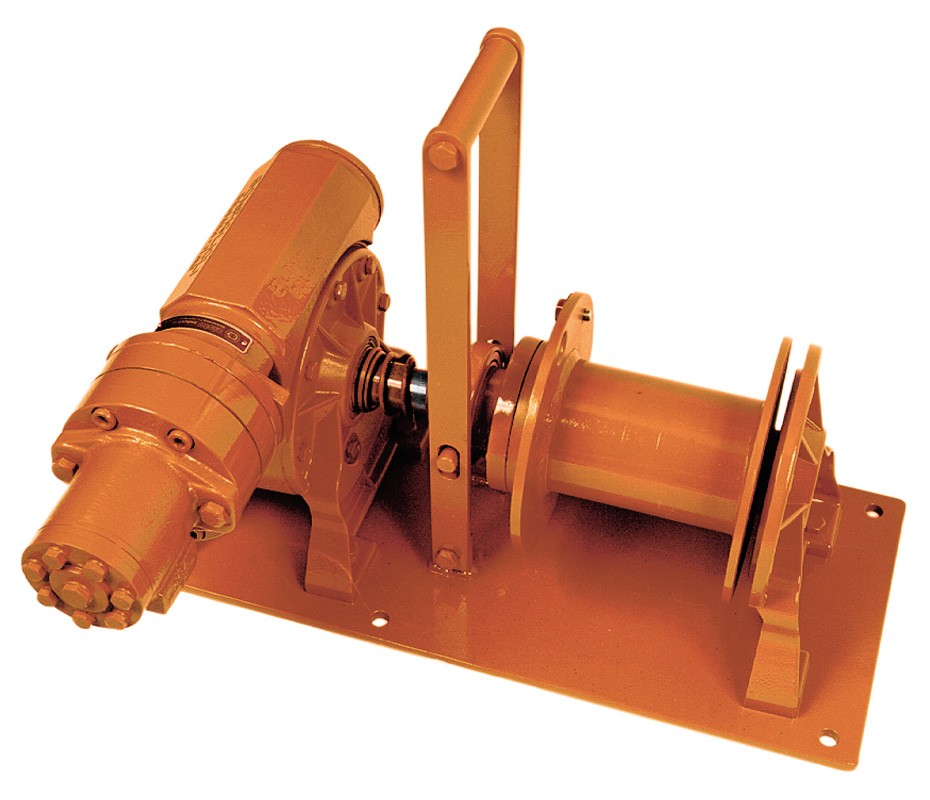

Hydraulik Seilwinde MC-H

Hubkraft bis zu 2.500 kg

Hydraulik Seilwinde MC-H
Hydraulik Seilwinde MC-H

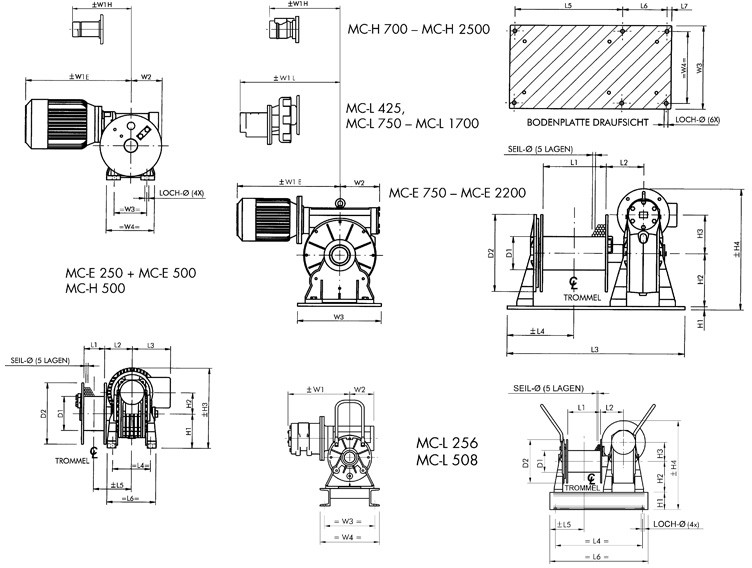

Zeichnung: Hydraulik Seilwinde MC-H
Zeichnung: Hydraulik Seilwinde MC-H


Typ:

Eigenschaften zu den einzelnen Typen
entnehmen Sie bitte den Tabellen unten.

Kostenfreie Lieferung in 3 Werktagen ab Werk, freibleibend

Artikel-Nr.: MC-500-H

Die Hydraulik Seilwinde der Baureihe MC-H ist für das Heben und Ziehen von Lasten mit einem selbsthemmenden Schneckengetriebe ausgestattet. Die hydraulische Seilwinde MC-H findet ihren Einsatz in unterschiedlichen Ex-Bereichen wie beispielsweise im Berg- und Schiffsbau oder in der Öl- und Gasexploration. Die Modulbauweise erlaubt es, die Hydraulik-Seilwinde mit verschiedenen Optionen auszustatten und sie somit nach den kundenspezifischen Bedürfnissen auszurüsten.

Die Hydraulik Seilwinden MC-H 500 und MC-H 700 wurden vollkommen selbstbremsend konstruiert. Die hydraulischen Seilwinden MC-H 1200 bis MC-H 2500 werden dagegen zusätzlich mit einer zuverlässigen Ventilbremse ausgerüstet.
Optionen: Gerillte Trommel Freilaufkupplung für Trommel Bandbremse, automatisch oder... mehr


Optionen:
  • Gerillte Trommel
  • Freilaufkupplung für Trommel
  • Bandbremse, automatisch oder manuell
  • Trommelgrößen / Trommelart (geteilt)
  • Hydraulikpaket
  • Seilandruckrolle
  • Trommelschutzhaube
  • Not-Handkurbel
Technische Parameter:
  • Selbstbremsendes Schneckengetriebe bei den Typen MC-H 500 und MC-H 700
  • Selbsthemmendes Schneckengetriebe bei den Typen MC-H 1200 und MC-H 2500
  • Nicht gerillte Stahltrommel
  • Seilbefestigungspunkt am Trommelflansch




Hydraulische Seilwinde vom Typ MC-H nach Traglast:

Typ MC-H500700120020002500
Max. Hubkraft 1. Seillage (kg) 500 700 1200 2000 2500
Max. Hubkraft 3. Seillage (kg) 400 540 940 1560 1965
Empfohlener Seildurchmesser (mm) 6 8 9 12 13
Geschwindigkeit 1. Seillage (m/min) 6,5 6,5 9 10 11
Seilaufnahme 1. Seillage (m) 2 5 5 8 9
Seilaufnahme 3. Seillage (m) 10 20 21 28 36
Druck (bar) 50 60 95 105 130
Volumenstrom (l/sec) 20 20 50 60 60




Abmessungen Seilwinden MC

Abmessungen (mm)Hydraulik Seilwinde MC-H
 500100120020002500
Gewicht (kg) 35 50 82 134 170
D1 100 100 121 159 178
D2 200 200 250 280 320
L1 60 150 150 200 250
L2 91 104 125,5 146,5 155
L3 - 500 560 640 710
L4 146 187 203 232 280
L5 121 320 340 415 470
L6 186 150 180 185 200
L7 - 15 20 20 20
H1 142 10 10 15 15
H2 87 142 170 195 220
H3 289 87 110 130 150
H4 - 309 354 440 510
W1E 253 253 400 456 467
W2 110 110 140 154 180
W3 140 270 325 370 410
W4 220 240 285 320 360
Loch-Ø 11,5 13 17 17 17
