Hydraulikseilwinde FD-H
Hubkraft bis zu 5.250 kg

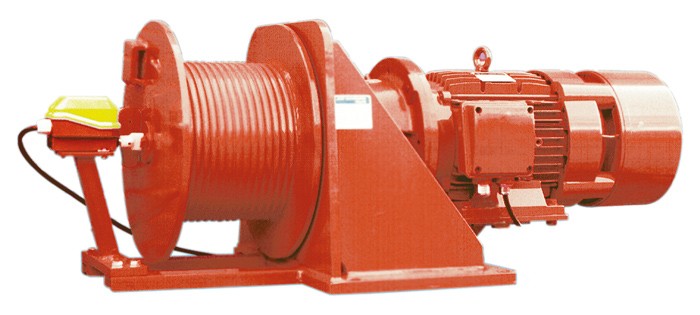

Elektro-Kompaktseilwinde FD-E

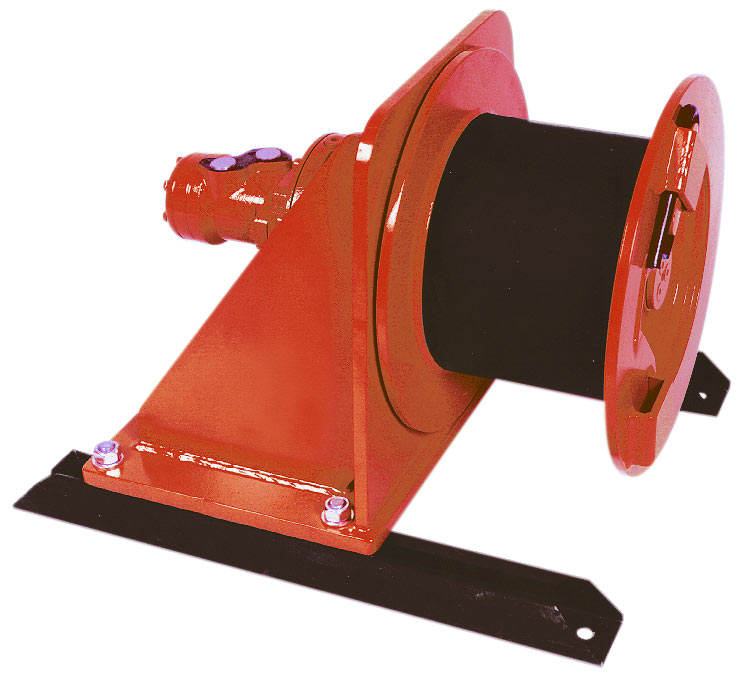

Hydraulik-Kompaktseilwinde FD-H

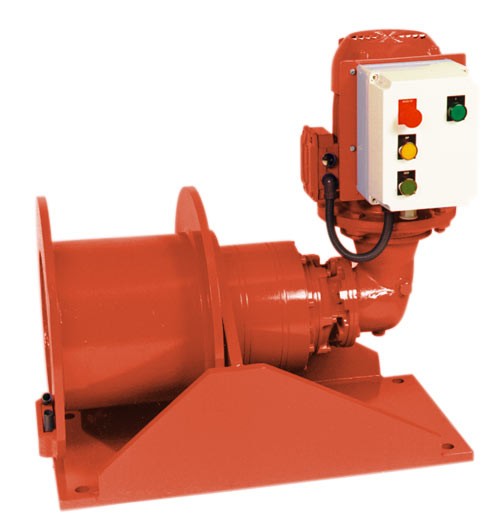

Kompaktseilwinde mit Winkelgetriebe

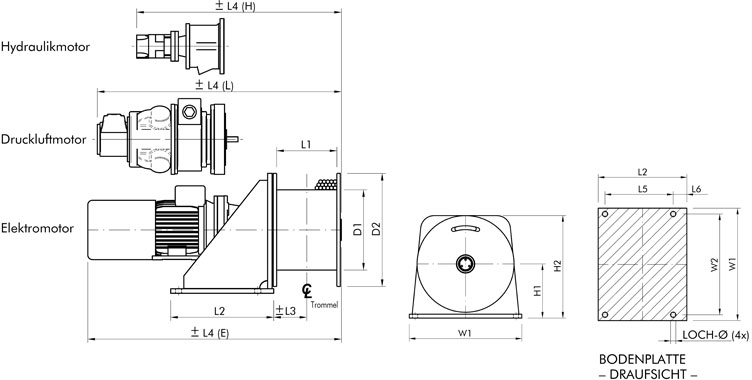

Zeichnung: Hydraulikseilwinde FD-H
Produktdatenblatt
Die Hydraulikseilwinden der Baureihe FD-H sind durch ihre kompakte Bauform gekennzeichnet. Die Seilwinde FD-H kann Tragfähigkeiten von über 5.000 kg in der ersten Seillage abdecken. Die Hydraulikseilwinden der Baureihe FD-H kommen auf Grund ihrer kompakten Bauweise hauptsächlich bei Anwendungen mit kürzeren Seillängen als Hubwinden oder Zugwinden zum Einsatz. Die ebenfalls kompakt gestalteten Seiltrommeln werden einseitig gelagert direkt am Getriebe befestigt, was sich positiv auf die kompakte Bauweise auswirkt.
Technische Parameter:
Hydraulikantrieb komplett mit Bremsventil ausgeführt
Seiltrommel... mehr
Technische Parameter:
Mechanische Optionen:
- Hydraulikantrieb komplett mit Bremsventil ausgeführt
- Seiltrommel mit Seilbefestigung am Trommelflansch
- Trommellagerung, einseitig
- Planetengetriebe
Mechanische Optionen:
- Antriebe in Ex - Ausführung
- Weitere Betriebsspannungen
- Weitere Wickelgeschwindigkeiten
- Trommelschutzabdeckung
- Offshore-Ausführung
Elektrische Optionen:
- Schützsteuerung, Schutzart IP 55
- Spindelendschalter, ausgeführt als Notendschalter oder zusätzlich als Betriebsendschalter
- Funkfernsteuerung
- Hängetastersteuerung, Schutzart IP 65
- Frequenzsteuerung für stufenlose
Geschwindigkeitsregelung - Infrarot-Fernbedienung
- Schlaffseilschaltung
| Hydraulikseilwinde FD-H | 300 | 301 | 303 | 305 | 306 | 307 |
|---|---|---|---|---|---|---|
| Max. Hubkraft in 1. Seillage (kg) | 950 | 1850 | 2300 | 3350 | 4100 | 5250 |
| Max. Hubkraft oberste Lage (kg/Lagen) | 800/4 | 1470/4 | 1970/3 | 2800/3 | 3500/3 | 4490/3 |
| Empf. Seildurchmesser (mm) | 8 | 11 | 12 | 14 | 16 | 18 |
| Geschwindigkeit 1. Seillage (m/min) | 30 | 20 | 15 | 13 | 13 | 13 |
| Geschwindigkeit oberste Seillage (m/min) | 35 | 25 | 17 | 16 | 15 | 15 |
| Seilaufnahme 1. Seillage (m) | 15 | 10 | 11 | 10 | 15 | 18 |
| Seilaufnahme in allen Lagen (m/Lagen) | 70/4 | 53/4 | 41/3 | 40/3 | 56/3 | 67/3 |
| Öldifferenzdruck (bar) | 140 | 130 | 130 | 135 | 140 | 170 |
| Volumenstrom (l/min) | 35 | 55 | 50 | 60 | 70 | 70 |
| Abmessungen (mm) | Hydraulikseilwinde FD-H | |||||
|---|---|---|---|---|---|---|
| 300 | 301 | 303 | 305 | 306 | 307 | |
| Gewicht (kg) | 125 | 130 | 175 | 240 | 330 | 590 |
| D1 | 244 | 244 | 272 | 272 | 355 | 406 |
| D2 | 380 | 380 | 410 | 410 | 500 | 625 |
| L1 | 176 | 176 | 191 | 210 | 266 | 310 |
| L2 | 310 | 310 | 350 | 350 | 455 | 510 |
| L3 | 93 | 93 | 106 | 116 | 146 | 175 |
| L4 (E) | 736 | 796 | 818 | 1030 | 1100 | 1313 |
| L4 (H) | 520 | 558 | 595 | 625 | 780 | 885 |
| L4 (L) | 765 | 785 | 905 | 950 | 1110 | 1215 |
| L5 | 240 | 240 | 275 | 275 | 350 | 40 |
| L6 | 44 | 44 | 50 | 50 | 70 | 75 |
| H1 | 215 | 215 | 235 | 235 | 285 | 348 |
| H2 | 405 | 405 | 440 | 440 | 535 | 660 |
| W1 | 440 | 440 | 500 | 500 | 580 | 750 |
| W2 | 400 | 400 | 450 | 450 | 520 | 680 |
| Loch-Ø | 18 | 18 | 22 | 22 | 27 | 27 |
